多工位级进冲压模具分层装配结构

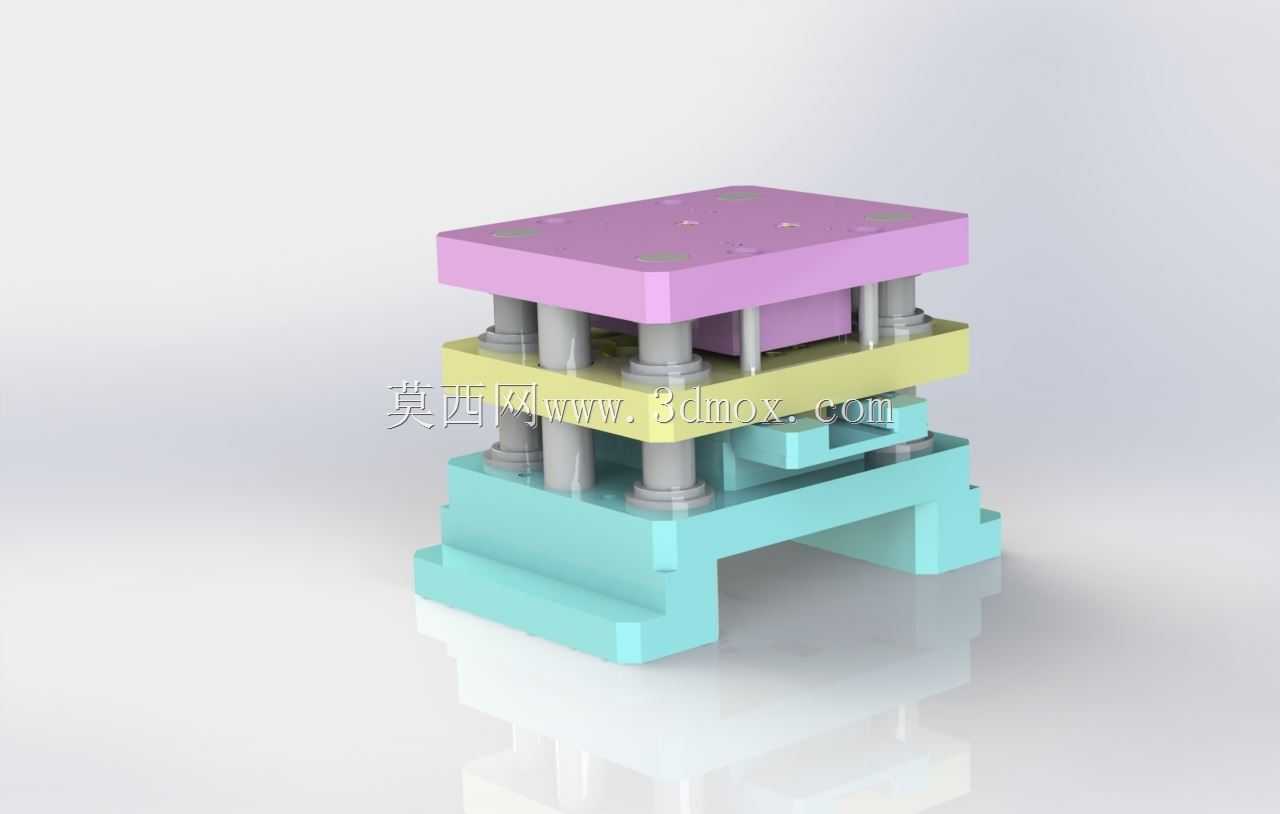

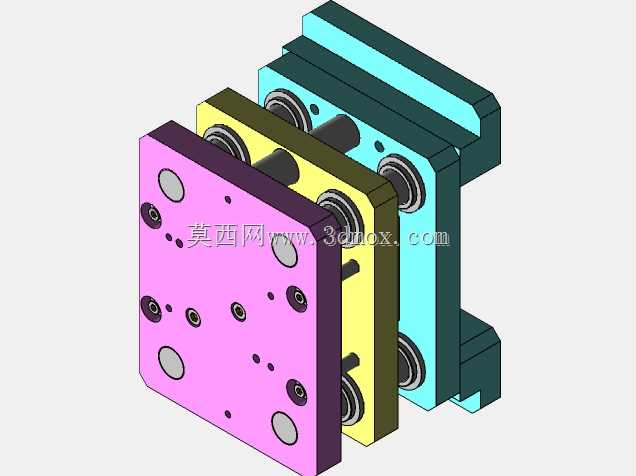

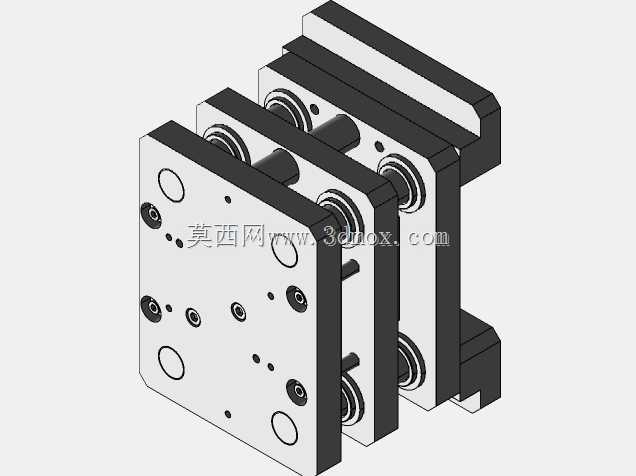

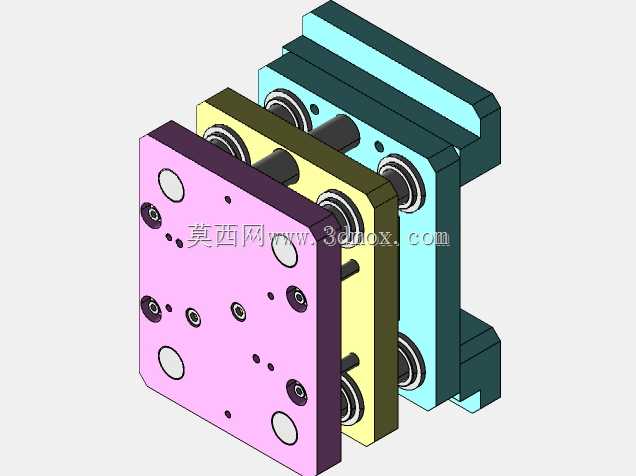

　　这套级进冲压工装主要面向五金薄材连续冲压生产场景，常见于消费电子五金结构件、家电金属配件、小型汽车冲压零部件的批量产线，适配常规开式单点高速冲床的安装接口，可在单次冲床行程内完成多道冲压工序，减少单工序模具的多次定位误差，提升大批量冲压件的尺寸一致性。从结构分层来看，整套模具采用典型的三板式模架基础结构，最外侧的模座承担整体承重与安装定位功能，模座上加工的导套安装孔与中间层的导柱配合，实现上下模合模过程中的精准导向，导柱选用带滚珠衬套的精密导向组件，合模时的导向间隙可控制在微米级，避免高速冲压过程中上下模错位啃模。中间分层的卸料板承担冲压过程中的料带压紧功能，合模前先将送入模腔的金属料带压实，避免冲压时料带窜动导致的孔位偏移、

　　成型边毛刺超差问题，卸料板上对应各凸模位置加工有精准的避让过孔，同时在冲压完成后带动弹性卸料组件将包在凸模上的料带脱开，保证料带能顺利沿送料方向步进。凸模安装层根据冲压工序排布，依次安装冲裁凸模、成型凸模、折弯凸模等工作部件，不同工序的凸模根据受力情况选用不同的合金材料，冲裁工位凸模采用高硬度硬质合金，承受连续冲裁的冲击磨损，成型工位凸模采用韧性较好的冷作模具钢，避免成型过程中应力集中开裂。凹模层对应各凸模位置加工有冲裁凹模刃口、成型型腔，刃口位置做了分层斜度设计，冲裁落下的废料可沿斜度顺利滑落至模座下方的废料排出口，避免废料堆积在型腔内涨裂凹模。整套模具的安装边界适配常规25吨到60吨的高速冲床工作台，上下模座的安装槽、

　　压板固定位按照行业通用尺寸设计，不需要额外加工转接板即可直接装夹固定，模架闭合高度、开模行程预留了足够的安全余量，适配不同送料高度的自动送料机接入。设计过程中针对薄材冲压的跳屑问题，在凹模刃口位置做了防跳屑结构处理，冲裁工位的凸模端面加工有微小的顶料针，避免冲裁下的废料随凸模回升带至模面，造成料带压伤。各模板之间的定位采用内导柱加销钉的双重定位结构，模板拆装维护后重新装配时不需要反复校模，即可保证各工位的位置精度。弹性卸料组件选用矩形矩形弹簧与氮气弹簧组合的配置，在料带压紧初始阶段用矩形弹簧提供平缓的预压力，临近冲裁行程终点时氮气弹簧提供足够的压料力，既避免薄料被压出压痕，又能保证冲裁过程中料带无窜动。

　　送料方向的定位依靠安装在模具进料端、各工位间的导料板、浮顶销实现，浮顶销在开模状态下将料带顶起至高于凹模面的固定高度，配合自动送料机的步距送料，保证料带每次步进的位置精准，导料板侧面做了圆角导向处理，避免料带步进时被侧边毛刺卡滞。针对连续冲压的发热问题，在模座内部预留了冷却水道接口，长时间高速冲压时可接入循环冷却水，控制模具工作温度在合理范围，避免热胀冷缩导致的模具间隙变化，影响冲压件尺寸精度。各易损的凸模、凹模镶件均采用快换式结构设计，生产过程中出现刃口磨损、崩缺时，不需要拆卸整套模具，仅需从模座背面松开锁紧螺丝即可更换对应镶件，大幅减少产线停机维护时间。
