铰链冲孔落料复合冲压模具结构

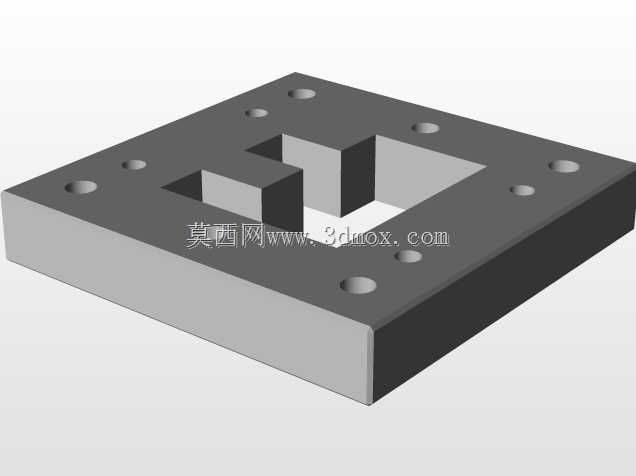

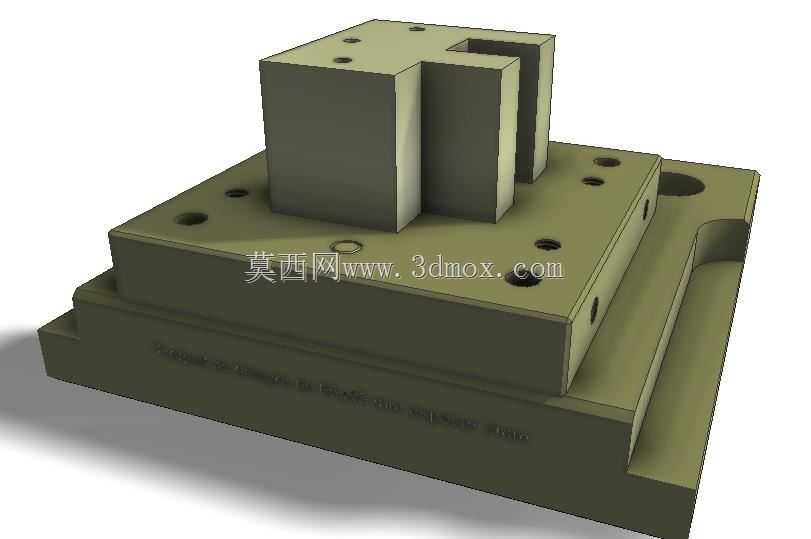

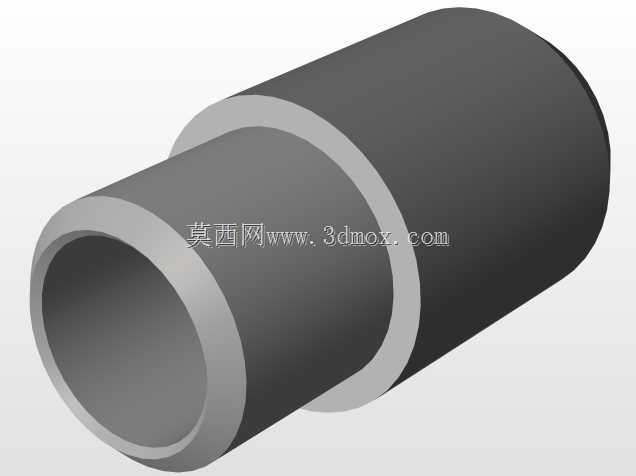

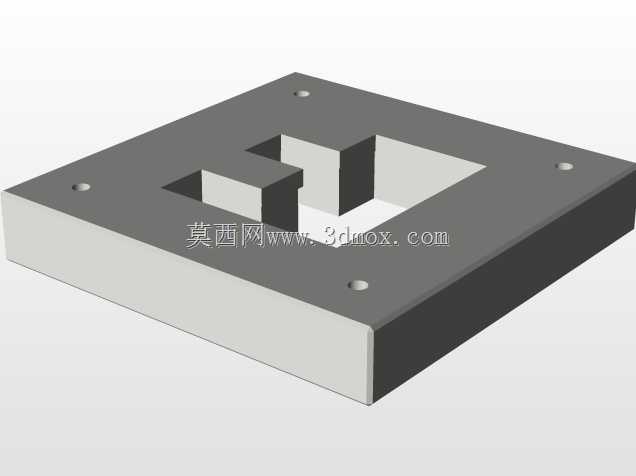

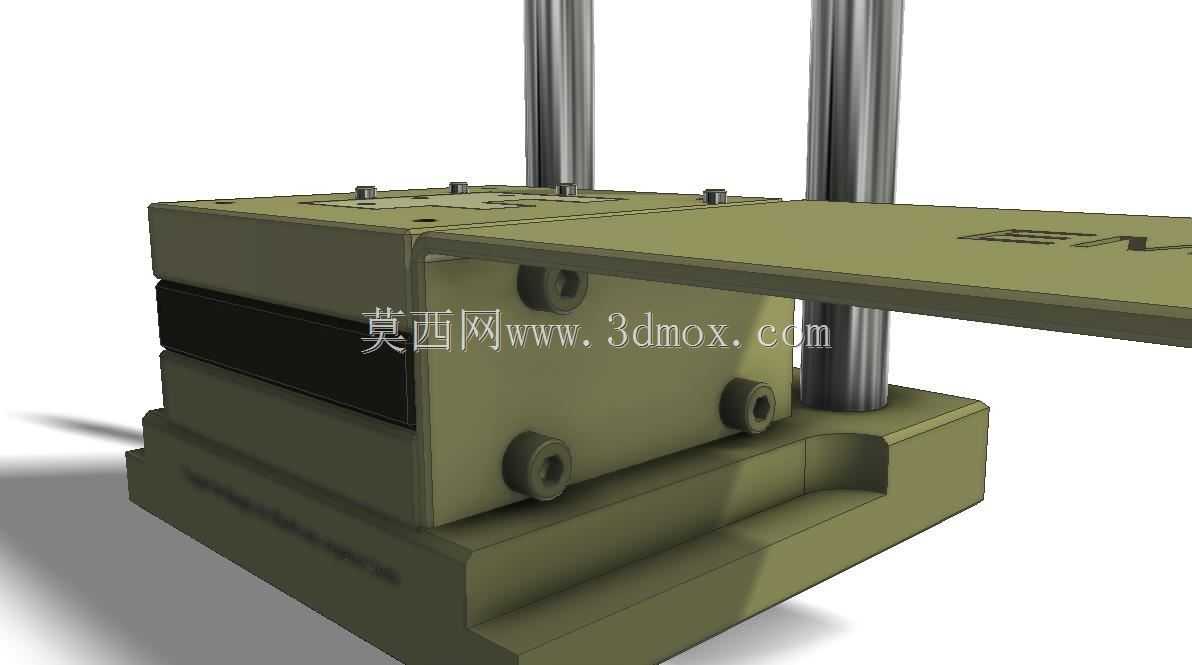

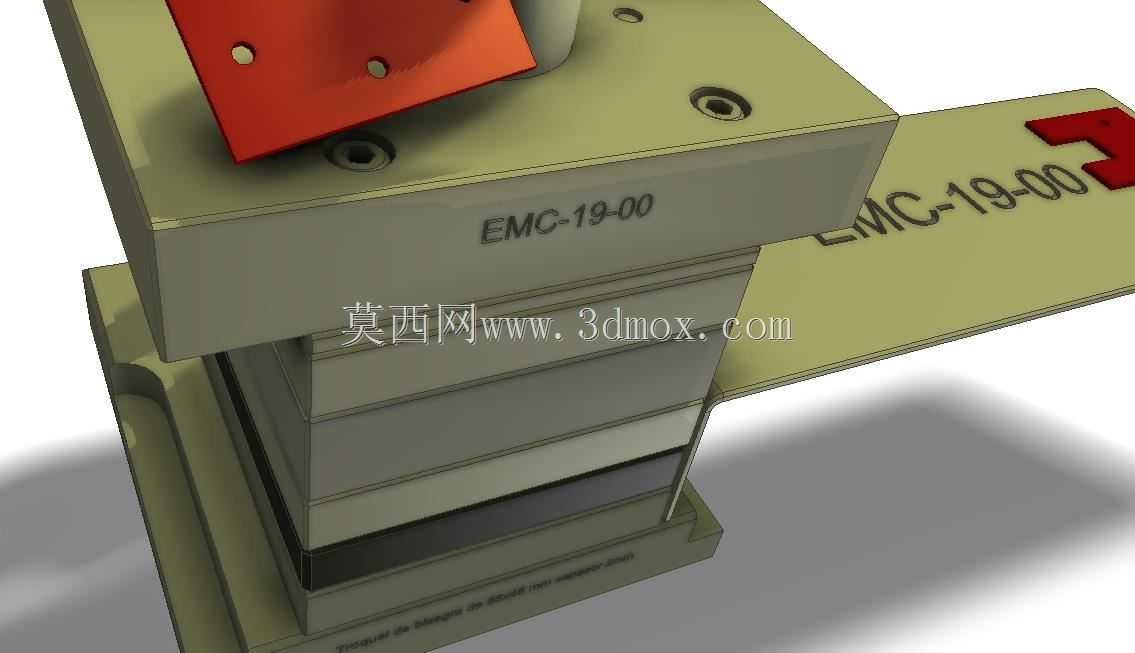

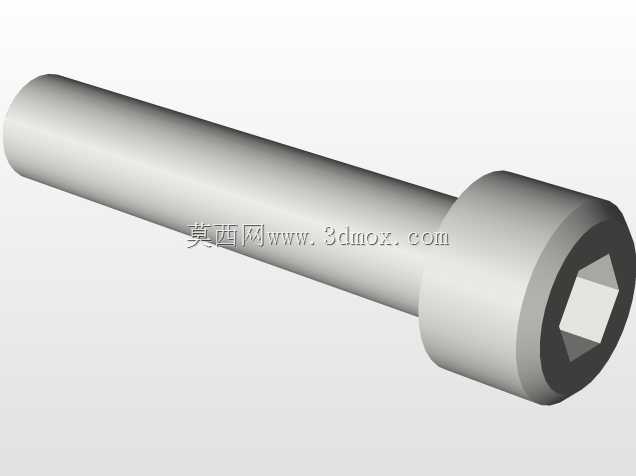

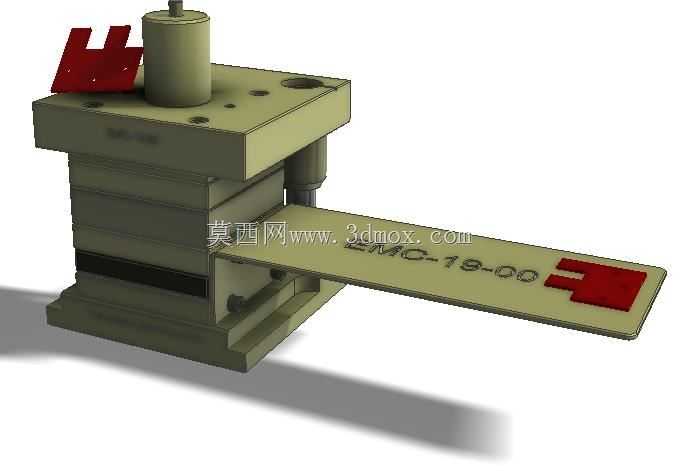

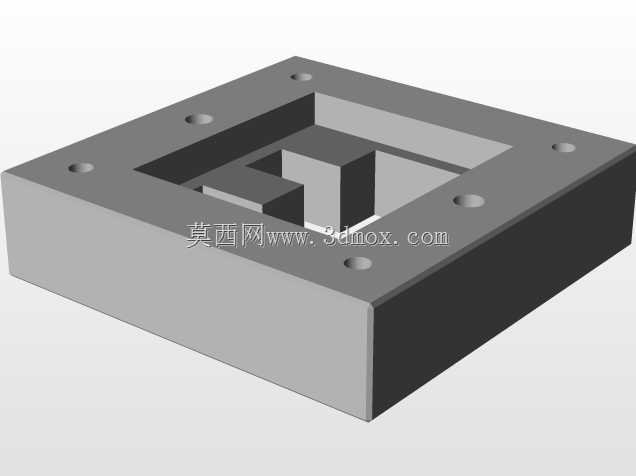

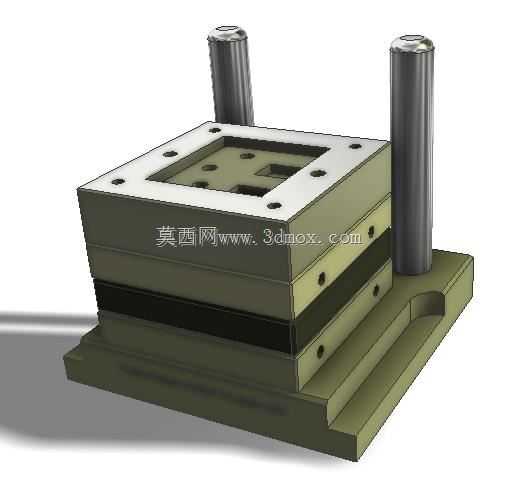

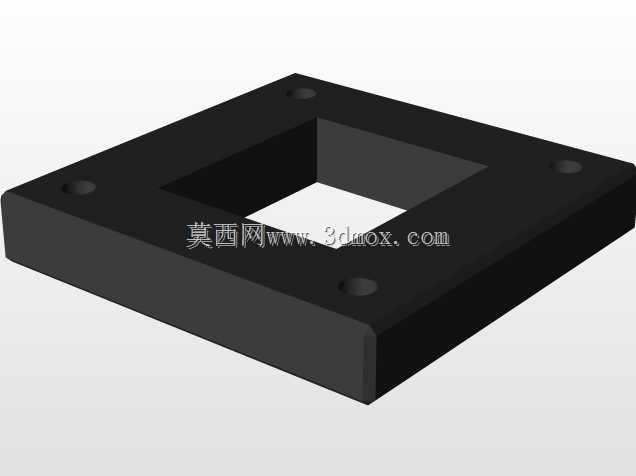

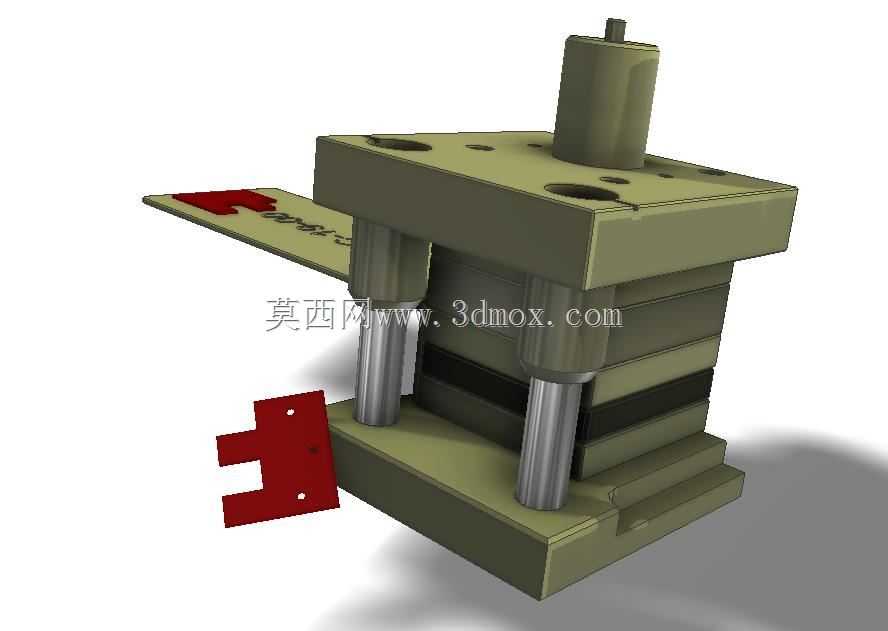

该套复合冲压模具主要应用于五金铰链零部件的批量冲压生产场景，是五金门窗配件加工领域的核心成型工装，适配常规机械式压力机的安装接口，可直接挂载在对应吨位的开式压力机上完成连续冲压作业。模具整体采用经典的倒装式复合模结构布局，上模部分集成模柄、上模座、凸凹模、卸料组件与弹性复位元件，下模部分设置下模座、凹模、凸模、顶料机构与定位挡料结构，整体安装边界适配常规25吨到40吨开式可倾压力机的工作台面尺寸，模柄直径匹配标准压力机滑块安装孔，无需额外改装即可完成上机装夹。

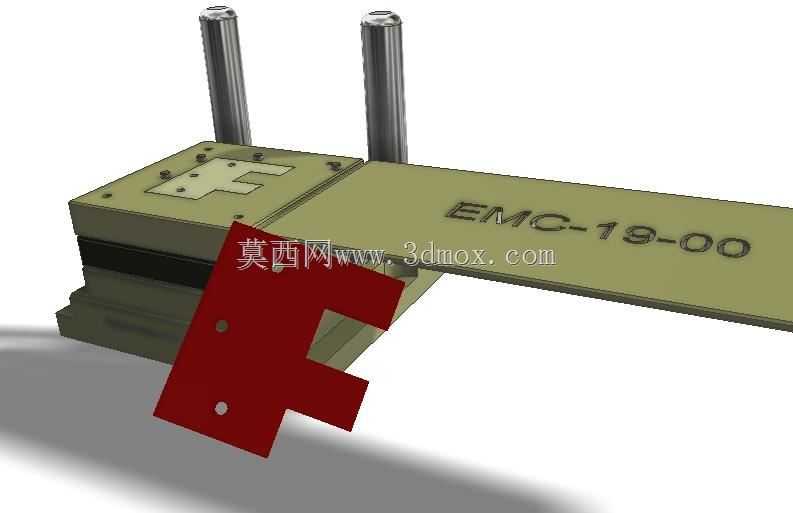

在实际生产用途上，该模具可在单次压力机冲压行程内，同步完成铰链带料的冲孔与外形落料两道核心工序，相比传统单工序模需要分两次冲压的作业模式，能够大幅减少工件的二次定位误差，提升铰链零件的加工精度与生产效率，同时降低操作人员的重复装夹劳动强度，适配连续带料的自动化送料生产线，也可兼容手工送料的小批量生产场景。

从功能特性来看，模具的卸料板采用弹性压料结构，冲压过程中可先压紧带料再完成冲切，有效避免薄料冲切过程中出现的翘曲、变形问题，保证成型后的铰链零件平面度满足后续装配要求；顶料机构内置复位弹簧，冲压完成后可自动将卡在下模型腔内的工件顶出，配合吹料装置可实现工件的自动出料，减少人工取件的安全风险；定位挡料结构设置在送料方向的进料端，可精准控制带料的送进步距，保证每一次冲压的料边余量一致，提升材料利用率，减少边角料浪费。

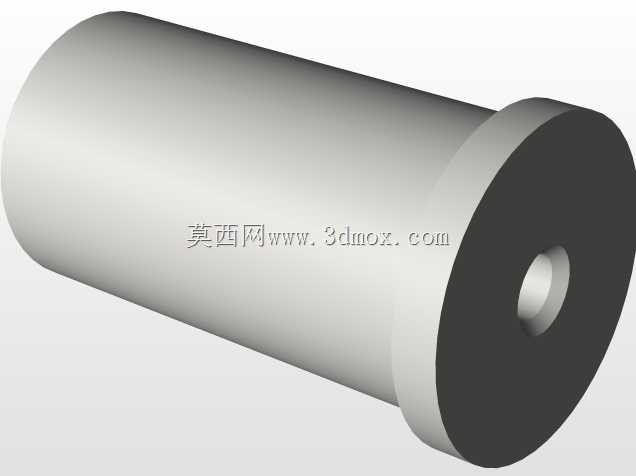

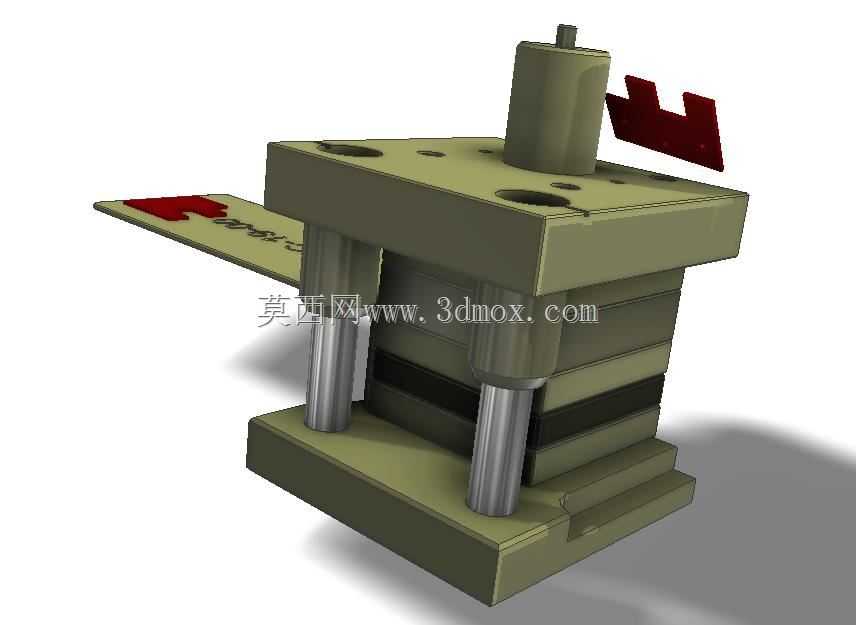

设计思路上，该模具充分考虑了铰链零件的外形特征与冲孔位置精度要求，将冲孔凸模与落料凹模集成在下模部分，凸凹模设置在上模，冲切间隙按照五金薄钢板冲切的标准参数选取，保证冲切断面平整无毛刺，减少后续去毛刺的工序工作量；模具的导向采用标准导柱导套结构，上下模合模过程中可实现精准导向，避免冲切过程中出现啃模问题，延长模具核心刃口的使用寿命；所有模板均采用标准模架规格，易损的冲头、凹模镶块均设计为快换结构，日常维护时无需拆解整套模具即可完成刃口更换与修磨，大幅降低设备停机维护的时间成本。模具的闭合高度、开模行程均匹配常规压力机的参数范围，送料高度适配标准滚轮送料机的出料高度，可直接接入现有五金冲压生产线完成快速部署。
