拐角金属板冲压级进模具结构设计

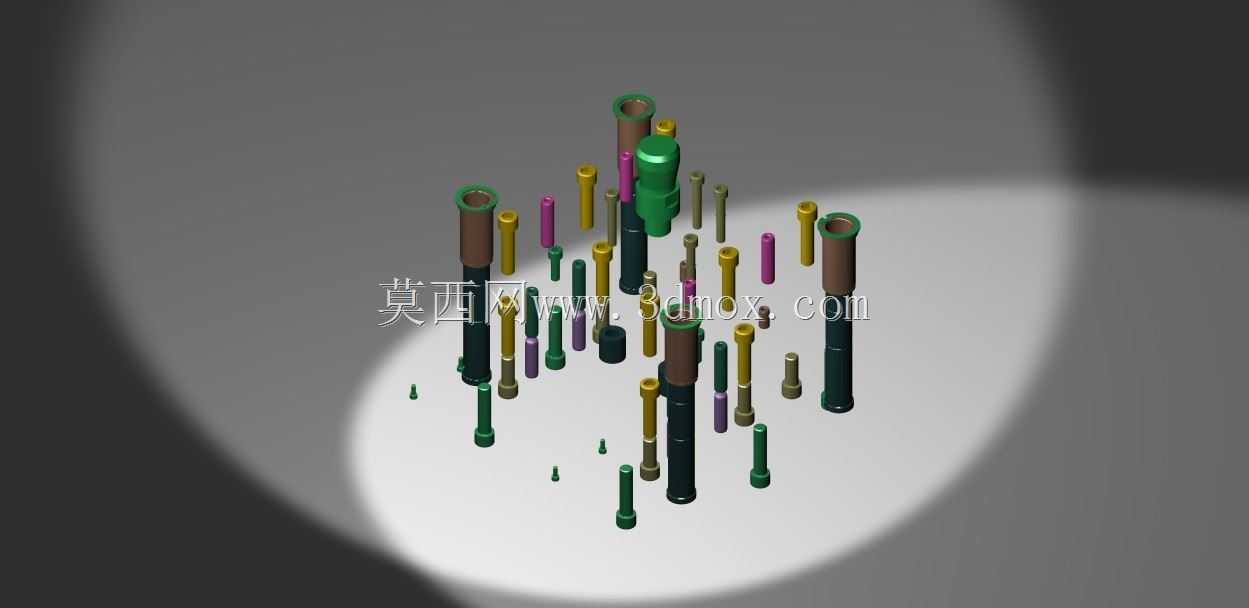

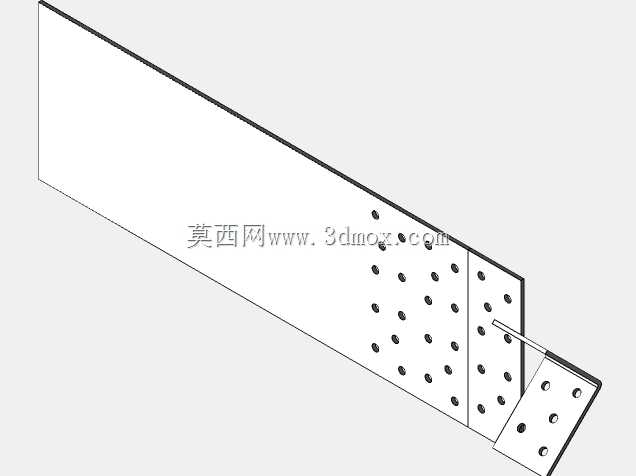

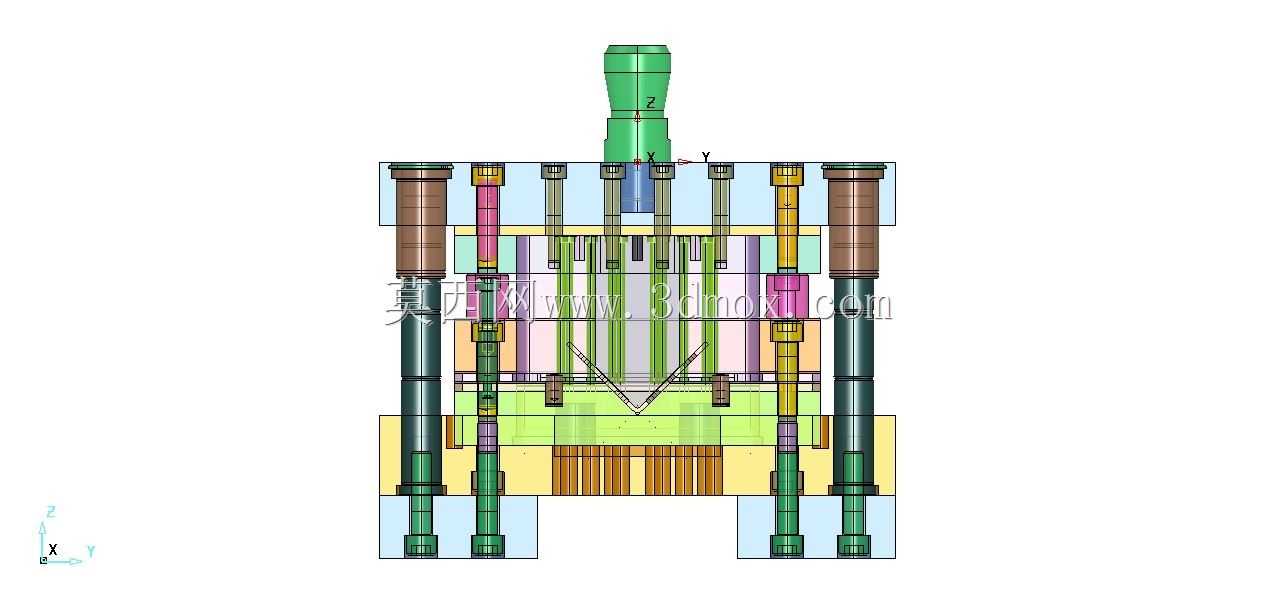

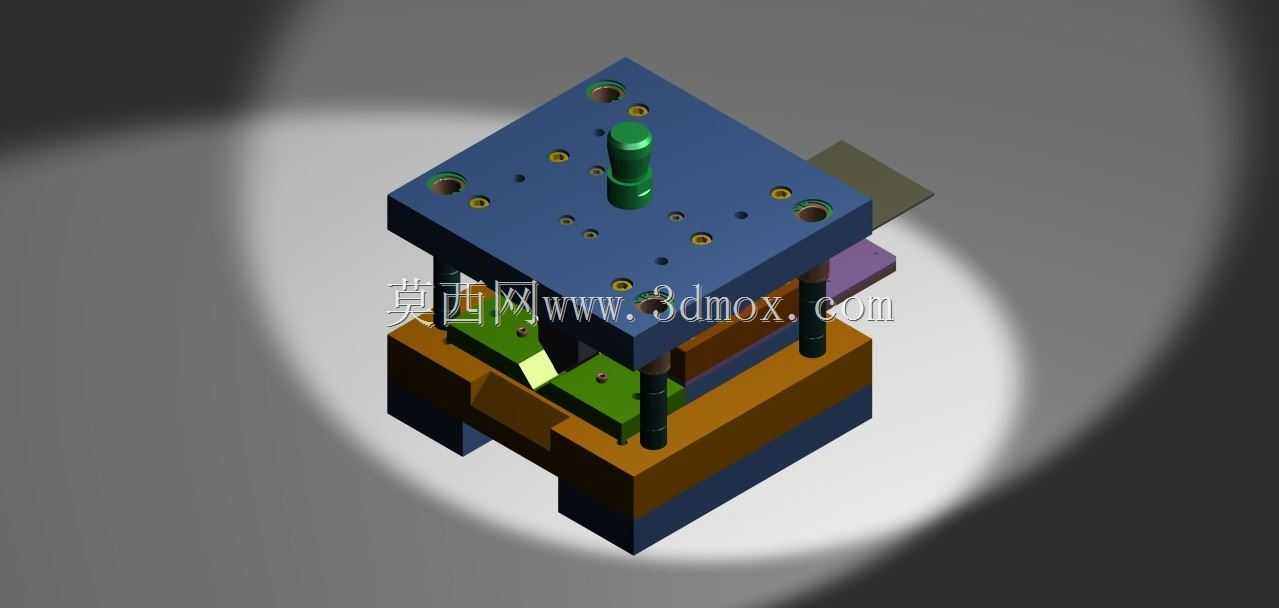

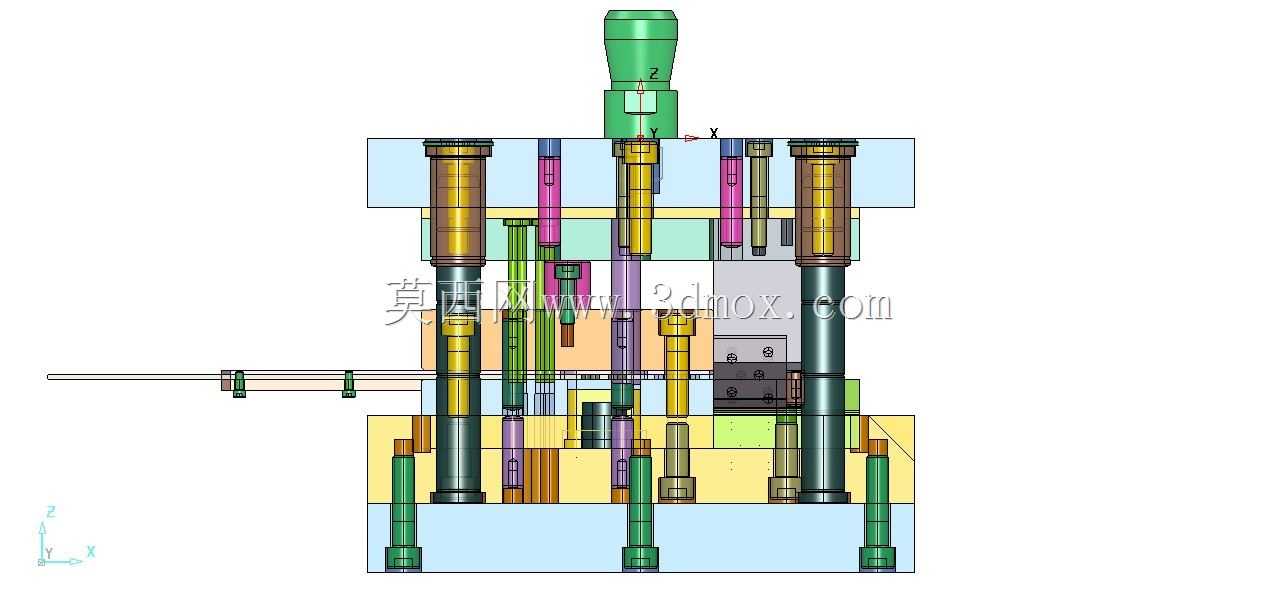

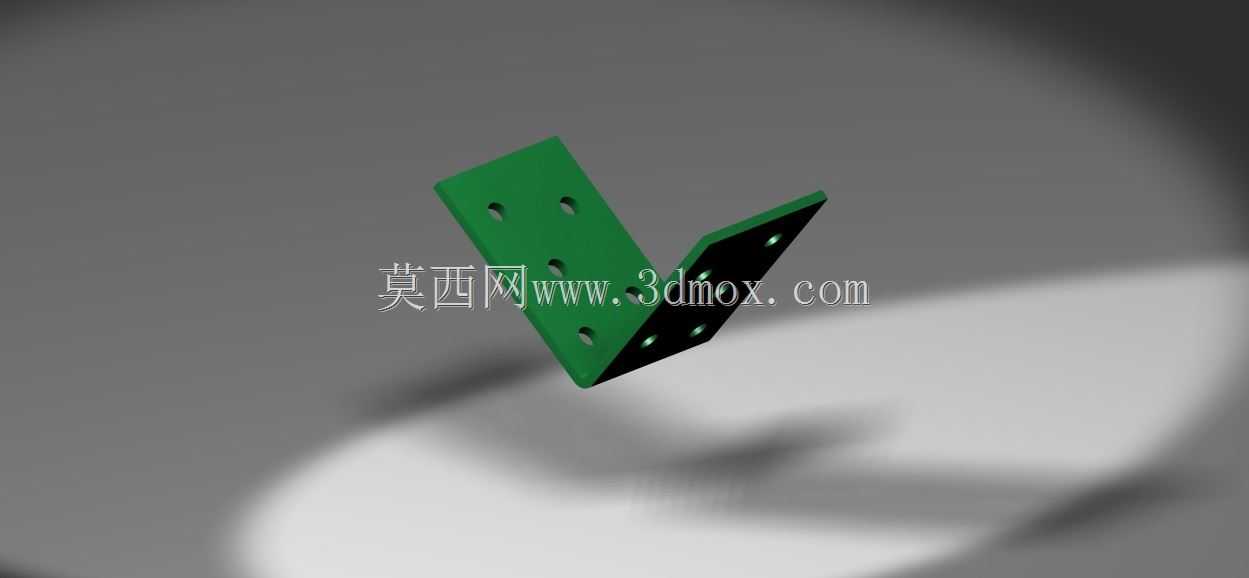

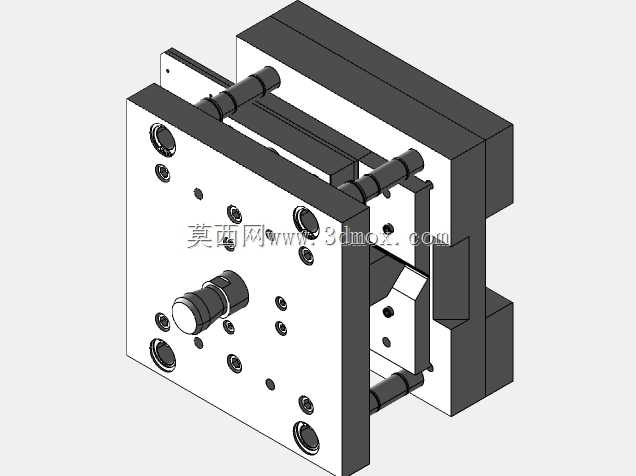

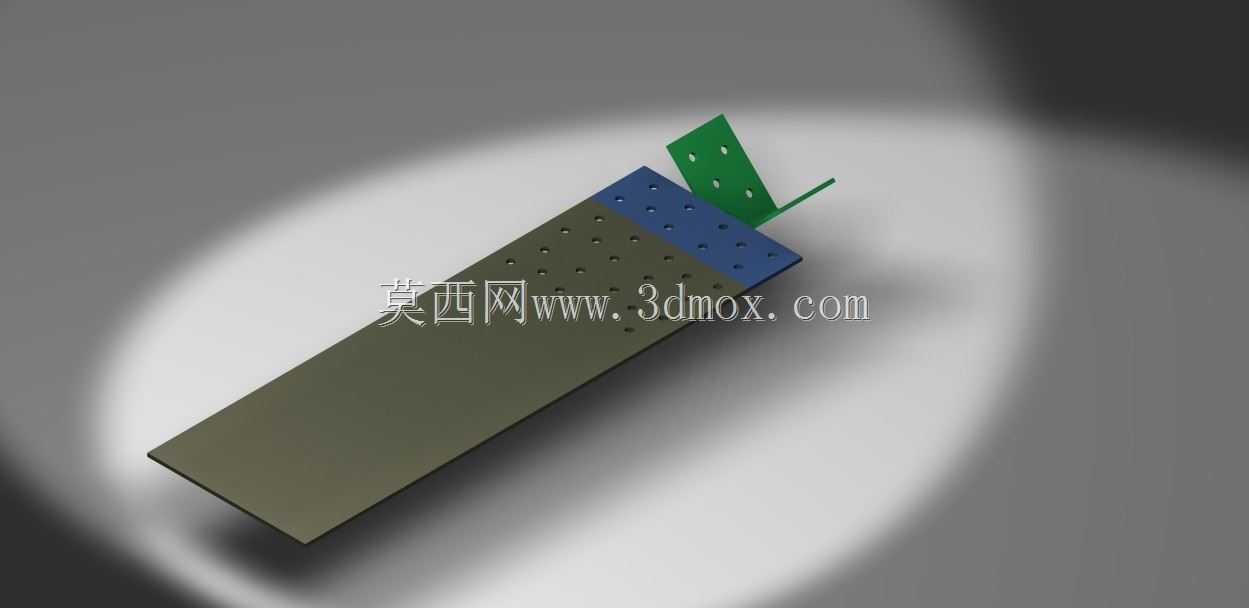

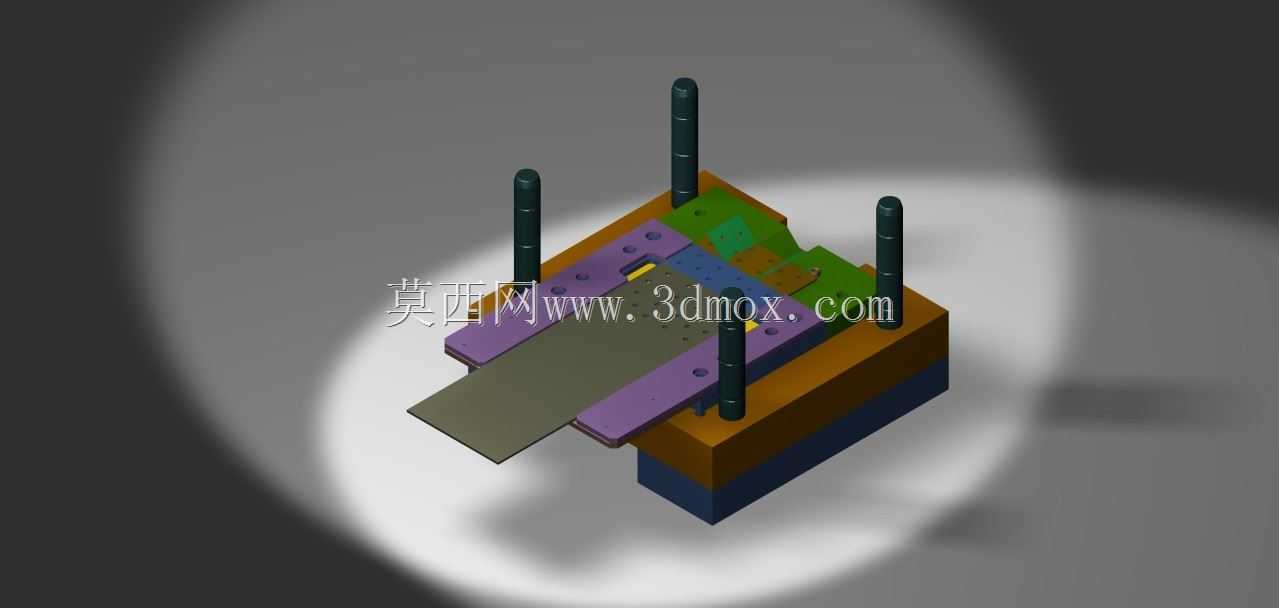

这套级进模具主要针对带拐角特征的薄金属板件开展连续冲压作业，在五金冲压加工场景中，这类模具多用于批量生产电子五金、家电结构件里的异形折弯金属配件，能够在单台压力机的单次行程内，完成多道冲压工序的连续加工，省去了单工序模多次定位、多次周转的冗余步骤，大幅提升异形金属件的生产一致性与加工效率。从结构布局来看，模具采用四导柱导向结构，导柱沿模架四角对称布置，合模时导柱先于凸凹模进入配合状态，能够抵消连续冲压过程中产生的侧向力，保证上下模的对位精度，避免长期冲压后出现啃模、毛刺超差的问题。模座采用分层堆叠的模块化设计，下模部分集成了工位定位板、折弯成型块、卸料弹性元件，上模对应布置冲裁凸模、折弯凸模与卸料板，带料从模具前端的导料板之间送入，沿送料方向依次完成冲定位孔、切边、预折弯、终成型、落料的全工序流程，无需中途将带料取出重新定位。针对拐角金属板的成型特性，设计时特意在折弯工位预留了材料回弹补偿量，拐角位置的成型块做了细微的圆角过渡处理，避免冲压过程中材料在拐角处出现应力集中导致的开裂问题，同时卸料板采用弹性压紧结构，在凸模接触材料前就将带料牢牢压在凹模面上，防止送料过程中的带料窜动导致成型尺寸偏移。安装边界上，模架的长宽尺寸适配常规中小吨位开式压力机的工作台安装孔位，导柱的伸出长度满足开模状态下的安全导向距离，模具闭合高度控制在常规压力机的闭合高度调节范围内，无需额外加装垫板即可完成装夹。送料方向的导料板间隙根据板材厚度做了适配调整，既能保证带料顺畅送进，又不会因间隙过大导致送料偏斜，各工位的步距定位靠导正销插入预冲的定位孔实现，步距精度可以控制在毫米级以内，保证每一片成型的拐角金属板尺寸公差符合图纸要求。日常生产过程中，这类级进模只需要定期检查导柱润滑情况、凸凹模刃口磨损状态以及弹性卸料元件的弹力衰减情况，即可维持长期稳定的冲压作业，相比单工序模具，能够减少大量的人工上下料操作，降低操作人员的劳动强度，同时减少半成品周转过程中的磕碰划伤问题，提升成品的外观质量。
