12mm对夹式直线轴承杆支撑固定座

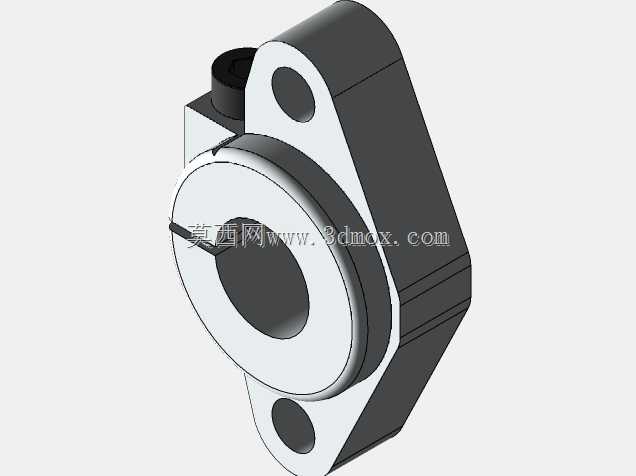

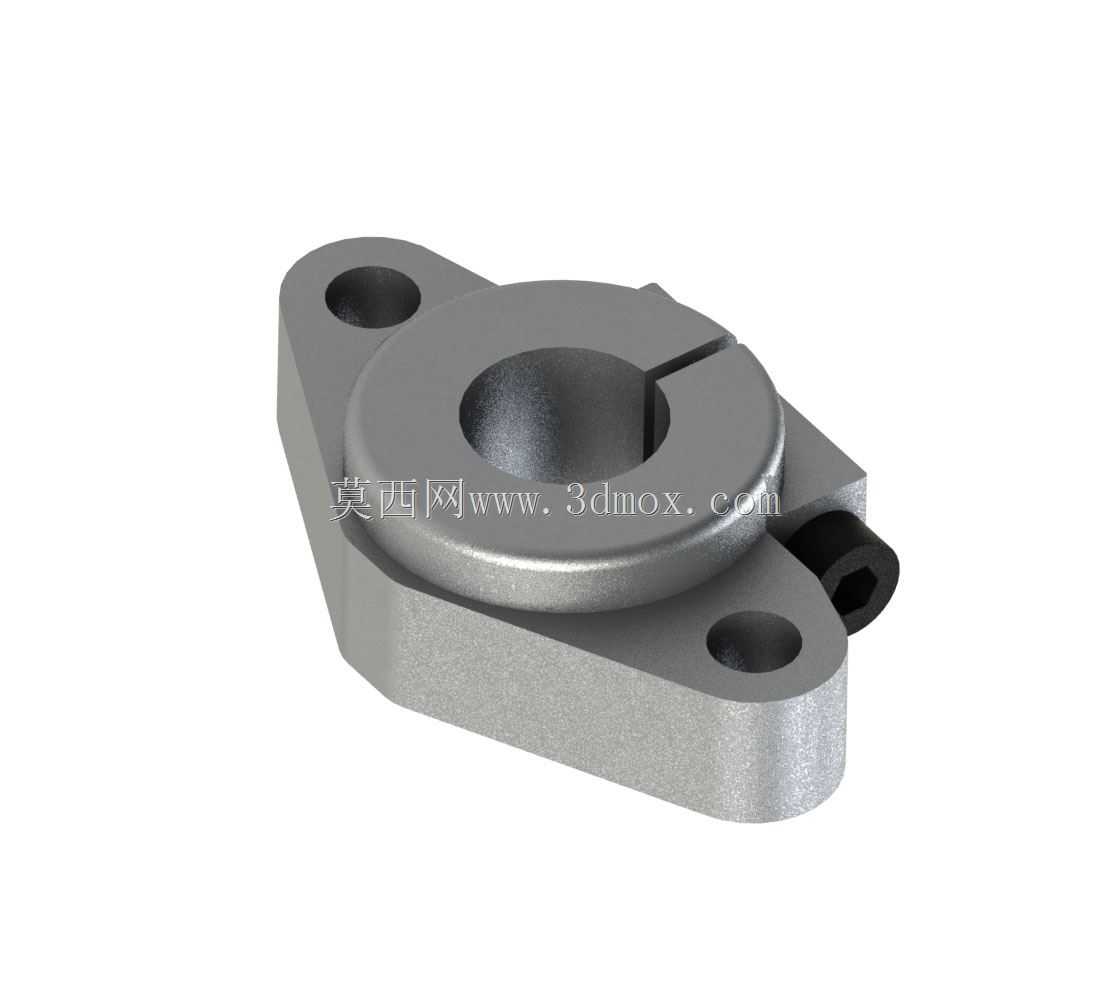

这款12mm规格的直线轴承杆支撑固定座，是直线运动传动系统中极为常见的基础支撑构件，广泛应用于各类需要直线导向动作的工业设备场景中，涵盖自动化生产线的滑移工位、包装设备的进给导轨组、3D打印设备的光轴支撑端、小型检测设备的滑移调节机构、木工机械的直线推料导轨等诸多领域，承担着固定直线光轴、为直线轴承提供稳定安装基准、保障直线运动同轴度的核心作用。从功能特性来看，该支撑座采用对夹式锁紧结构设计，中心开设12mm直径的光轴适配通孔，侧方预留锁紧开槽，搭配锁紧件即可实现对穿入光轴的抱紧固定，无需额外加工光轴定位台阶，安装调节时可沿光轴轴向任意调整固定位置，适配不同行程的安装需求，相比传统顶丝固定的支撑座，对夹式结构的抱紧接触面积更大，锁紧后光轴不会出现偏移、松动的问题，长期往复运动下的定位保持性更优。支撑座本体采用菱形法兰安装结构，两端对称设置两个安装沉孔，可直接通过螺栓固定在设备安装基板上，法兰面与中心通孔的垂直度经过严格设计管控，能有效保障安装后光轴与安装面的平行度，避免光轴倾斜导致直线轴承运行卡滞、磨损加剧的问题。从设计思路层面，该构件优先考虑安装便捷性与运行稳定性，整体采用一体化切削成型的结构逻辑，没有多余的冗余结构，在保证结构强度的前提下尽可能压缩整体厚度，适配安装空间紧凑的设备场景；中心孔的对夹开槽宽度经过反复校核，既保证锁紧时能够产生足够的抱紧力，又不会因开槽过大导致锁紧时中心孔变形过度夹伤光轴表面；两端安装孔的孔距按照通用直线支撑座的标准安装尺寸设计，可直接替换同规格的市面常规产品，无需修改设备原有安装孔位，具备极强的适配通用性。在外形尺寸与安装边界上，该支撑座整体轮廓为切边菱形结构，最大外轮廓宽度适配12mm光轴的常规安装间距，安装沉孔的深度适配常用的内六角圆柱头螺栓，安装后螺栓头部不会突出支撑座表面，不会对周边运动部件产生干涉；支撑座的总厚度控制在合理范围内，既保证了足够的支撑刚性，不会因受力产生形变，又不会过多占用轴向安装空间，在多组支撑座搭配长光轴使用的场景下，能够灵活调整支撑间距，提升光轴整体刚性，避免长光轴在高速往复运动中出现挠曲变形的问题。在实际设备运行过程中，这类支撑座通常成对或多组配合使用，为直线光轴提供多点稳定支撑，直线轴承可沿光轴做顺畅的直线往复运动，支撑座的安装精度直接决定了整套直线运动机构的运行平顺度与使用寿命，这款固定座的结构设计充分考虑了现场安装的公差适配性，即使安装基板存在小幅的平面度误差，也可通过调整锁紧力度进行适配，大幅降低现场安装调试的难度。
