剖分式滑动轴承支座结构设计

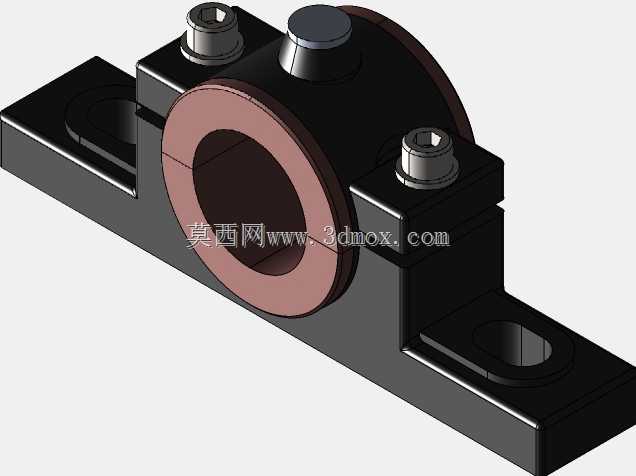

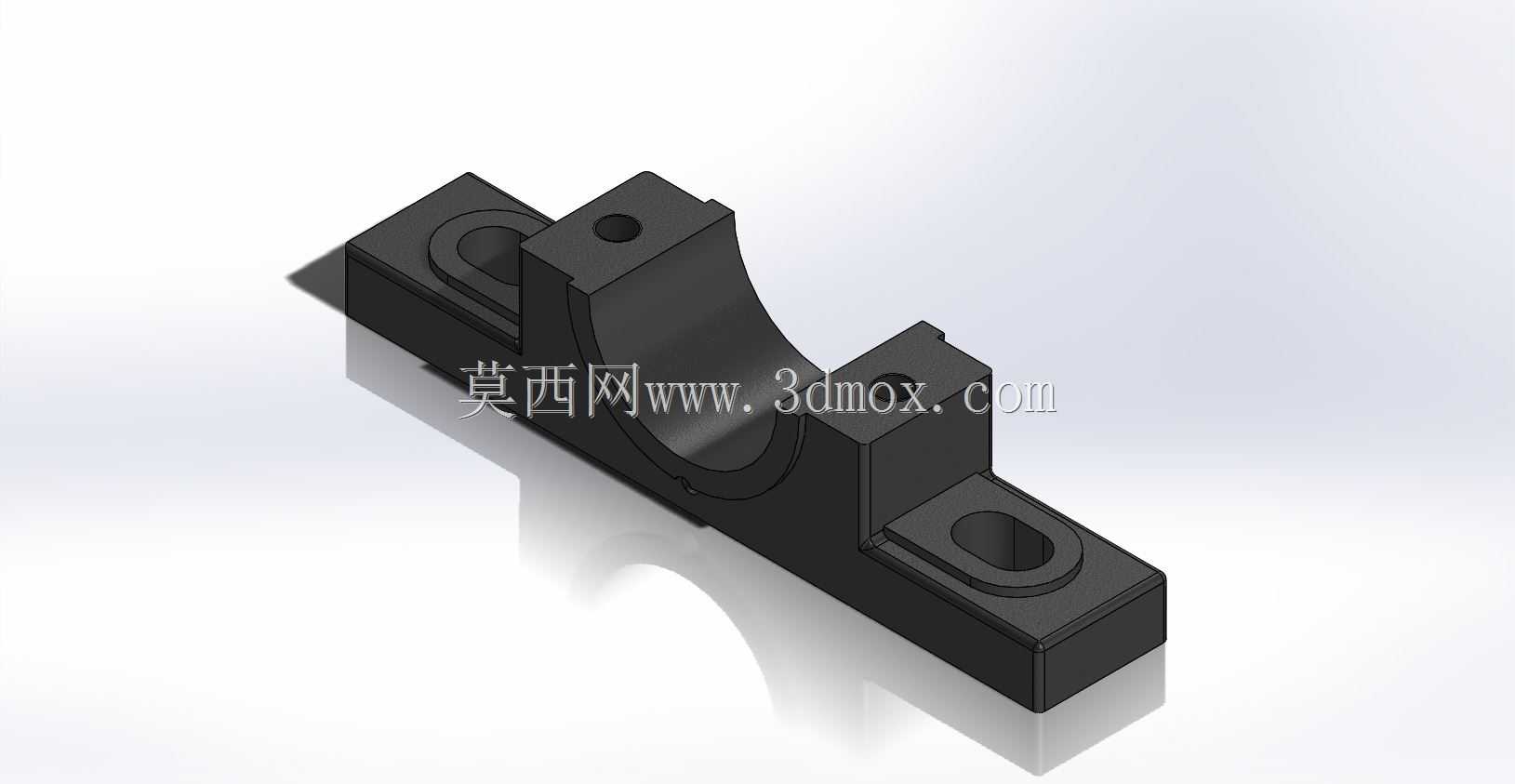

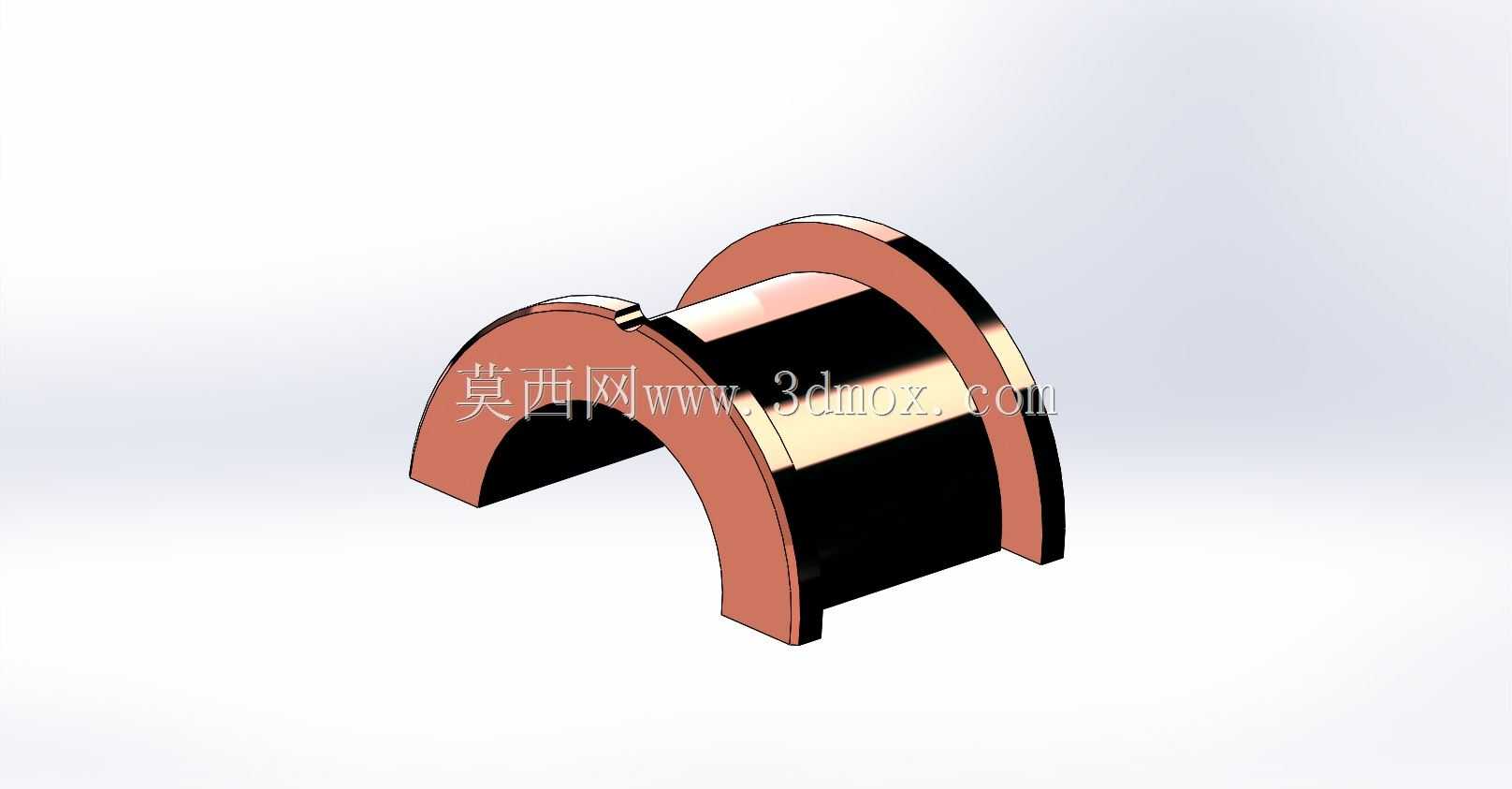

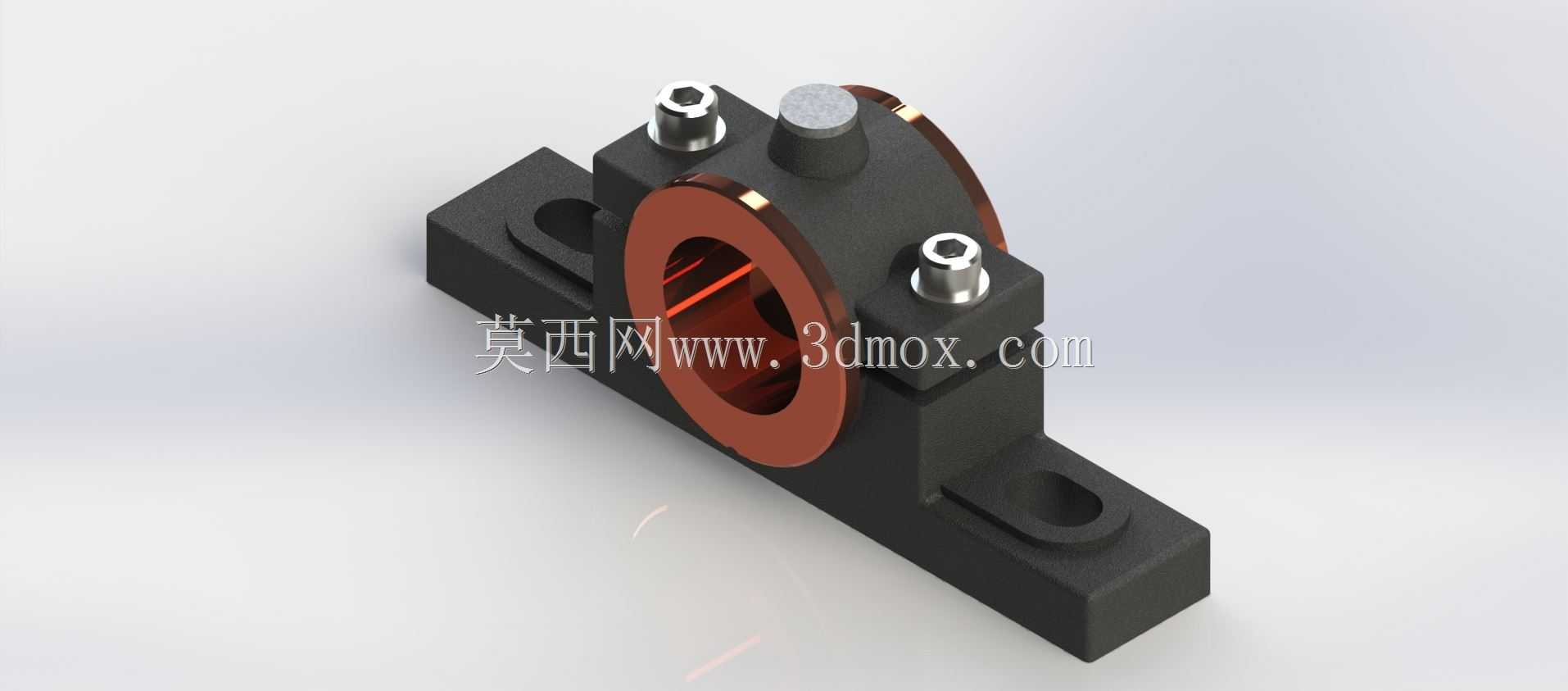

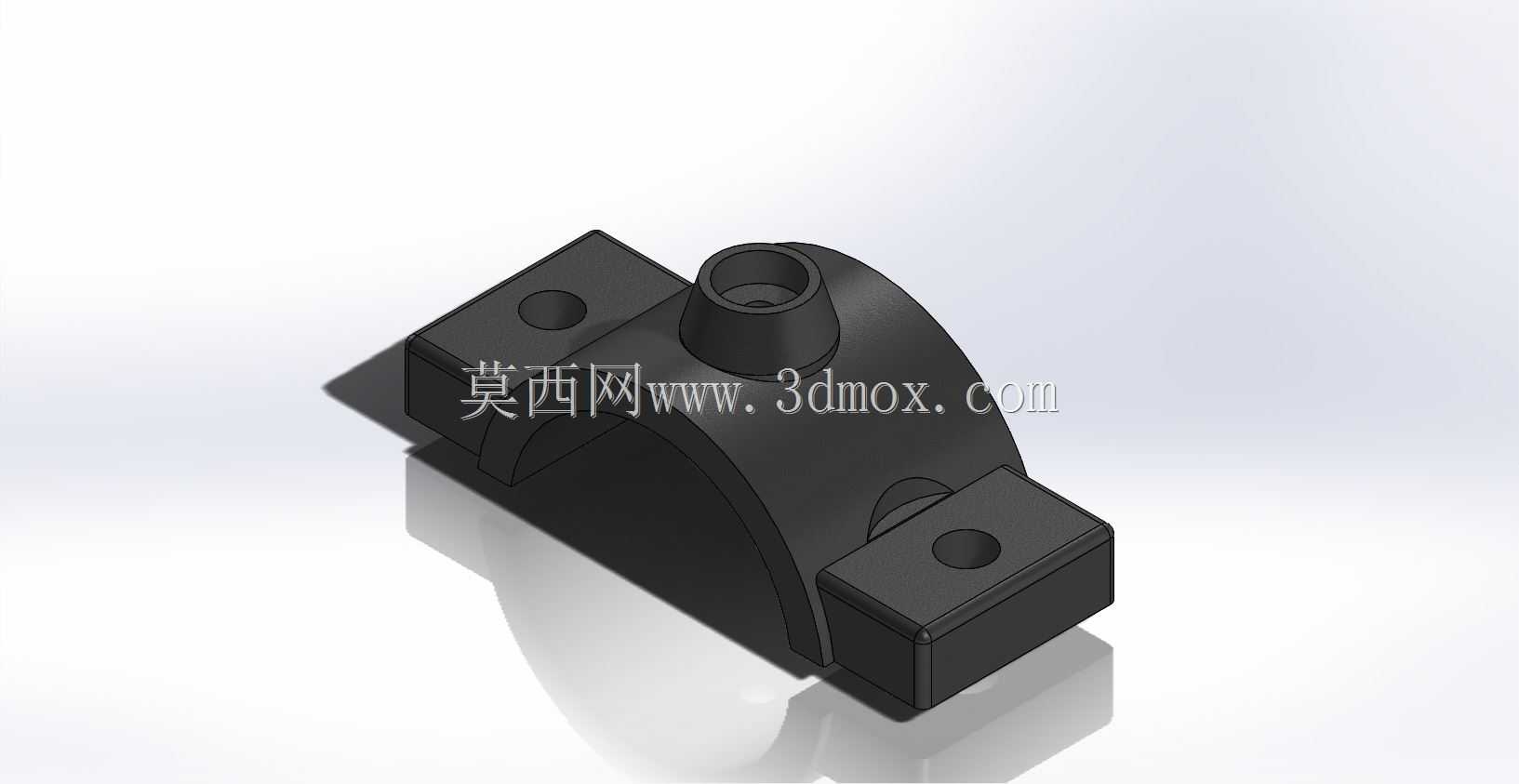

这类剖分式滑动轴承支座，多用于中低速重载的轴系支撑场景，在矿山输送设备、中小型减速机、纺织机械的传动轴系中十分常见，相比整体式轴承座，它的核心优势在于轴系装配时无需沿轴向穿装，可直接将轴放置到下半轴承座的轴瓦位置后扣合上半部分完成装配，后期检修维护时也无需拆卸轴端的联轴器、带轮等传动部件，大幅降低现场运维的工作量。从结构设计来看，底座采用一体式铸铁材质的安装基座，两侧设置长圆形安装孔，可适配一定范围内的安装位置偏差，安装时通过螺栓穿过长孔将支座固定在设备机架的安装面上，长孔的设计也能补偿轴系安装时的轴向、径向小幅对位误差，避免强行装配导致的轴瓦偏磨。轴承部分采用上下对开的轴瓦结构，轴瓦内壁嵌有减磨层，可在润滑油膜形成后降低轴颈转动时的摩擦阻力，上下轴瓦的结合面设置有定位止口，防止轴瓦在支座内发生周向转动，同时结合面处预留有细微的调整间隙，可通过增减垫片的方式调整轴瓦与轴颈的配合间隙，适配长期运行磨损后的间隙补偿需求。支座顶部设置有注油结构，可直通轴瓦内壁的油槽，运行过程中可定期加注润滑脂或润滑油，保证摩擦面持续处于润滑状态，两侧的紧固螺栓采用内六角圆柱头结构，既保证上下轴承座的锁紧力足够，又不会占用过多外部空间，避免与周边转动部件发生干涉。设计这类支座时，首先要匹配对应轴颈的直径尺寸，确定轴瓦的内孔公称尺寸，再根据轴系的径向载荷大小核算底座的安装跨度、螺栓的规格与锁紧扭矩，同时要保证轴瓦的有效支撑长度满足比压要求，避免单位面积载荷过大导致轴瓦过快磨损。安装边界方面，底座的两个安装脚平面度需要控制在合理范围内，防止安装后轴承座发生变形导致轴瓦抱轴，轴瓦内孔的同轴度需要与轴系的回转中心对齐，偏差过大会导致运行时温升过快、振动超标。这类结构的滑动轴承相比滚动轴承，具备更强的抗冲击载荷能力，在存在振动、冲击的工况下使用寿命更稳定，同时剖分结构的设计也让它在大型轴系、不易拆装的设备场景中具备不可替代的应用价值，建模过程中需要重点还原结合面的止口配合、安装孔的位置公差、轴瓦的油槽走向这些细节，才能保证模型用于装配校核、结构演示时具备实际参考意义，避免只做外形忽略配合结构导致模型失去工程应用价值。
