汽车变速器锁环式同步器结构三维建模

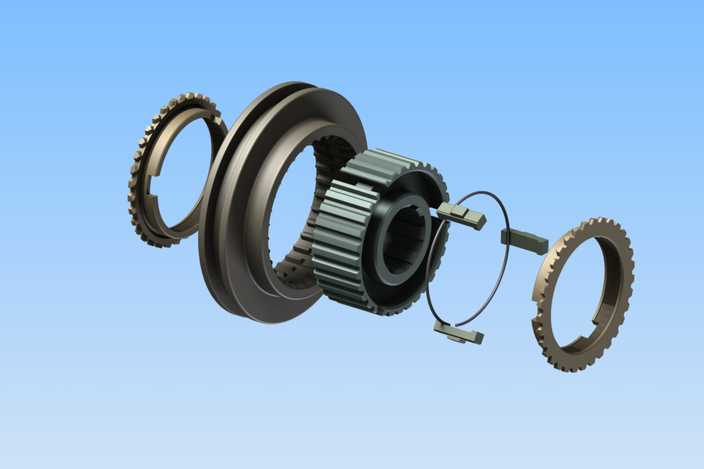

本模型为汽车变速器用锁环式同步器三维结构模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械设计手册中同步器的实际尺寸规范与装配逻辑，完整还原了同步器的全部组成构件。模型整体采用爆炸视图形式呈现，清晰拆分展示了同步齿环、花键毂、接合套、滑块、定位弹簧、锁止齿圈等核心零部件，各零件间的装配约束关系完全匹配实际产品的装配要求，可直接用于装配干涉检查与运动仿真验证。材质渲染阶段，针对不同零件的实际材质属性分别配置了对应的材质参数：接合套与花键毂采用调质合金钢材质，渲染时还原了金属件经热处理后的暗哑光金属质感，表面添加了细微的机加工纹理，还原真实零件的加工痕迹；同步齿环采用铜基摩擦材料材质，渲染时呈现出铜合金特有的暖金属色泽，表面刻画了摩擦锥面的细密螺纹槽结构，还原同步环摩擦工作面的细节特征；滑块与卡簧采用弹簧钢材质，渲染时突出了冲压件与弹性零件的锐利边缘与金属光泽。结构设计上，完整还原了锁环式同步器的锁止机构逻辑：花键毂的轴向滑槽与滑块的配合间隙、同步环锁止角的角度参数、接合套齿端的倒角设计均按照实际换挡同步的工作原理进行建模，各零件的接触配合面均做了贴合处理，不存在错位或穿模问题。设计思路围绕同步器的工作原理展开，通过爆炸视图的排布方式，让观看者可以清晰理解换挡过程中各零件的动作顺序：换挡时接合套轴向移动，推动滑块压紧同步环摩擦锥面，通过摩擦力使待啮合齿轮转速与接合套同步，待锁止条件满足后接合套顺利滑入啮合完成换挡。模型同时导出了STEP与IGES通用格式，可兼容多数主流三维CAD软件进行编辑修改，适用于机械原理教学演示、变速器设计参考、虚拟装配实训等场景，模型细节完整，省略了不必要的工艺倒角、微小毛刺等非核心结构，在保证结构准确性的同时兼顾了文件轻量化，便于后续的仿真分析与二次开发使用。
