VOG-25手榴弹结构外观三维建模作品

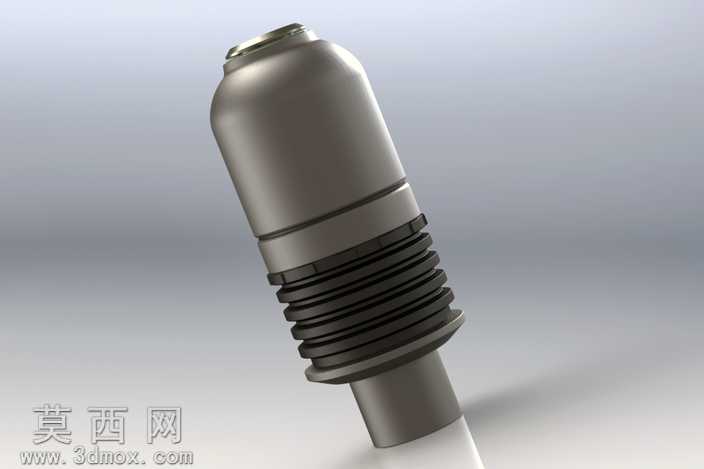

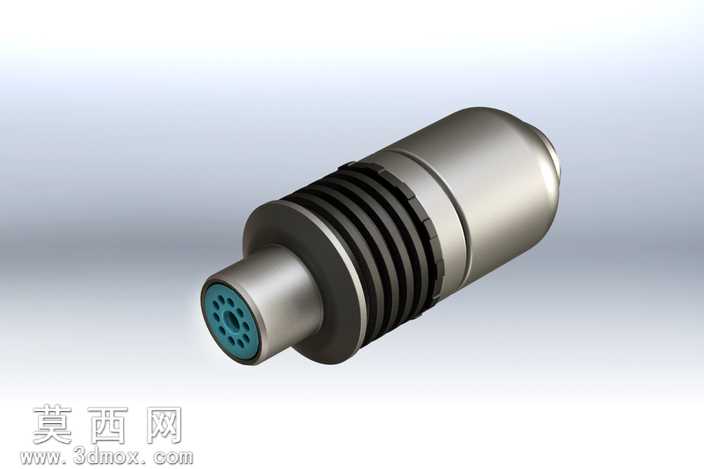

本次三维建模作品围绕VOG-25手榴弹展开，建模过程以公开可查的结构原理、实物外观特征为核心参考依据，全程在三维建模软件中完成全结构的参数化搭建，未依托现成工程图纸进行复刻，最终呈现的模型在整体比例、外部结构特征上贴近真实装备的视觉效果。建模初期首先梳理VOG-25的整体结构逻辑，将其拆分为弹头引信段、主弹体段、尾部衔接段三个核心模块，先通过旋转凸台命令构建弹体的基础回转体轮廓，精准还原弹体上部的圆弧收窄造型、中部的多道环形密封槽结构、下部的阶梯式衔接柱体，每一处环形槽的间距、槽深都参考实物照片的比例进行参数校准，避免出现结构比例失真的问题。材质与渲染环节，针对弹体不同部位的材质特性进行区分设置：主弹体部分采用哑光金属材质，调整金属粗糙度参数模拟钢制弹体的磨砂金属质感，在边缘位置添加极细微的倒角磨损效果，还原金属构件的真实使用质感；中部的环形密封槽区域采用深灰黑色的硬质橡胶材质，调整材质的反光度与粗糙度参数，和周边金属弹体形成明确的材质区分；弹体顶部的引信衔接位置添加轻微的金属做旧效果，模拟金属部件长期存放形成的细微色泽变化。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角投射，勾勒出弹体的整体轮廓与环形槽的结构层次，辅助光源从另一侧补光，避免暗部结构死黑丢失细节，背景采用浅灰色渐变背景，突出弹体本身的结构特征，最终渲染图清晰展现了VOG-25手榴弹的整体造型与外部结构细节。结构搭建过程中，对弹体表面的细微合模线、柱体衔接处的台阶过渡都进行了精细化处理，没有忽略小结构的细节表现，所有特征都采用实体建模方式构建，保证模型结构的完整性，可用于后续的结构展示、科普演示等场景。由于建模过程未获取官方精确图纸，所有尺寸均参考公开资料与实物照片比例推算，在非核心外观细节上做了合理性优化，保证整体视觉效果的还原度。
