法兰安装式双作用液压缸结构设计

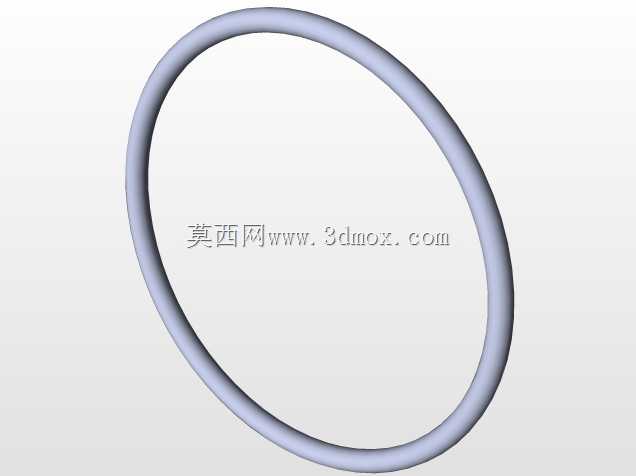

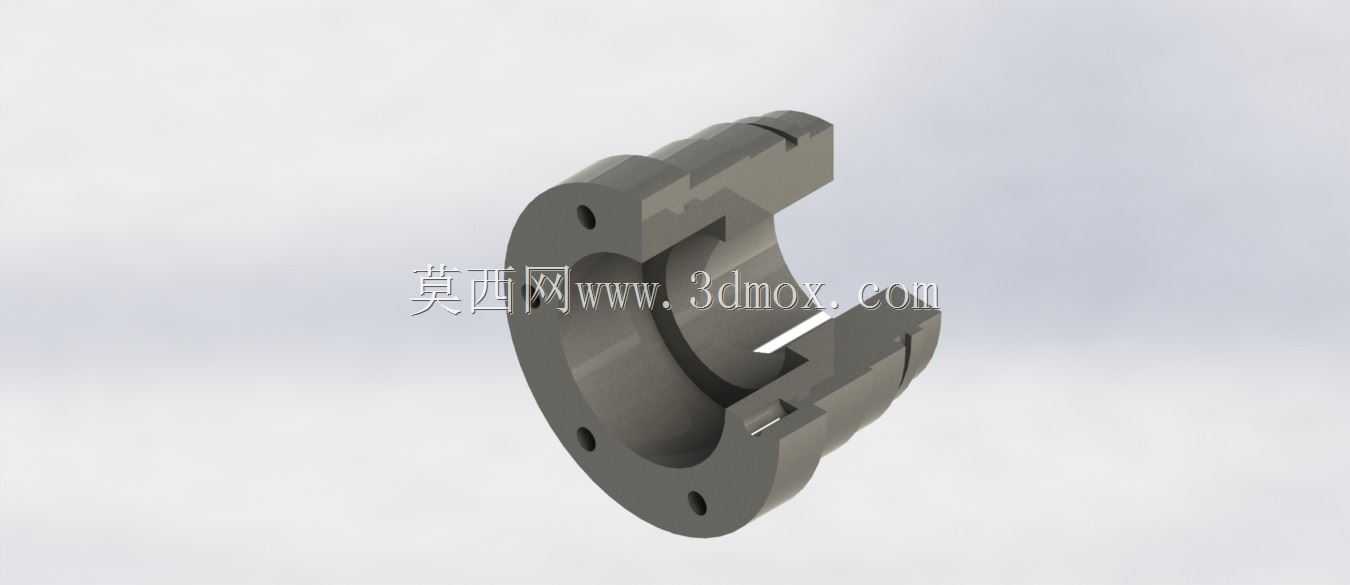

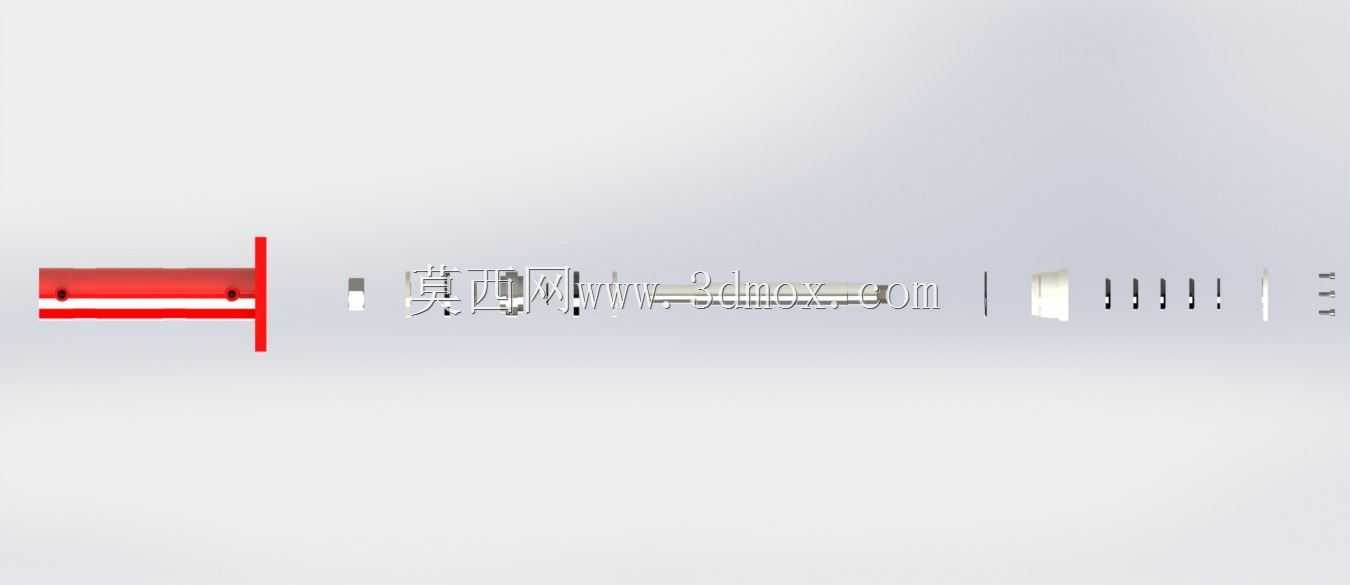

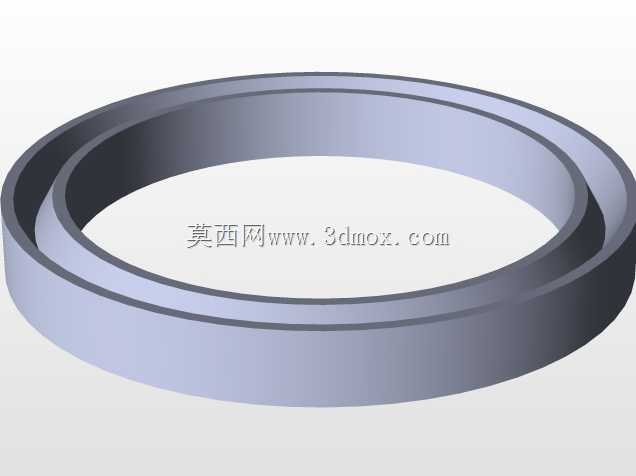

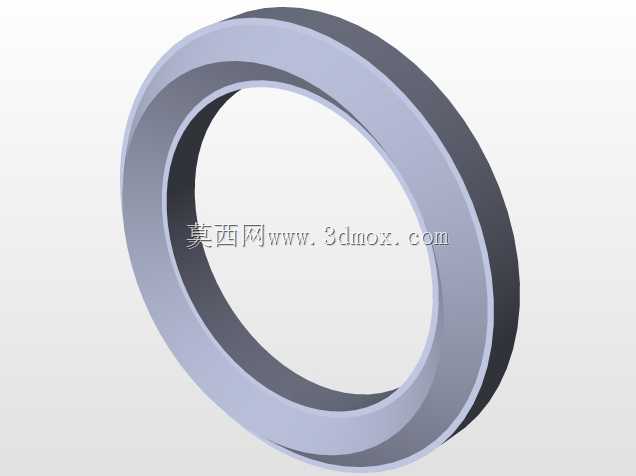

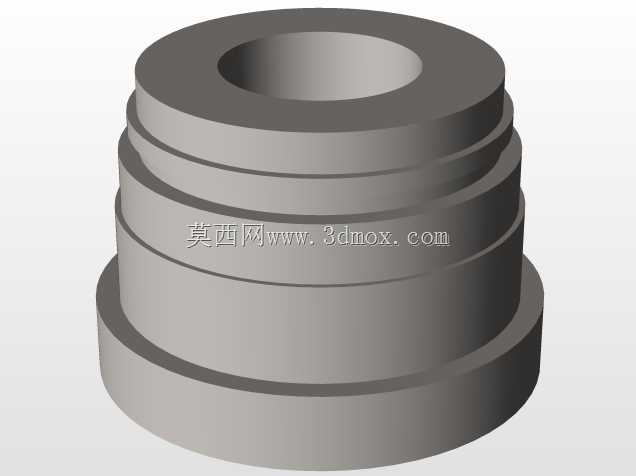

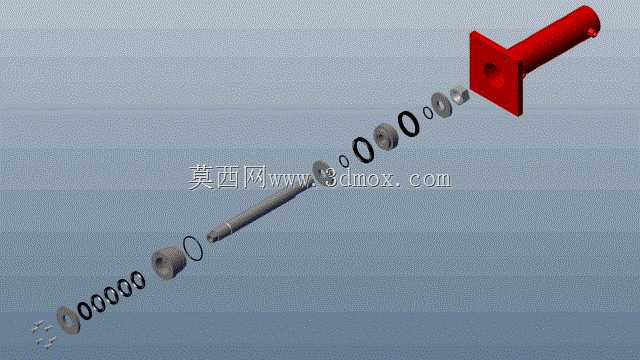

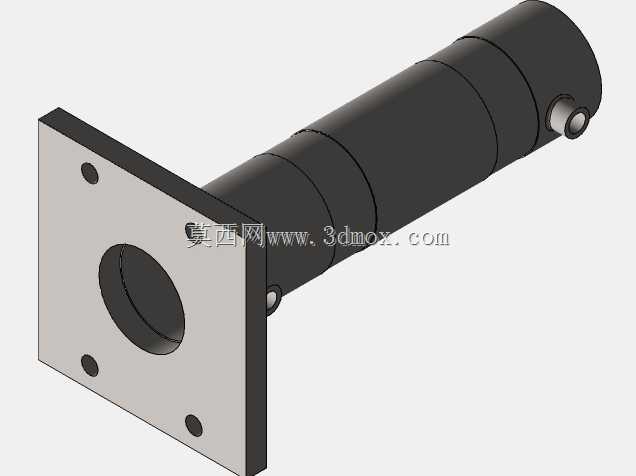

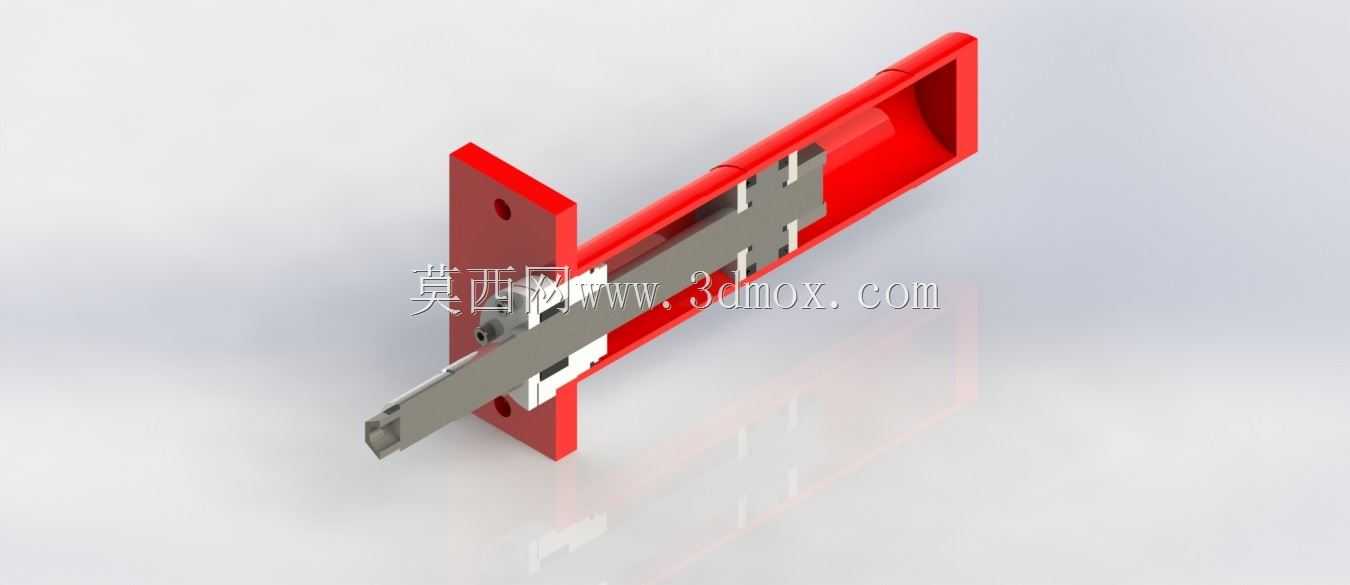

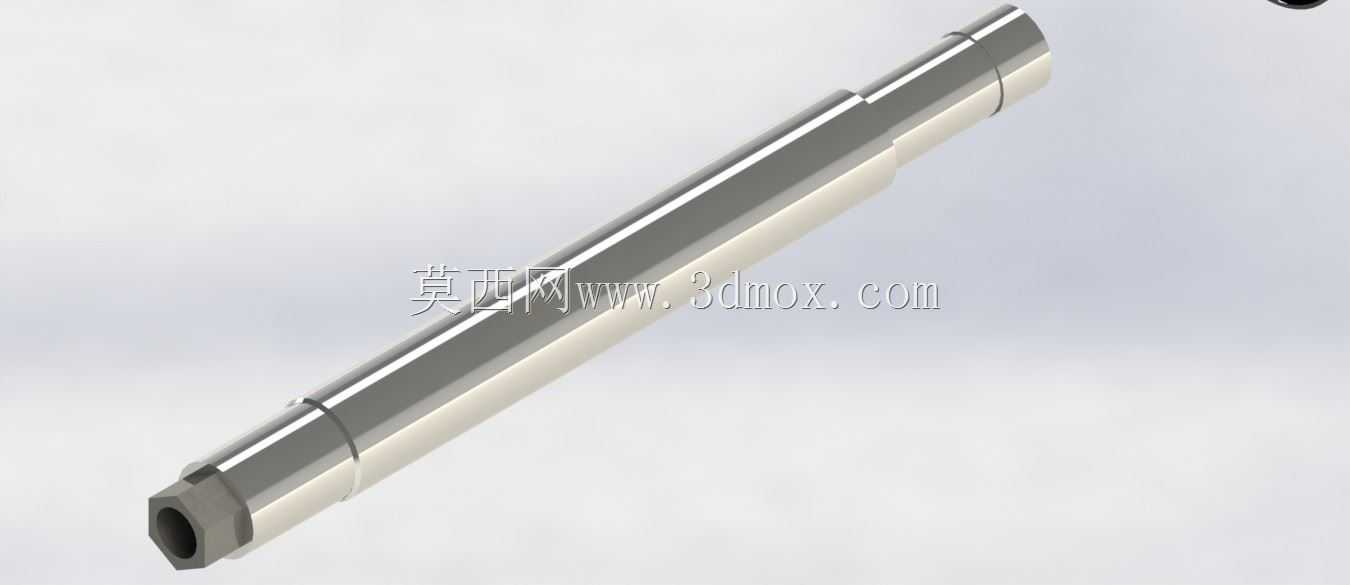

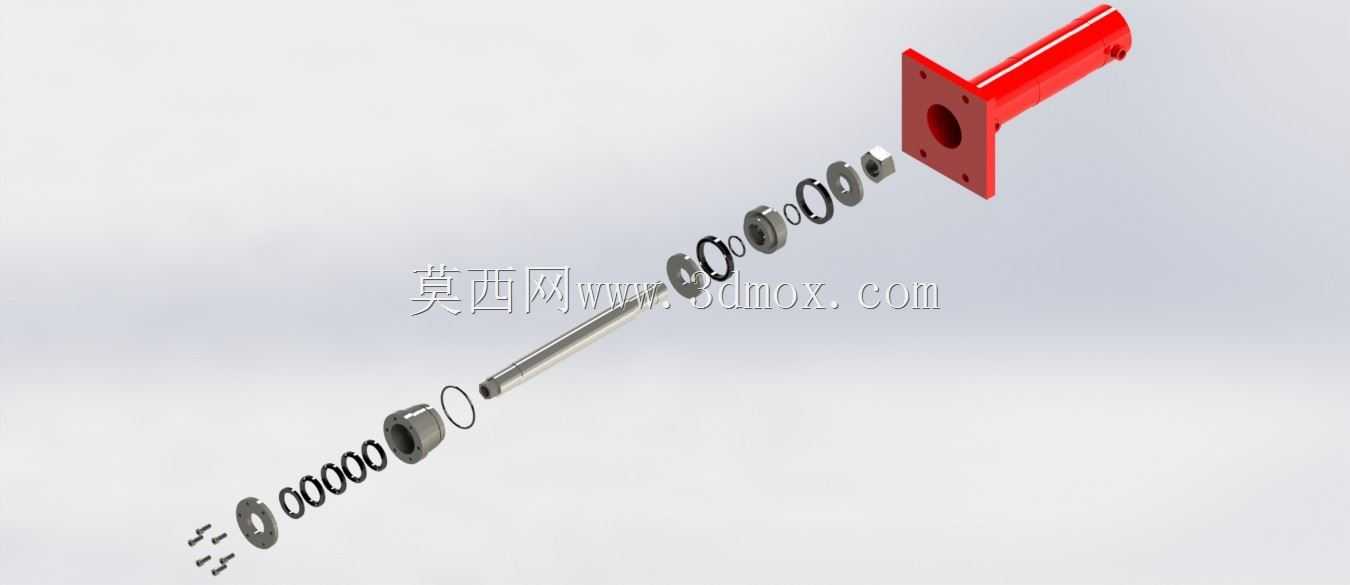

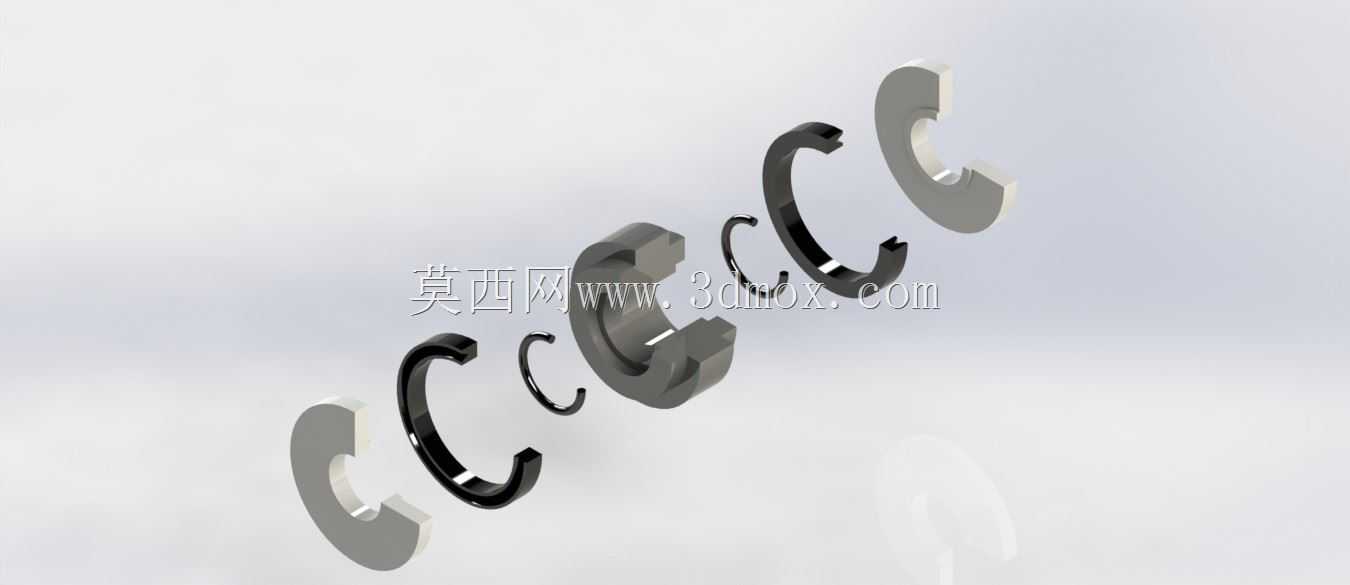

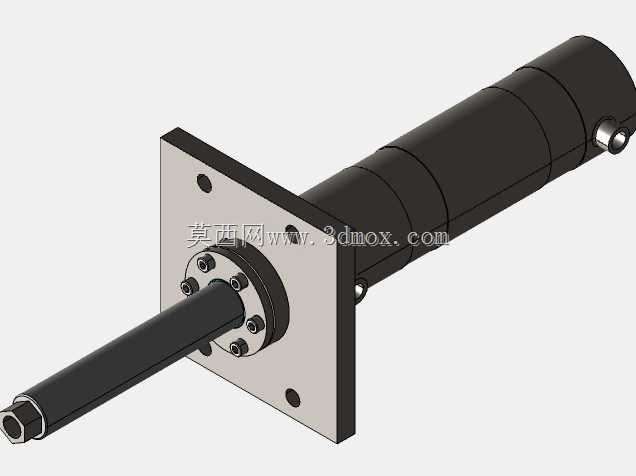

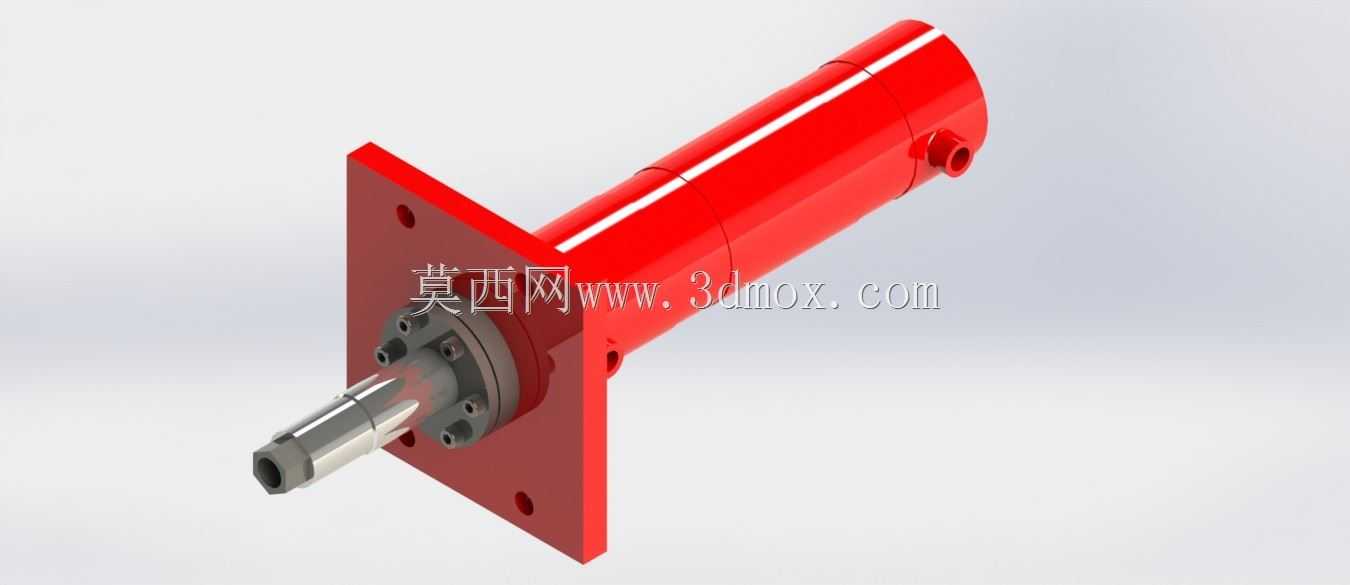

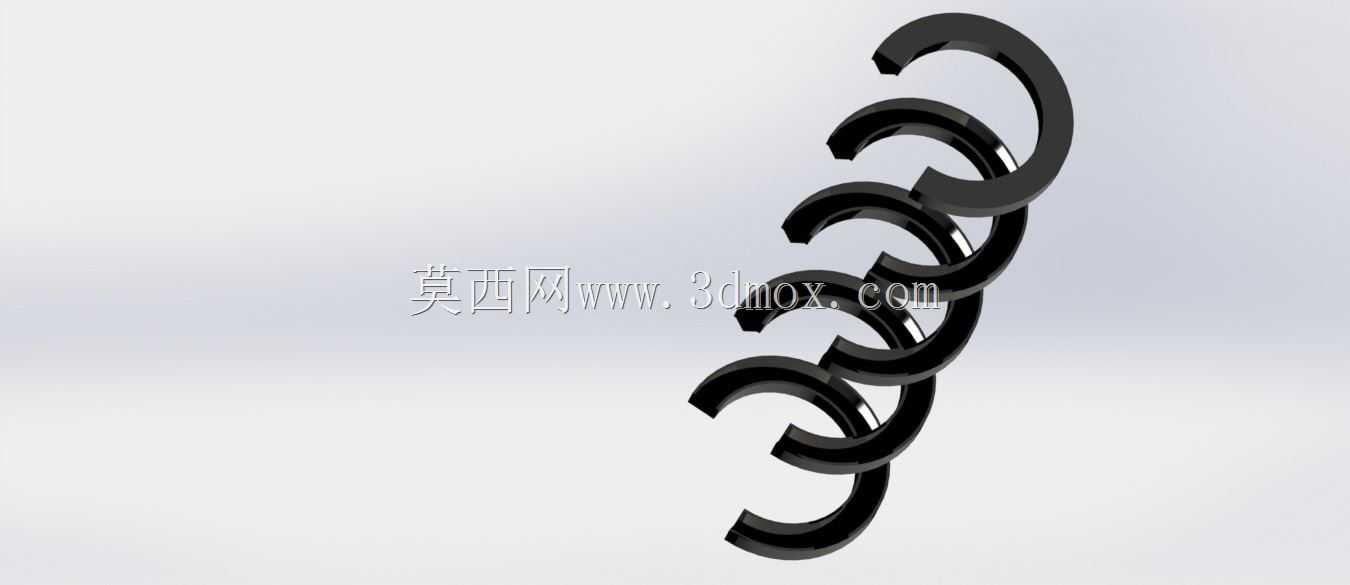

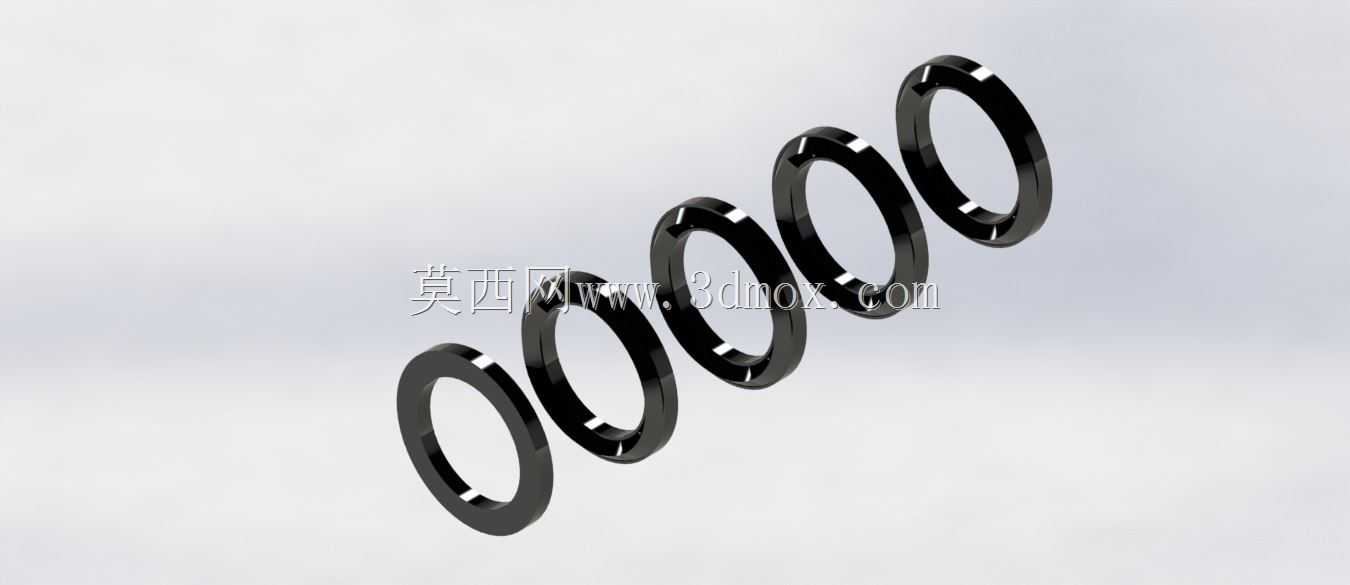

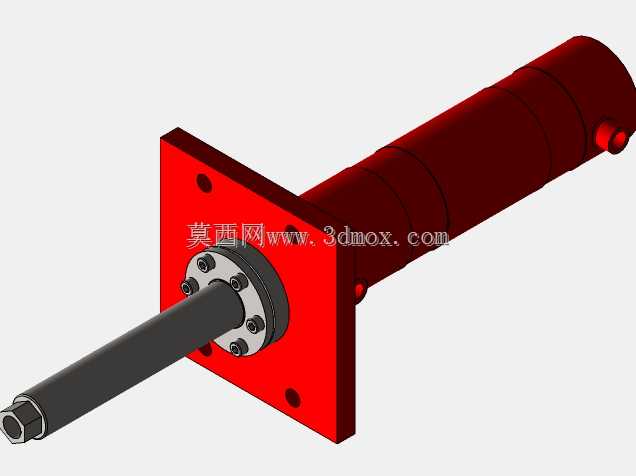

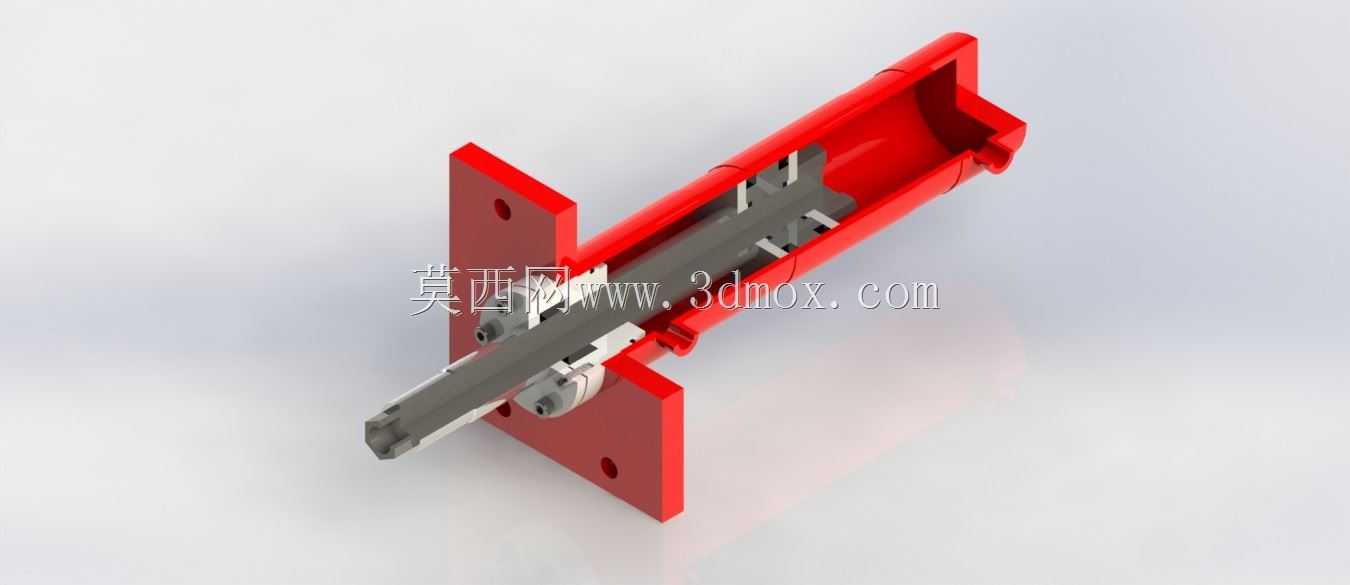

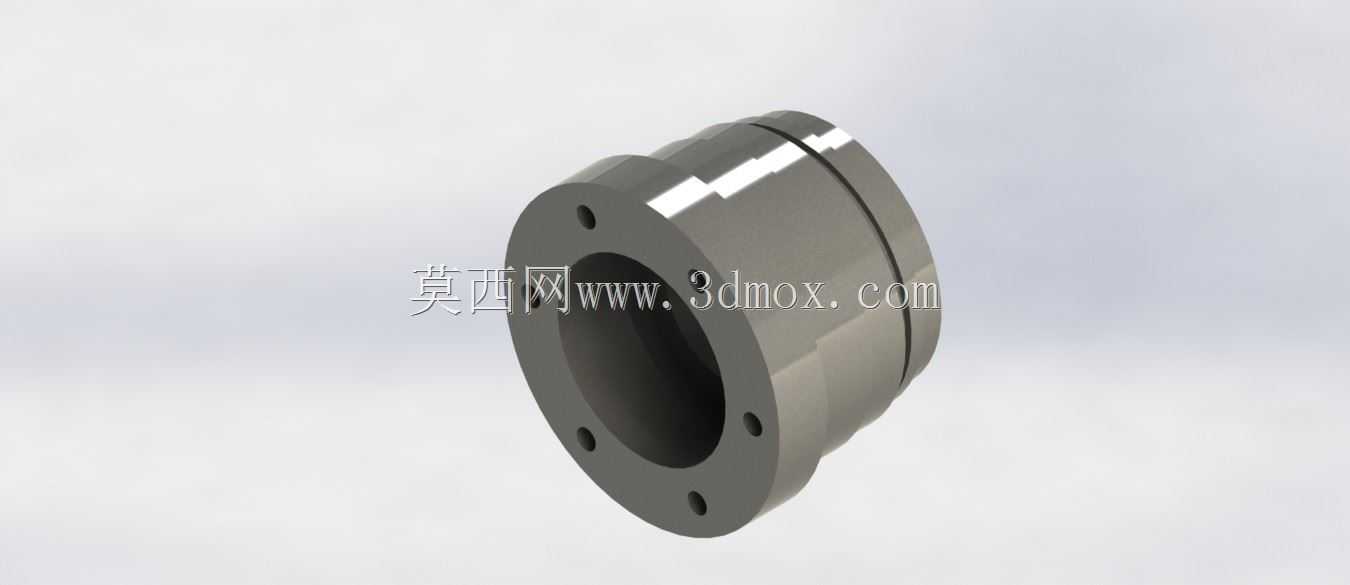

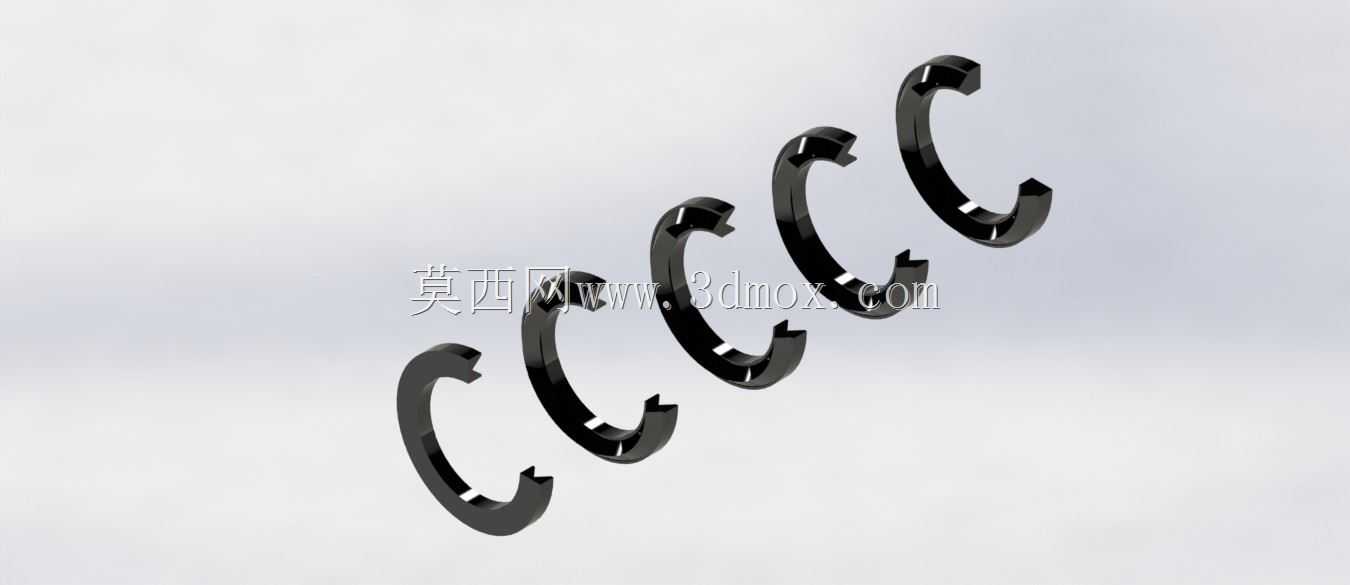

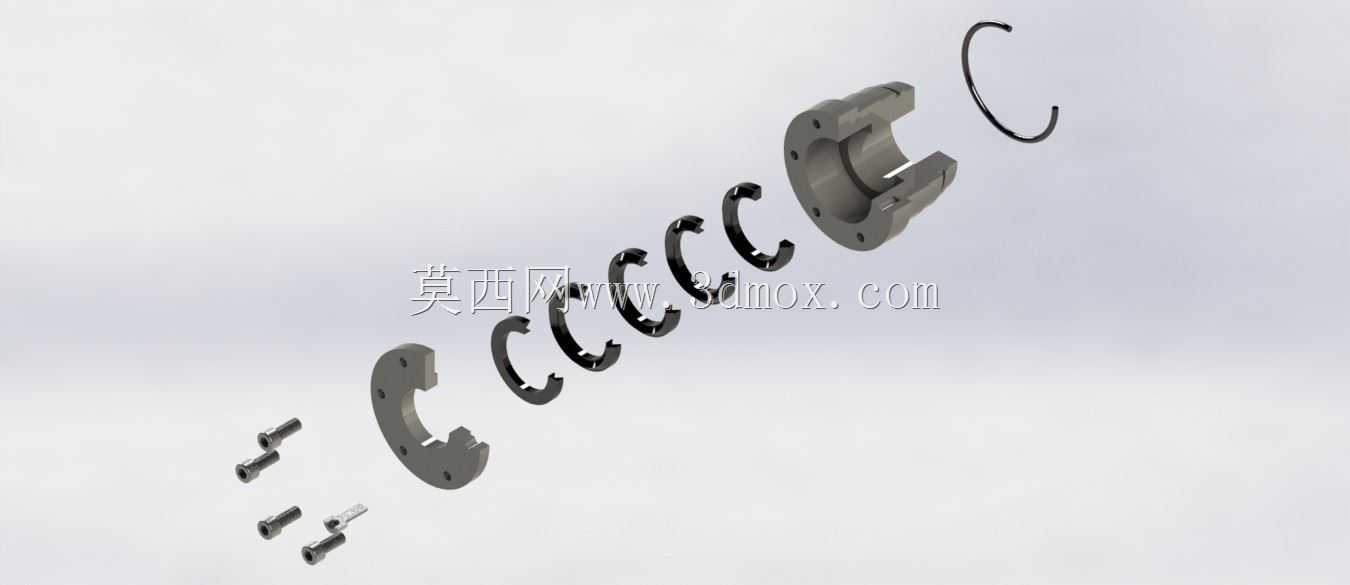

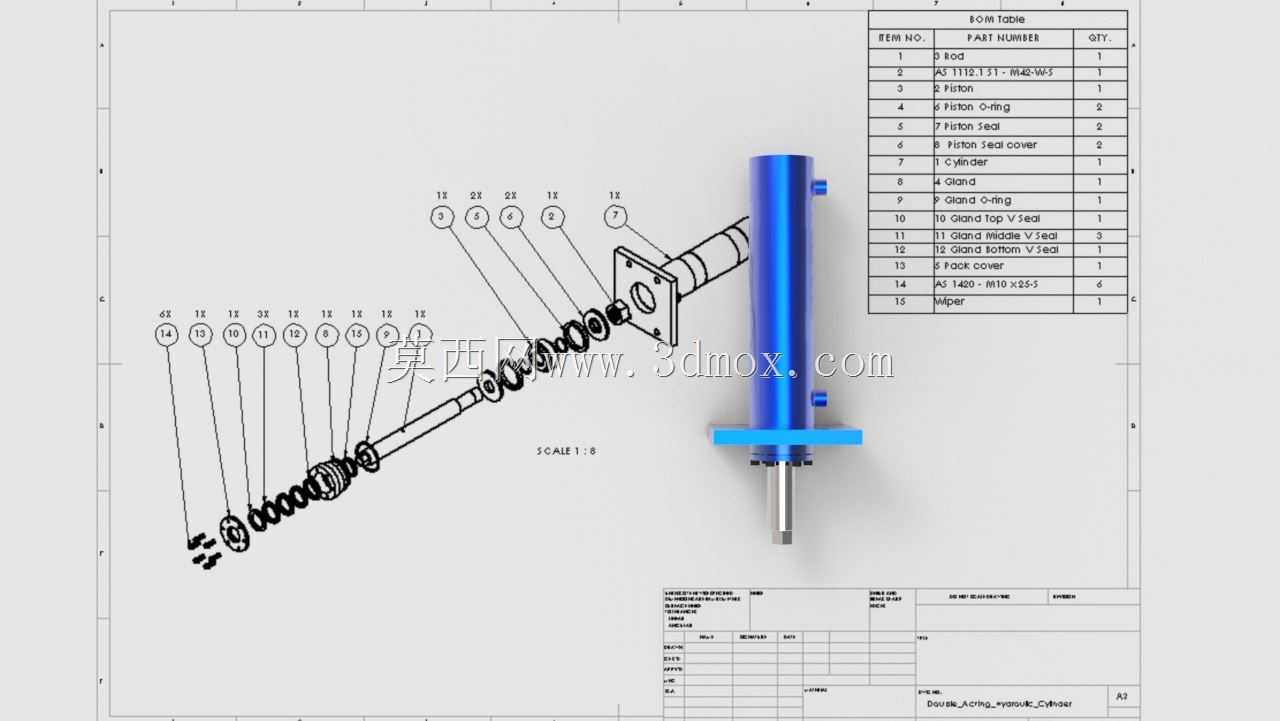

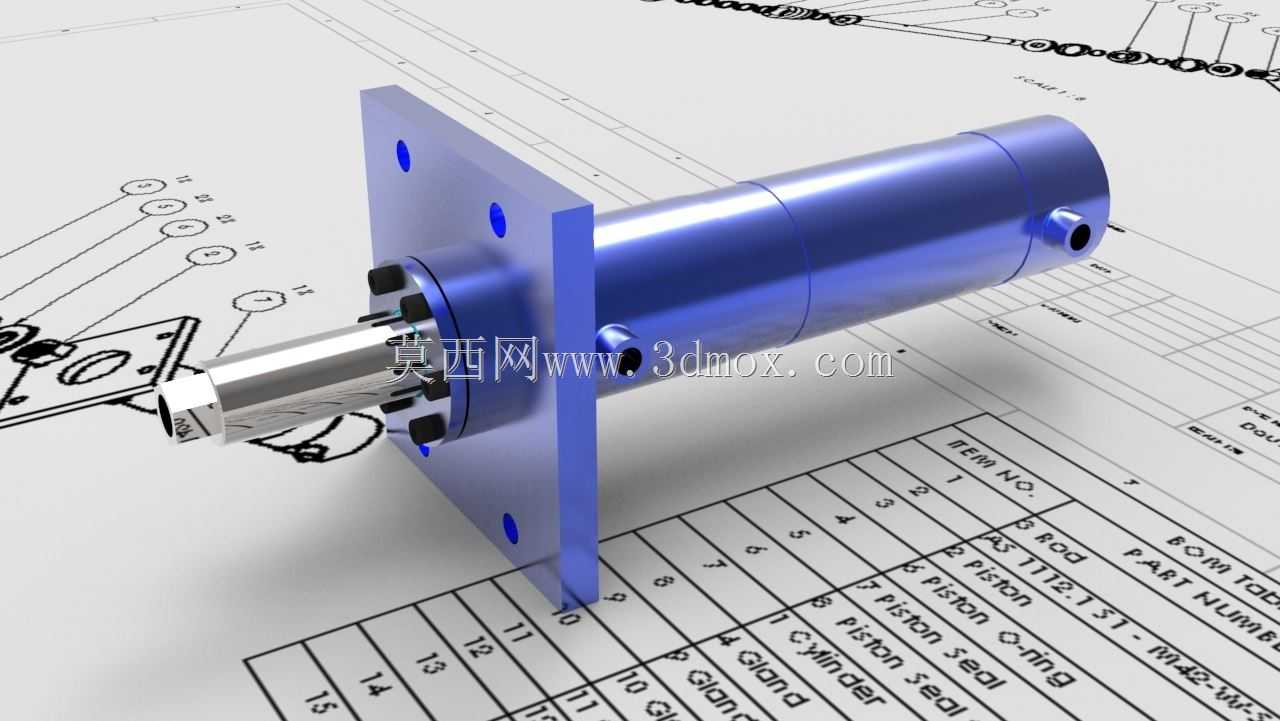

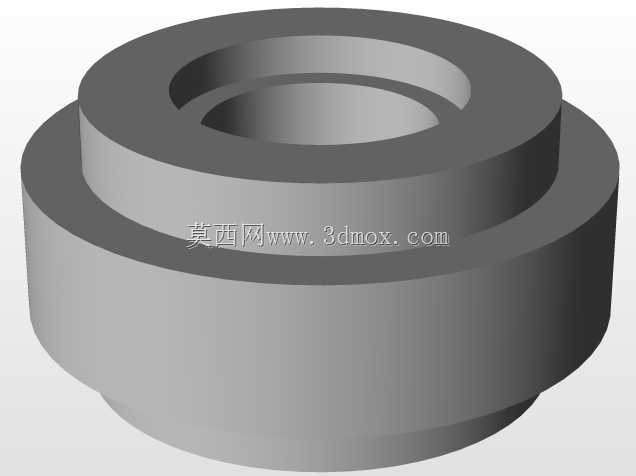

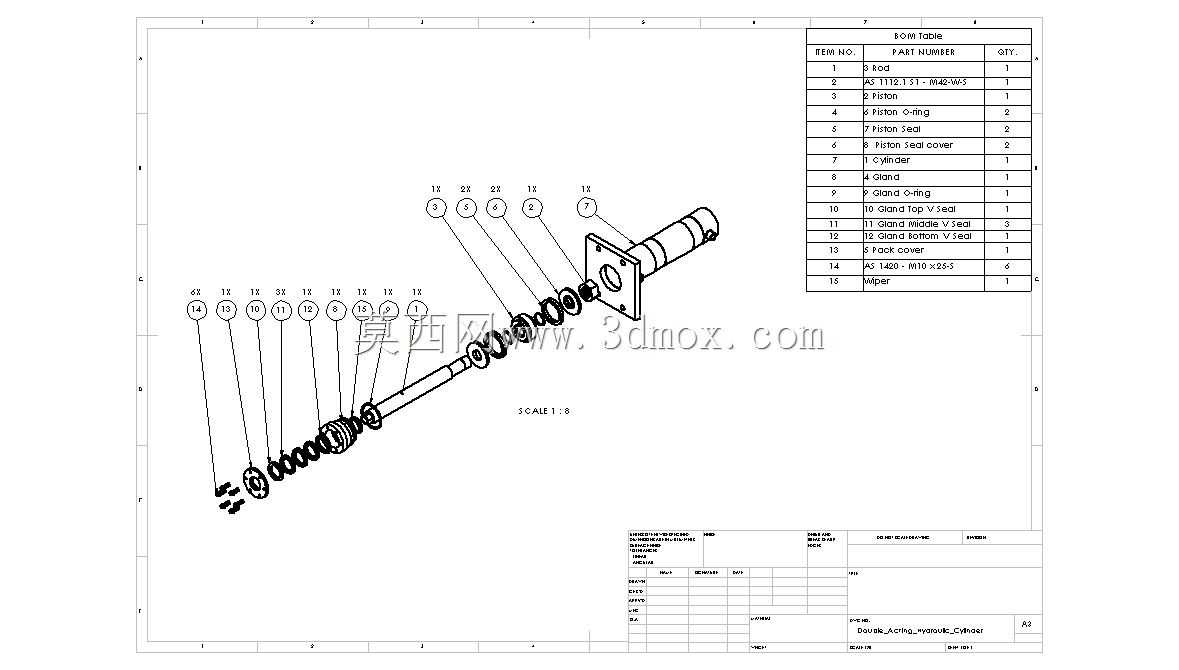

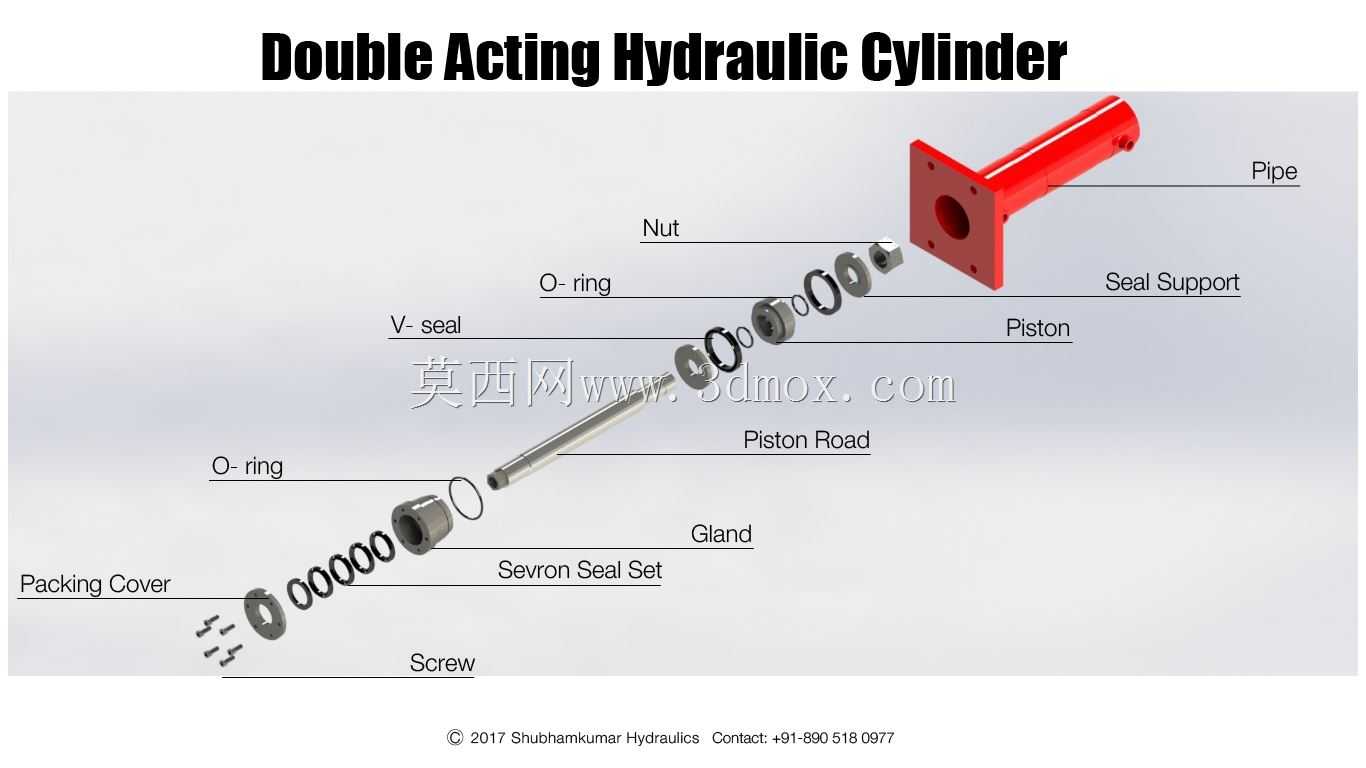

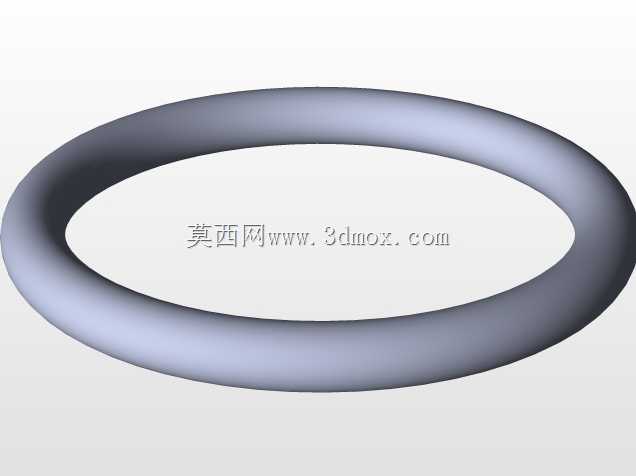

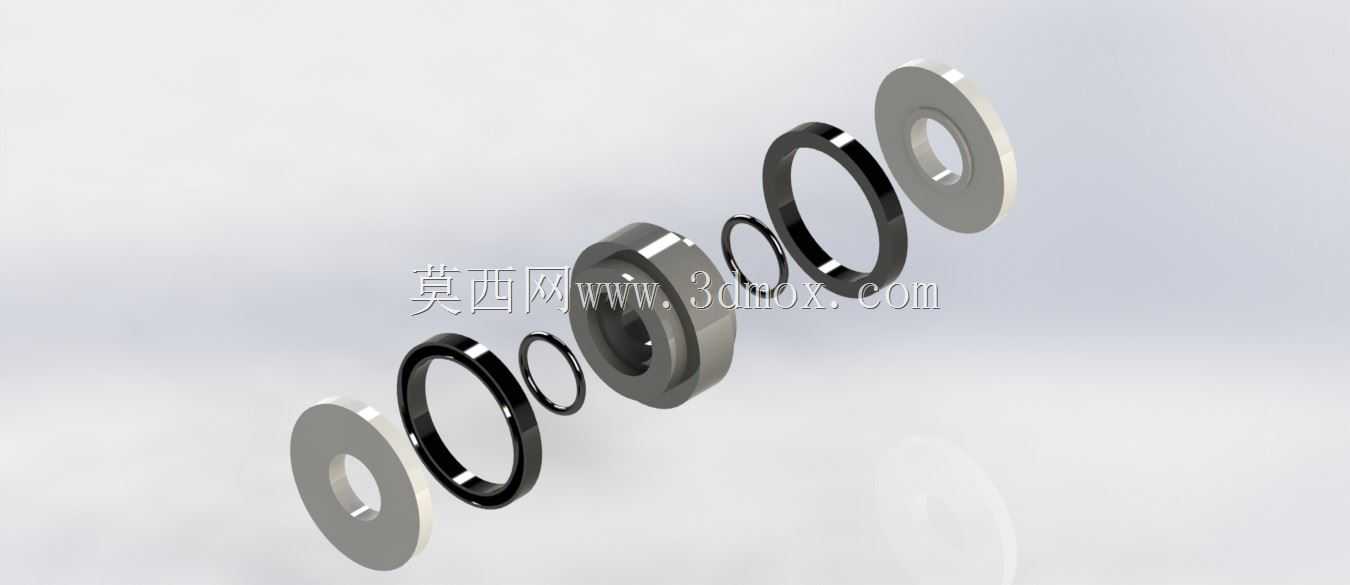

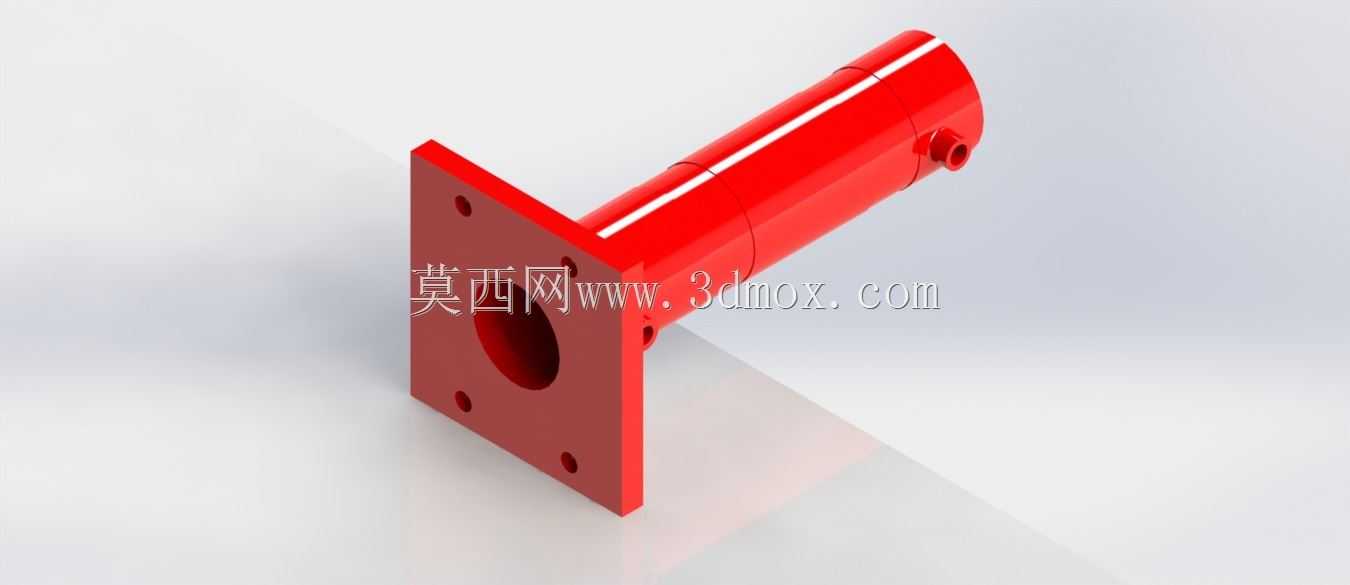

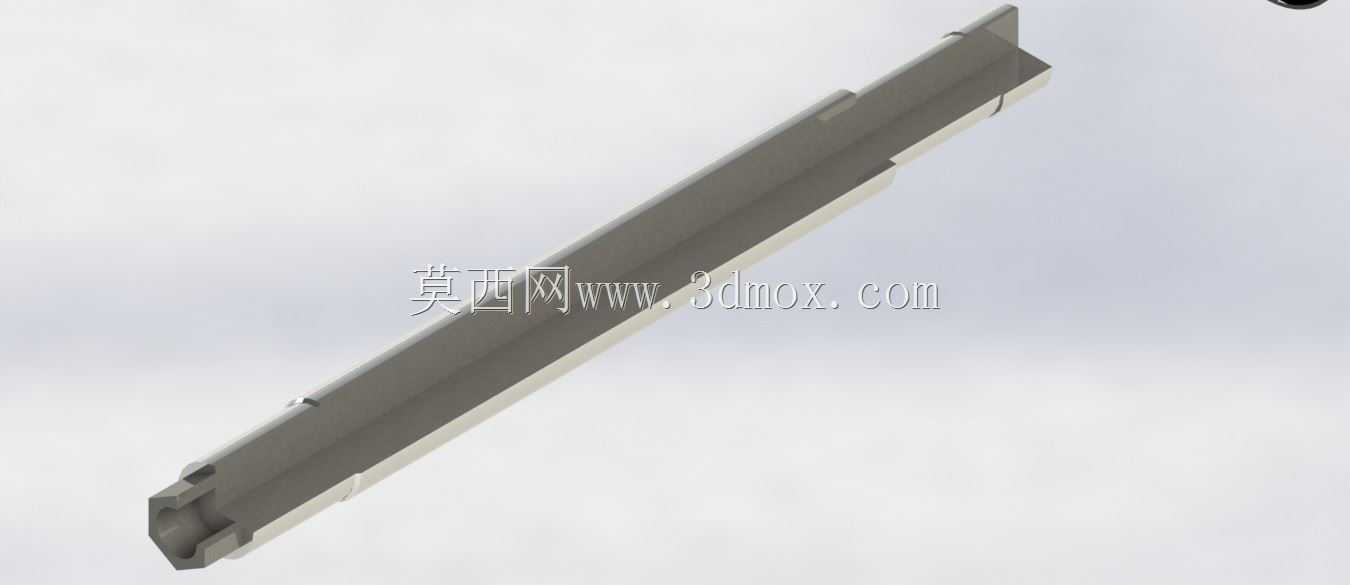

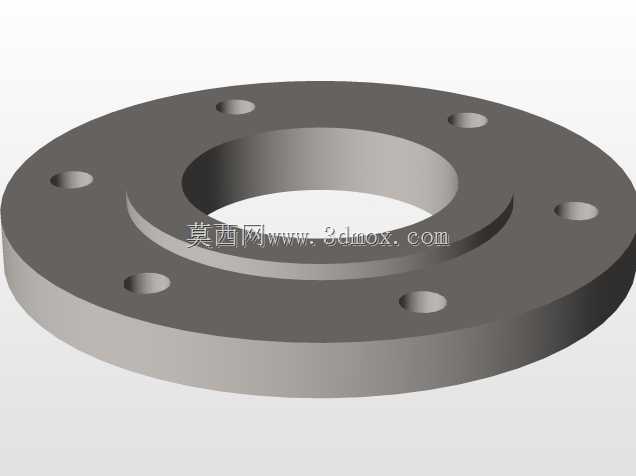

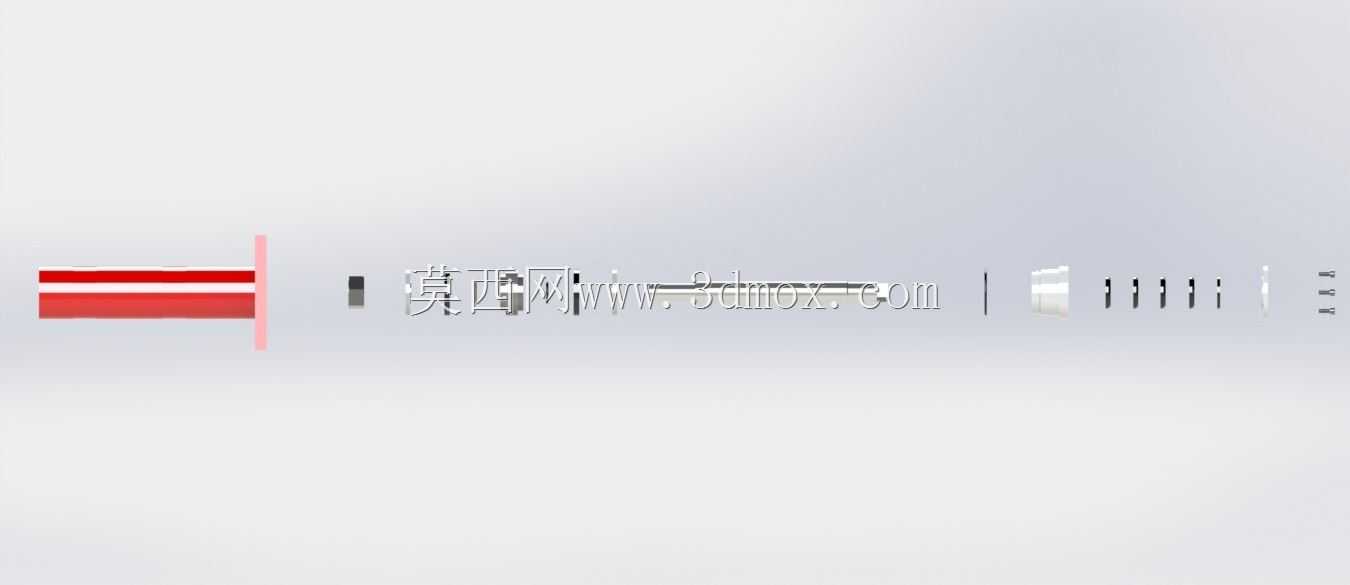

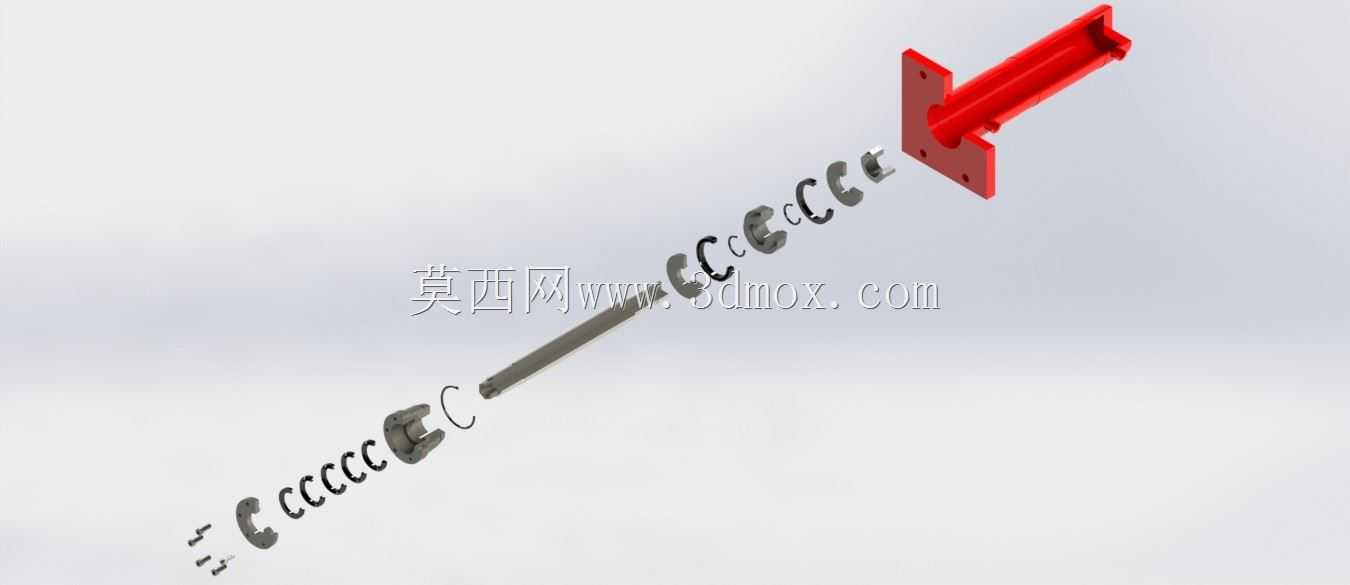

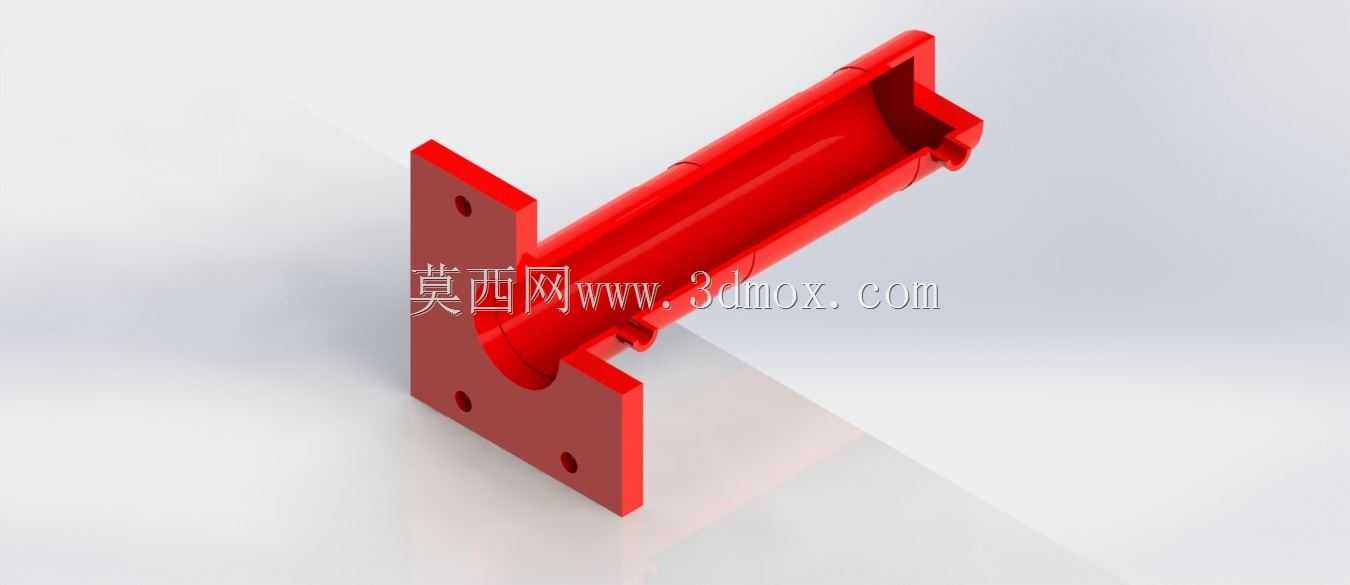

在液压传动系统的实际布局中，这类带前端法兰安装结构的双作用液压缸，是实现直线往复做功的核心执行部件，广泛适配机床进给驱动、工装夹具夹紧动作、工程装备作业机构驱动、自动化生产线工位推移等多类场景，相比单作用缸依靠弹簧复位的结构，双作用设计可通过两腔压力油的切换实现双向主动驱动，无需额外复位构件，能输出稳定的双向推拉力，适配负载双向作用的工况需求。从结构设计逻辑来看，该缸采用前端方形法兰作为安装基准，法兰面预留的通孔可直接通过螺栓与设备安装面刚性锁固，安装定位精度高，能承受较大的径向倾覆力矩，适合缸体需要固定、活塞杆伸出端直接连接负载的安装场景，避免了耳轴、铰轴安装带来的摆动间隙问题。尺寸边界上，缸体内径为100mm，匹配的活塞杆直径为50mm，杆径与缸径的比值经过受力校核，可保证无杆腔与有杆腔的推拉力比值处于合理区间，既满足伸出时大推力做功的需求，也能保证缩回时足够的带载能力，1英尺的额定行程覆盖了多数常规工业设备的直线动作行程需求，无需额外定制长行程结构。部件拆分层面，整缸分为缸筒、活塞组件、活塞杆、前端盖、后端盖几个核心模块，活塞组件集成了活塞本体、2道O形密封圈、2组密封件及对应的密封支撑结构，O形圈负责静密封面的压力油防漏，组合密封件则承担活塞与缸筒内壁动配合面的密封，支撑结构可避免活塞运动过程中与缸筒内壁直接刮蹭，降低磨损速率，延长密封件使用寿命。前端盖组件除了承担缸筒端部的密封限位作用，还集成了杆用密封圈、V形密封套与填料压盖结构，V形密封组合可适配活塞杆往复运动时的动密封需求，能在一定压力波动范围内保持可靠密封效果，填料压盖可通过螺栓预紧力调整密封件的压缩量，在密封件出现正常磨损后无需整体拆解端盖即可补偿密封压缩量，降低现场维护的工作量。缸体侧面预留的油口为标准液压油接口，可直接对接常规液压管路，油口位置经过布局优化，避免安装后与周边设备构件产生干涉，活塞杆伸出端采用标准轴端结构，可根据实际负载连接需求适配不同的连接接头，无需二次加工杆端结构。建模过程中所有配合面的公差均按照液压元件行业常规配合精度设置，动配合面预留合理的间隙值，既保证运动过程无卡滞，也避免间隙过大导致内泄量超标，静密封面的沟槽尺寸严格对应密封件的标准安装尺寸，保证密封压缩率处于合理区间，避免压缩量过大导致密封件过早老化，或是压缩量不足出现渗漏问题。
