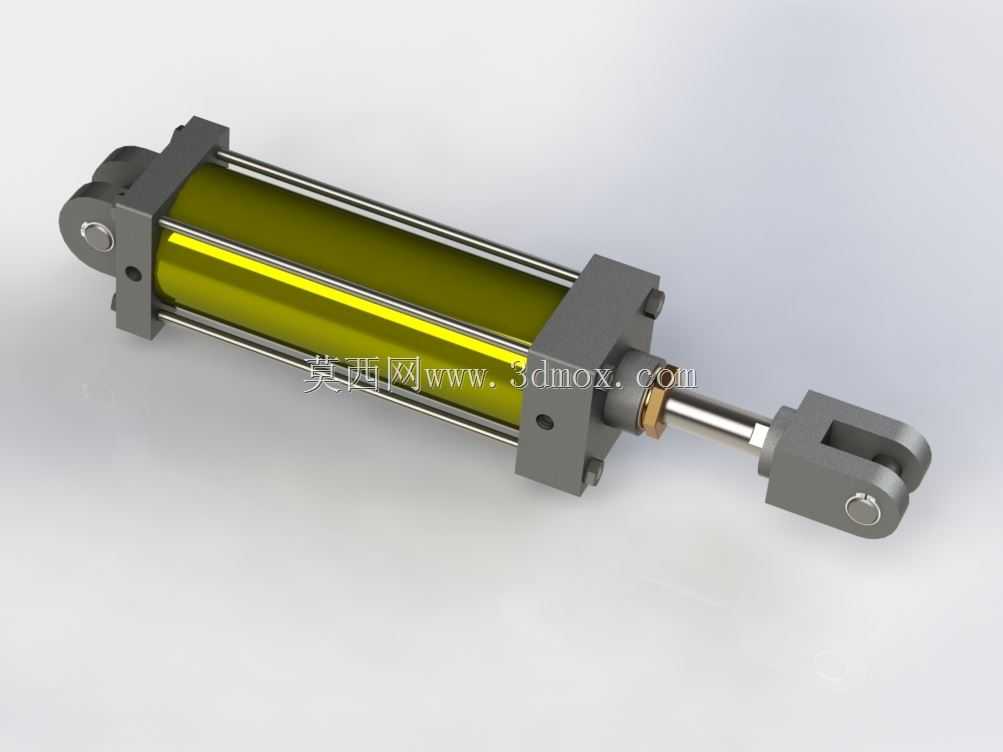

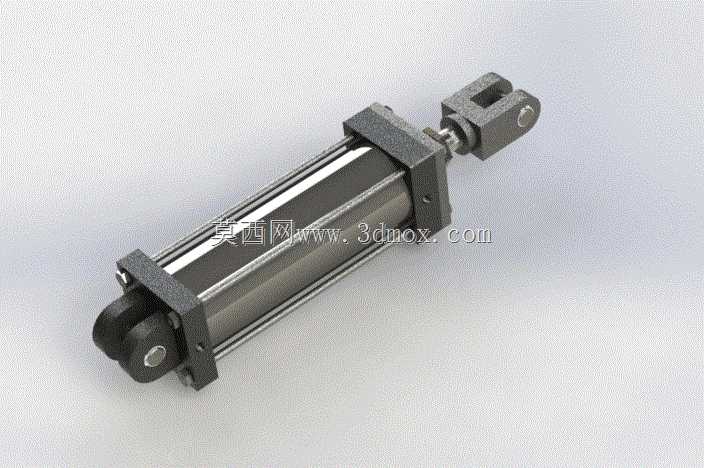

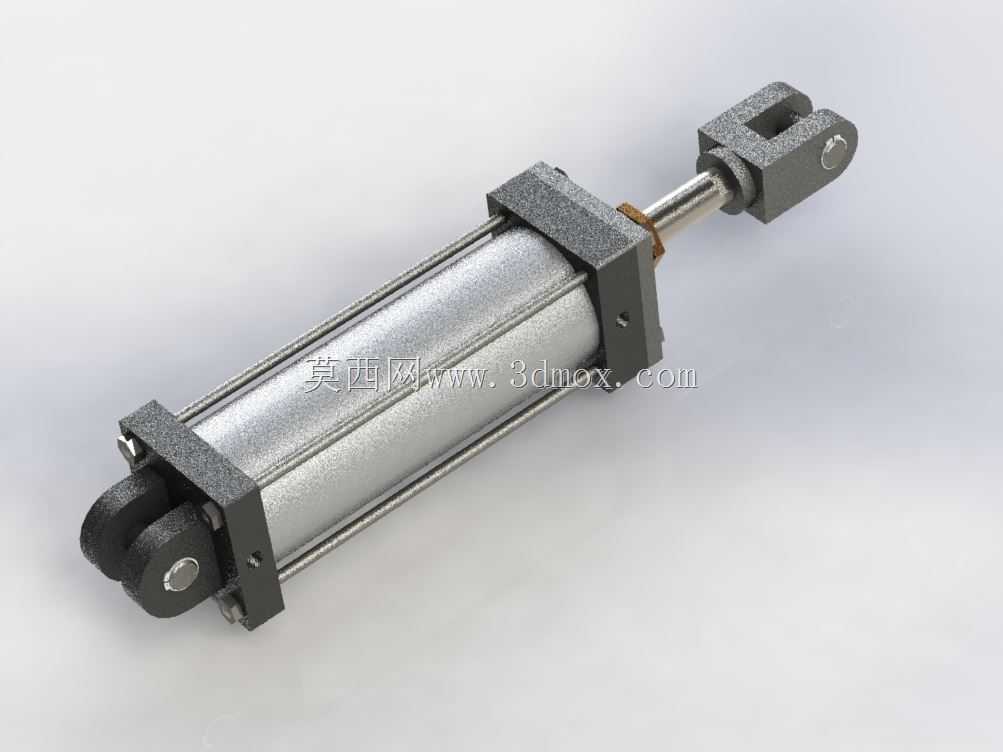

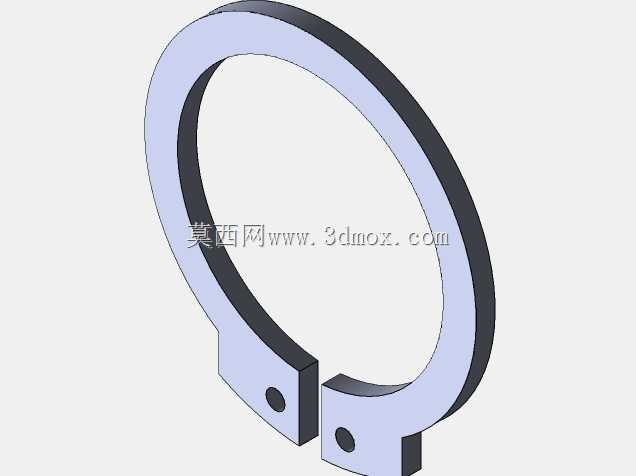

带铰接安装座的双耳环拉杆式液压缸结构

在各类液压传动系统中，这类带前后铰接安装结构的拉杆式液压缸，是把液压能转换为直线往复机械能的核心执行部件，常见于工程机械的工作装置驱动、自动化生产线的工件推送工位、机床夹具的夹紧动作回路、物流设备的举升机构中，相比齿轮齿条、丝杠等直线传动结构，它能在更小的安装空间内输出更大的推拉力，且过载保护可通过系统溢流阀直接实现，不需要额外增设机械过载保护结构。

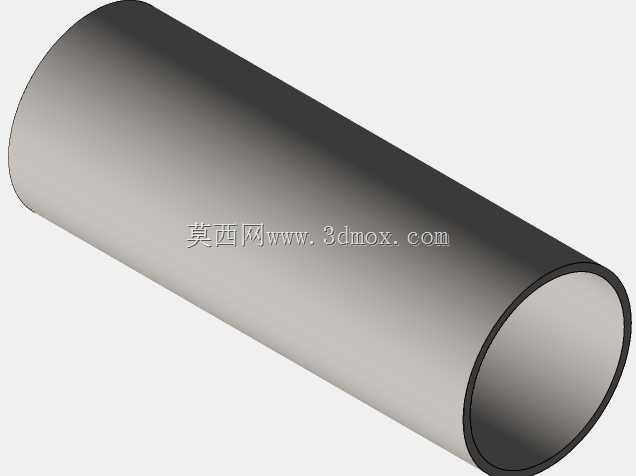

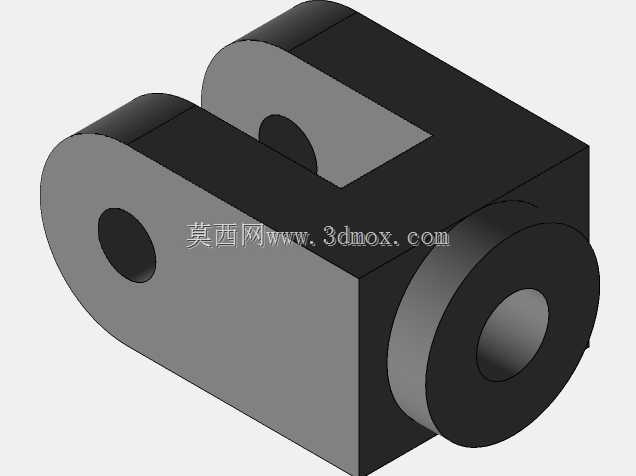

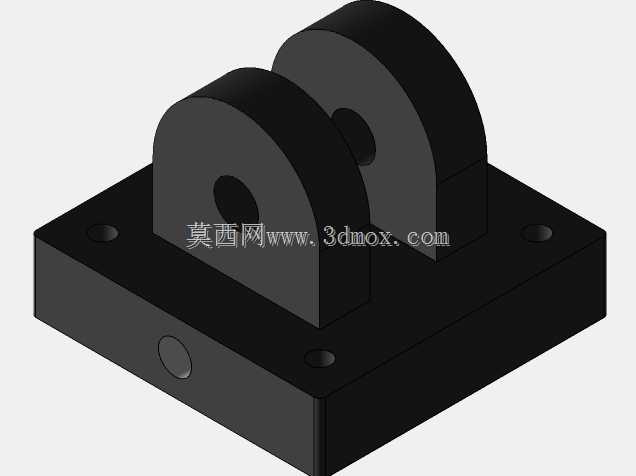

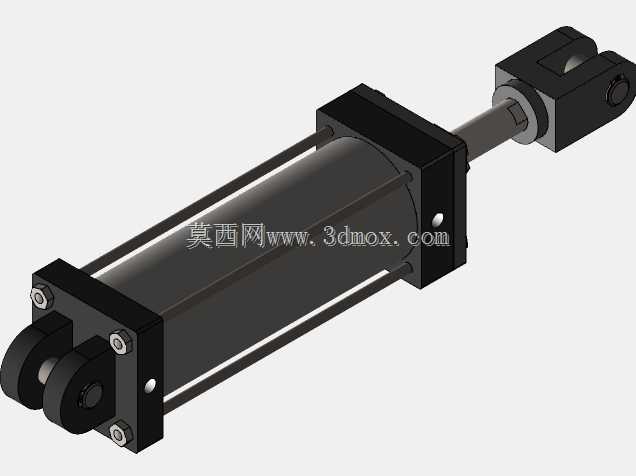

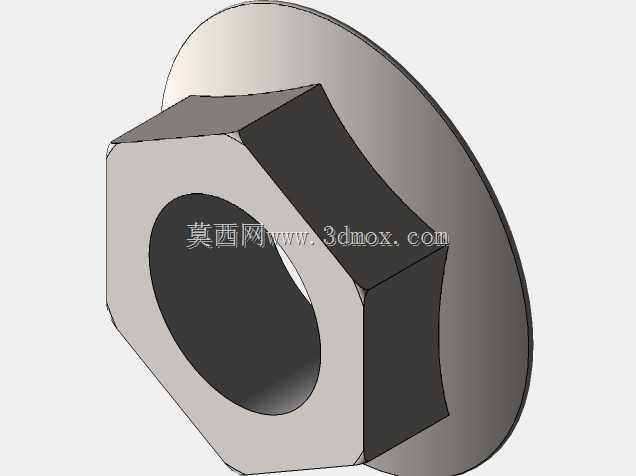

从结构设计逻辑来看，这款缸采用四根平行拉杆完成缸筒、前后端盖的锁紧固定，相比焊接式缸体，拉杆结构的拆装维护更便捷，密封件更换时不需要破坏缸体连接结构，端盖与缸筒的同轴度可通过拉杆的预紧力均匀调整，能有效降低活塞杆运行时的偏磨风险。前后端均采用双耳环铰接结构，安装端的耳环内预留了关节轴承的安装位，可补偿安装面的角度偏差，避免设备运行过程中因机架形变、安装定位误差导致活塞杆承受径向力，大幅延长密封件与导向套的使用寿命。

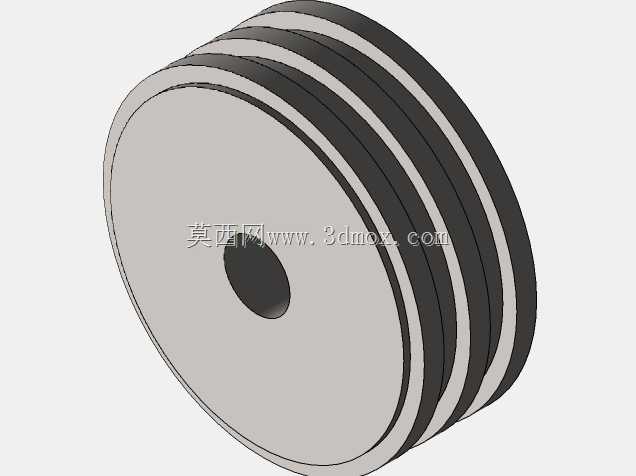

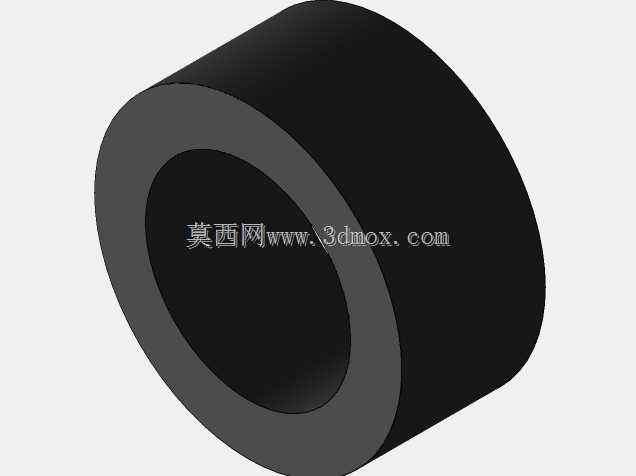

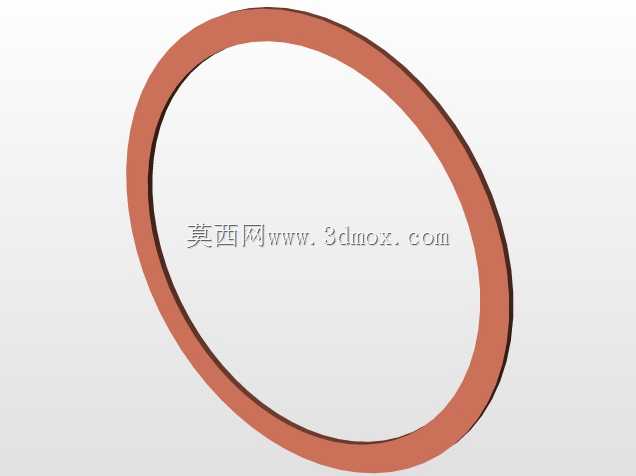

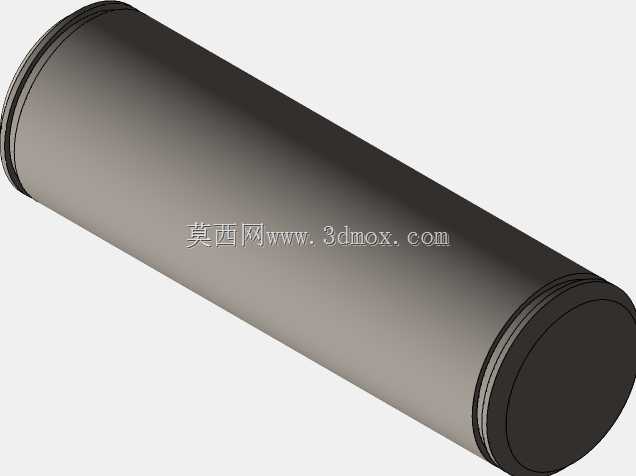

设计过程中需要重点把控几个安装边界参数：首先是前后耳环的销轴孔同轴度，必须保证与活塞杆轴线的位置度公差在0.05mm以内，否则铰接安装后会出现活塞杆卡滞、爬行的问题；其次是缸筒的内壁粗糙度要控制在Ra0.4以下，配合活塞上的格莱圈、斯特封组合密封，能在16MPa的额定工作压力下保证内泄漏量控制在允许范围内；导向套的长度要达到活塞杆直径的1.2倍以上，才能为活塞杆提供足够的支撑刚度，尤其是水平安装的工况下，足够的导向长度能避免活塞杆伸出过长时出现下垂刮蹭缸筒内壁的问题。

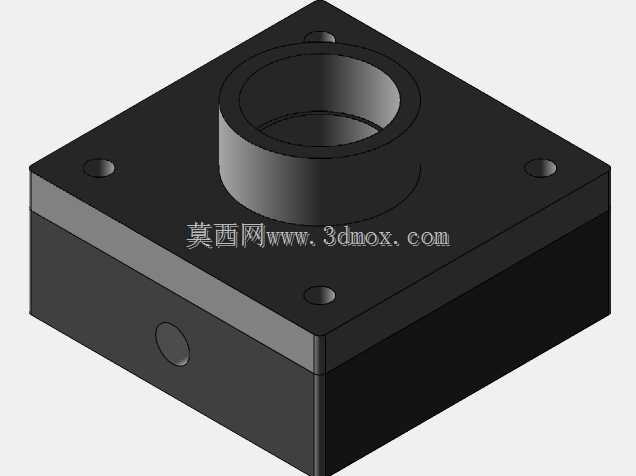

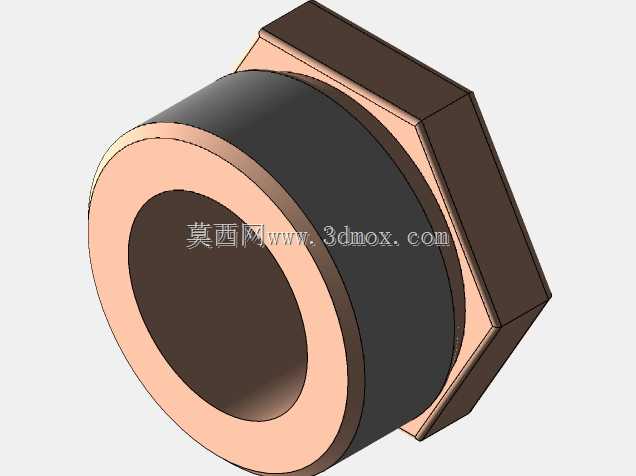

从功能特性上看，这款缸的无杆腔进油时可输出大推力完成重载推送，有杆腔进油时活塞杆缩回，回程速度更快，可根据实际工况需求在缸筒两端增设缓冲套，在活塞行程末端实现节流缓冲，避免活塞刚性撞击端盖产生噪音与结构损伤。油口设置在端盖的侧面位置，预留了标准管螺纹的连接尺寸，方便现场布管时根据安装空间调整接头方向，不会和周边的机架结构产生干涉。在做三维建模时，所有密封槽的尺寸都严格按照对应密封件的标准规格设计，没有随意更改槽宽与槽深，避免后续加工出来的零件出现密封失效漏油的问题，拉杆的螺纹旋合长度也做了足够的冗余，保证高压工况下连接结构不会出现松脱。
