不锈钢喉箍紧固连接件结构设计

这款喉箍是管路连接场景中极为常用的紧固配件，日常在给排水管路布设、汽车油路气路固定、通风软管对接、化工管路接驳等场景中都能见到它的身影，核心作用是为软硬管对接位置提供均匀的周向抱紧力，避免管路受流体压力冲击出现松脱、渗漏问题。

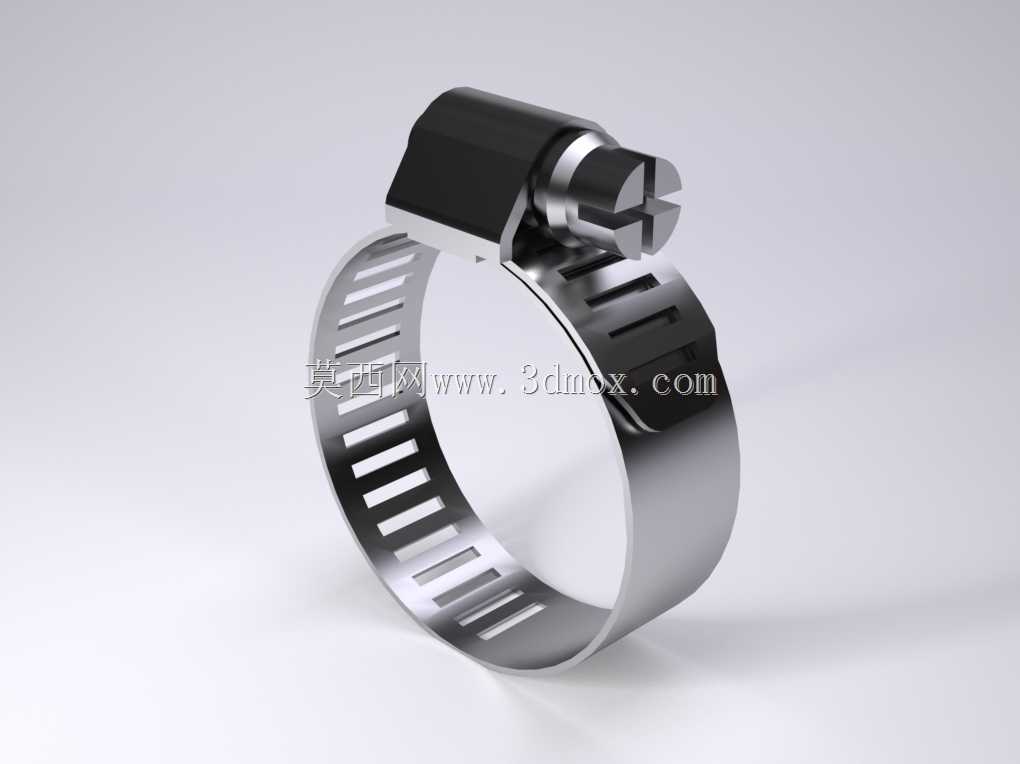

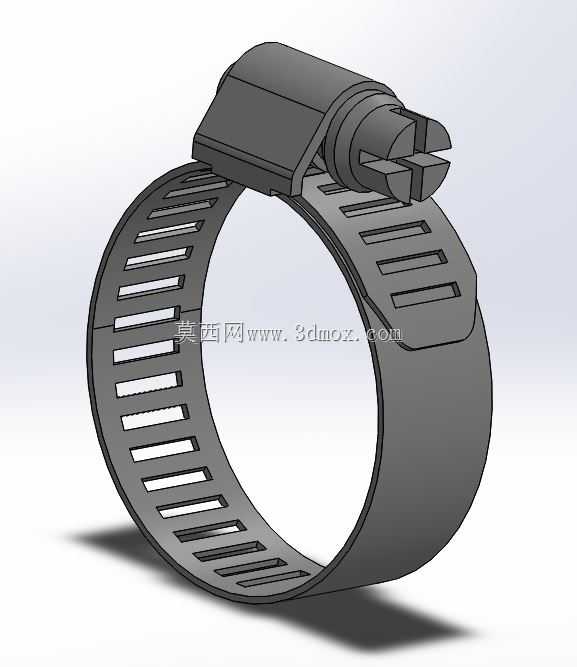

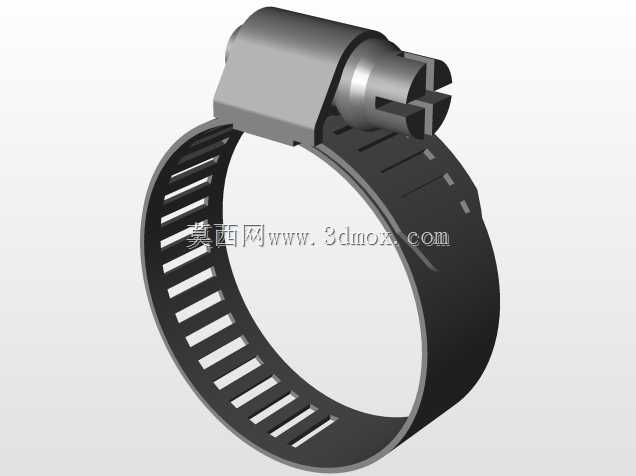

从功能特性来看，这款喉箍采用蜗杆传动的锁紧结构，钢带表面冲制了连续的等距通槽，与头部的蜗杆齿牙精准啮合，转动锁紧螺栓时，蜗杆会带动钢带逐步收束，抱紧力可以随着螺栓转动圈数线性调节，适配不同壁厚、不同外径的管路对接需求，相比传统的铁丝绑扎、卡簧固定，它的锁紧力更均匀，不会出现局部应力集中导致的软管被切损问题，同时可反复拆装调节，后期管路维护时不需要破坏配件就能完成拆卸重装。

设计过程中首先要考虑钢带的成型工艺，这款喉箍选用的是带连续冲孔的不锈钢带材，钢带的宽度、厚度根据适配的管径区间做了匹配，小通径的喉箍钢带厚度偏薄，避免收束时硬度过高无法贴合管路外壁的弧度，大通径的喉箍钢带厚度相应增加，保证锁紧后钢带不会因为管路内压产生形变撑开。头部的锁紧座采用铆压结构与钢带一端固定，蜗杆与锁紧座之间预留了合理的转动间隙，既保证蜗杆转动顺畅不卡滞，又避免间隙过大导致齿牙啮合错位，出现锁紧滑牙的问题。锁紧螺栓的头部做了一字槽结构，适配普通螺丝刀、套筒等常用工具，现场安装不需要专用工装就能完成操作。

安装边界方面，这款喉箍的适配管径覆盖对应钢带的最小收束直径到最大展开直径，安装时需要先将喉箍套在对接管路的外层，调整到对接位置的居中区域，避免偏置导致一侧抱紧力不足，锁紧时要均匀施力，根据管路材质控制锁紧力矩，橡胶类软管锁紧到接触面出现轻微形变即可，硬管对接时可以适当增加力矩保证密封。钢带的边缘做了钝化处理，没有尖锐的冲切毛刺，安装过程中不会划伤操作人员，也不会割伤软管外壁。整体结构没有多余的冗余部件，所有结构都服务于抱紧锁紧的核心功能，在满足紧固强度要求的前提下，尽可能压缩了整体的径向尺寸，安装后不会占用过多的管路周边空间，适合在设备内部管路排布密集、安装空间局促的场景下使用。
