CBN镶块可转位平面铣削刀具结构

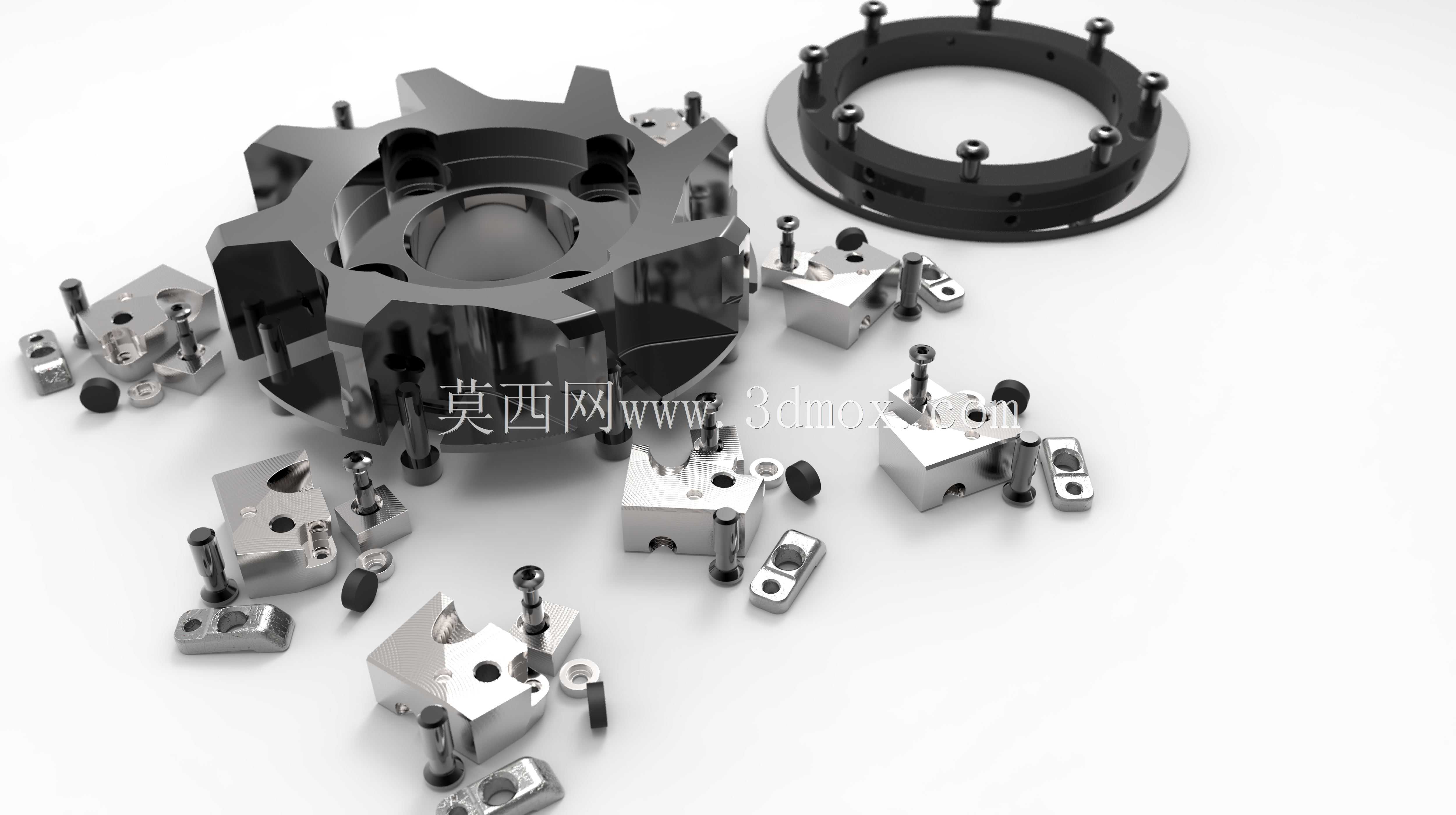

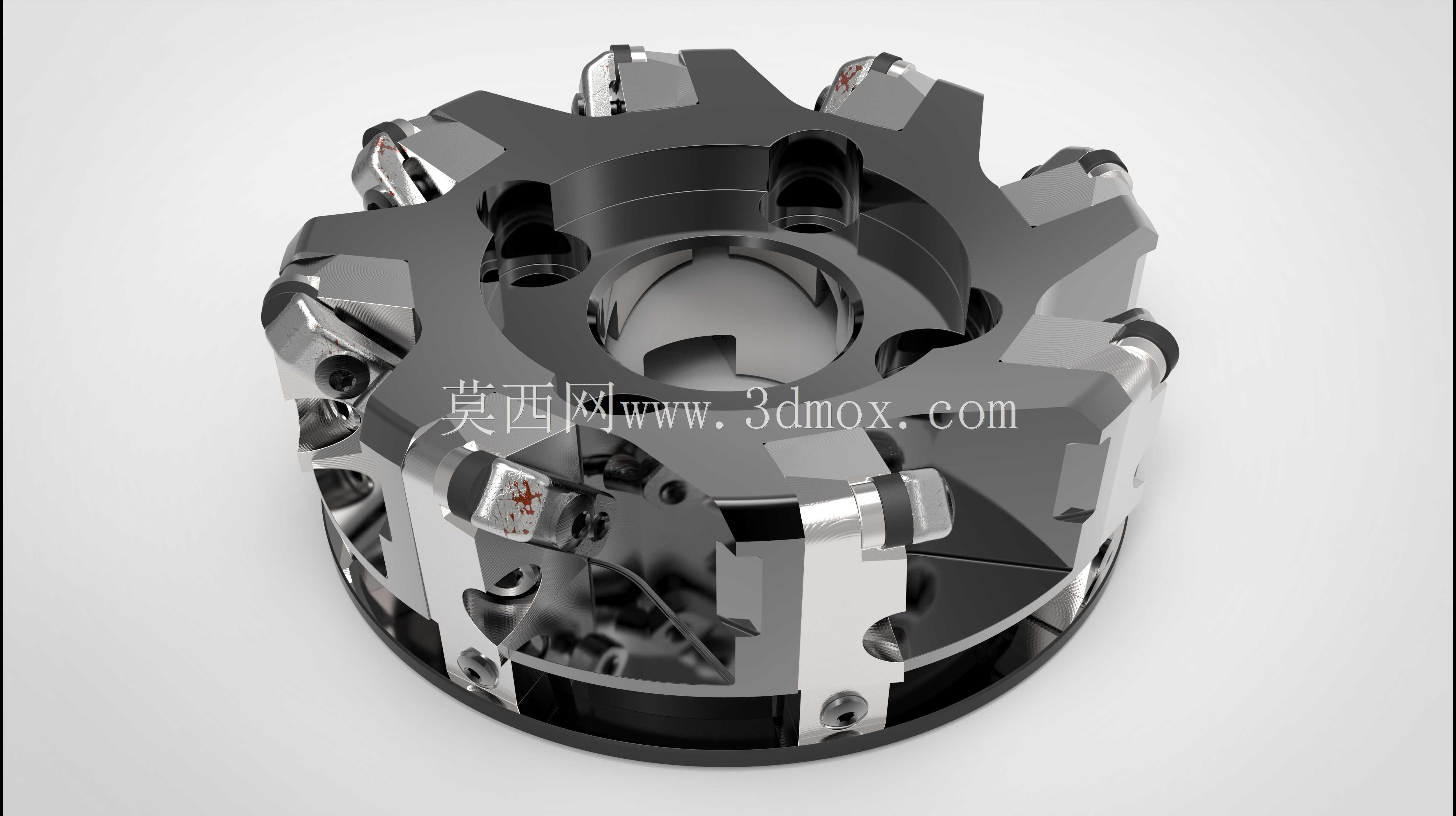

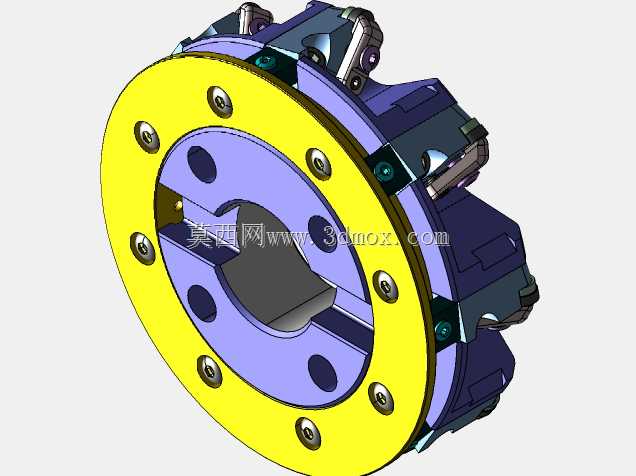

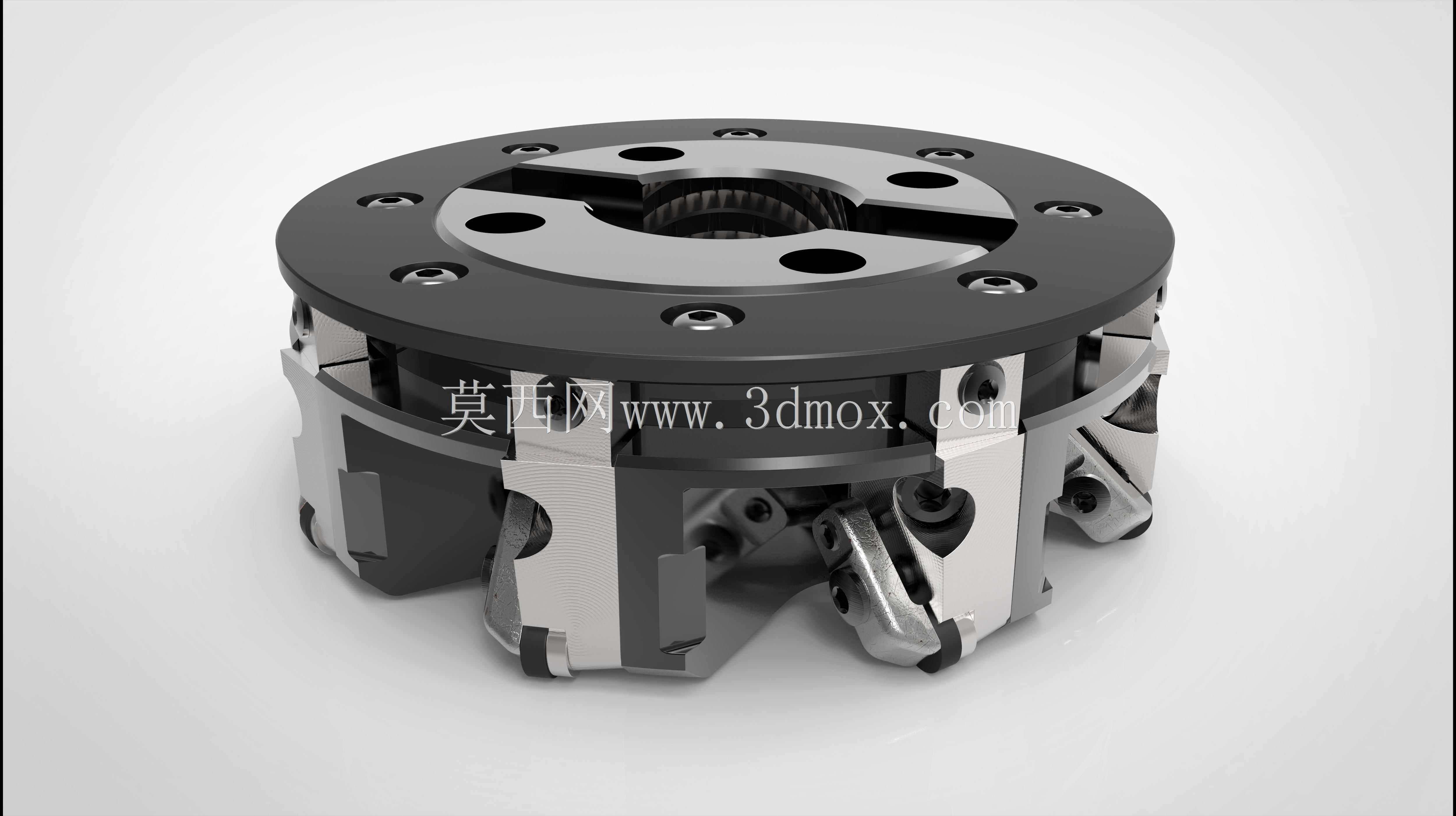

这款镶装CBN刀片的平面铣刀，核心面向淬硬钢、冷硬铸铁、高硬度合金等难加工材料的端面铣削工序，在重型机械制造、汽车零部件加工、模具钢粗精铣场景中应用广泛，尤其适配龙门铣床、立式加工中心的大平面高速铣削工况，可替代传统硬质合金铣刀完成硬材料的一次成型加工，减少后续磨削工序的工作量。从结构设计来看，刀体采用分体式模块化布局，中心设置标准机床主轴连接接口，接口内的花键结构可传递大切削扭矩，避免高速重切削时出现刀体打滑移位的问题；刀盘周向均匀分布多个刀夹安装位，每个刀夹通过内六角螺钉与刀体主体刚性连接，刀夹上的CBN刀片采用楔块压紧结构，刀片磨损后可快速转位更换，无需重新对刀，能大幅缩短换刀辅助时间。刀体上的多组沉头孔用于刀盘上下基体的锁紧连接，装配时需按对角线顺序逐步拧紧螺钉，保证刀体端面跳动控制在0.02mm以内，避免加工时出现振纹。设计过程中重点考量了切削时的排屑与散热需求，相邻刀夹之间预留了足够的排屑空间，切屑可沿刀夹侧面的导流面快速排出，不会在刀体内部堆积刮伤已加工表面；刀体表面做了发黑防锈处理，可适配切削液喷淋的加工环境，长期使用不会出现锈蚀卡滞的问题。安装边界方面，刀盘的轴向总高度、外径尺寸均符合通用面铣刀的安装规范，可直接适配标准刀柄的连接尺寸，无需额外定制过渡接盘；刀片的伸出量经过精确计算，既保证足够的切削深度，又避免刀片悬伸过长引发崩刀问题，单刀片可承受的切削线速度可达普通硬质合金刀片的3-5倍，进给量可根据加工材料硬度在0.1-0.3mm每齿区间调整。刀夹的定位槽设计有微调结构，可对单个刀片的径向跳动进行微米级调整，保证所有刀片参与切削时的切削量均匀，延长整刀的使用寿命，加工后的工件平面度可稳定达到IT7级精度，表面粗糙度可控制在Ra1.6以内，满足多数精密零部件的平面加工要求。
