抱夹式木材切削加工设备结构设计

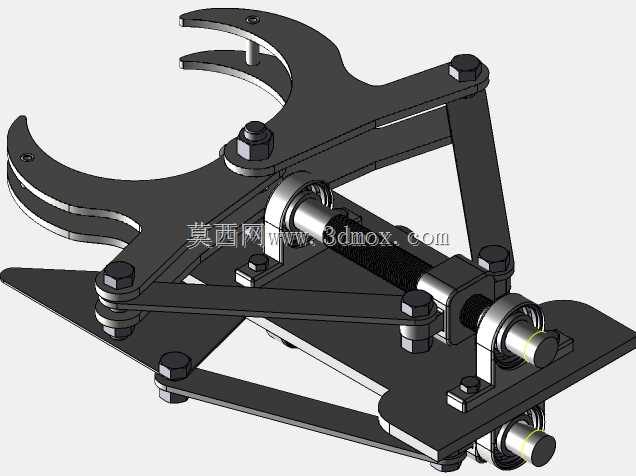

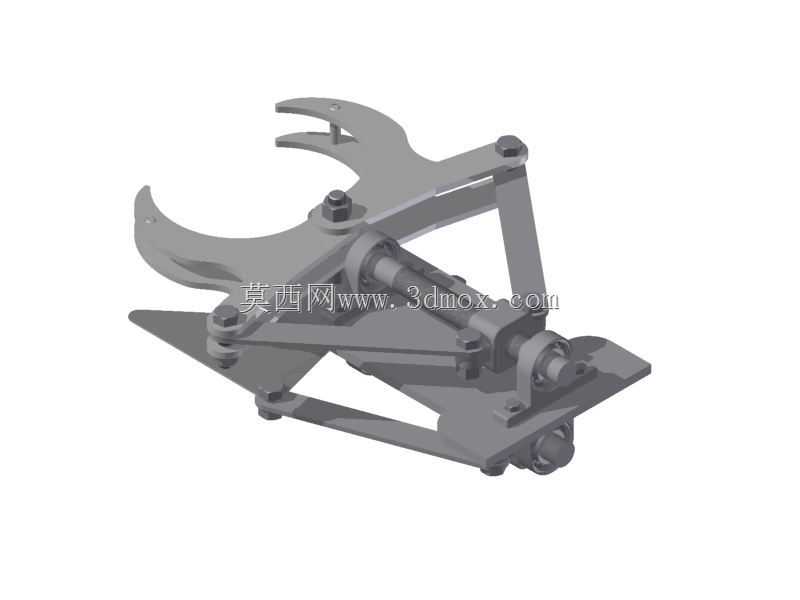

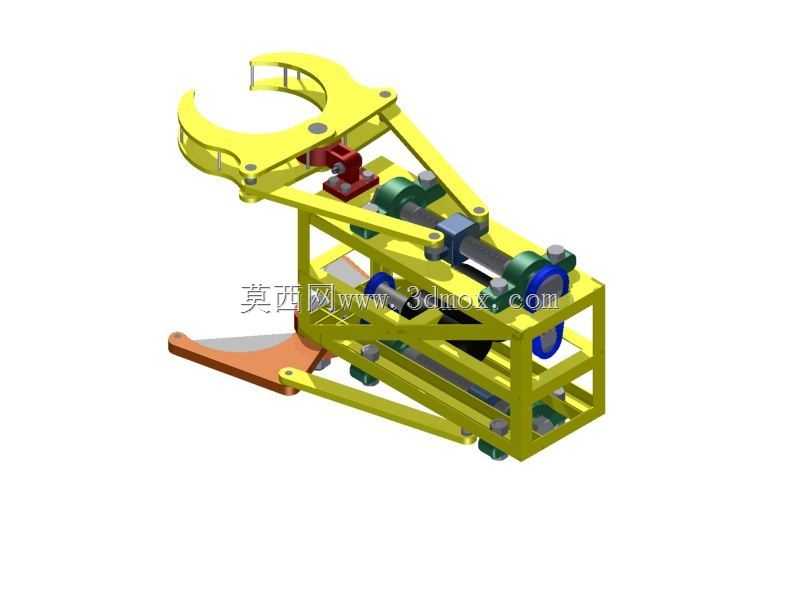

这款抱夹切削一体式木材加工设备，主要面向林间枝桠材处理、小型木材加工点的原木截断切片作业场景，可直接挂载在移动作业平台或固定工位支架上，适配直径150mm以内的圆木、枝桠材的定长切削与初步分片加工，替代传统人工持锯作业的高风险模式，也可配套在小型木材粉碎生产线前端完成木料预切段工序。设备整体采用框架式焊接主体作为承载基体，安装基准面预留四个直径14mm的螺栓固定孔位，整体安装边界控制在长620mm、宽380mm、高450mm范围内，无需额外浇筑混凝土基础，可直接固定在槽钢焊接的工位架上，适配移动作业车的车载安装空间要求。上部的弧形抱夹机构采用双铰点联动设计，抱夹内壁做了防滑齿形结构，配合中部的液压驱动推杆实现木料的自动对中夹紧，切削作业时抱夹锁止力可达到1200N，避免切削过程中木料窜动导致的切口歪斜、崩刀问题；切削刀组采用摆臂式安装结构，刀片采用高速钢材质，刃口角度磨制为28度，兼顾硬木切削的锋利度与抗冲击性能，摆臂的回转行程通过限位螺栓可调，可实现10-50mm厚度的木片切削，也可调整限位完成整根木料的截断作业。设计阶段优先考虑了野外作业的维护便利性，所有转动铰点均采用带防尘圈的自润滑轴承，无需频繁加注润滑脂，驱动缸的安装位置做了下沉式布局，避免切削过程中木屑飞溅堆积在缸体活塞杆表面造成密封件磨损；框架主体的型材选用40*40的方管焊接，焊后整体做去应力退火处理，避免长期切削振动导致的框架变形，刀组的传动部位设置了可快速拆卸的防护罩，日常更换刀片、清理积屑时无需拆解整体结构，单人即可在5分钟内完成刀片更换作业。设备的气液管路全部沿框架内侧的走线槽布置，外部无裸露管线，避免林间作业时被枝桠勾挂造成管路损坏，抱夹的开合行程设置了接近开关反馈，可配套接入小型自动化生产线的控制系统，实现上料、夹紧、切削、松夹的全流程自动作业，无需人工手动触发操作。针对不同硬度的木料切削需求，刀组摆臂的驱动端预留了压力调节接口，可根据切削木料的硬度调整驱动压力，切削软质松木时降低压力减少刀片损耗，切削硬杂木时提升压力保证切削顺畅，不会出现卡刀、木料劈裂的问题。
