四千瓦磨削电主轴结构设计方案

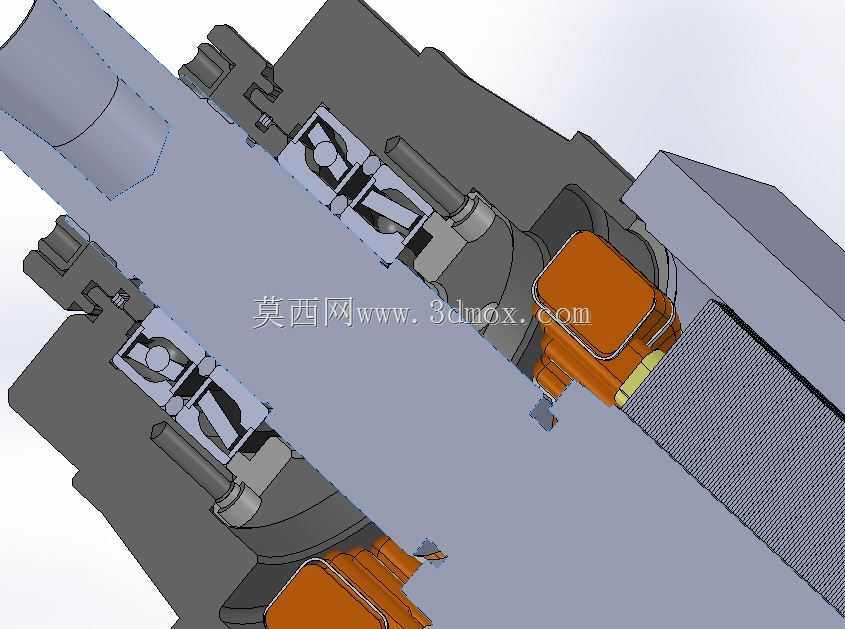

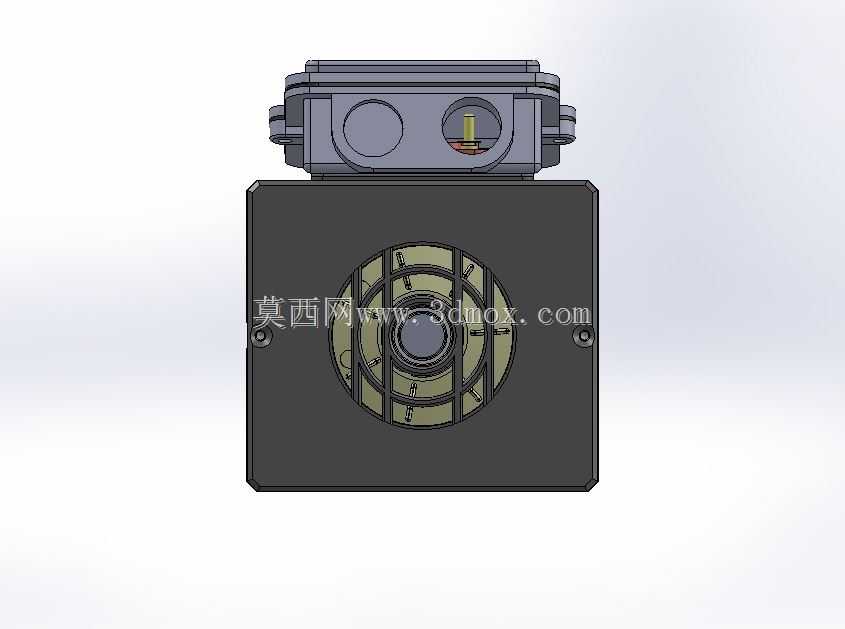

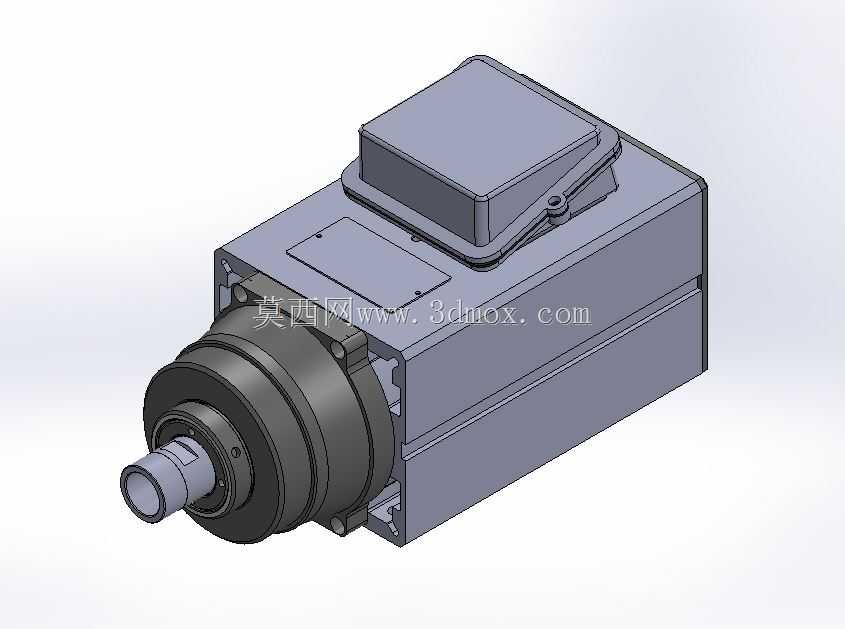

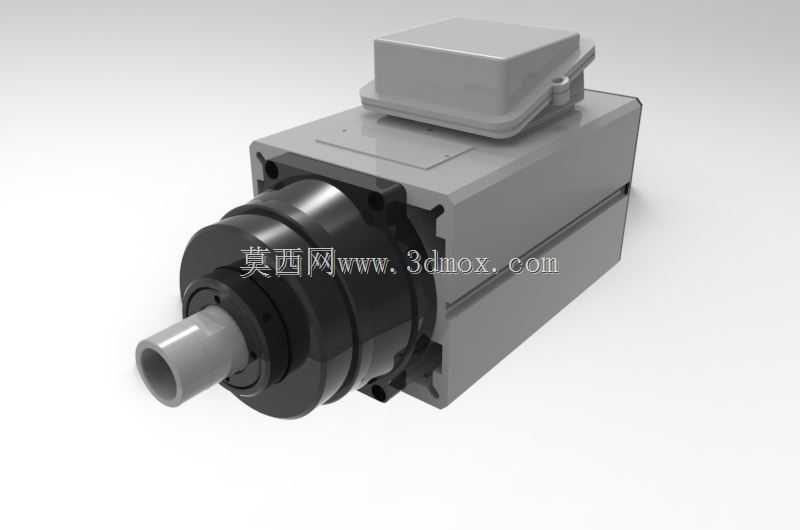

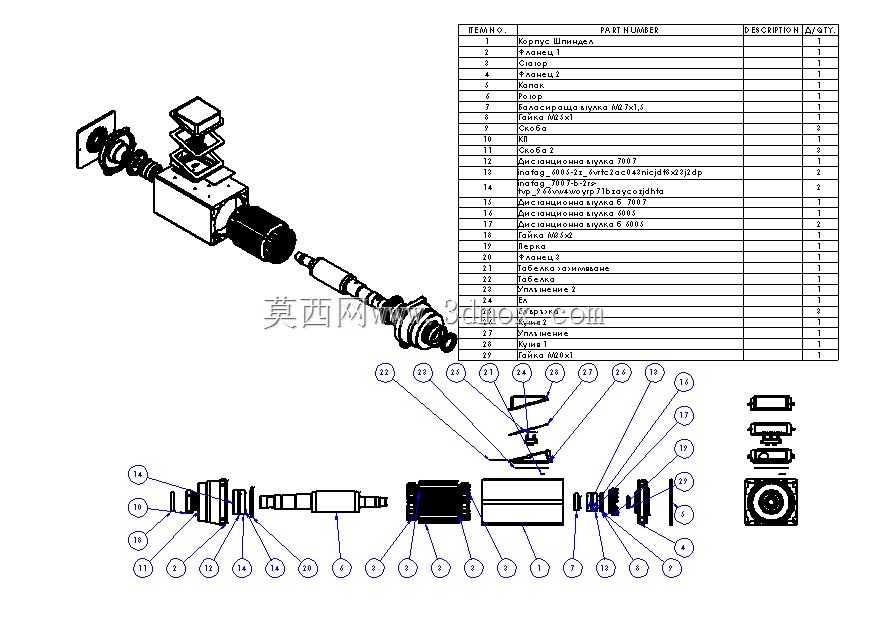

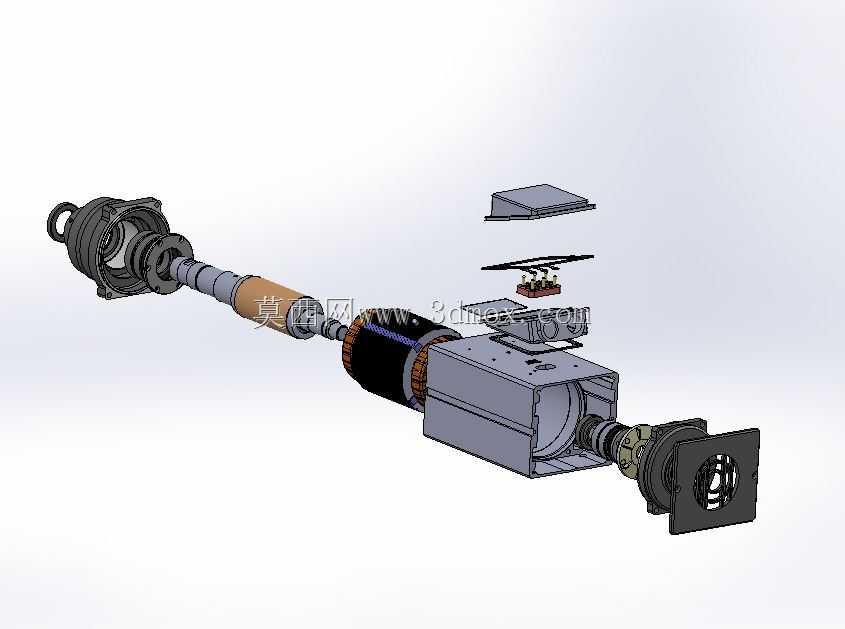

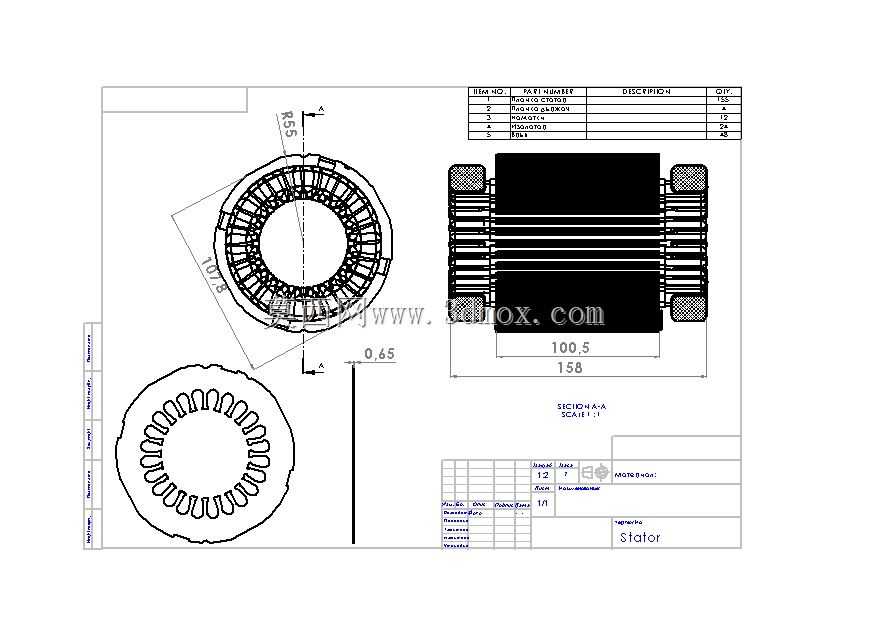

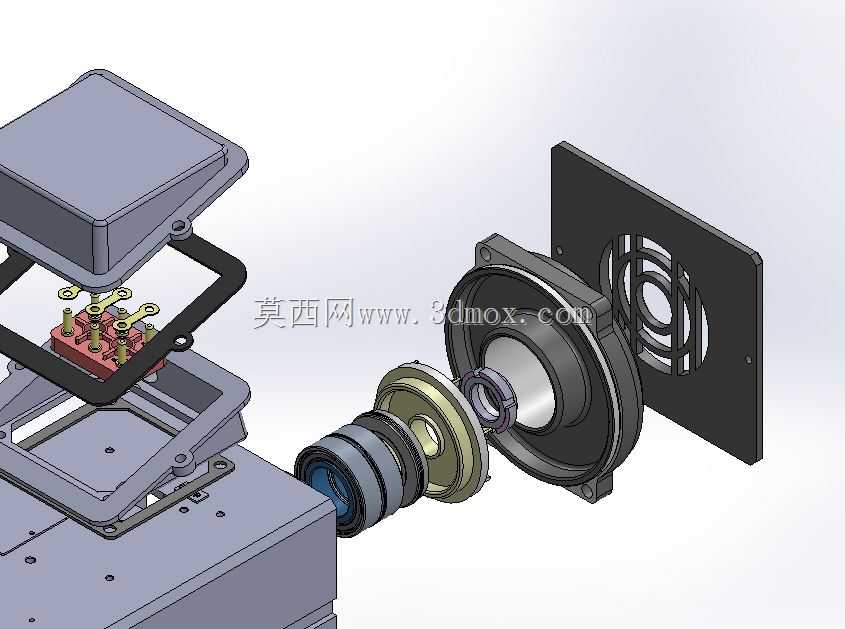

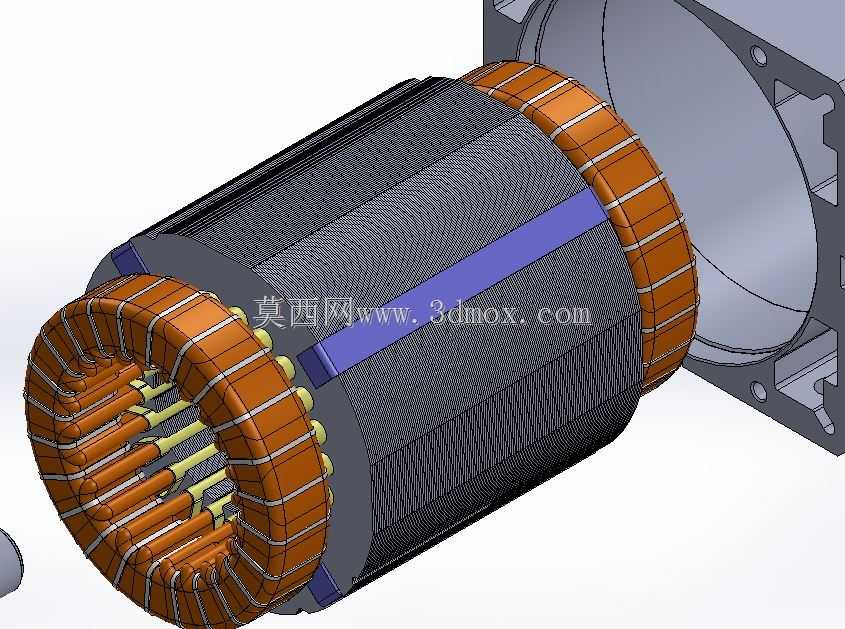

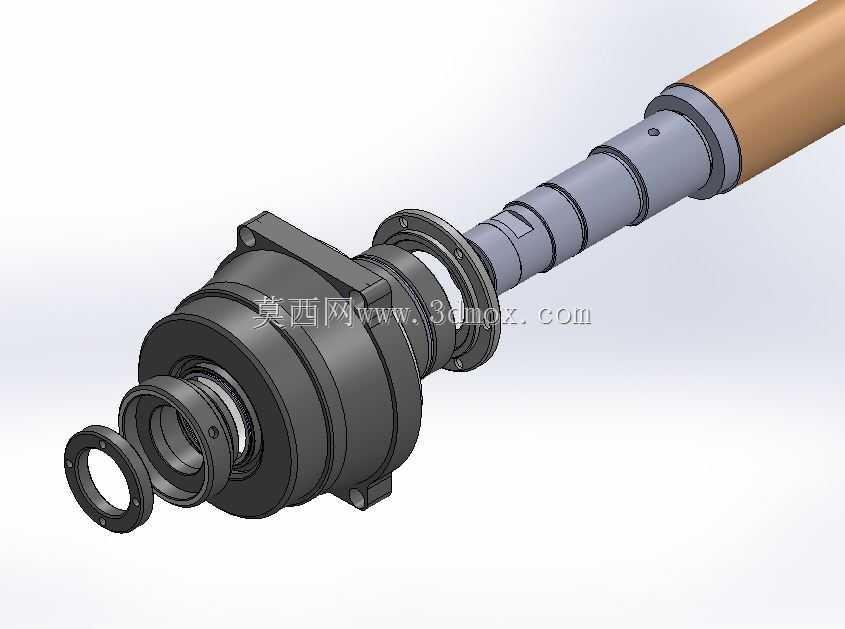

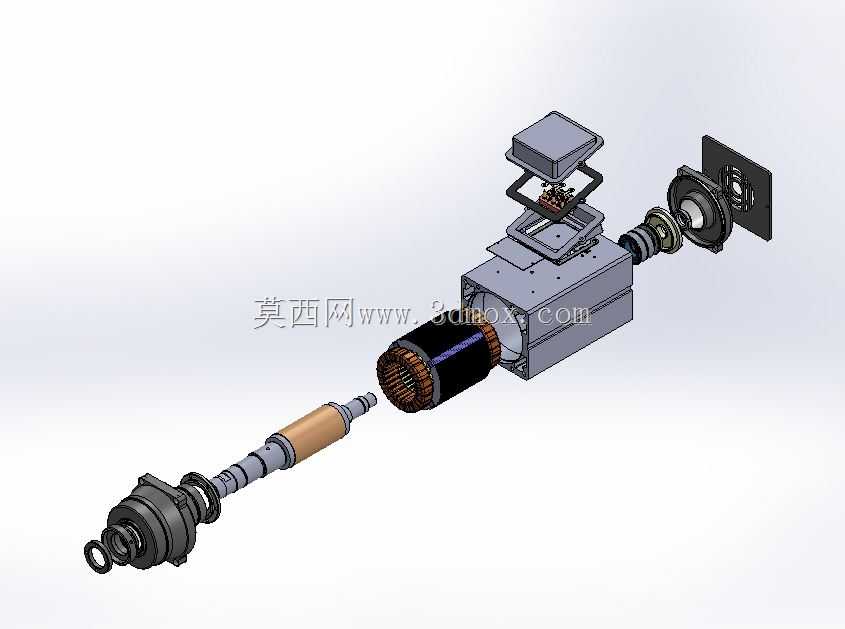

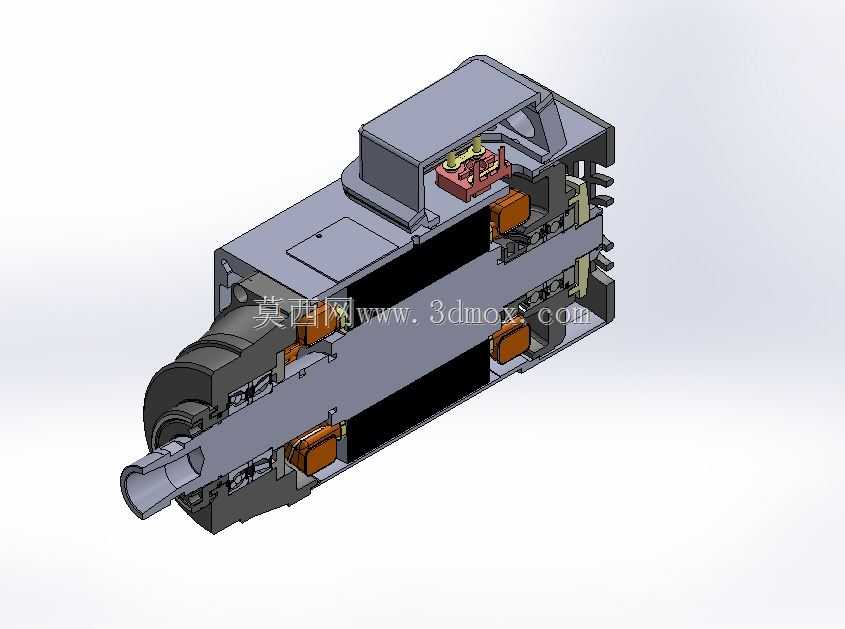

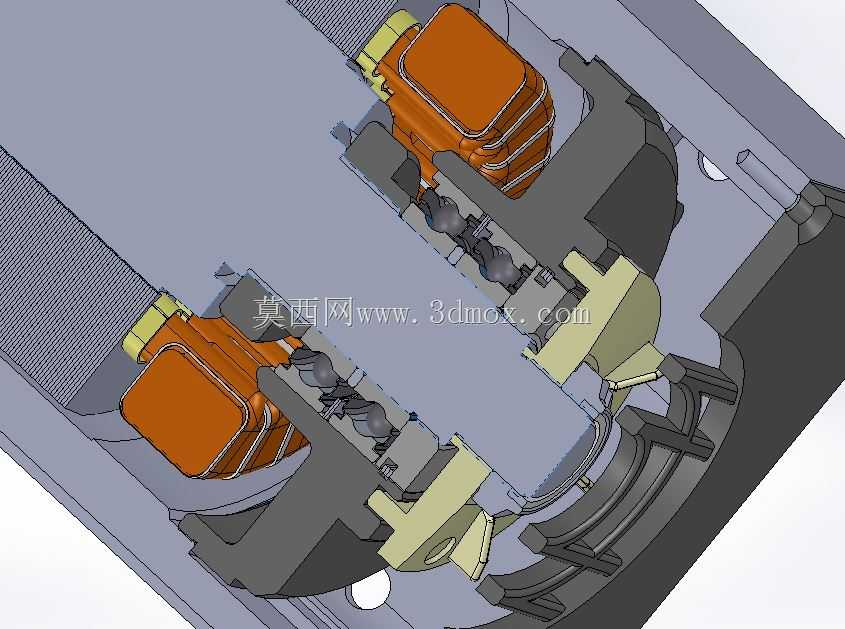

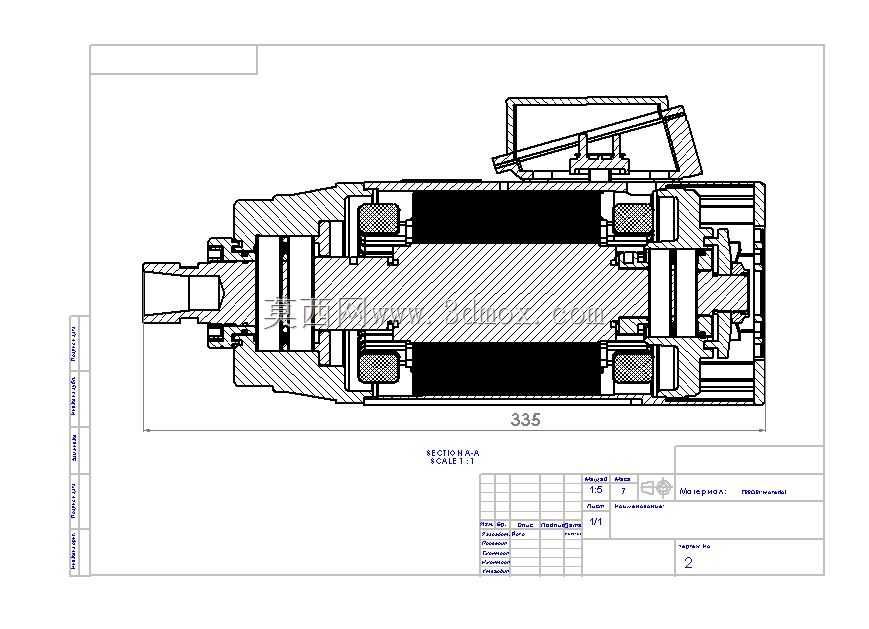

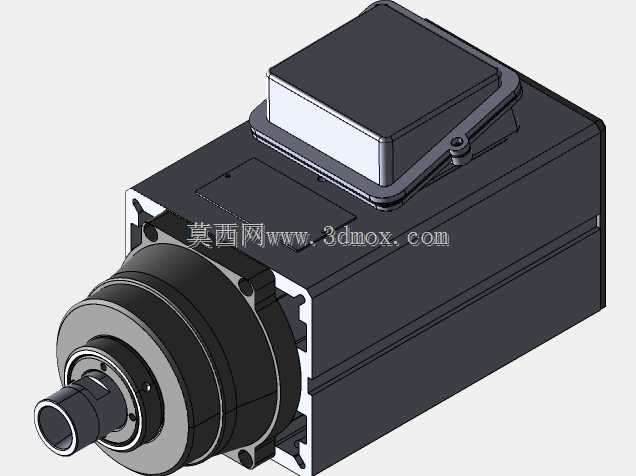

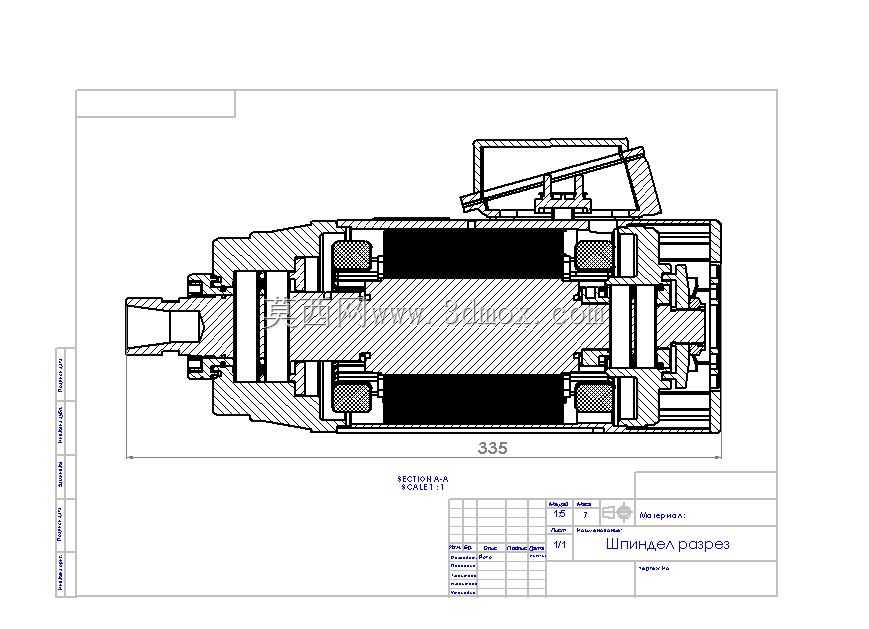

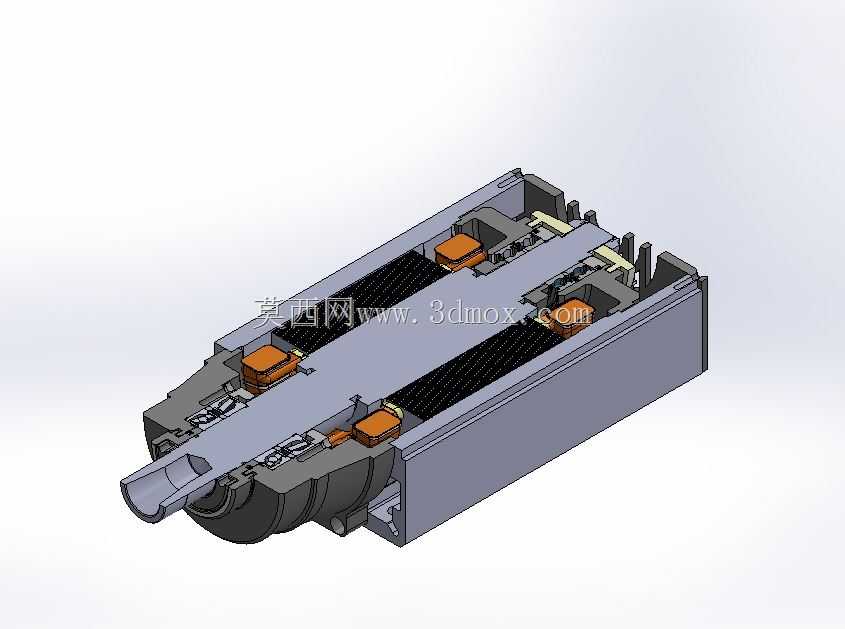

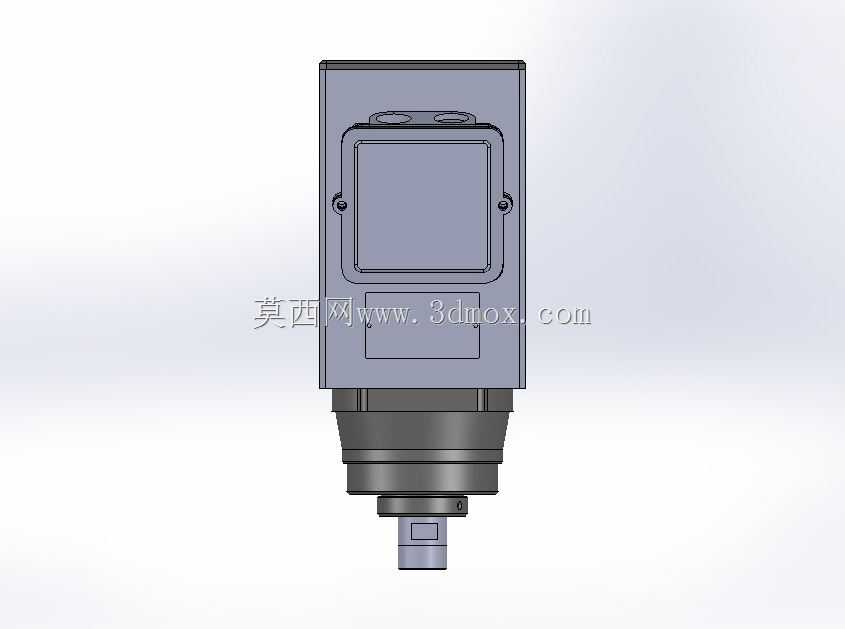

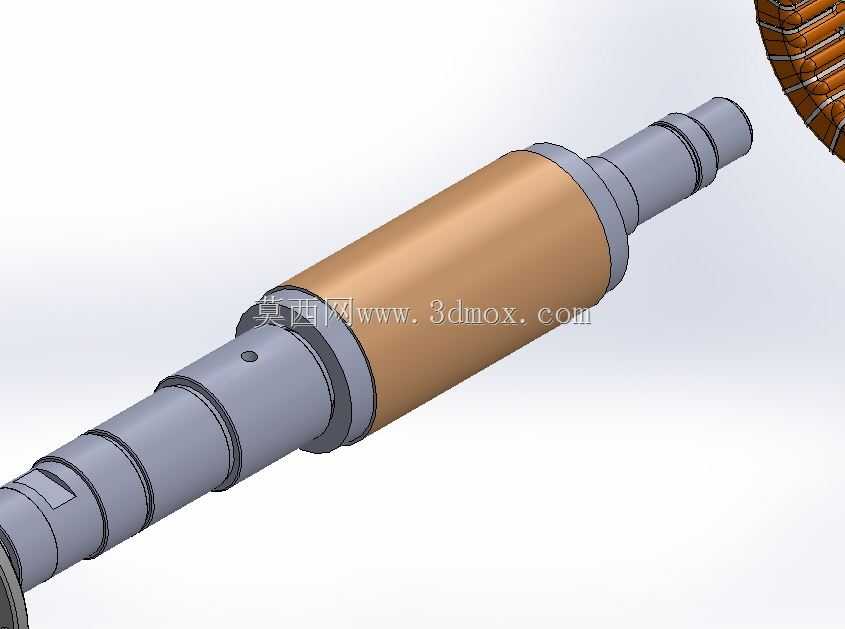

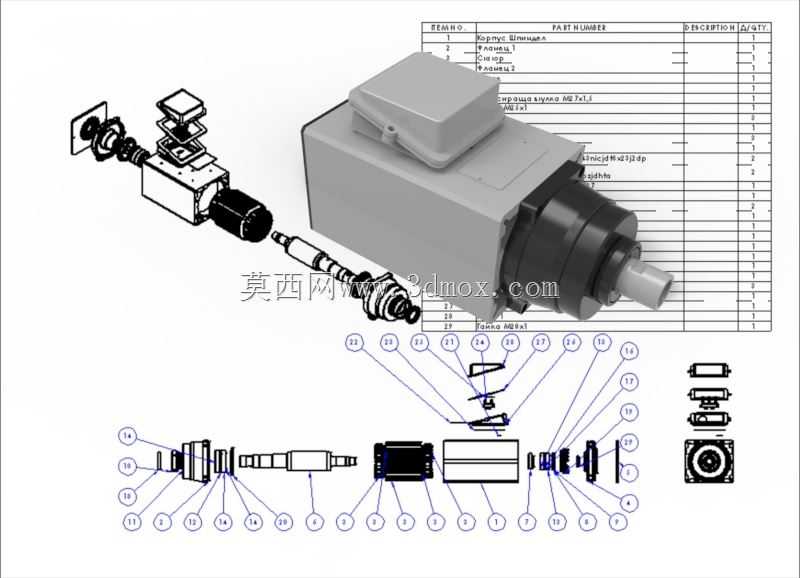

这款四千瓦功率等级的电主轴，主要面向中小型精密磨削、轻铣削加工场景设计，常见于小型数控磨床、雕铣设备、专用去毛刺工位的动力输出端，也可适配自动化生产线里的固定式加工单元，作为高速旋转的执行部件承担切削动力输出。从结构拆解来看，整体采用方形安装机座设计，机座侧面预留标准安装孔位，安装时可直接通过螺栓锁紧在设备安装面板上，不需要额外设计复杂的转接夹具，安装面平面度公差控制在0.02mm以内，能保证装配后主轴轴线与安装基准的垂直度满足加工精度要求。接线盒设置在机座顶部，采用侧翻式密封结构，防护等级满足常规工业车间的切削液飞溅防护需求，接线端子预留足够的线缆弯折空间，现场接线时不需要额外拆解主轴主体结构，降低现场装配的操作难度。主轴内部采用前后两组配对角接触轴承支撑，轴承预紧结构通过后端的锁紧螺母实现预紧力可调，拆解图里可以看到主轴芯轴从前端输出端一直延伸到后端编码器安装位，芯轴各段轴颈的同轴度公差按IT5级设计，保证高速运转时的径向跳动控制在微米级。前端输出轴采用标准ER夹头安装结构，可适配不同直径的刀具、砂轮杆，更换耗材时只需要通过配套扳手锁紧即可，不需要拆解主轴密封结构。前端密封采用多层迷宫式密封结构，能有效阻挡加工过程中的磨削碎屑、切削液进入轴承腔，避免轴承过早磨损失效。从安装边界来看，整体外形为规整的长方体结构，轴向总长度控制在适配小型设备安装空间的范围内，径向最大尺寸不超过常规小型主轴的安装预留尺寸，设备设计时只要预留对应方形安装位的空间，以及后端接线、散热的操作空间即可完成布置。散热方面机座本体采用导热性能较好的铸铁材质，表面预留散热筋结构，四千瓦持续运转时的热量可通过机座直接传导到安装面板上辅助散热，不需要额外加装复杂的外部水冷管路，降低配套设备的设计复杂度。从设计思路上，这款主轴优先考虑了现场维护的便捷性，拆解图里的所有零部件都采用模块化设计，轴承、密封件、锁紧螺母都是标准通用件，后期维护更换配件时不需要定制特殊零件，能大幅降低设备后期的运维成本。转子与定子的配合间隙按高速电机的常规设计值预留，保证运转时的气隙均匀，避免出现扫膛问题，后端的转子位置检测部件安装位预留了调整间隙，装配时可微调检测间隙保证信号采集稳定。
