手动进给式Dremel旋转刀具小型铣床结构

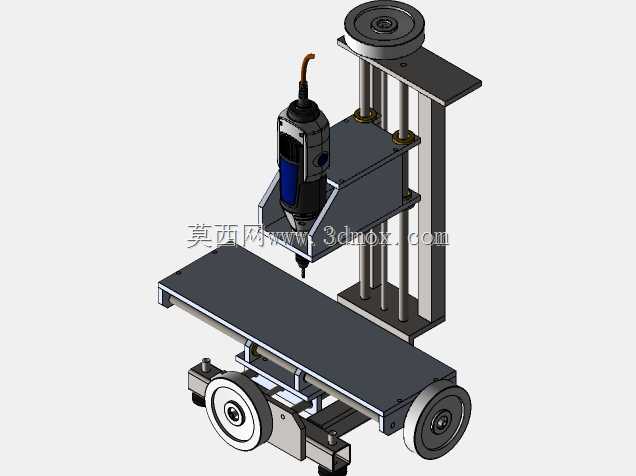

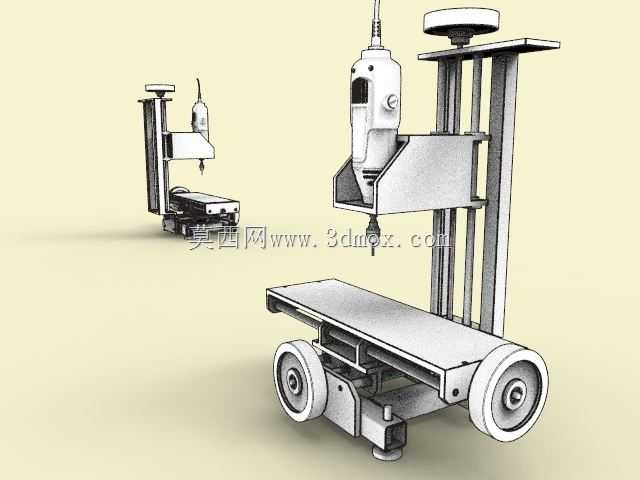

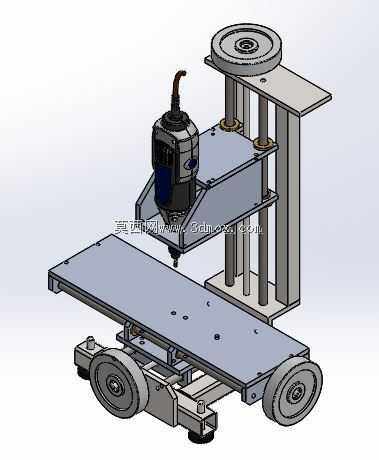

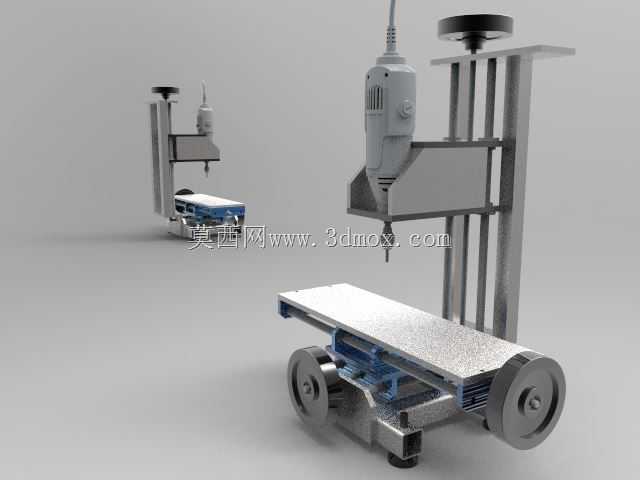

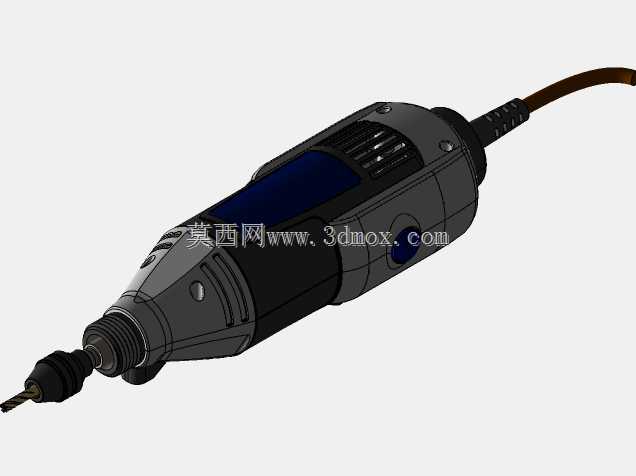

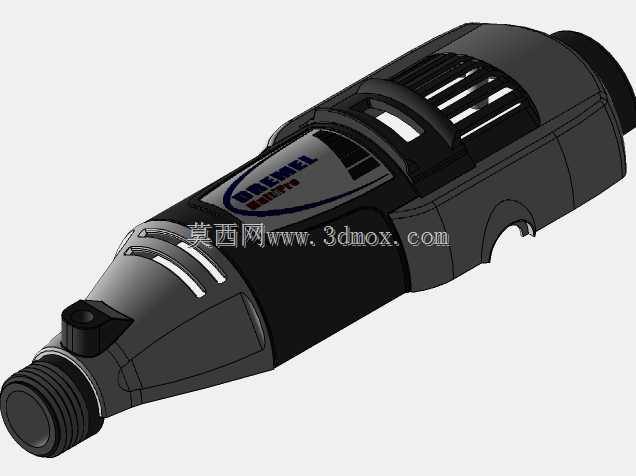

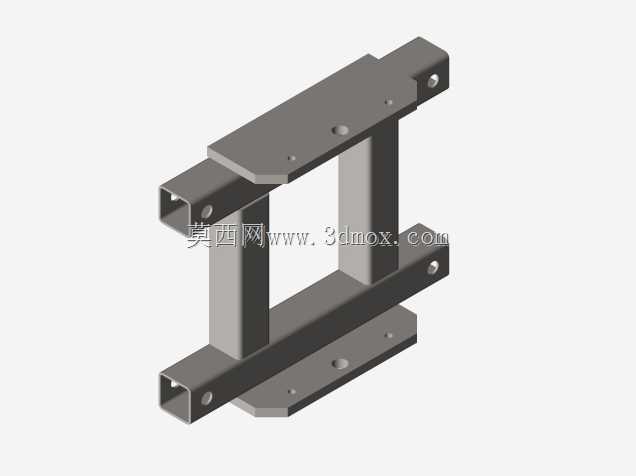

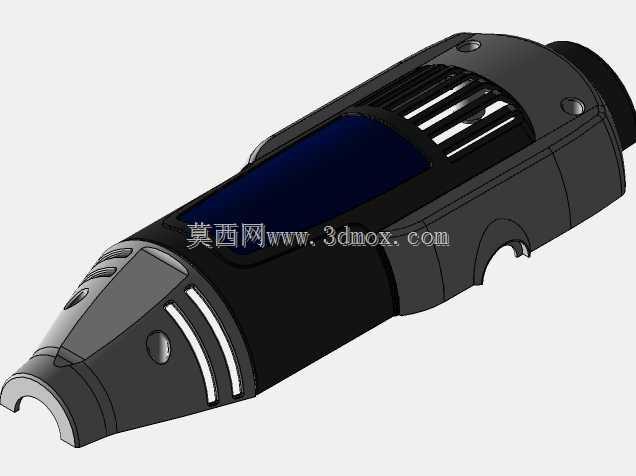

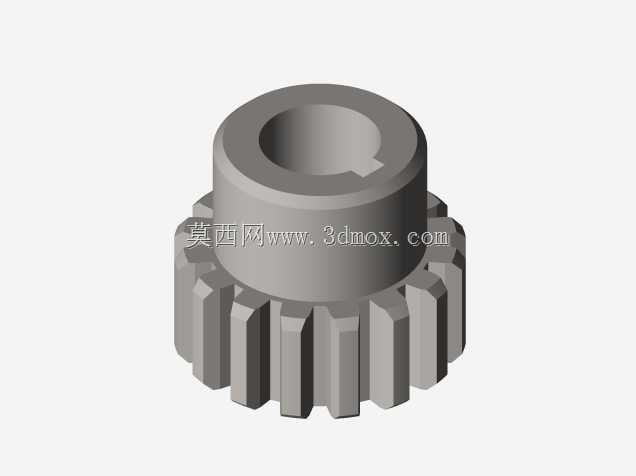

这款小型铣床围绕Dremel旋转刀具的加工特性搭建，主要面向小尺寸工件的轻量铣削、刻划、修边作业场景，适配模型制作、小型五金件修配、电子元件外壳加工、手板件微调这类对加工行程要求不高、切削载荷偏小的加工需求，可放置在常规工作台面上使用，无需额外做地基固定，适合个人加工间、小型工坊、实验室试制场景配置。设备整体采用立式布局，上部为旋转刀具安装模组，通过四根立式光轴做导向支撑，刀具安装板可沿光轴做竖直方向的进给调整，调整到位后可通过侧边的锁紧结构固定位置，顶部设置的带轮结构预留了后续加装进给驱动的安装位，可根据使用需求拓展自动进给功能。下部的工件承载平台采用滚轮式手动进给结构，平台下方配置四个导向滚轮，沿底部的基准导轨做X方向的水平移动，平台本身预留了多组工件安装螺纹孔，可搭配压板、小型平口钳固定待加工工件，滚轮的阻尼可通过侧边的调节螺钉调整，避免手动进给时出现窜动影响加工精度。设计过程中大量采用市面可直接采购的标准五金件，光轴、带轮、锁紧螺钉、滚轮组件均为通用市售规格，无需单独开模定制非标零件，加工制作时仅需对板材件做裁切、钻孔、攻丝处理即可完成装配，大幅降低了自制设备的加工门槛。当前版本为纯手动控制结构，竖直方向的刀具进给靠手动调整安装板高度锁定，水平方向的工件进给靠手推平台沿导轨移动，操作时可根据加工需求灵活控制进给速度，适合对加工精度要求不极端苛刻的轻载加工场景。设备的安装边界控制紧凑，整体占地面积不超过常规台式钻床的占用空间，竖直方向的最大行程可满足厚度50mm以内工件的加工需求，水平进给行程可覆盖长度300mm以内的工件加工范围，刀具安装位兼容标准尺寸的Dremel系列旋转工具，换装不同规格的铣头、磨头、钻头即可完成铣槽、平面修磨、钻孔、雕刻等不同类型的加工作业。结构设计上优先考虑装配调试的便捷性，所有连接部位均采用可拆卸的螺纹连接，后期维护更换零件时无需做破坏性拆解，导向部位预留了润滑注油空间，长期使用时可定期加注润滑脂降低导向副的磨损，底部的支撑脚可调整高度，能够适配不太平整的工作台面，保证设备放置时的水平度，避免加工过程中出现晃动。
