手持式轴承拉拔拆卸工装结构

　　这套手持式轴承拉拔工装面向设备检修、产线维护和机械装配场景，主要解决过盈配合轴承、轴套、衬套类零件从轴端或轴承座内取出的问题。现场维修中，轴承内圈与轴颈常采用过渡或过盈配合，直接敲击容易损伤轴面、座孔和相邻密封结构，拉拔工装通过均匀轴向施力，可把拆卸载荷集中作用在被拆零件上，降低连带损伤风险。

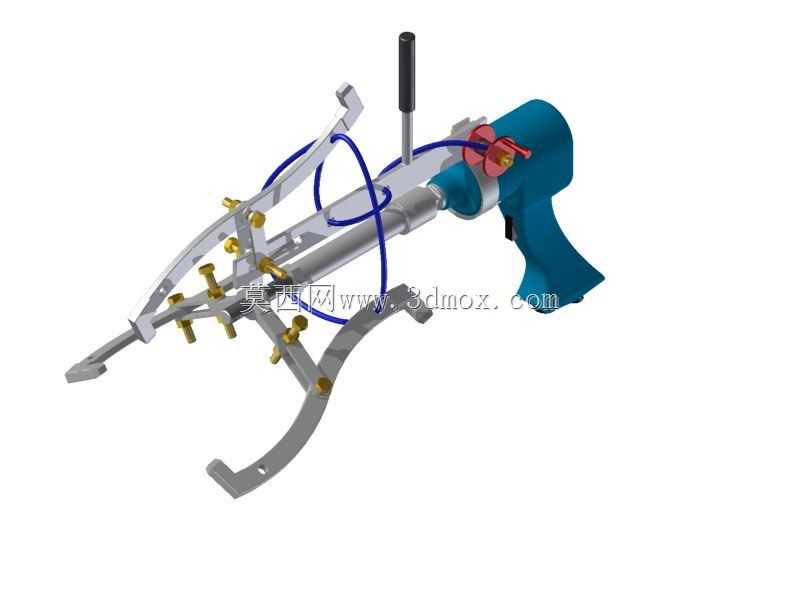

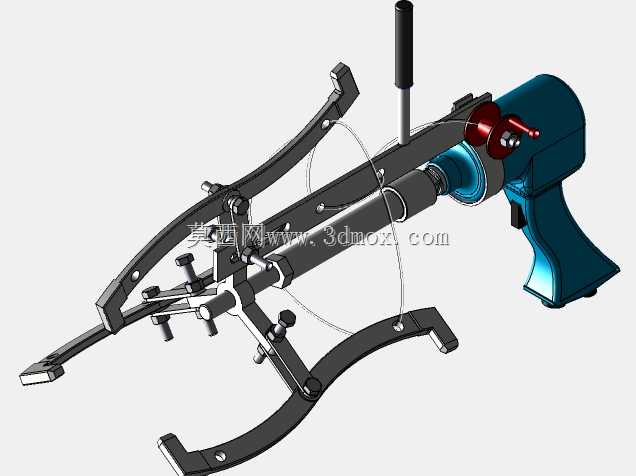

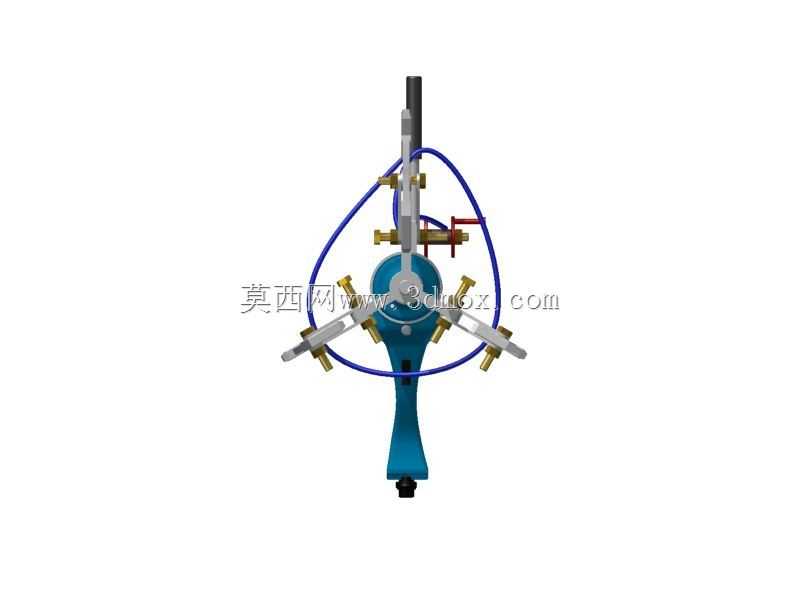

　　结构上采用枪柄式握持主体配合前端多爪拉持机构，操作人员可单手握持定位，另一手调节施力部件，适合空间受限的机床主轴、电机端盖、泵体、输送辊道和减速机输出轴检修。前端弧形爪架围绕轴系布置，多个可调勾爪分别勾住轴承外圈、内圈或相邻挡边，爪件位置通过紧固件调整，以适应不同直径和厚度的被拆件。中部导向杆承担轴向对中作用，避免拉拔过程中出现偏载；当爪点与受力中心不同轴时，容易造成卡爪滑脱、轴承外圈崩裂或轴颈拉伤，因此模型中导向、夹持和施力三条轴线需要保持一致。

　　动力执行部分集成在手持主体附近，通过推杆、丝杠或液压式顶压结构把旋转或泵入动作转化为直线拉力。顶杆端部对准轴端中心孔或加工平面，施力时轴端被顶住，爪架带动轴承沿轴向缓慢退出。该方式比普通冲击拆卸更稳定，也便于控制行程，尤其适用于不能承受锤击的精密轴系。旁侧管路和控制阀件体现了动力辅助方案的布局思路，软管走线避开爪架运动区域，控制阀靠近握把，方便在拉拔过程中随时启停或释放压力。

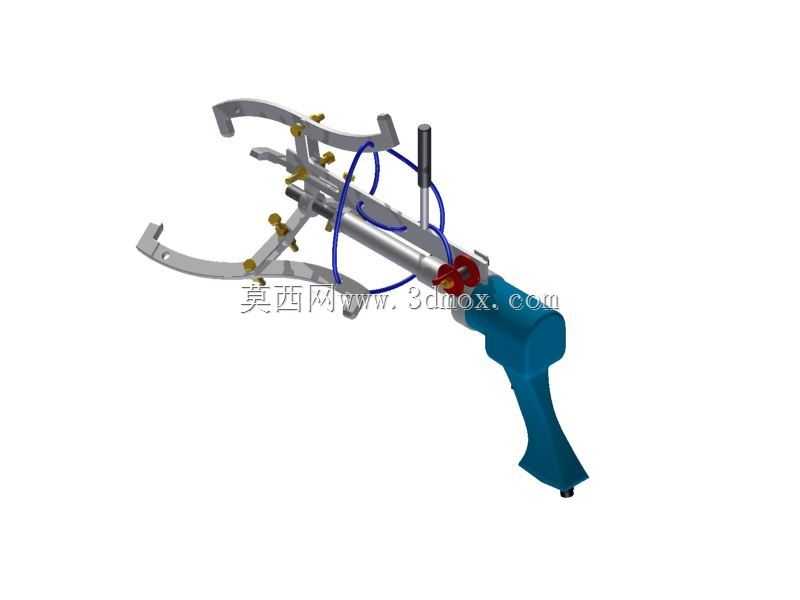

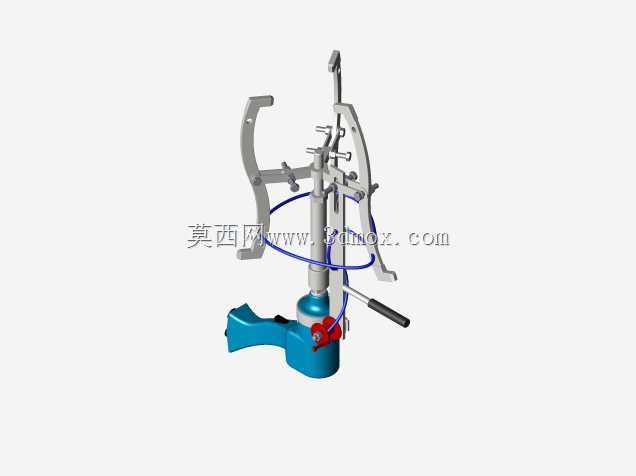

　　外形边界方面，枪柄主体位于后侧，前端爪架呈张开式环抱结构，整体长度需覆盖轴端外露长度、拉拔行程和手柄操作空间。爪架开度决定可夹持的轴承外径范围，勾爪深度则要匹配轴承厚度及座孔周围遮挡条件；若轴端周围有端盖、齿轮、带轮等障碍物，爪臂需要预留足够弯曲高度。模型中多处螺栓和调节节点用于更换爪位、锁紧开度和补偿磨损，设计时应关注螺纹强度、爪尖接触面积以及顶杆端面硬度。

　　从建模角度看，该作品把握持、对中、夹持、施力和管路控制整合在同一工装内，既保留了传统拉马的三爪受力逻辑，又通过手持动力单元提升了现场操作效率。结构设计人员可据此校核爪臂屈服安全系数、顶杆稳定性、手柄人机距离和不同开度下的干涉关系，从而形成适用于小中型轴承拆卸的专用维修工装。
