印尼牌照涂装用辊涂设备结构设计

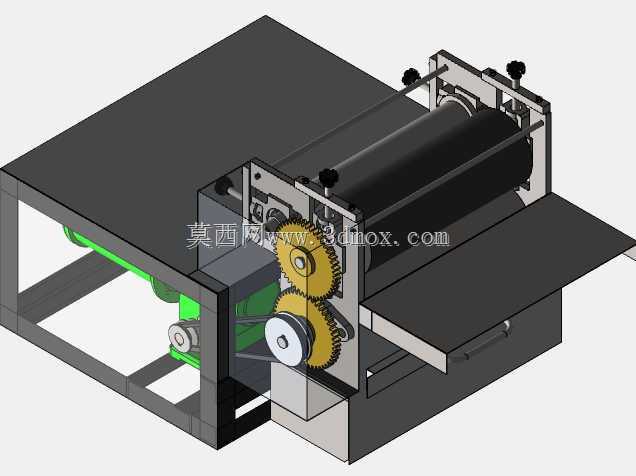

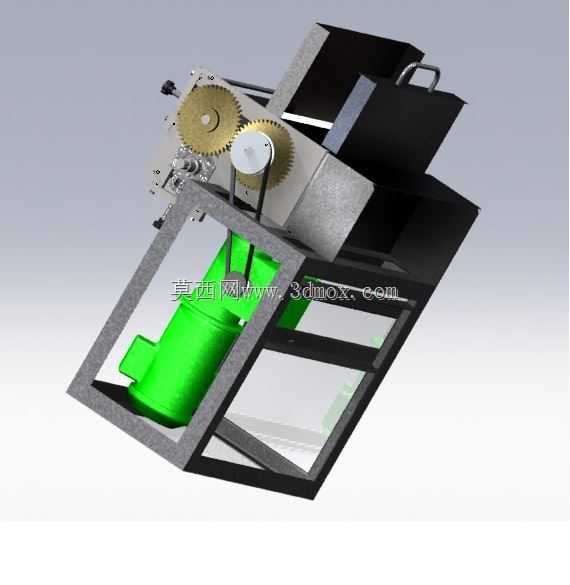

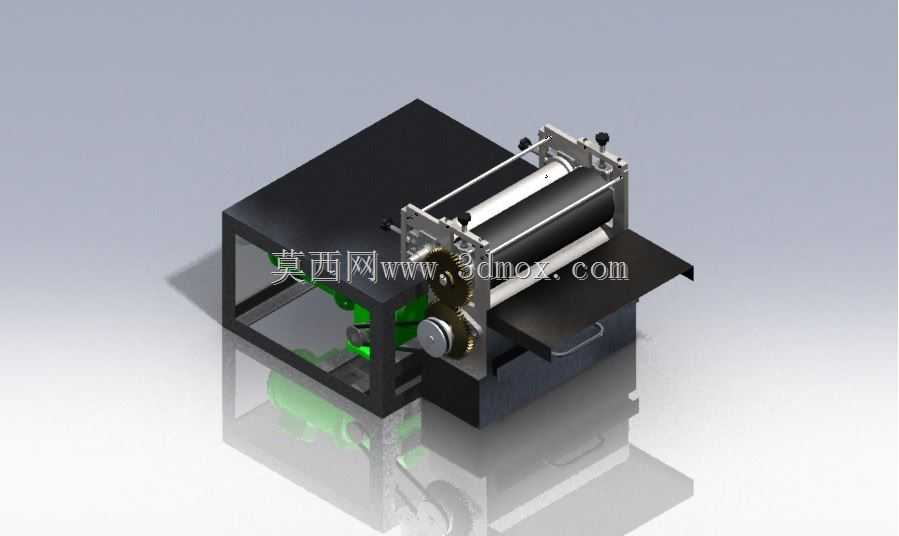

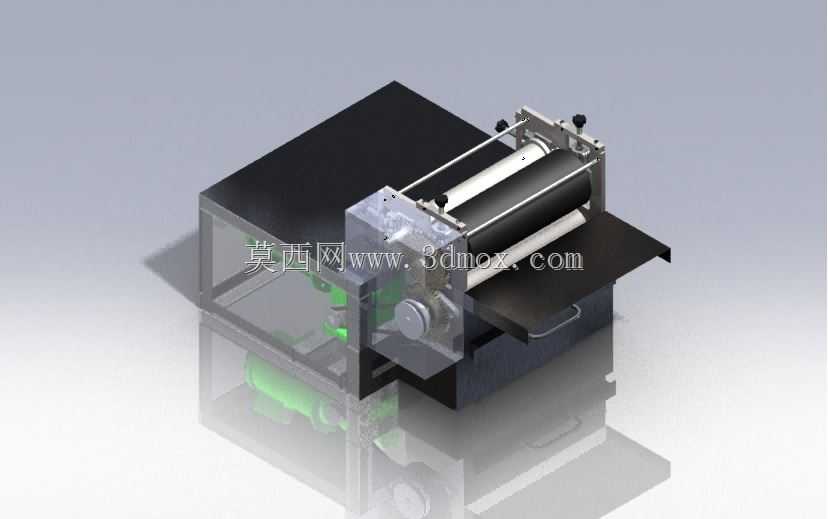

这款辊涂设备主要面向小型标牌加工场景，针对印尼牌照的表面涂装工序开发，整体结构紧凑，适配小批量多批次的牌照生产作业需求，可直接放置在常规车间工作台面上使用，无需额外做大型设备的地基预埋处理。设备核心作业单元为平行排布的双辊结构，上辊为涂覆胶辊，下辊为承托钢辊，两辊间隙可通过侧端的调节旋钮做微米级微调，适配不同厚度的牌照基材通过，保证涂覆层厚度均匀一致，不会出现局部漏涂或者涂料堆积的问题。设备下部集成了涂料储放与供给结构，内置的传动组件通过减速机构连接驱动辊轴，运转转速可根据涂料粘度、涂覆厚度要求做对应调整，作业时基材从设备侧端的进料托板送入，经过双辊挤压涂覆后从出料托板送出，单次走料即可完成单面色漆的均匀涂覆，相比手工刷涂的作业方式，涂覆效率提升数倍，且涂层表面平整度远高于手工作业效果。从结构设计思路来看，这款设备优先做了简化处理，整体框架采用标准铝型材拼接组装，侧端护板采用透明亚克力材质，既可以实时观察内部辊轴运转与涂料供给状态，也能快速拆卸做日常的辊面清洁、涂料更换维护，设备底部设置有抽拉式集液盘，可承接作业过程中滴落的多余涂料，避免污染车间作业台面。设备的安装边界尺寸控制在小型工作台可容纳范围内，整机重心偏下，放置在常规承重工作台面上即可稳定作业，无需额外做地脚固定，进料与出料托板采用外翻式设计，闲置时可向上翻折收纳，减少设备的存放占用空间。辊轴两端的轴承座采用快拆式结构设计，当需要更换不同粗糙度的涂覆辊、或者清理辊面干结的涂料残留时，无需拆解整机框架，仅需松开侧端的固定压块即可抽出辊轴完成维护作业，大幅降低日常运维的时间成本。设备的驱动单元内置在下部封闭腔体内，与上部涂覆作业区做物理隔离，避免涂料飞溅渗入传动部件造成磨损卡滞，传动路径采用齿轮啮合直连结构，传动效率高，运转过程无明显异响，长期作业的稳定性有充足保障。针对牌照基材的涂覆需求，设备的进料端设置有可调式定位挡边，可根据牌照的实际宽度调整挡边位置，保证基材走料过程中不会出现偏斜，涂覆区域对齐精度满足牌照生产的工艺要求，不会出现涂覆偏移到基材侧边的问题。
