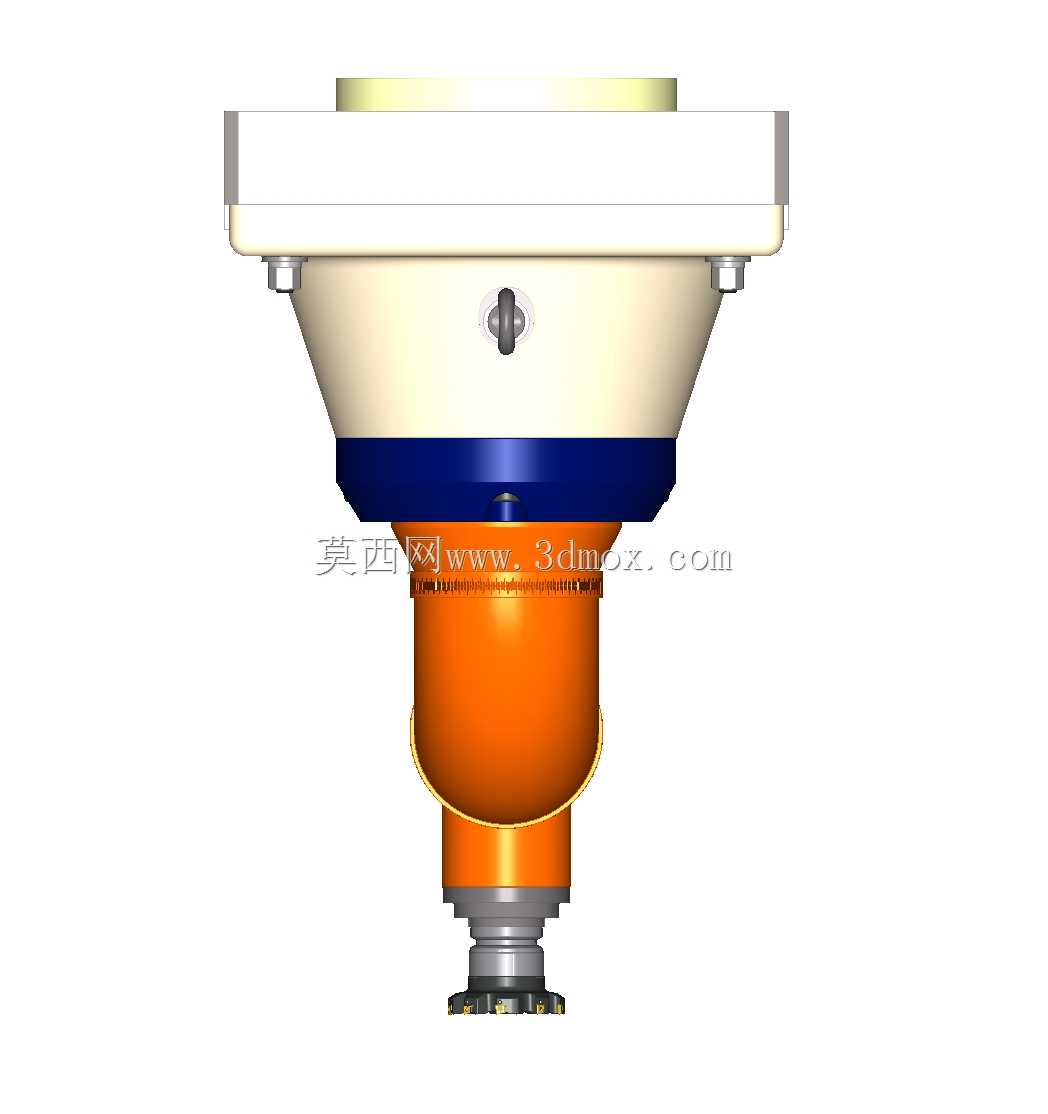

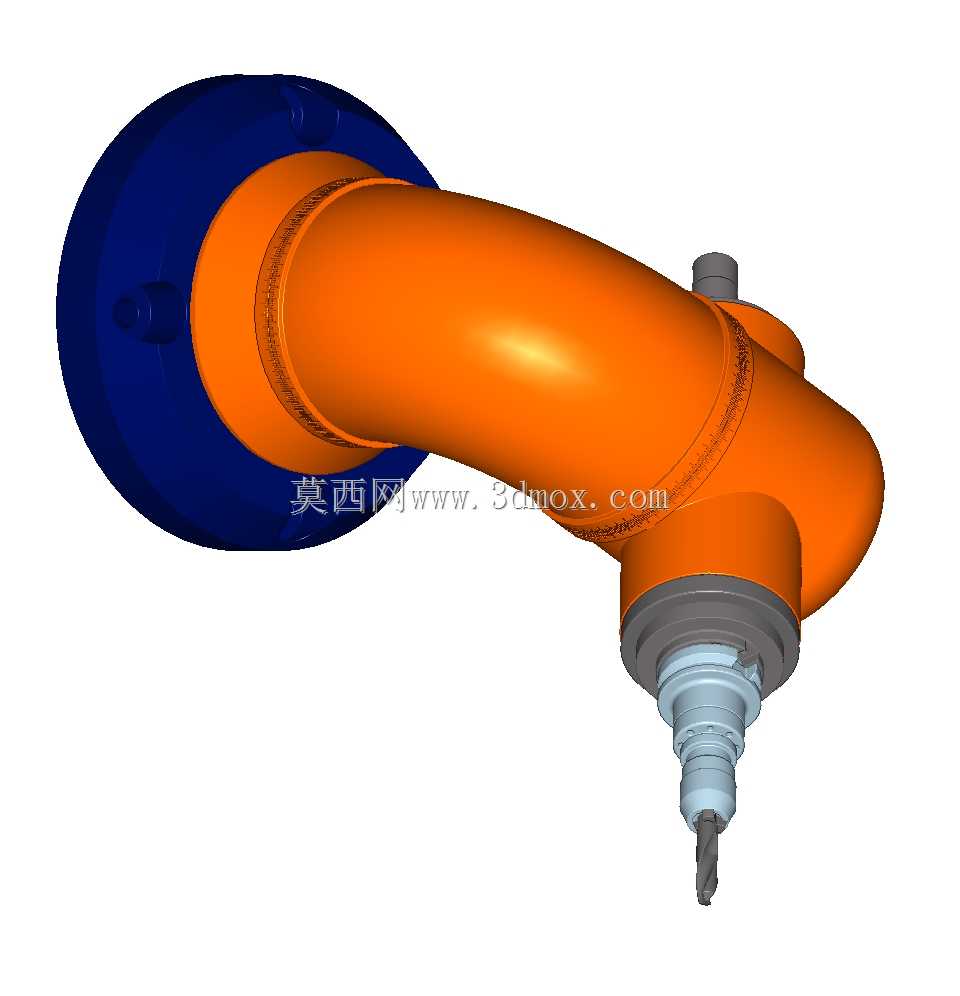

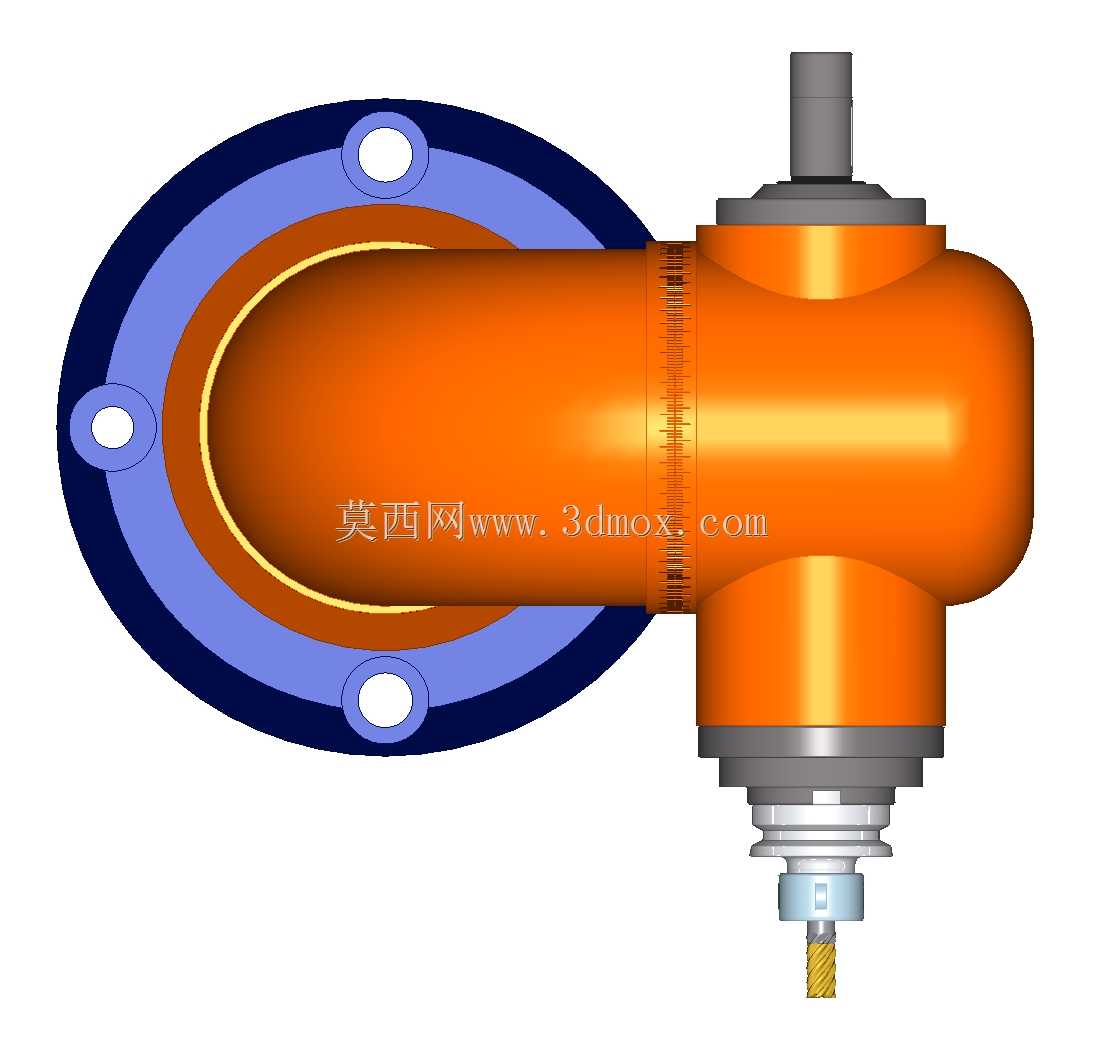

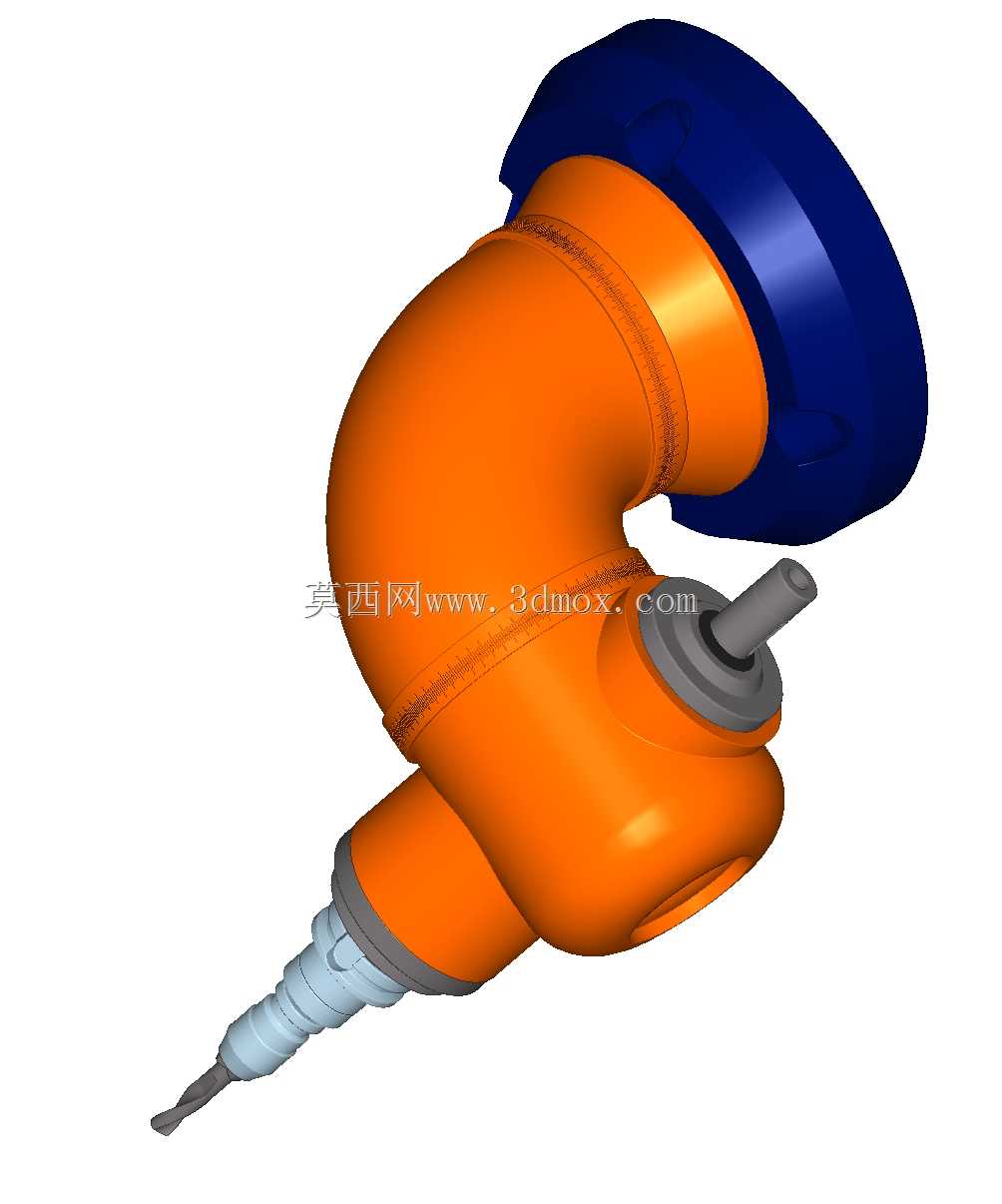

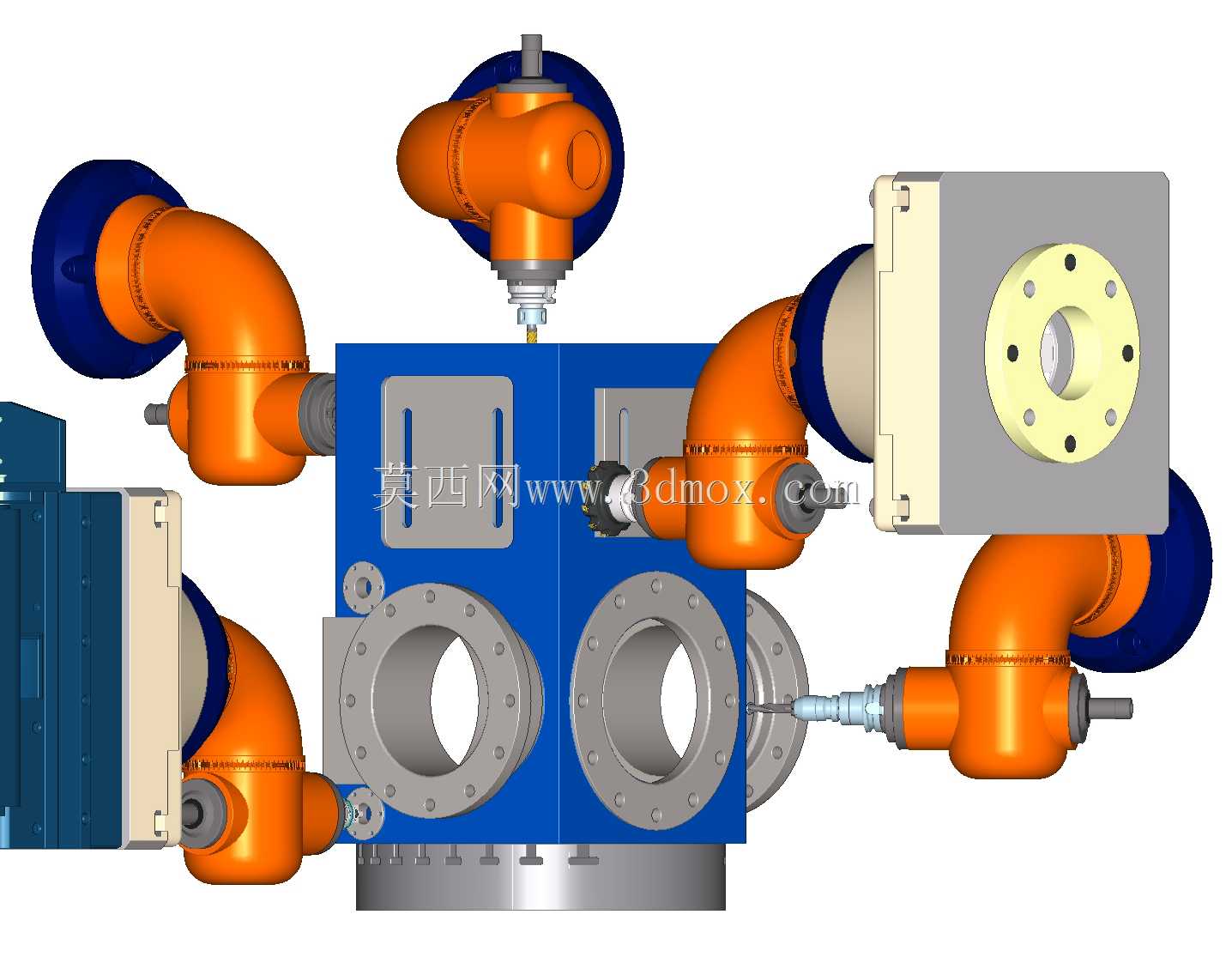

正交连续定位二轴镗铣加工头结构

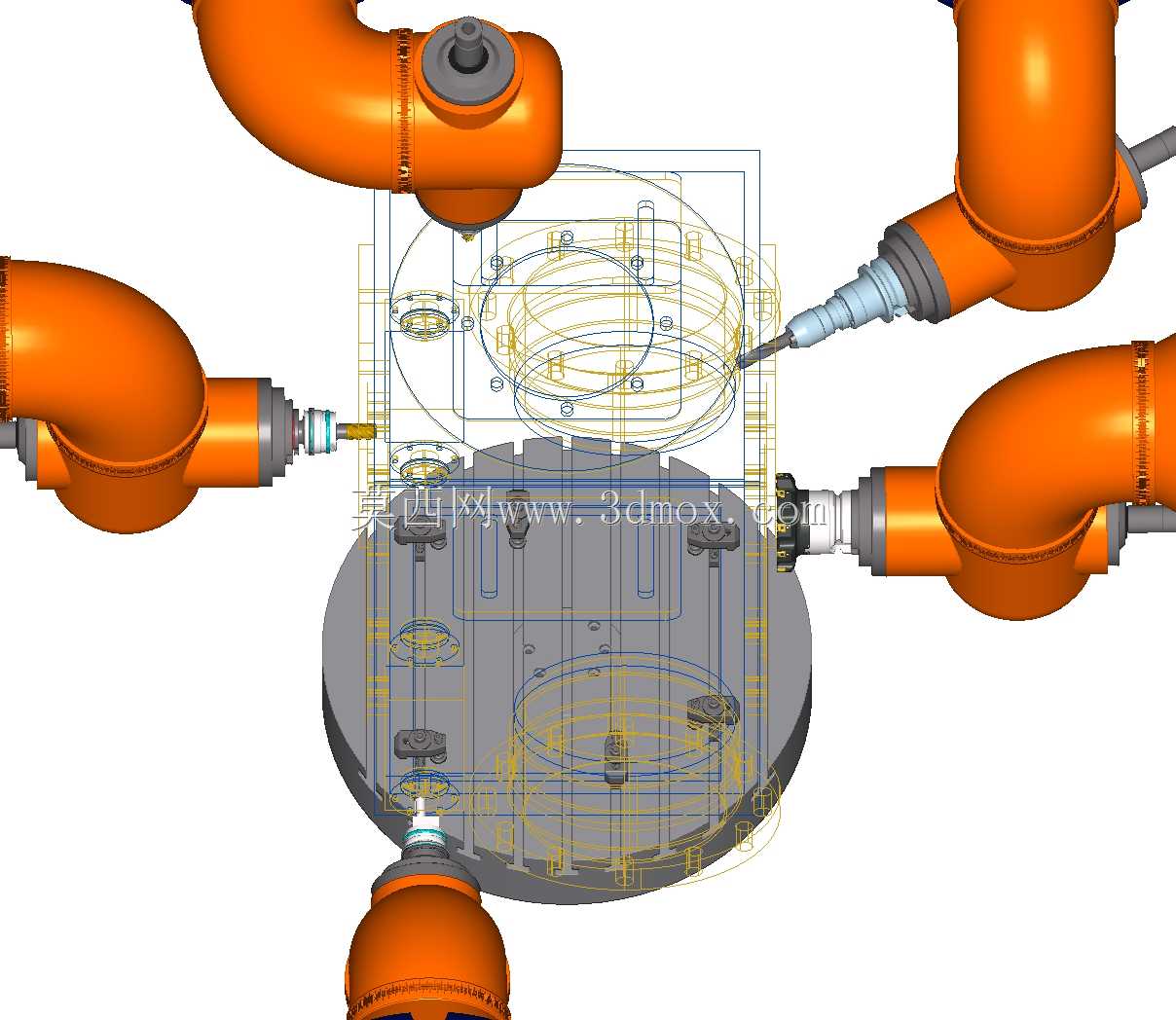

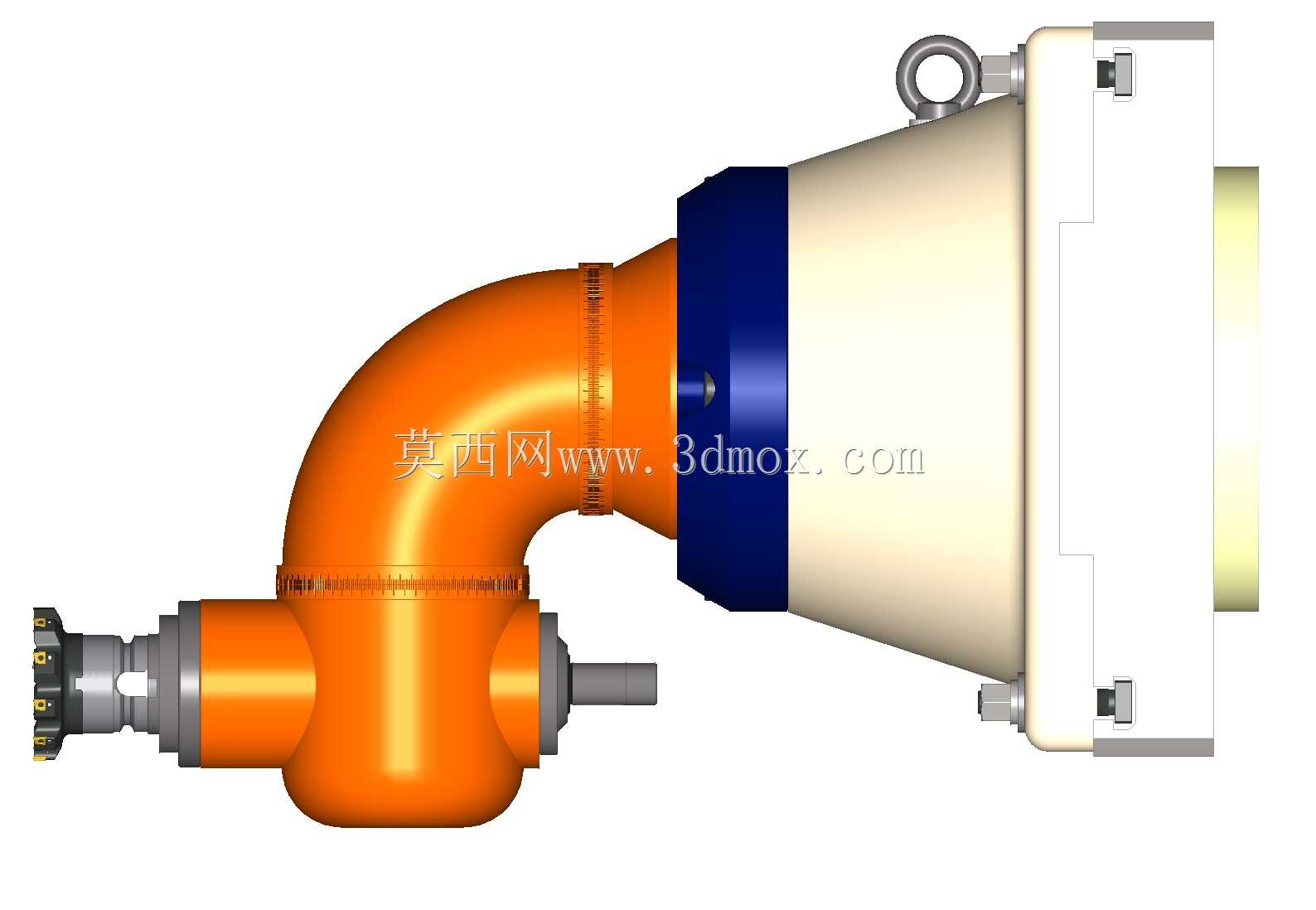

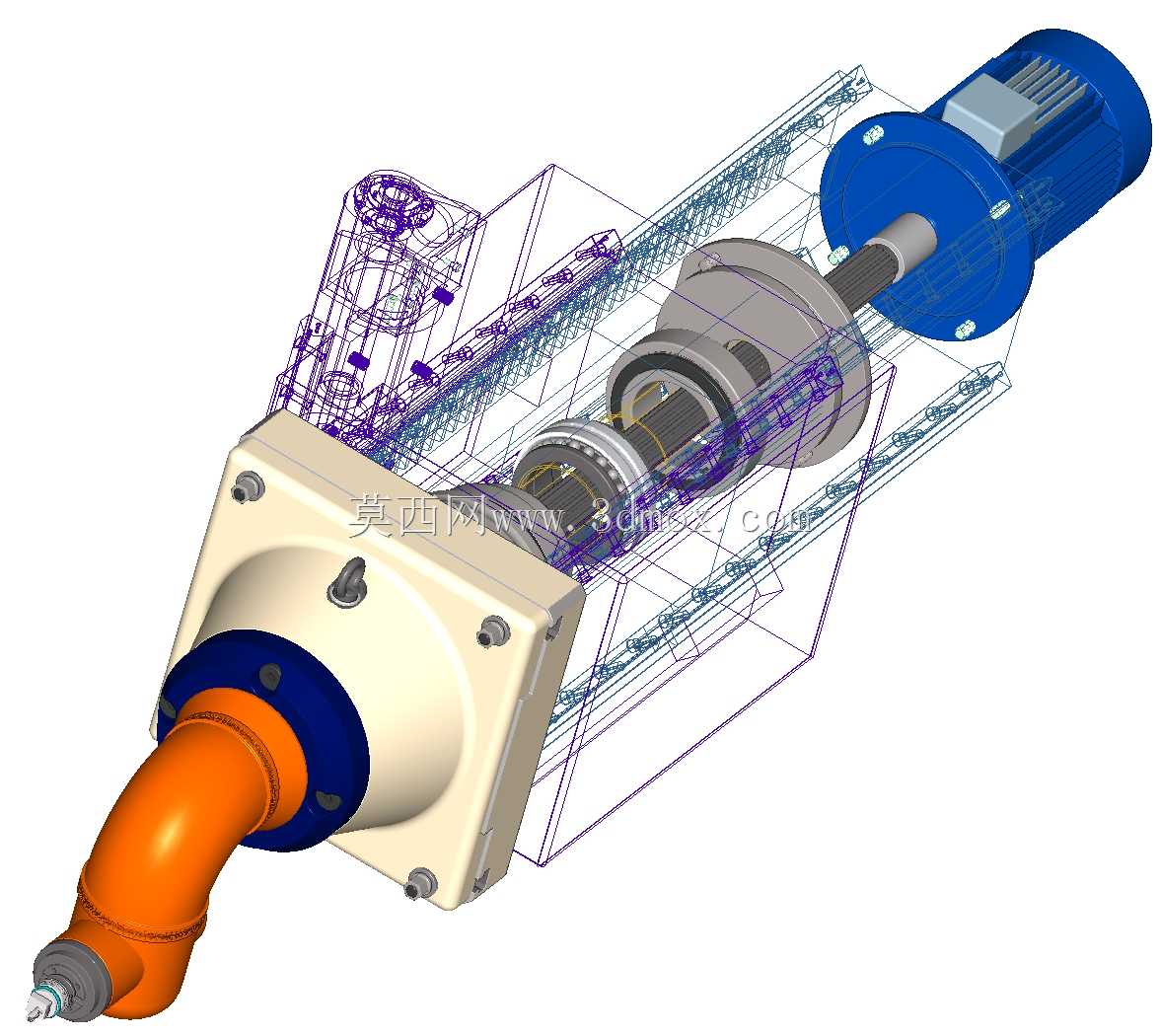

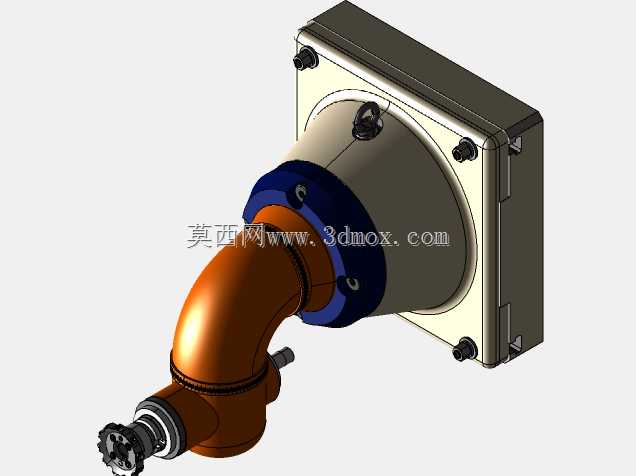

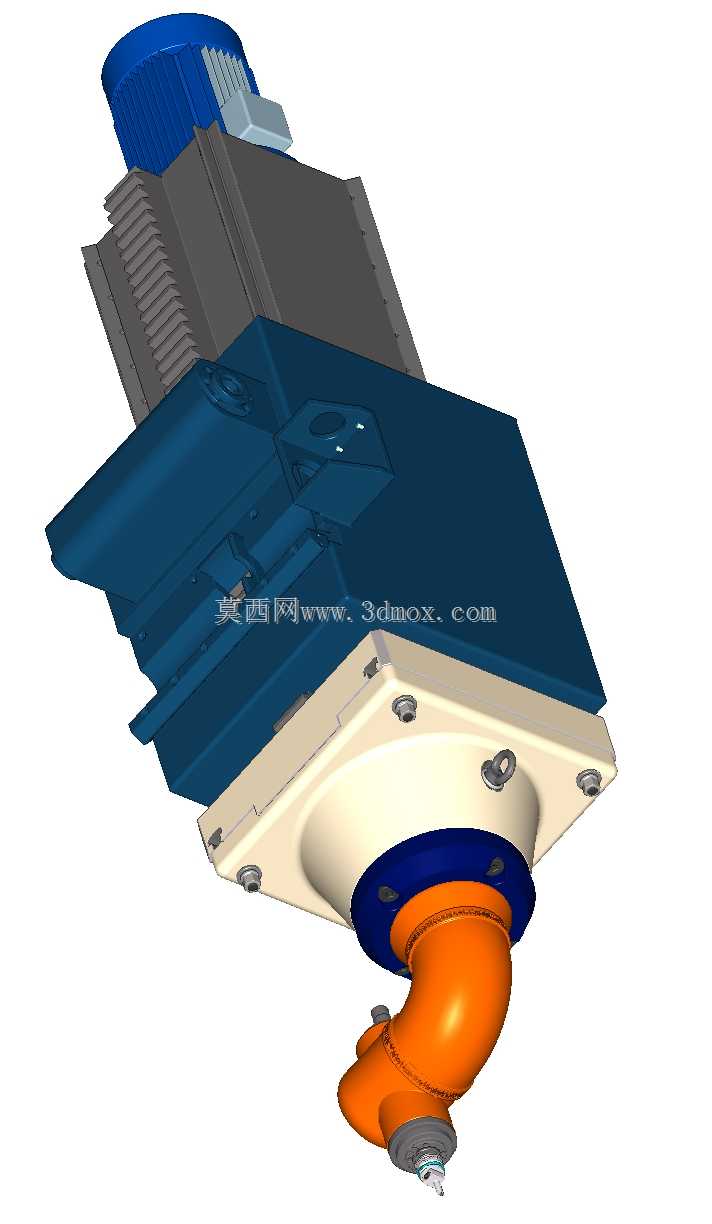

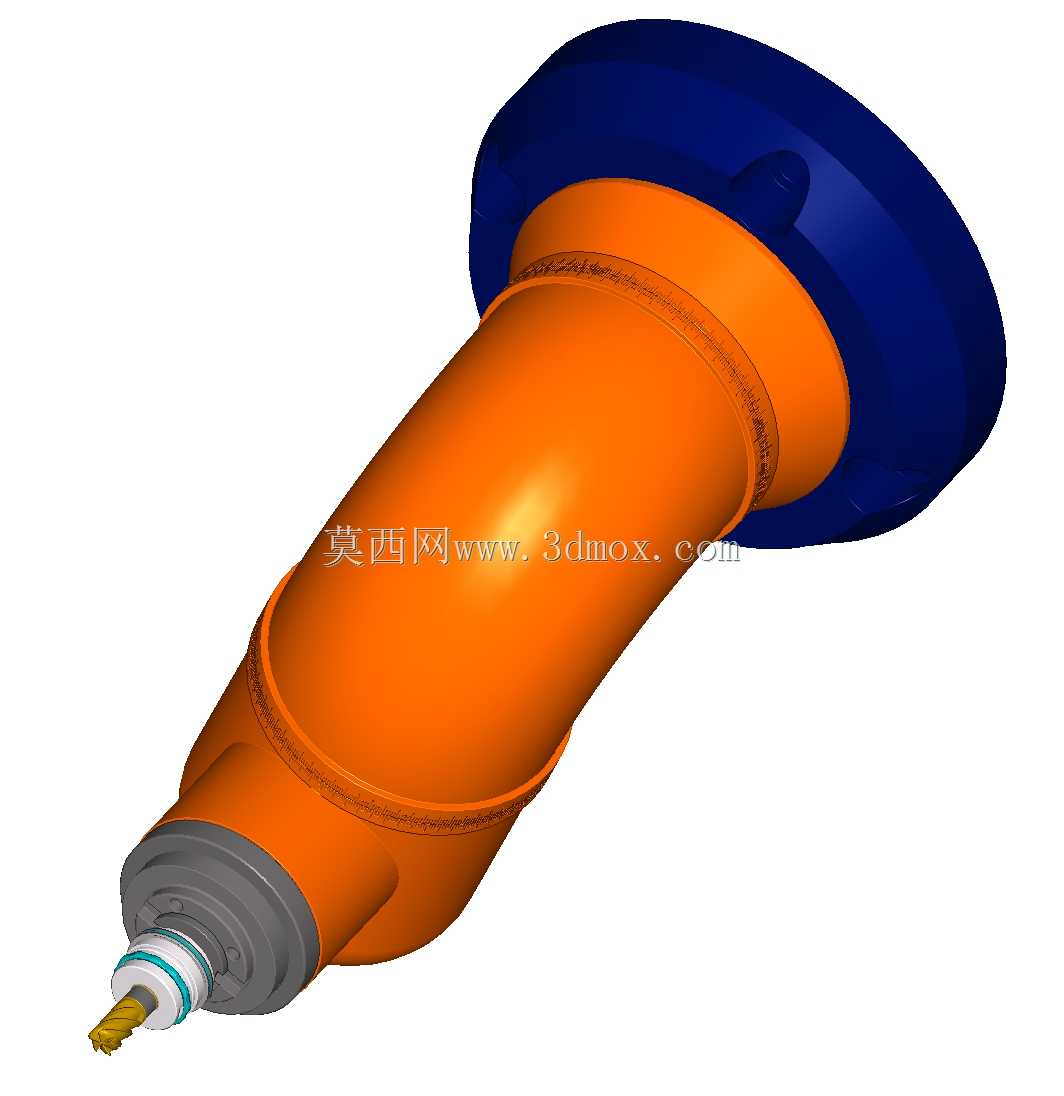

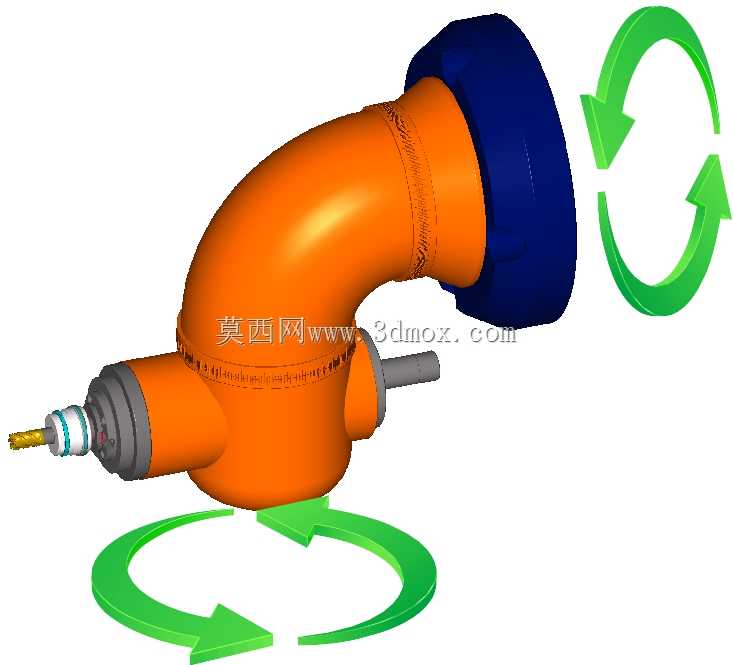

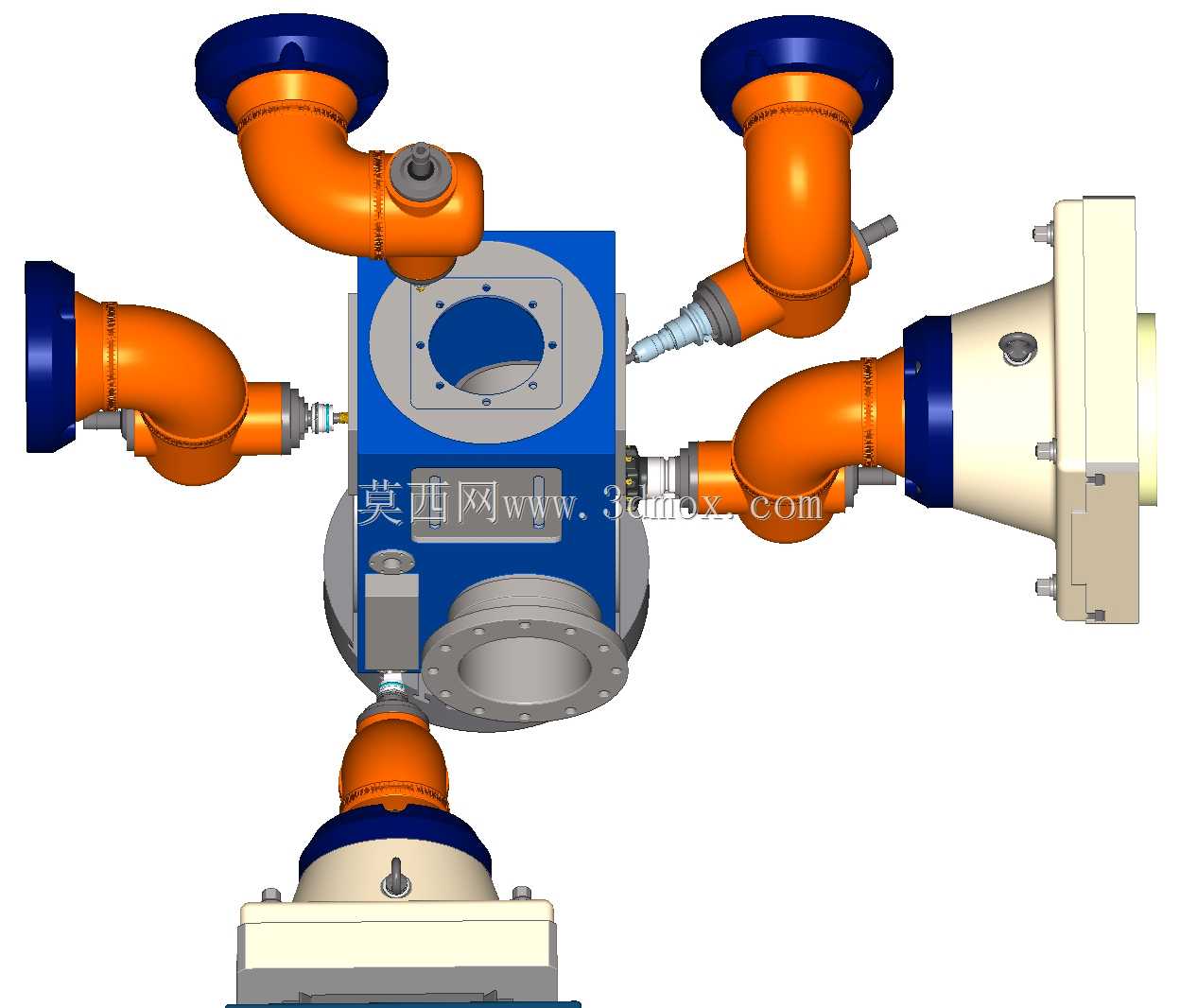

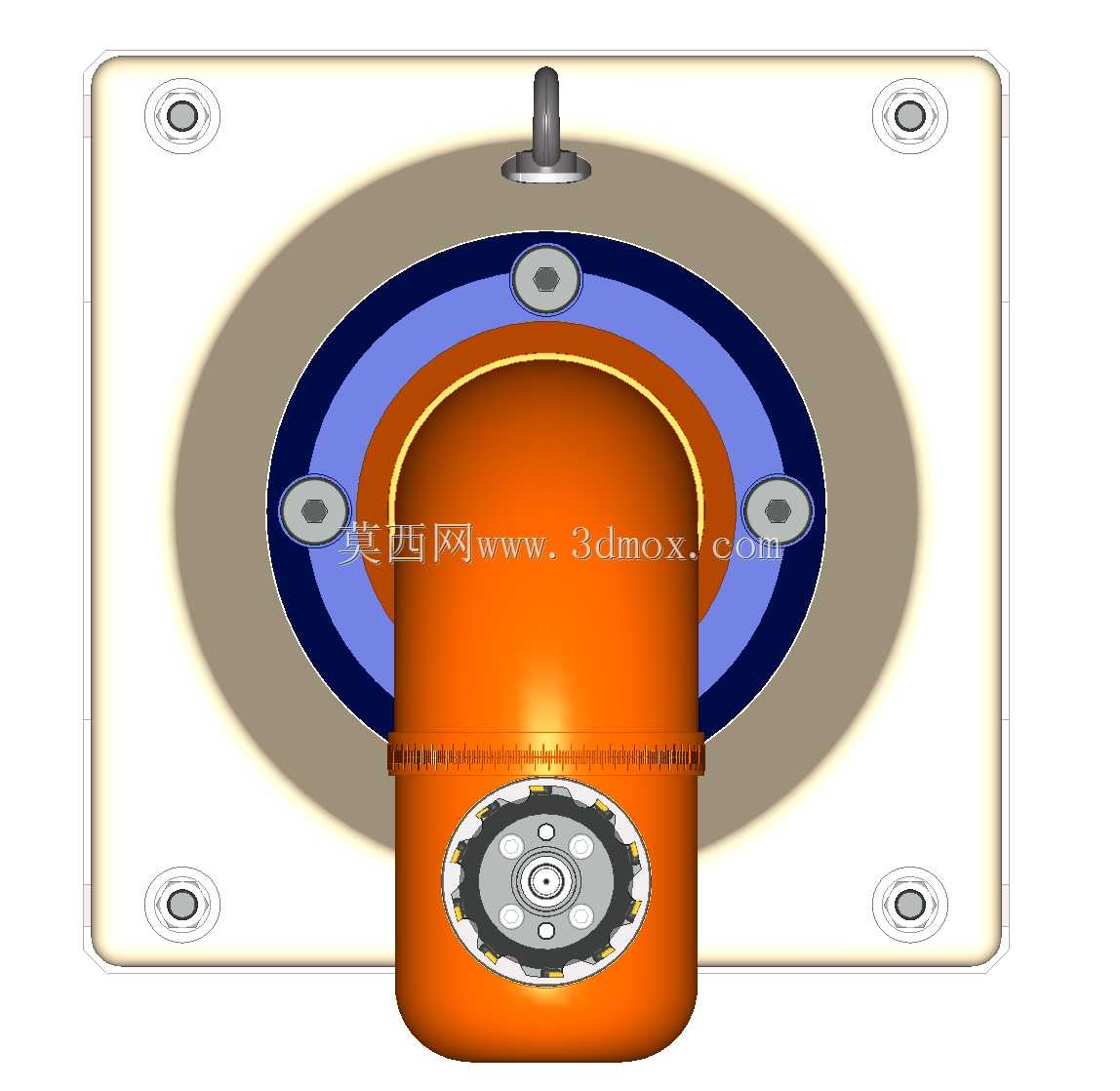

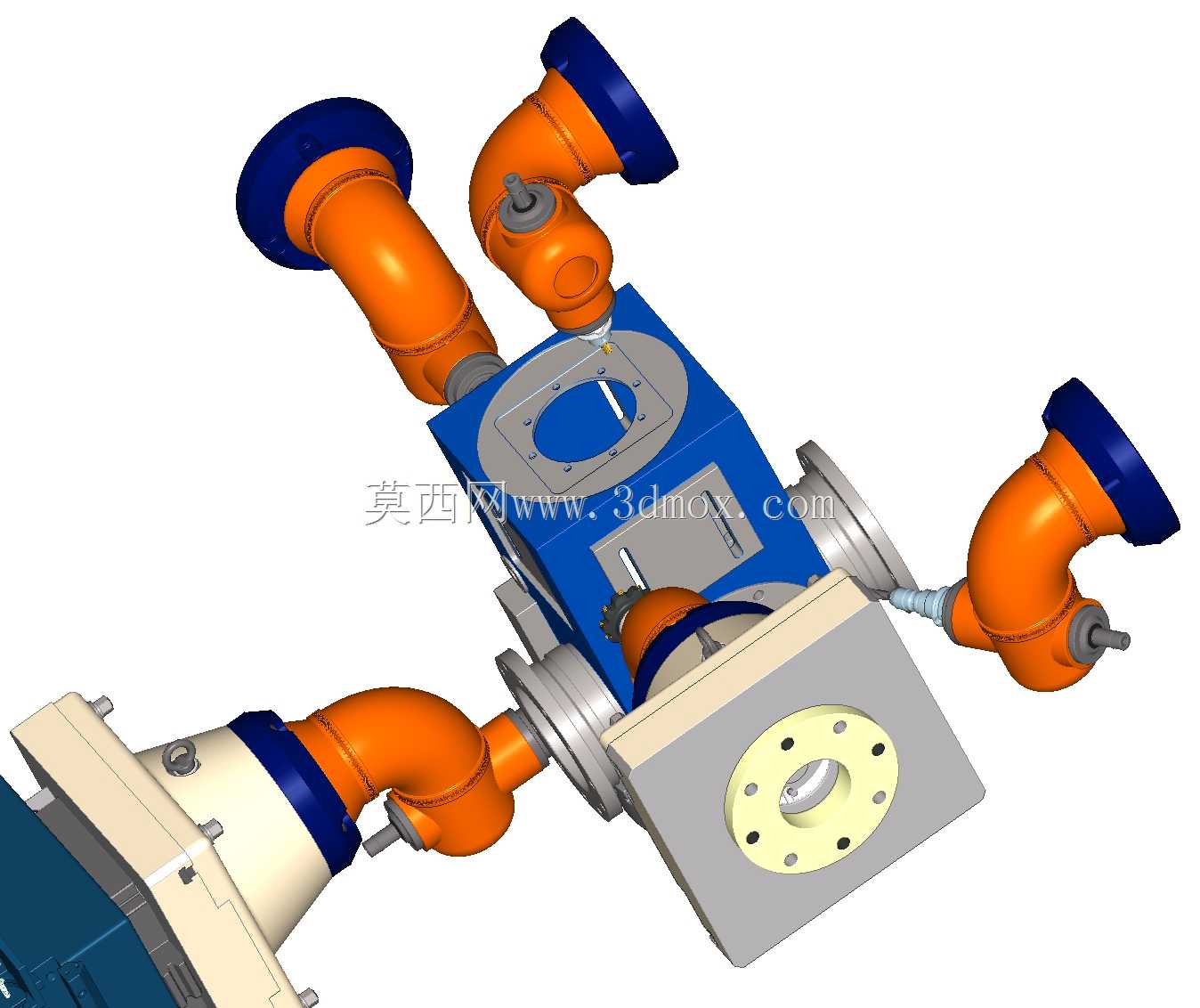

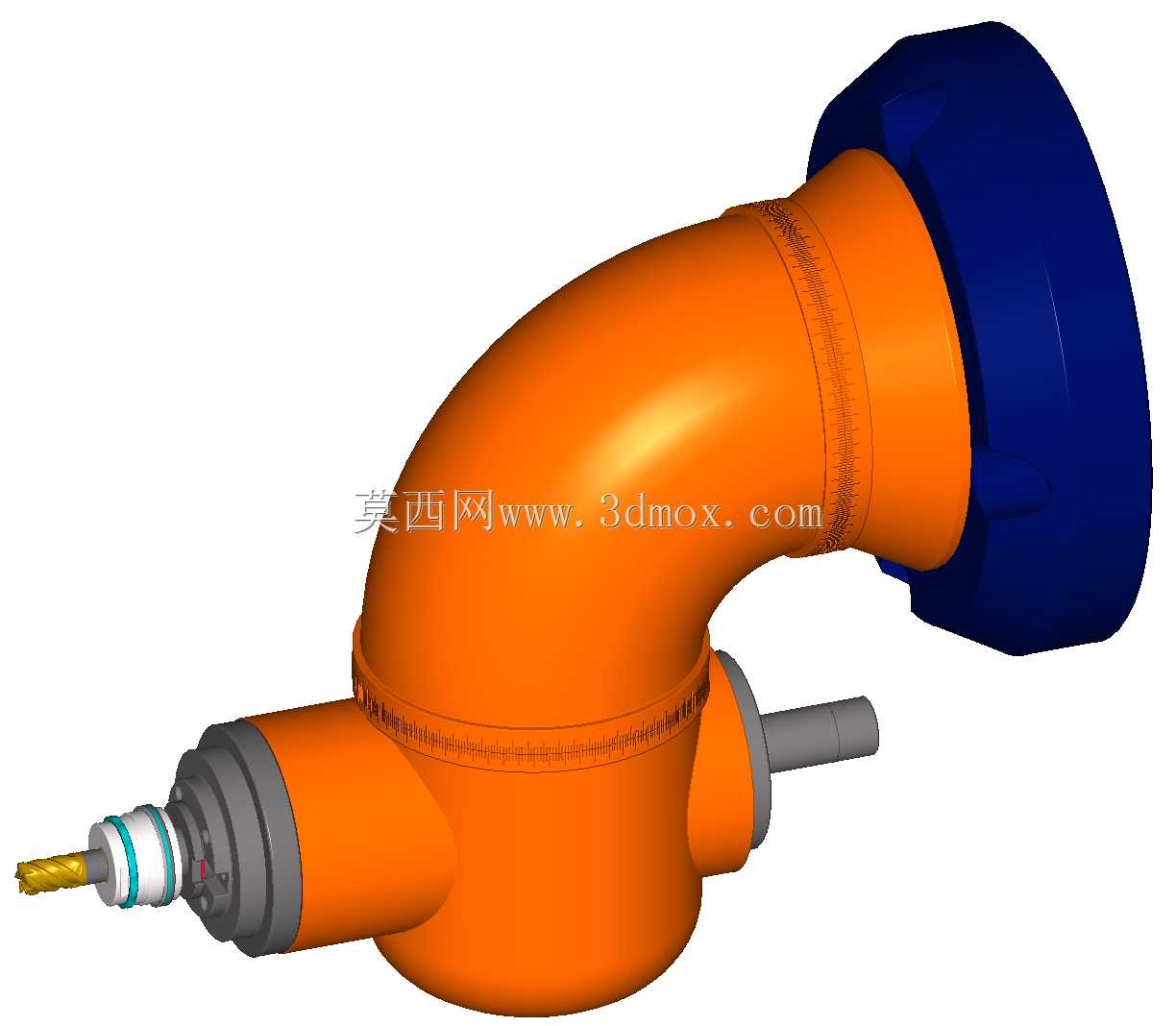

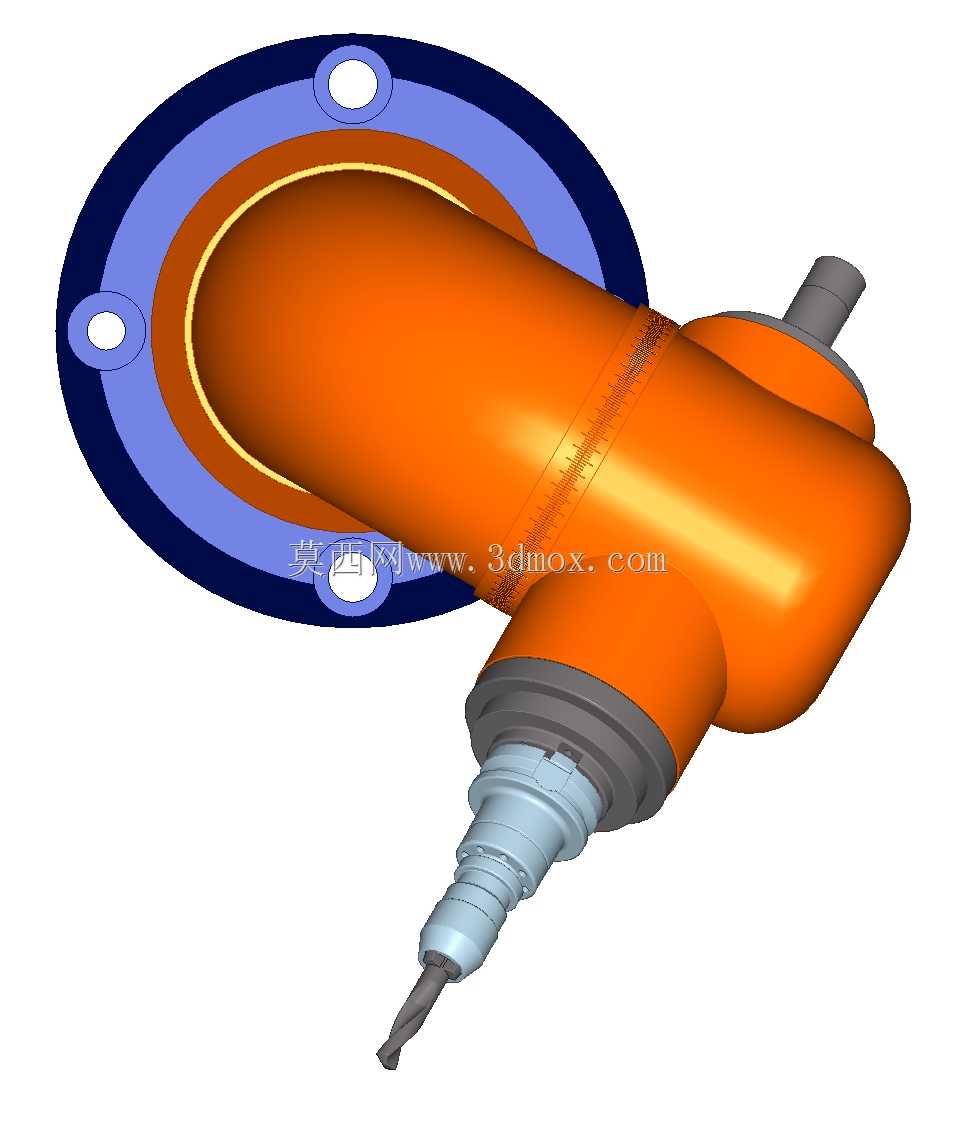

在重型箱体类零件、大型法兰端面、异形结构件的多面加工场景中，普通立式或卧式机床的主轴行程与角度覆盖范围往往存在局限，这类二轴镗铣头就是为拓展机床加工范围设计的核心执行附件，可直接适配龙门铣床、落地镗床等大型加工设备的主轴输出端，无需多次拆装工件即可完成不同方位的镗孔、铣削、钻削工序，能大幅减少大型工件的装夹找正时间，尤其适合风电壳体、工程机械结构件、重型减速机箱体这类单次装夹成本极高的零件加工。从结构设计逻辑来看，该镗铣头采用正交铣头连续定位构型，输出端可实现多档位角度的连续定位，定位后可通过内置的夹紧机构完成自动锁紧，也可根据现场加工需求切换手动夹紧模式，适配不同工况下的刚性要求。其内部传动链经过动平衡优化，最高可适配4000转每分的主轴输入转速，额定输出功率可达37千瓦，输出扭矩满足1200牛米的重载切削需求，不管是大余量粗铣端面，还是精镗高精度孔系，都能保持足够的切削刚性。安装边界方面，该镗铣头的连接法兰采用通用机床主轴接口尺寸，可匹配市面上多数主流大型加工设备的主轴端面，安装时无需对设备主轴进行额外改造，只需对齐法兰定位止口、锁紧连接螺栓即可完成装配，整体外形的回转半径经过紧凑化设计，在加工深腔结构时不会与工件内壁发生干涉，同时各输出轴的刀具接口采用标准锥柄设计，可直接适配通用铣刀、镗刀、钻头等标准切削刀具，无需定制专用刀具。设计过程中重点考虑了加工过程中的排屑与防护，各旋转轴部位都设置了多重密封结构，避免切削液与金属切屑进入内部传动腔，延长内部齿轮、轴承等传动部件的使用寿命，同时壳体采用高刚性铸铁材质，经过时效处理消除内应力，长期重载切削下也不会出现结构变形，保证加工精度的稳定性。在实际选型应用时，可根据待加工零件的加工面分布、切削参数需求，匹配对应规格的连接接口，搭配机床的自动换刀机构还可实现该镗铣头的自动更换，进一步提升复杂零件的加工自动化程度，减少人工干预环节。
