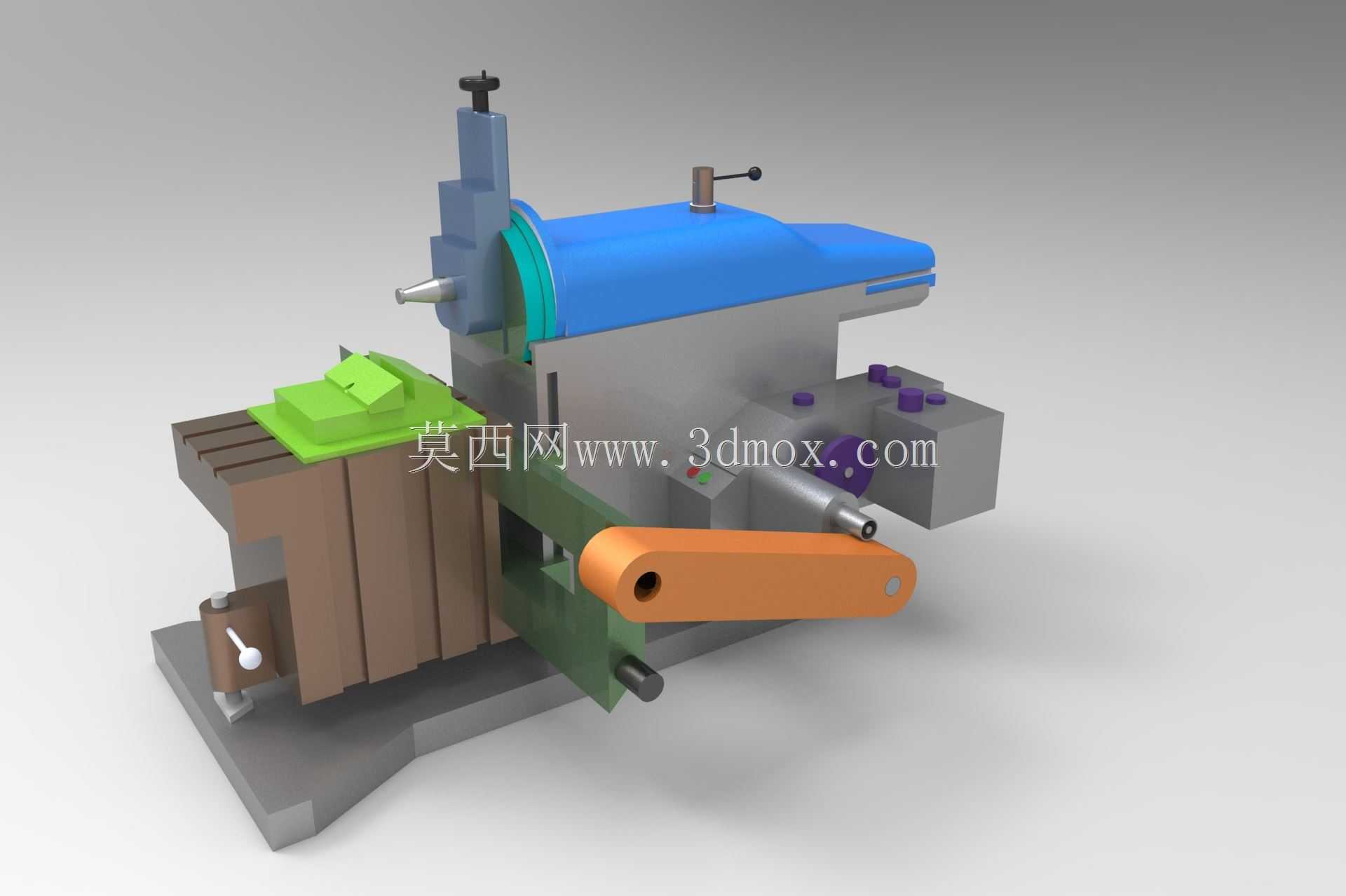

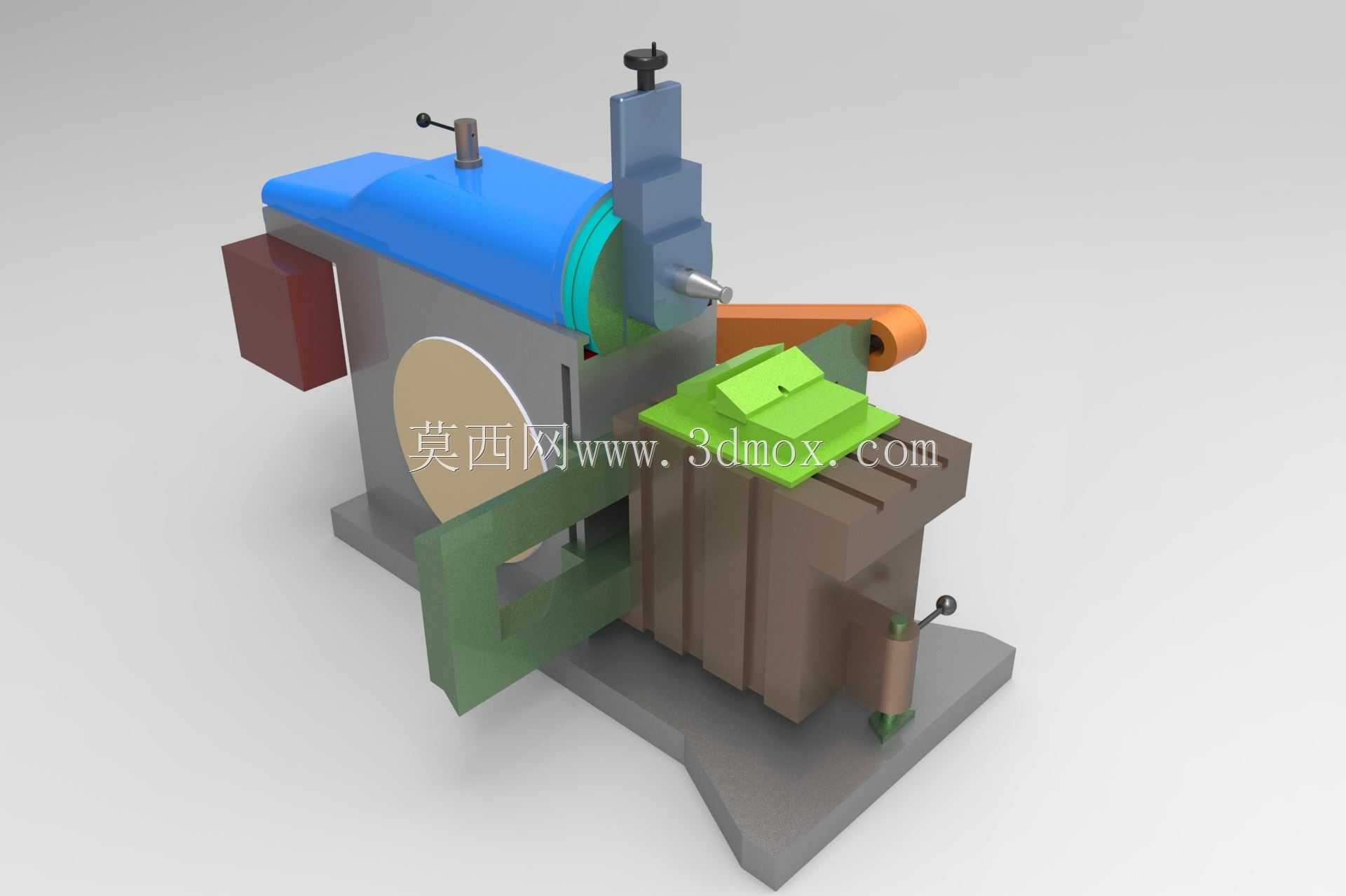

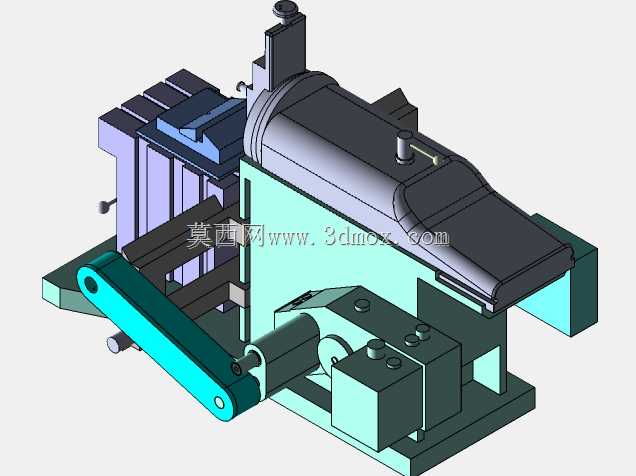

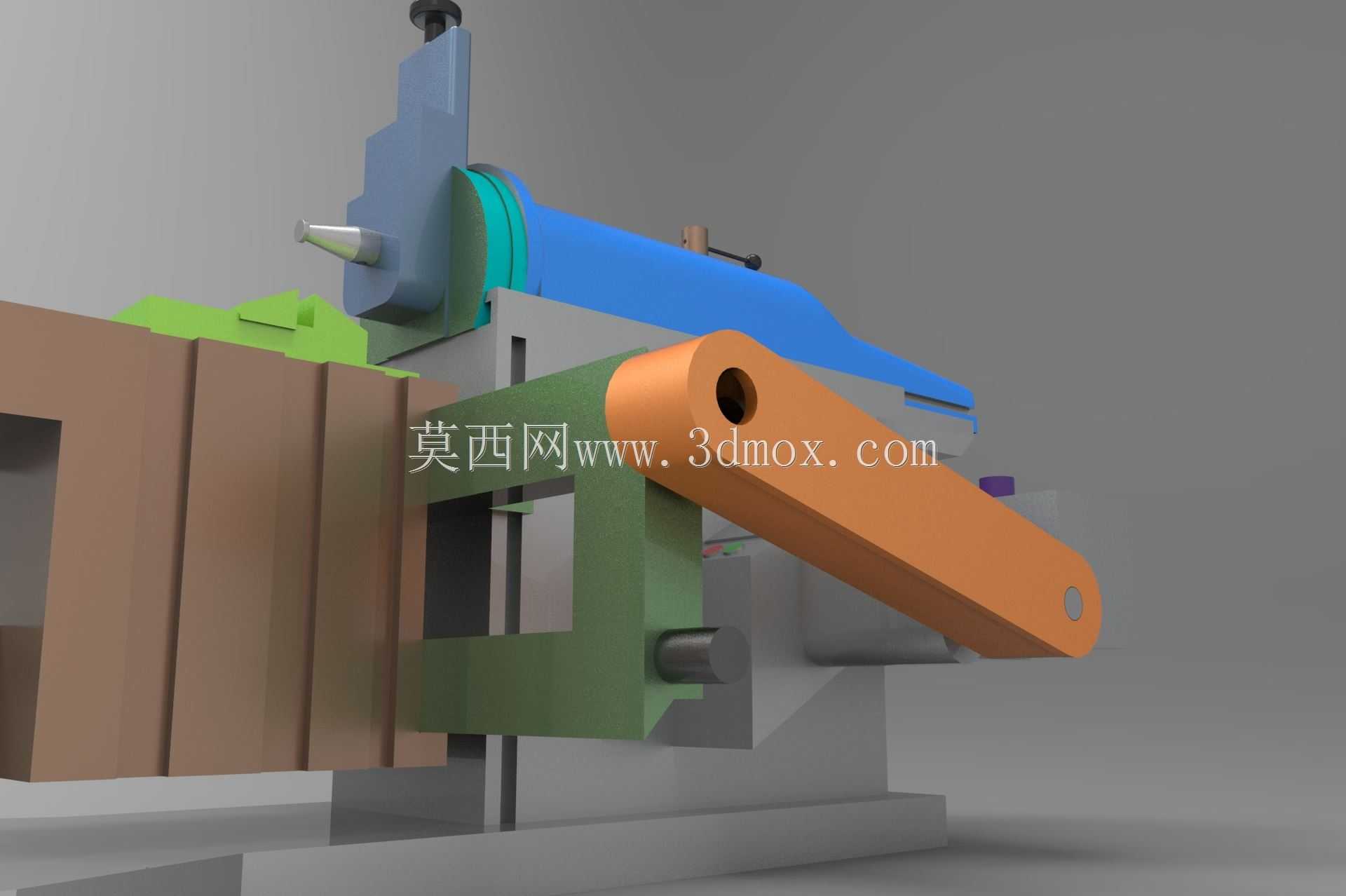

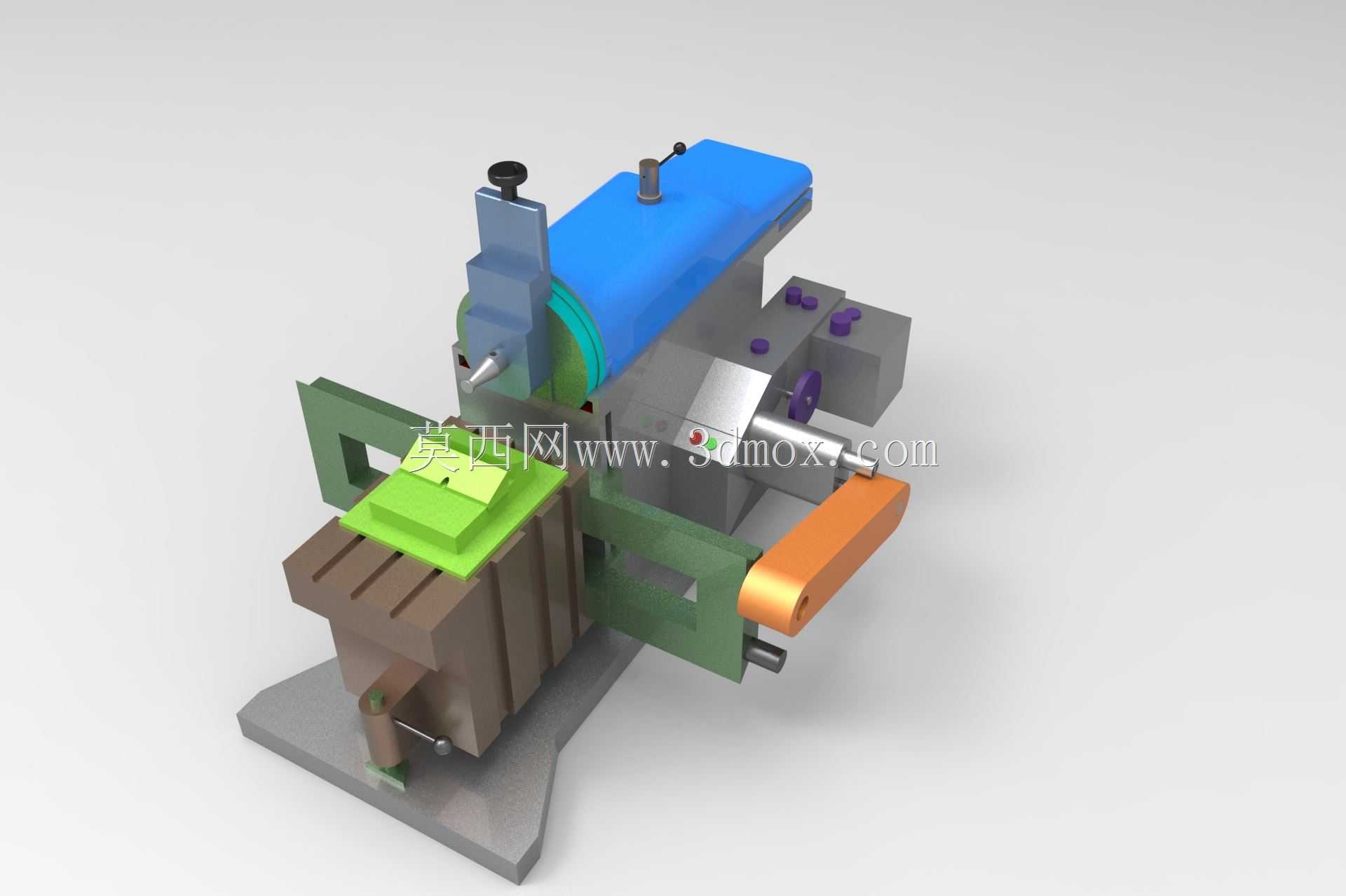

带快速回位棘轮机构的牛头刨床结构

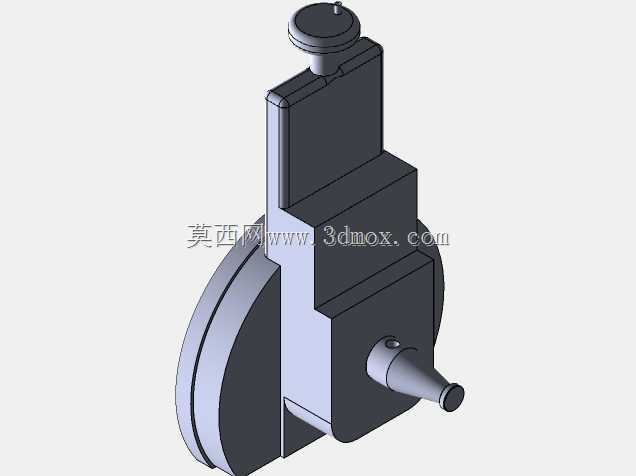

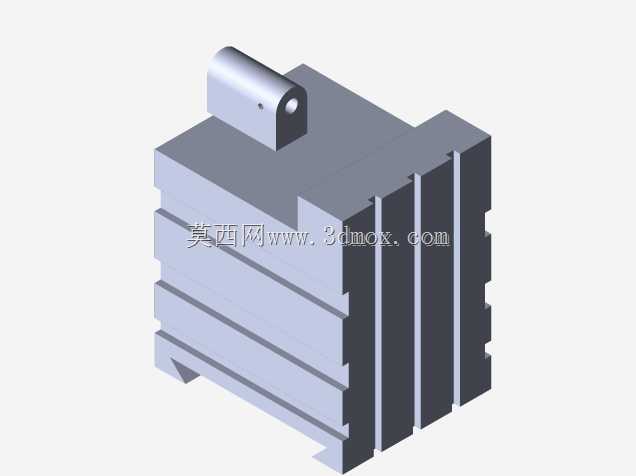

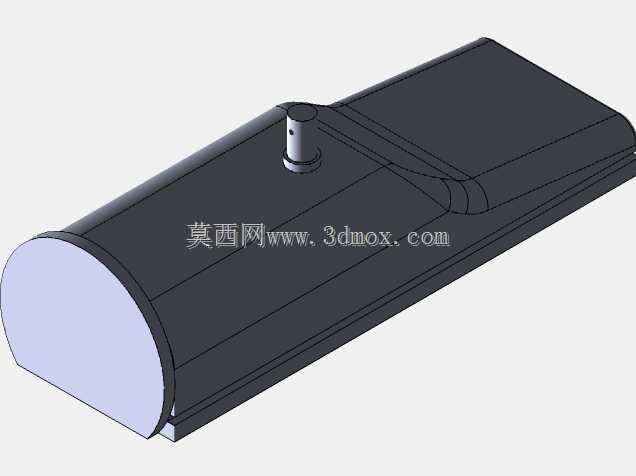

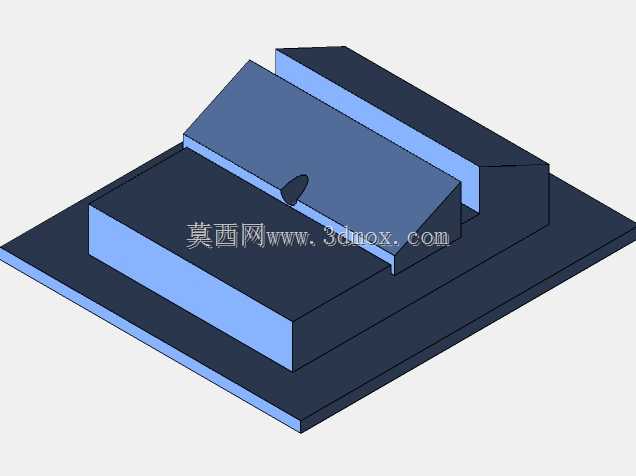

在中小批量金属切削加工场景里，牛头刨床常用来完成平面、沟槽、成型面的刨削工序，针对普通牛头刨床回程空行程耗时久、进给动作匹配度差的痛点，这套结构整合了快速回位机构与棘轮进给机构，从传动逻辑上优化了设备的作业效率。从实际加工场景来看，这类设备多布置在机加工车间的普通切削工位，适配中小型钢件、铸铁件的单件或小批量加工，无需复杂的数控系统即可完成常规刨削作业，对操作工人的技能门槛要求较低，维护成本也远低于同加工能力的数控铣削设备。整套结构的设计思路围绕刨削作业的两个核心动作展开：一是滑枕的往复直线运动，二是工作台的间歇进给运动。快速回位机构通过摆杆与导路的配合，让滑枕在工作行程保持匀速稳定的切削速度，保证刨刀切削过程受力均匀，避免因速度波动导致加工面出现振纹；回程阶段则通过机构的急回特性缩短空行程时间，相比传统曲柄滑块机构的牛头刨床，空行程耗时可压缩近三分之一，有效提升单工位的加工节拍。棘轮机构则负责对接工作台的进给传动链，在滑枕回程的间隙带动工作台完成定量横向进给，进给量可通过调整棘轮的遮板覆盖角度实现无级调节，适配不同切削深度、不同材质工件的加工需求，避免进给动作与切削行程干涉，防止刨刀崩损或工件报废。从安装边界来看，这套结构的整体外形适配常规牛头刨床的床身安装尺寸，滑枕的最大行程覆盖常规中小型工件的刨削长度范围，各传动部件的安装基准与传统牛头刨床的安装接口完全匹配，无需对原有床身做额外改造即可完成替换安装。各运动部件之间预留了足够的润滑与检修空间，摆杆铰接处、棘轮棘爪啮合处、滑枕导轨面都设计了对应的润滑注油点位，日常维护时无需拆解主体结构即可完成润滑保养。刨头部分设计了可调节的刀架结构，能够根据加工需求调整刨刀的切削角度，适配斜面、T型槽等特殊成型面的刨削加工，刀架的抬刀机构在回程时可自动抬起刨刀，避免回程过程中刨刀划伤已加工表面，保证加工面的粗糙度符合工艺要求。传动部分的齿轮、连杆等部件都做了等强度设计，在承受常规刨削冲击力的前提下尽可能控制结构重量，降低往复运动过程中的惯性冲击，延长设备整体的使用寿命。
