小型卧式铣床内部传动装配结构

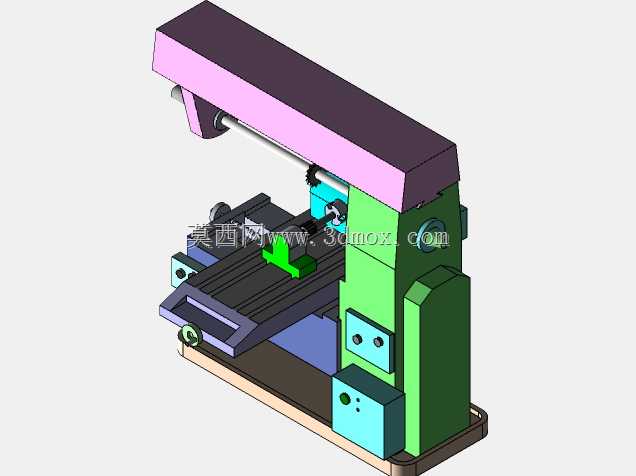

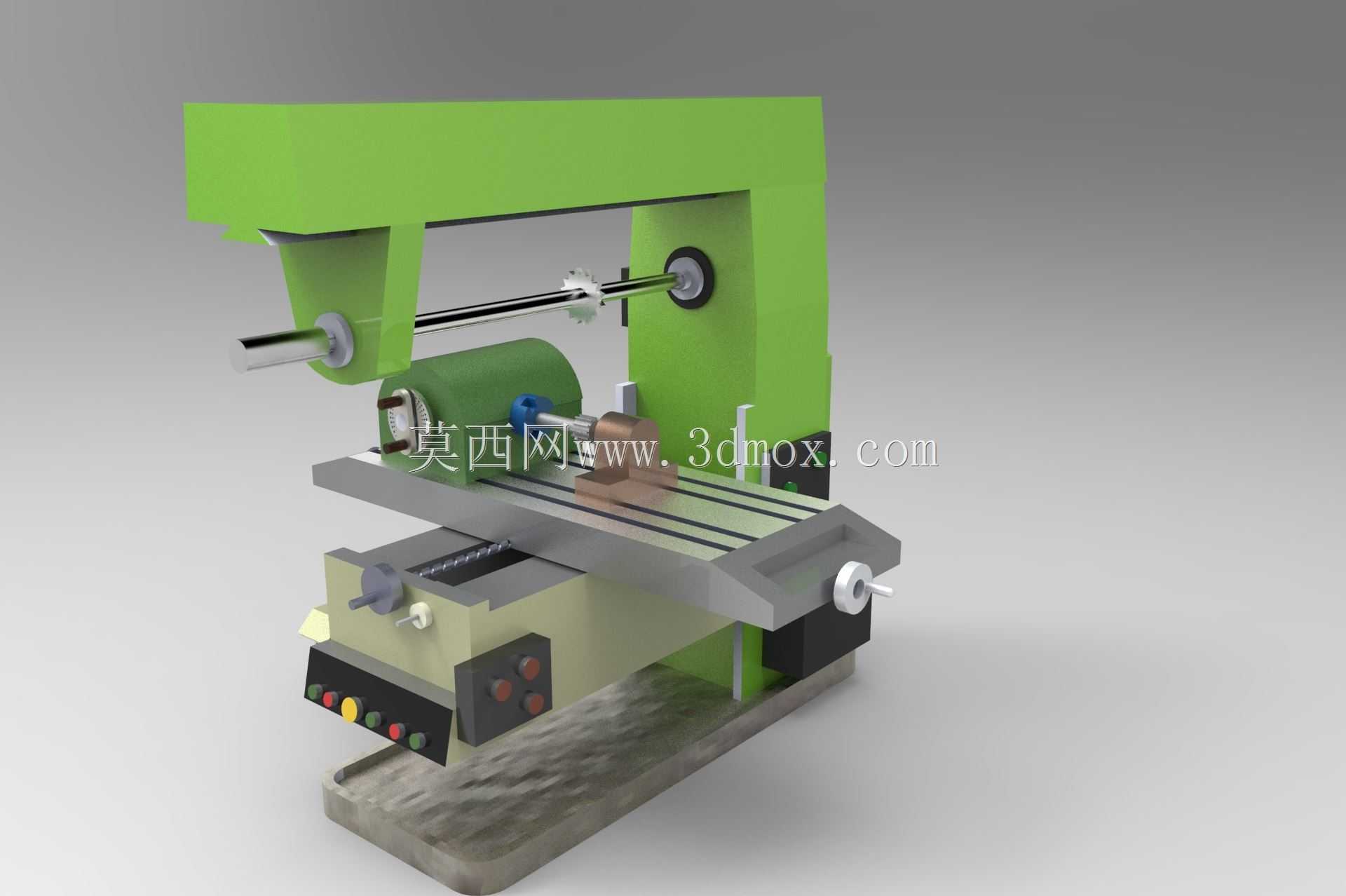

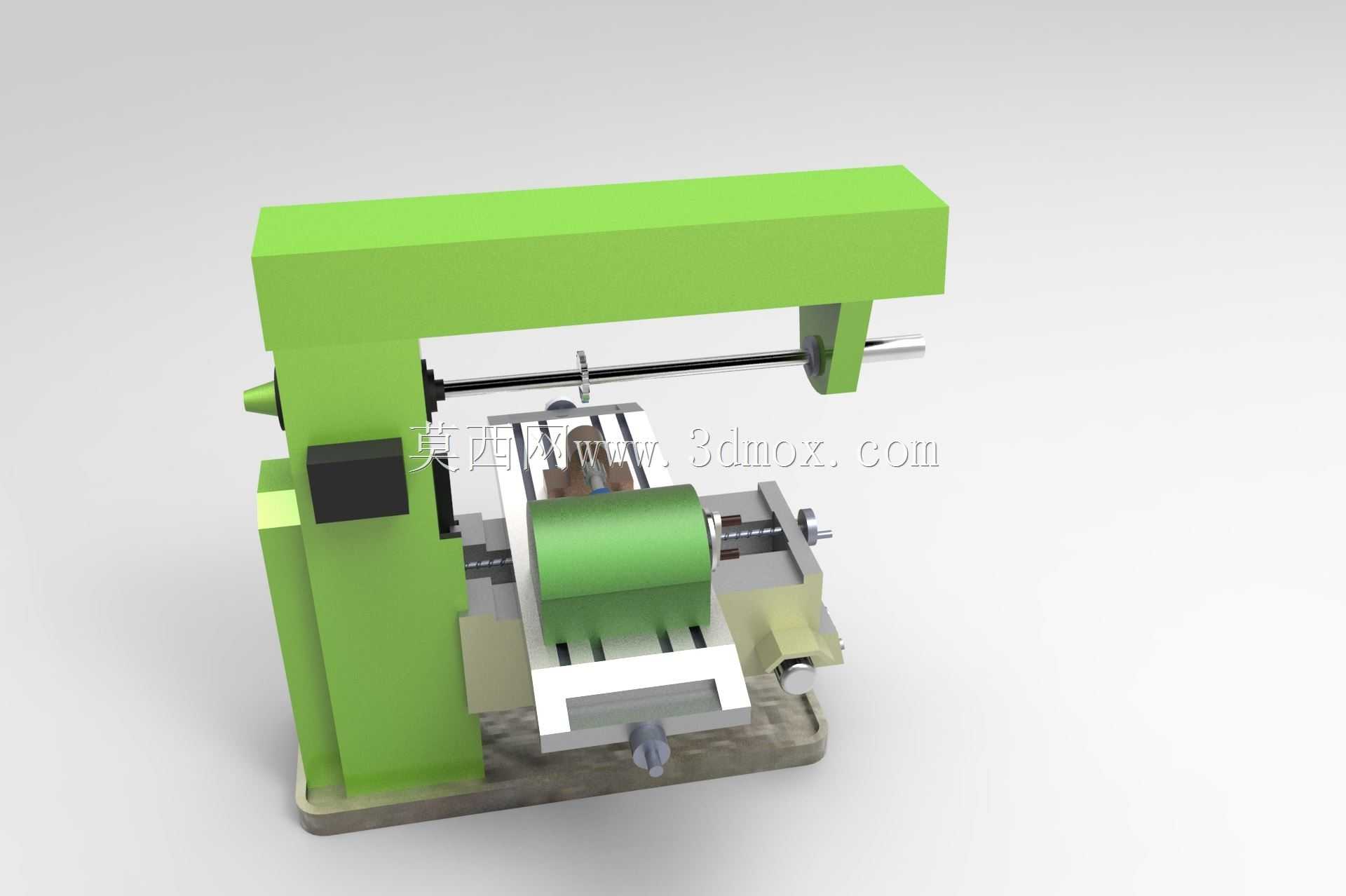

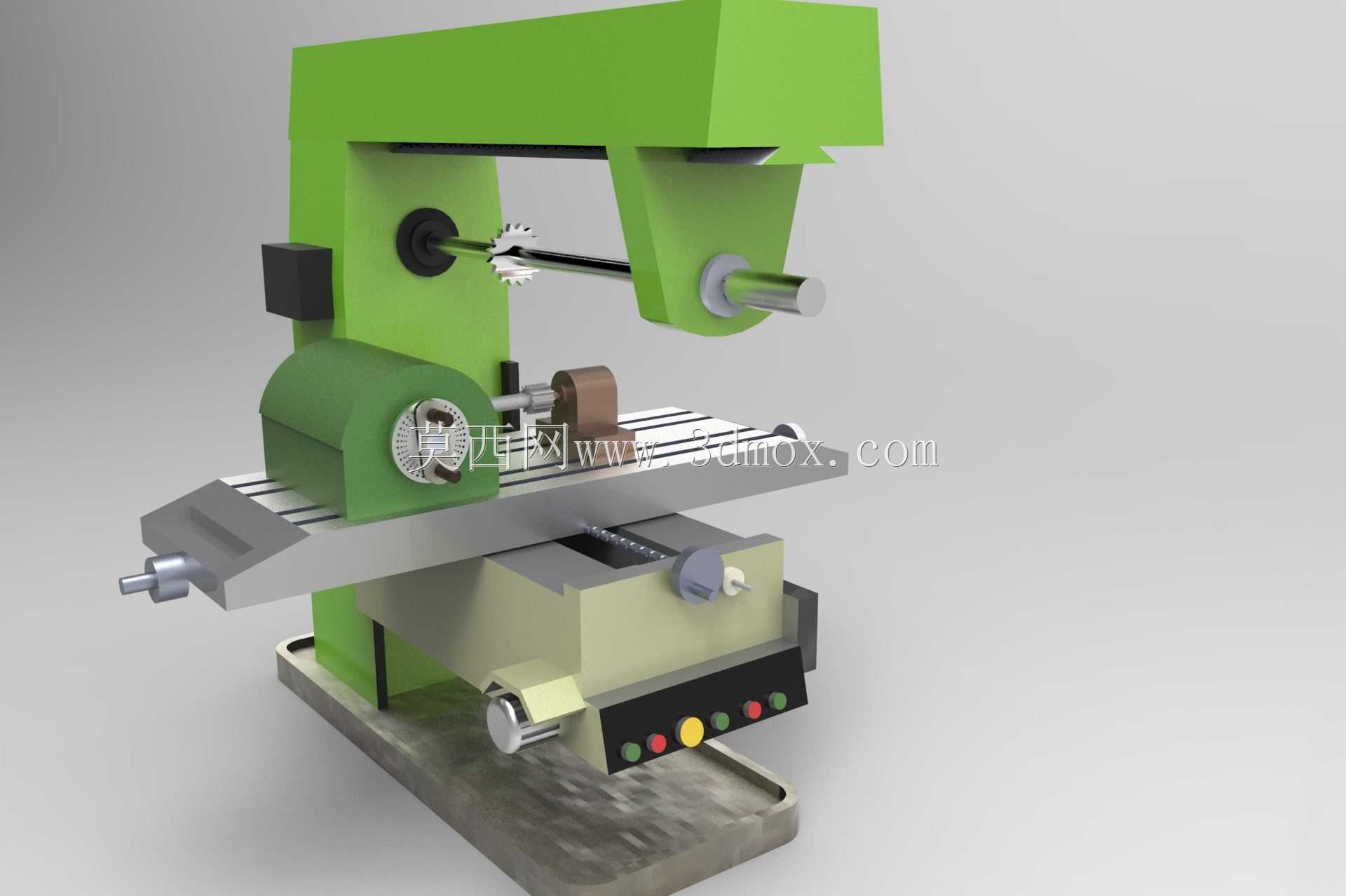

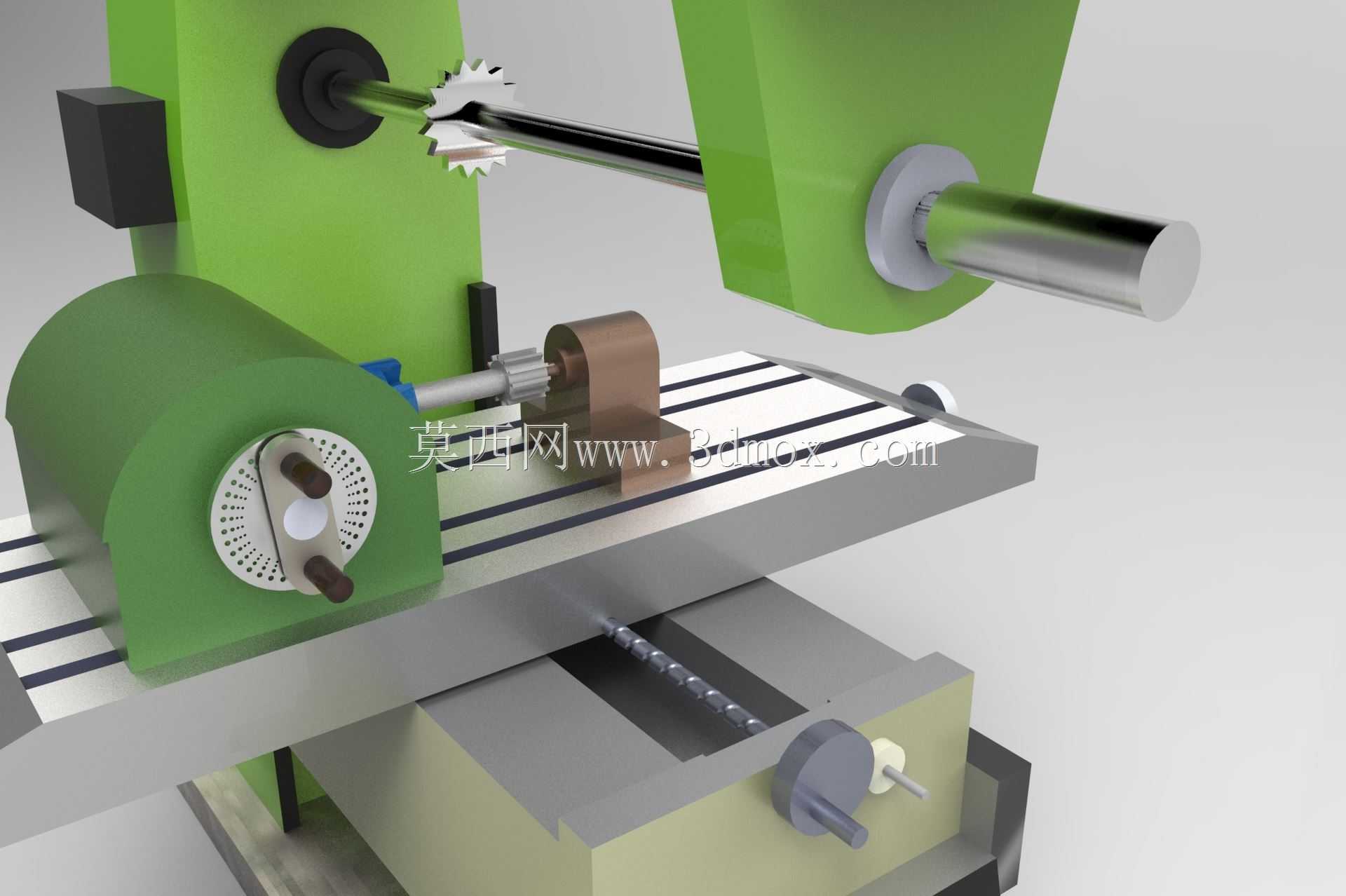

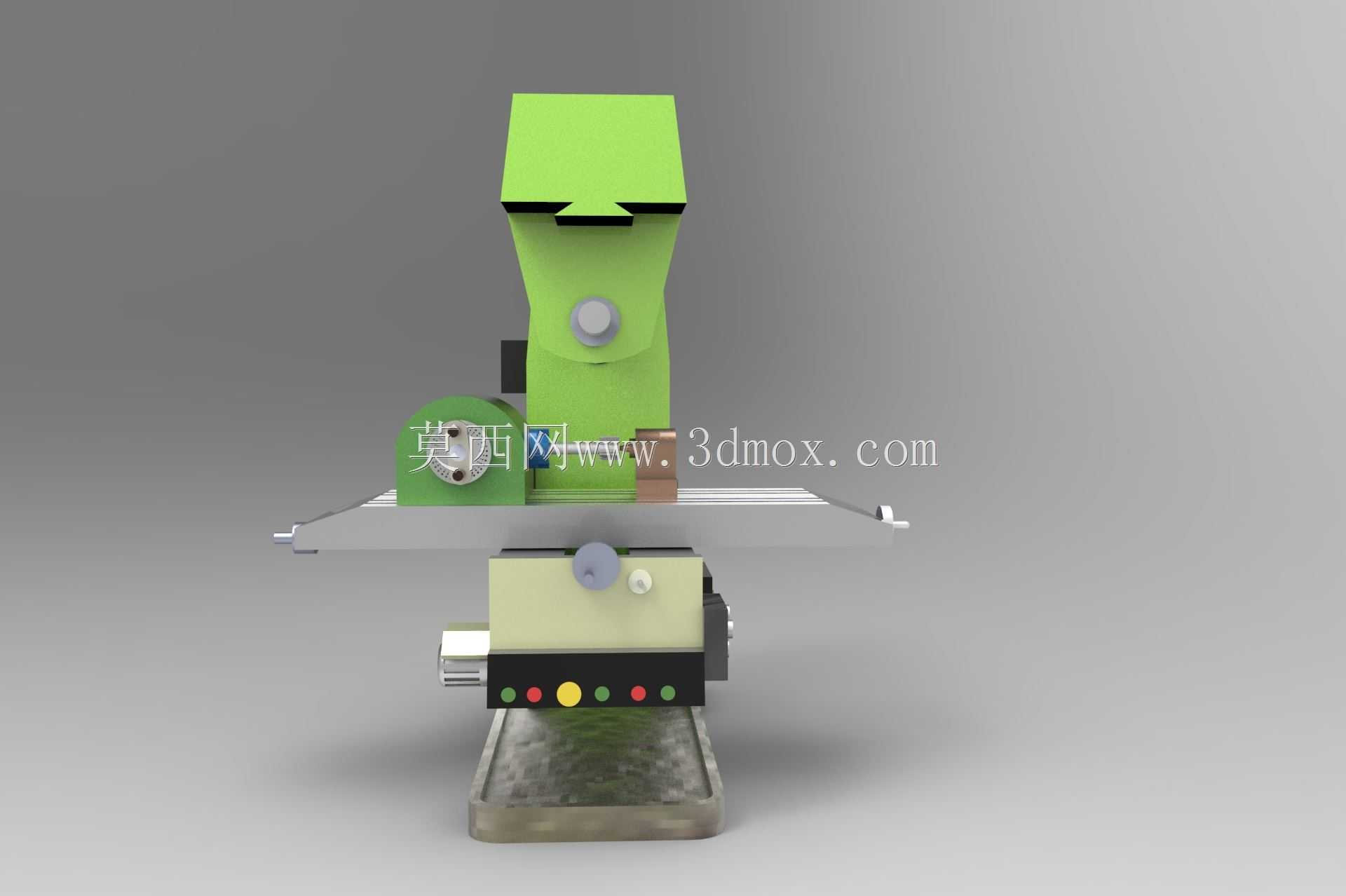

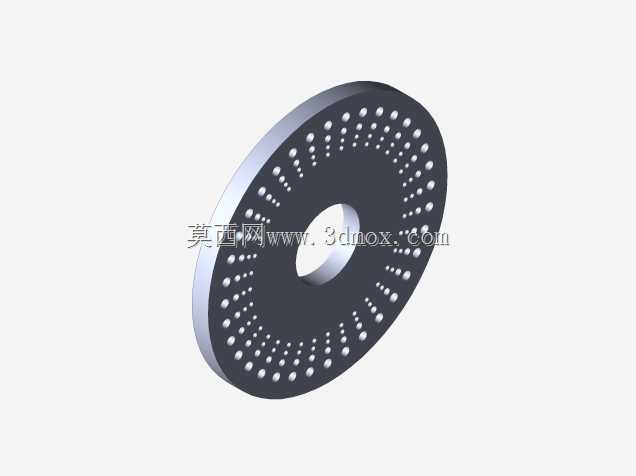

这套装配结构对应小型卧式铣床的核心传动与执行部分，在小型机加工车间、职校实训工位、五金零配件加工门店的日常生产中应用广泛，可完成小型钢件、铝件、铜件的平面铣削、键槽加工、分度铣齿、小尺寸斜面切削等常规工序，适配小批量多品种的零散加工需求，无需复杂地基固定，可直接放置在常规重型工作台上完成安装固定。从结构设计逻辑来看，整体采用悬臂式卧式布局，床身作为核心承载基座，底部预留的安装孔位可匹配常规1200mm×800mm规格的重型工作台，整体安装边界控制在长750mm、宽520mm、高680mm范围内，无需额外拓展操作空间，适配小型加工场地的空间限制。主轴横向布置在悬臂下方，可搭配不同规格的铣刀杆安装圆柱铣刀、盘铣刀、锯片铣刀等常用刀具，主轴的轴向窜动、径向跳动公差均按照普通级铣床的精度要求设计，可满足常规IT7-IT8级精度的零件加工需求。工作台部分采用十字滑台结构，纵向、横向进给均通过丝杠副传动，可实现手动进给操作，导轨面设计有润滑脂加注通道，日常维护时可直接通过预留注油孔完成润滑保养，无需拆解护罩结构。分度机构集成在工作台侧端，可配合分度头完成等分零件的加工，比如四方螺栓头、六角螺母、小型齿轮的齿形铣削，分度盘的定位销结构可保证分度精度控制在±1′范围内，满足常规小模数零件的加工精度要求。变速机构布置在床身内部，通过滑移齿轮组实现主轴转速的多级切换，可根据不同加工材料、刀具直径匹配合理的切削线速度，避免刀具崩损或加工效率过低，齿轮组的啮合间隙设计有调整垫片，长期使用出现磨损后可通过增减垫片厚度调整侧隙，保证传动平稳性，降低运行噪音。悬臂部分采用可锁紧的滑动结构，可根据铣刀杆的长度调整伸出量，调整到位后通过两侧锁紧螺栓完成固定，保证切削过程中悬臂不会出现振颤，避免加工表面出现振纹。整体结构没有冗余的复杂设计，所有易损件均采用通用标准件规格，后期维护更换配件无需定制，可直接采购常规机床配件完成替换，对于需要搭建小型加工工位、开展铣削工艺实训、进行小型设备改造的从业者来说，这套装配结构可直接作为设计参考，清晰展现卧式铣床各部件的装配关系、运动传递路径，可直接用于干涉检查、运动仿真验证，提前排查装配过程中可能出现的部件碰撞、行程不足等问题，缩短设备设计或改造的周期。
