车床进给齿轮箱内部传动结构设计

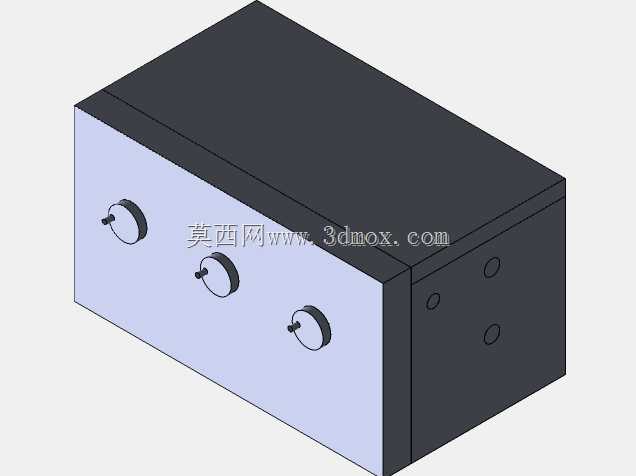

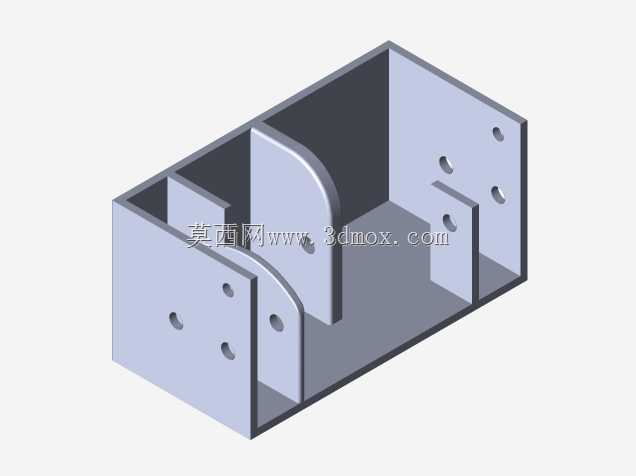

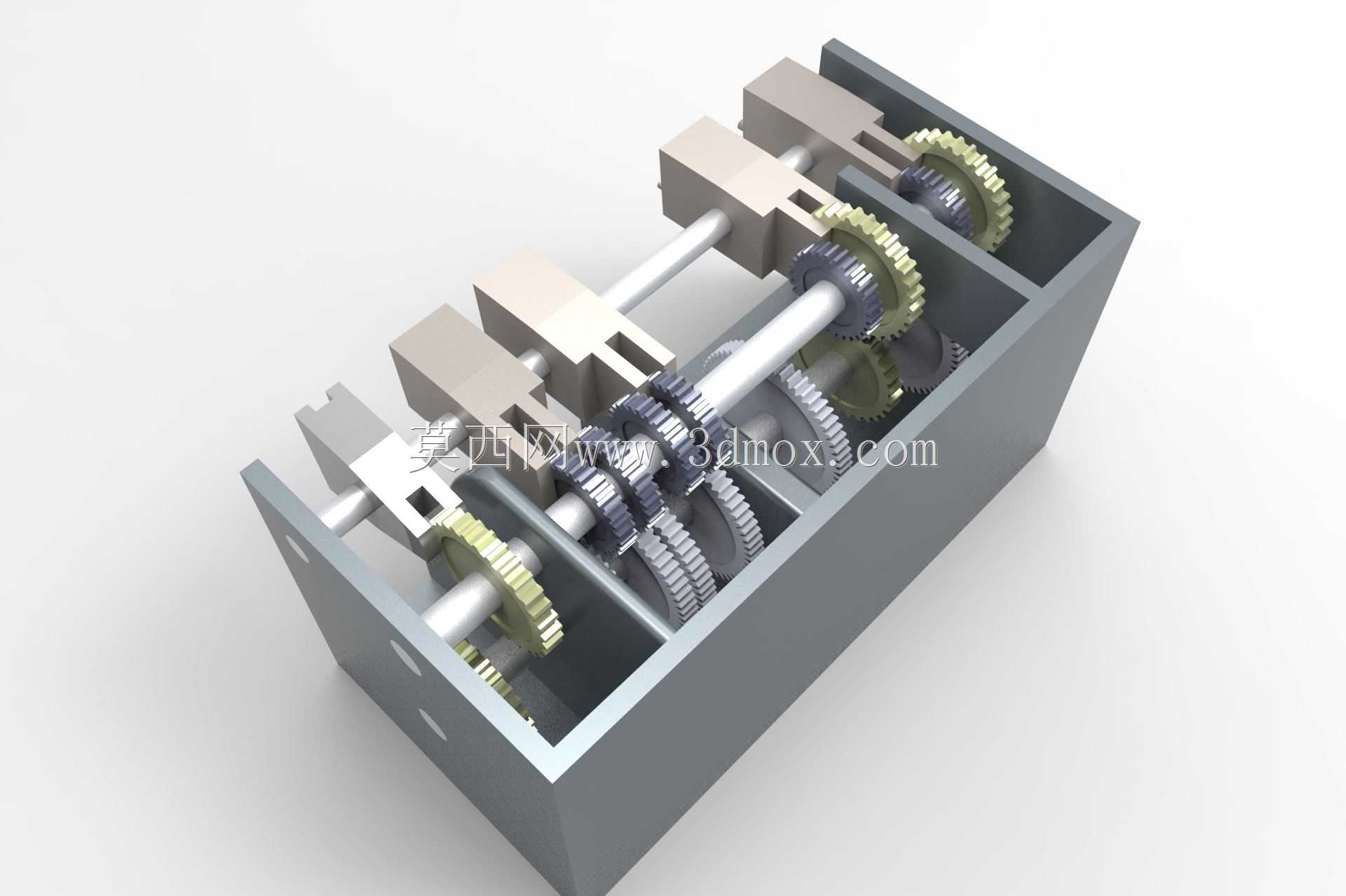

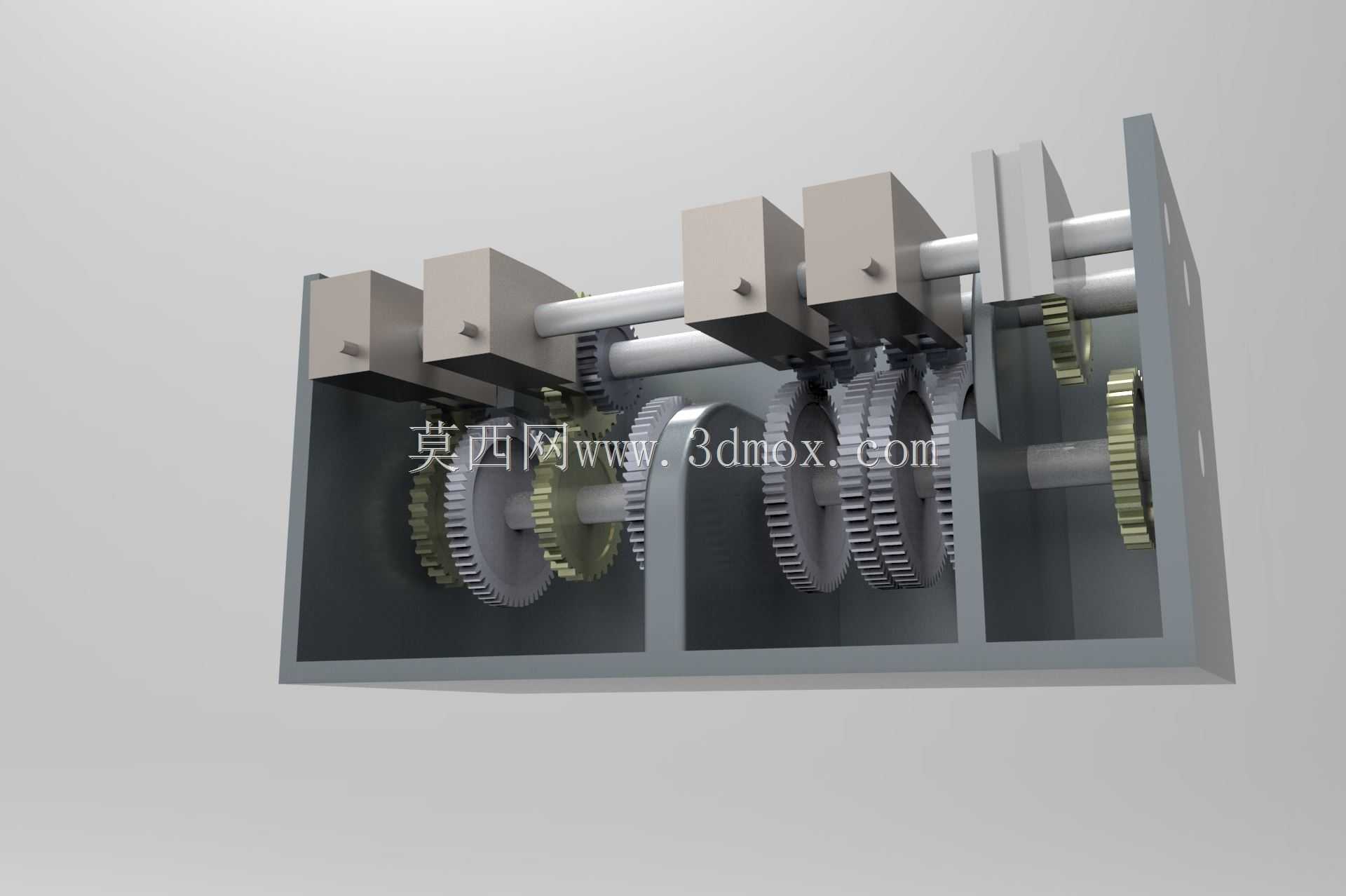

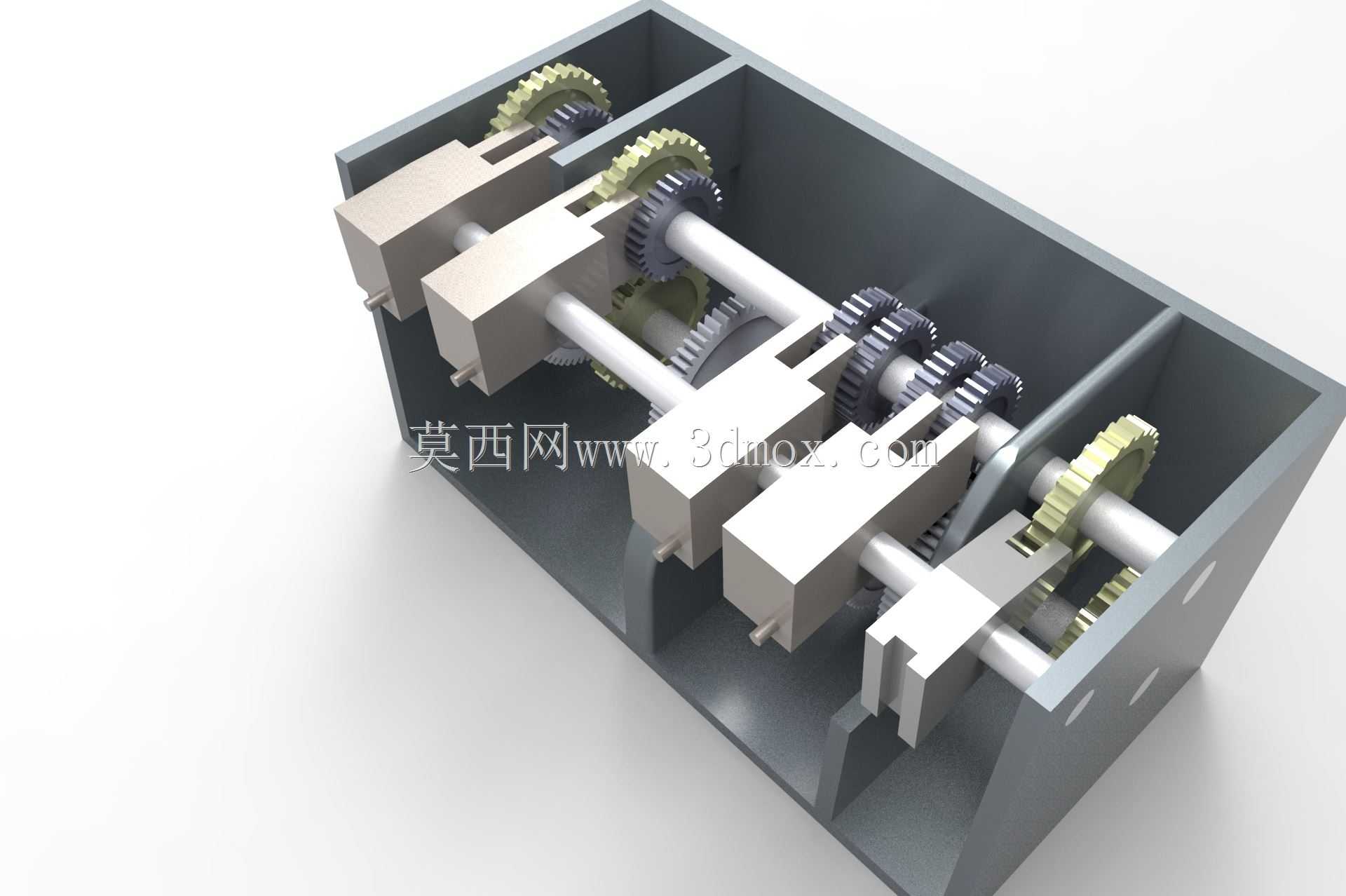

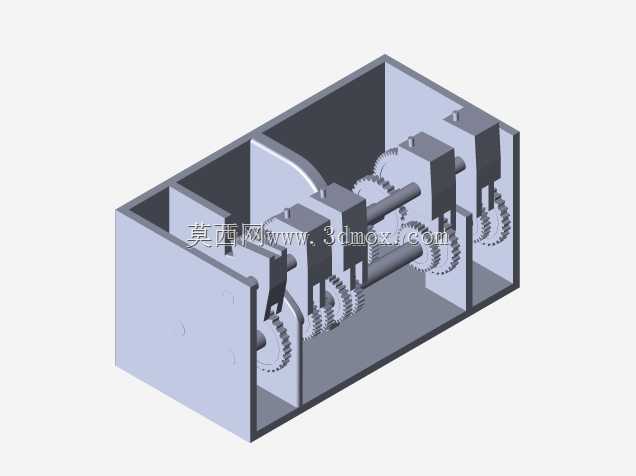

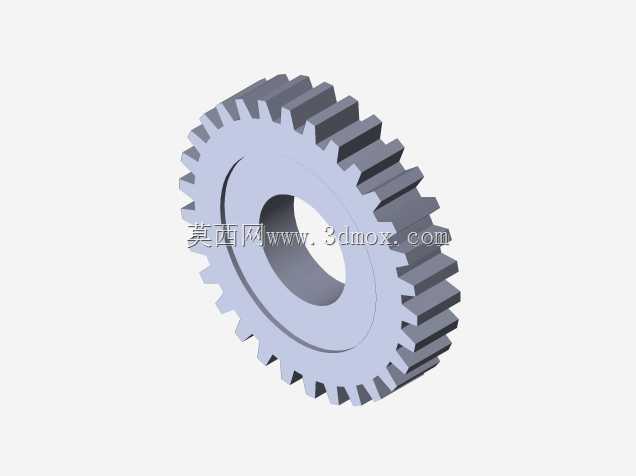

在普通卧式车床的进给系统中，进给齿轮箱是衔接主轴动力输出与刀架进给执行端的核心传动部件，其传动精度、运行稳定性直接决定了车床加工螺纹、外圆、端面时的进给量准确性，也影响着加工件的表面粗糙度与尺寸公差控制水平。这款进给齿轮箱采用分体式箱腔布局，将不同传动比的齿轮组分隔在独立腔室内，既可以避免不同啮合副的润滑油相互干扰，也能减少齿轮高速运转时的窜动影响，提升传动链的整体刚性。从结构设计来看，箱体内平行布置多根传动轴，轴上套装不同模数、齿数的滑移齿轮与固定齿轮，通过外部操纵机构带动滑移齿轮沿花键轴轴向移动，实现不同齿轮副的啮合切换，以此输出不同的进给转速与转向，满足车削不同螺距螺纹、不同进给量切削的工艺需求。设计过程中需要重点考量各传动轴的安装同轴度，箱体上的轴承孔采用一次装夹镗削加工，保证孔位的位置公差控制在合理范围内，避免轴系安装后出现偏载，加剧齿轮与轴承的磨损。齿轮参数选配时，会结合车床常用的进给量范围，搭配合理的传动比序列，确保常用进给档位处于齿轮传动效率较高的区间，同时滑移齿轮的换挡行程设计要匹配操纵机构的摆角范围，避免出现换挡卡滞、脱档或者齿轮啮合长度不足的问题。安装边界方面，齿轮箱的输入端通过联轴器或者挂轮组与主轴箱的输出轴连接，输出端连接光杆与丝杆，箱体的安装基面需要与床身的安装导轨面贴合，连接螺栓的孔位要匹配床身的预装螺纹孔，保证箱体安装后输入轴与输出轴的轴线和床身导轨的平行度符合装配要求。箱体内的齿轮啮合侧隙需要控制在合理范围，侧隙过大会导致进给换向时出现空程，影响螺纹加工的螺距精度，侧隙过小则会导致齿轮运转时卡滞、发热，加剧磨损。同时箱体上设置的油位观察孔、注油孔与放油孔位置，要方便日常设备维护时的润滑油更换与油位检查，箱盖与箱体的结合面需要加工密封槽，加装密封垫防止润滑油渗漏，避免车间日常使用中出现漏油污染切削液、影响车间环境的问题。在实际车间应用场景中，这类进给齿轮箱需要承受断续切削带来的冲击载荷，因此轴类零件选用调质处理的合金结构钢，齿轮采用齿面高频淬火工艺，提升齿面的耐磨性能与接触疲劳强度，延长部件的使用寿命，减少设备停机维护的频次。
