手摇驱动齿轮增速式离心分离机构

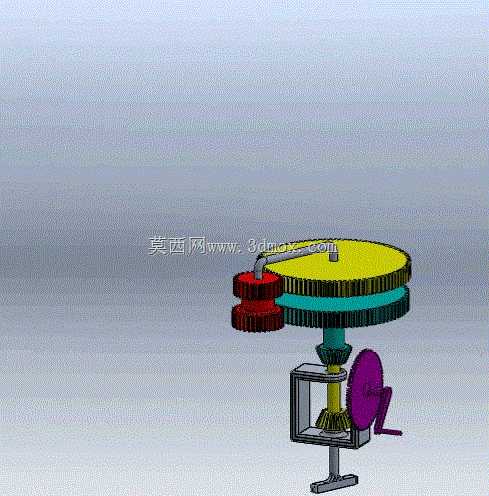

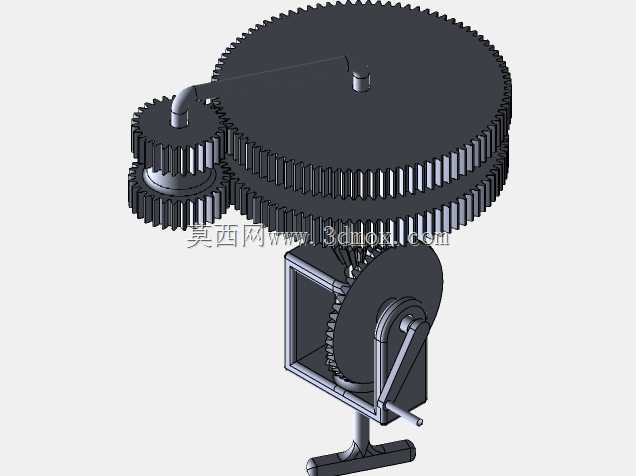

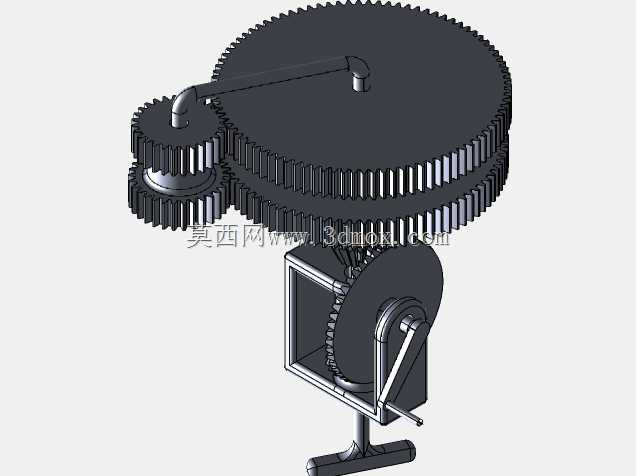

这款手动离心机构主要面向无外接动力供应的野外作业、小型实验室样本预处理、应急检测场景设计，依靠人力手摇输入即可完成固液或液液混合介质的离心分离作业，无需接入电源或气动动力源，适配偏远地区采样检测、户外应急快检、教学实验演示等缺乏配套动力条件的使用场景。整套机构采用三级齿轮啮合的增速传动路径，输入端的手摇曲柄通过锥齿轮组将竖直平面的摇转动力转换为竖直轴向的旋转动力，再经过两组平行轴圆柱齿轮的逐级增速，最终带动顶部的离心载盘达到额定工作转速，传动链的增速比经过匹配计算，输入端每分钟四十转的摇转速度可在输出端转化为每分钟两千二百转的工作转速，完全满足常规离心分离作业的转速要求，同时输入端的摇转阻力控制在普通人可连续操作的合理区间，不会出现操作费力、无法持续维持转速的问题。结构设计上采用框架式支撑结构，所有传动齿轮、传动轴均集成在立式支撑框架内部，底部预留标准安装孔位，可直接固定在工作台面或便携支架上，整体安装边界控制在极小范围内，不需要额外预留大尺寸操作空间，载盘部分采用圆盘式结构，可适配常规规格的离心试管放置，边缘设置限位挡边防止试管在高速旋转过程中脱出。设计过程中重点优化了齿轮啮合的侧隙参数，避免手摇换向或转速波动时出现传动冲击，同时锥齿轮啮合位置设置了可调间隙结构，长期使用出现磨损后可通过调整垫片补偿啮合间隙，延长整套机构的使用寿命。传动轴部位采用滑动轴承配合，不需要频繁加注润滑脂即可维持长时间稳定运转，适配户外无维护条件的使用需求，整体外露部件均做了圆角处理，没有尖锐凸起结构，操作过程中不会出现剐蹭风险，手摇曲柄采用可折叠式结构，收纳状态下不会额外占用空间，方便整套设备的便携转运。
