气动工具配套行星齿轮式空气马达结构

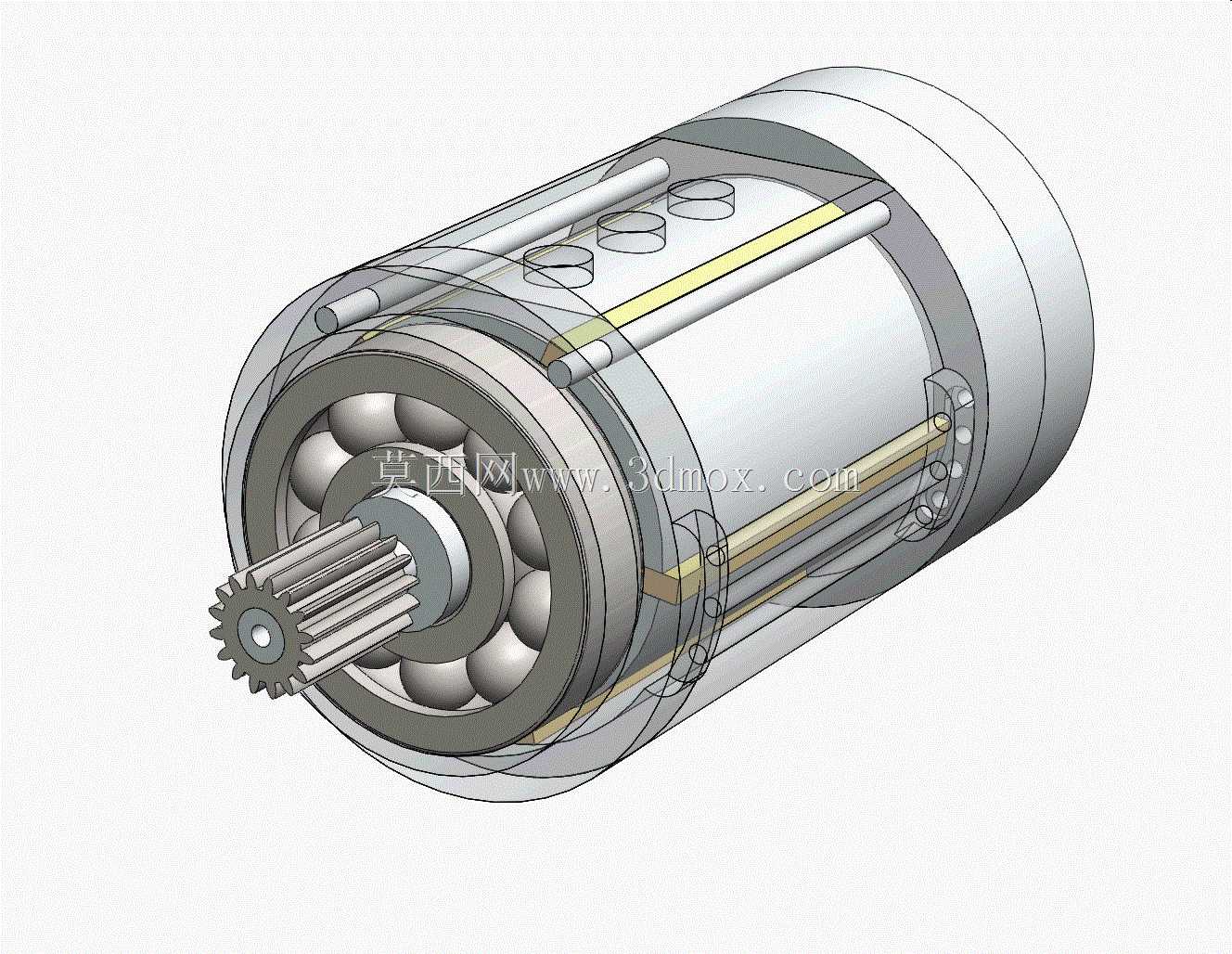

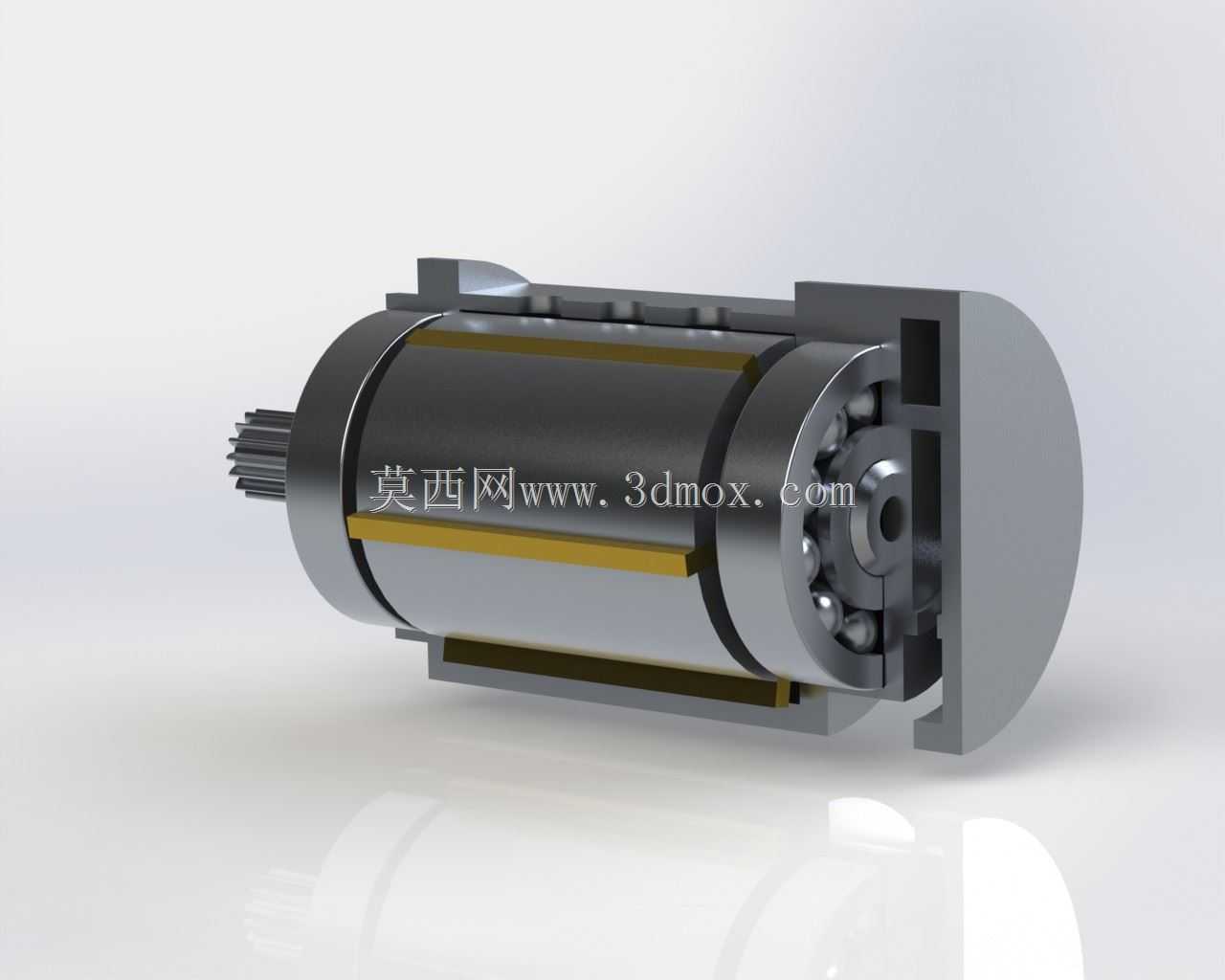

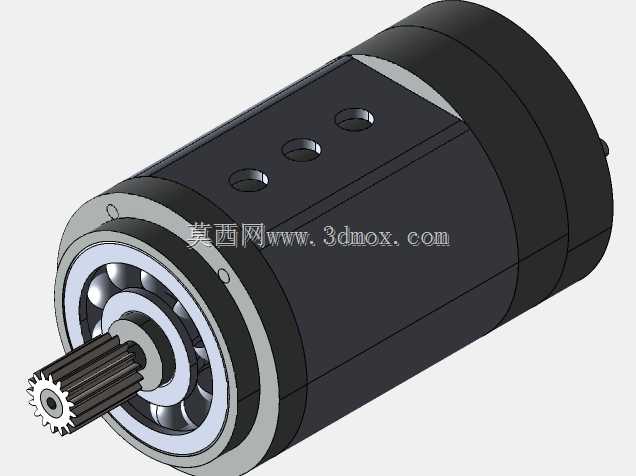

这款空气马达主要面向手持气动打磨工具、小型气动拧紧设备、矿山便携气动机具这类对动力单元体积、抗过载能力有严苛要求的应用场景，区别于同功率规格的电动动力单元，它本身不依赖电控元件，在高湿、有防爆要求的作业环境下也能稳定输出扭矩，不会出现电火花引燃易燃易爆介质的风险。从结构设计逻辑来看，这款马达采用了行星齿轮组做末端减速，前端输出轴直接加工出外啮合齿形，可直接对接工具端的作业头传动接口，省去了额外加装联轴器的安装空间，整体筒状外壳的径向尺寸控制在常规气动工具握持范围内，轴向安装边界预留了标准的气道接口定位台阶，能直接适配多数现有气动工具的壳体安装位，不需要对原有工具外壳做大规模改型。内部的叶片式气动转子直接和行星减速组的太阳轮做同轴集成，减少了中间传动环节的功率损耗，转子周边的气道布局做了对称式优化，正反转切换时的扭矩输出差值控制在极小范围内，能满足拧紧、打磨这类需要双向转动的作业需求。行星轮组的支撑位置配套了满装滚珠结构，相比常规保持架轴承，在有限的径向空间内可以承受更大的径向冲击载荷，应对气动工具作业时频繁的负载波动、轴向窜动都有更好的结构冗余。外壳采用半剖视角就能看到内部的密封衬套布置，衬套直接嵌装在壳体和转子的配合间隙位置，既可以减少压缩空气的泄漏损失，也能阻挡作业过程中侵入壳体的金属碎屑、粉尘进入转子运动副，延长整机的维护周期。设计过程中特意将所有的紧固件安装孔都做了沉台处理，装配后紧固件端面不会突出外壳表面，避免工具在狭小作业空间内剐蹭工件，输出端的齿轮参数和市面主流同规格气动工具的接口完全通用，后期更换维护时不需要单独定制配件。考虑到气动工具经常会遇到过载堵转的工况，这款马达的行星轮系做了强度等寿命设计，堵转时的载荷会均匀分散到各个行星轮上，不会出现单齿过载断裂的问题，转子叶片采用了耐磨材质配合衬套的自润滑特性，长时间空载高速转动也不会出现过度磨损的情况。
