20吨立式液压起重千斤顶结构设计

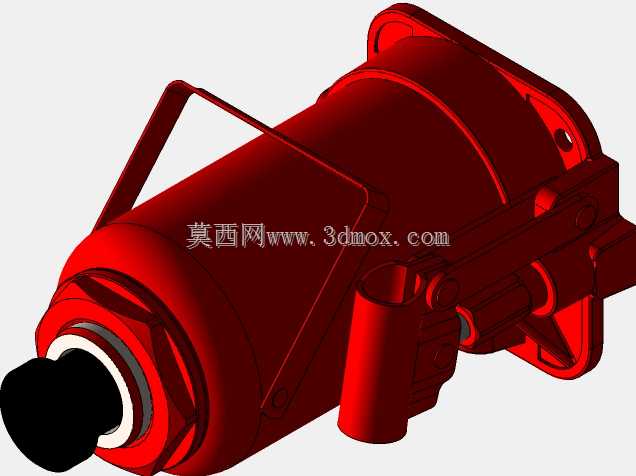

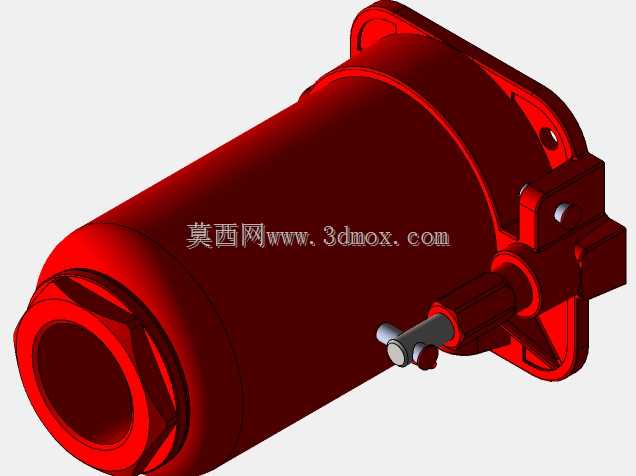

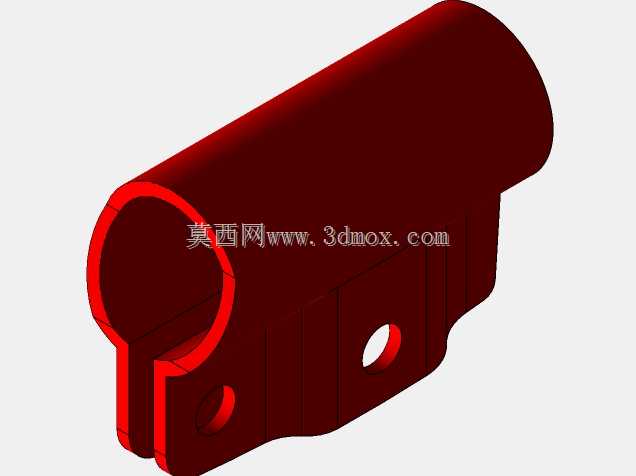

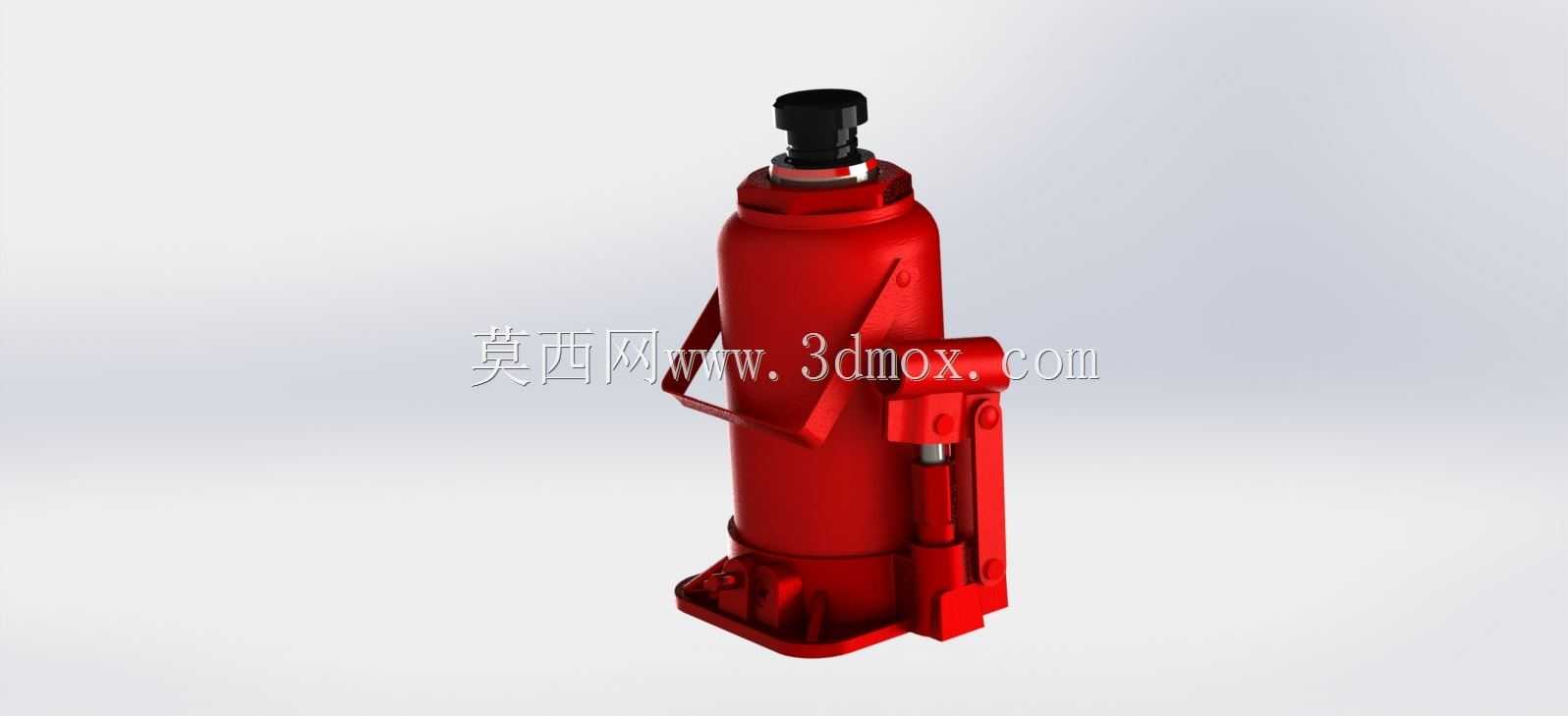

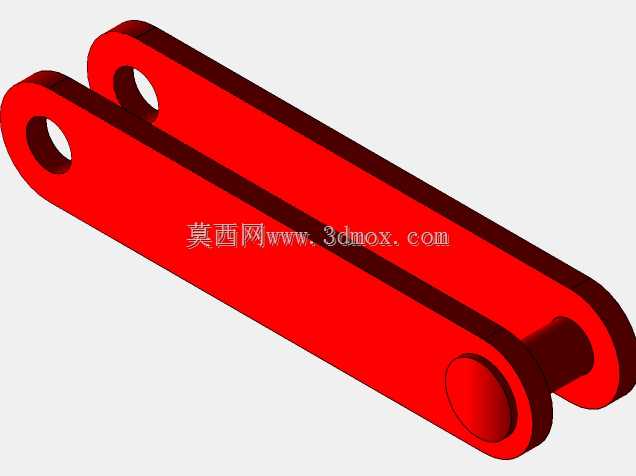

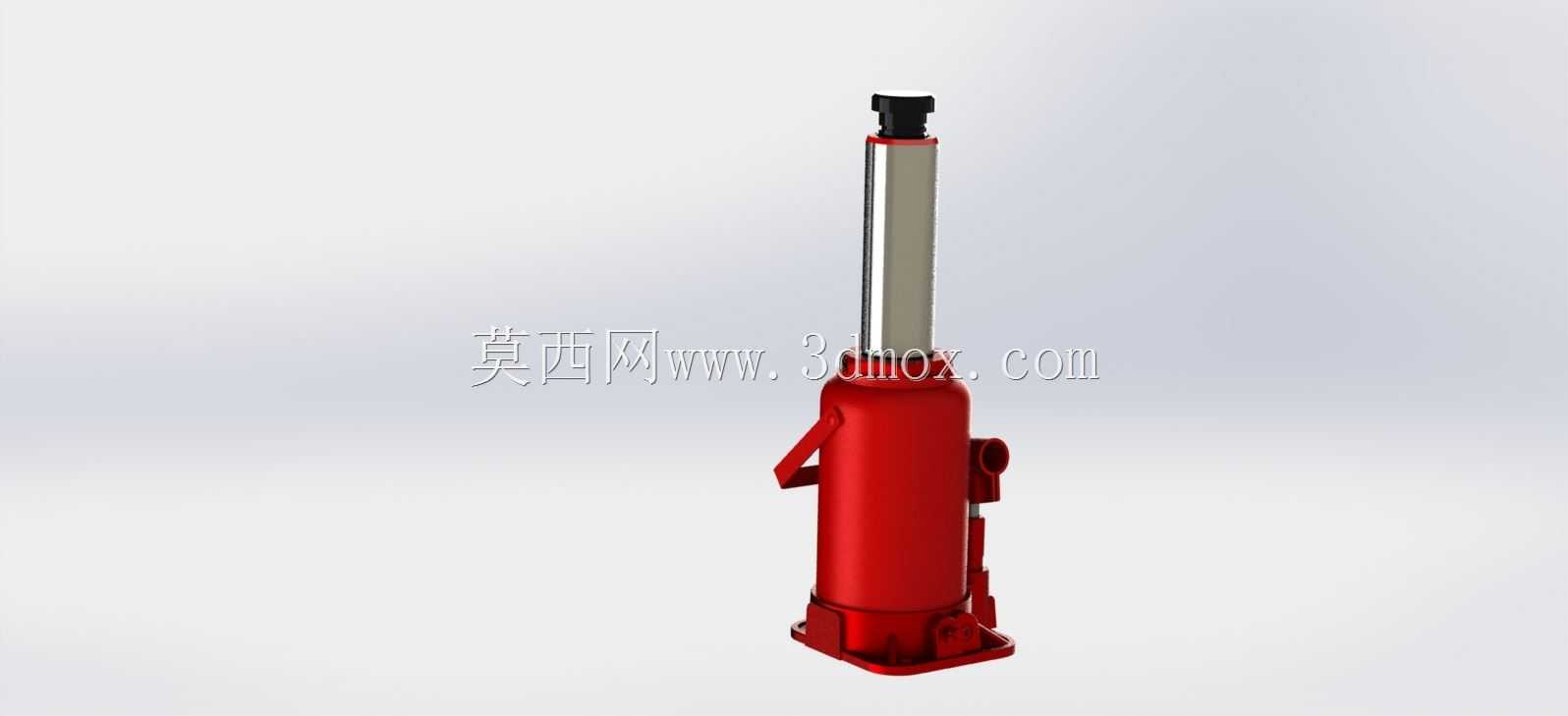

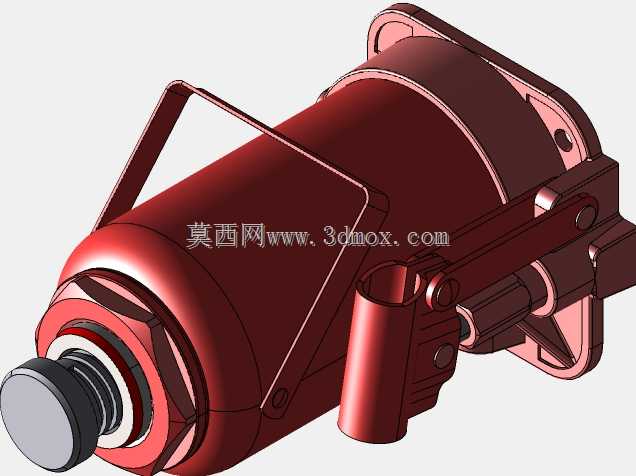

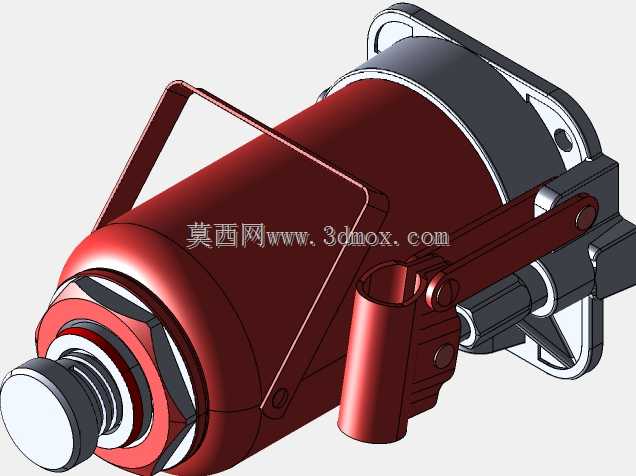

这款20吨级立式液压千斤顶，是汽修场站、重型设备维保、小型构件顶升作业里的常用承重机具，日常作业中常被用于重载车辆换胎时的底盘支撑、生产车间内中型设备移位时的高度微调、户外管线铺设作业里的构件临时抬升，相比同吨位的机械式螺旋千斤顶，它的顶升效率更高，作业时不需要反复施加过大的操作力，单人即可完成全行程的顶升操作。从结构设计逻辑来看，整体采用立式单油缸布局，底部做了加宽加厚的一体式铸钢底座，底座接触地面的端面做了铣平处理，作业时能保证和支撑面的充分贴合，避免偏载时出现滑移侧翻的风险，底座和主油缸筒采用焊接加销轴定位的连接方式，能承受顶升过程中产生的侧向分力，不会出现焊缝开裂的问题。主油缸筒作为核心承压部件，内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，能减少柱塞上下运动时的密封件磨损，延长整套液压系统的使用寿命；侧面集成的手动柱塞泵和油缸本体采用一体化铸造成型，减少了外接管路的漏油点，泵体内部的进油、回油钢球阀座做了硬化处理，反复打压作业时不会出现阀口密封失效导致的回落问题。顶部的承重顶帽做了可微调角度的球面设计，和被顶升物体的接触位置能自适应小角度的倾斜，避免硬接触导致的局部应力集中，顶帽表面加工有防滑齿纹，接触金属构件时能增大摩擦力，防止顶升过程中构件滑脱。侧面设置的提携支架采用圆钢弯制焊接而成，方便作业人员短距离转场搬运，油缸外侧设置的回油阀采用旋钮式结构，顺时针拧紧即可锁止顶升位置，逆时针缓慢松开就能控制回落速度，操作逻辑简单，新入职的维保人员经过简单讲解就能上手操作。设计过程中充分考虑了实际作业的安装边界，整机收拢状态下的最低高度适配多数家用轿车、轻型货车的底盘离地间隙，不需要额外铺垫枕木就能直接塞入顶升位置，最大顶升行程覆盖常规维保作业的高度需求，作业时不需要多次垫高底座就能达到需要的支撑高度。油缸外部的储油腔做了合理的容积匹配，保证柱塞伸到最大行程时，液压油不会从注油口溢出，柱塞回缩到最低位置时，也不会出现泵腔吸空导致的打压空程问题。整套结构没有多余的复杂构件，所有易损密封件都采用标准规格，后期维护时不需要定制特殊配件，常规的五金渠道就能找到替换备件，适合各类需要频繁移动作业的维保场景使用，建模过程中还原了所有零部件的装配间隙，能直接用于作业受力模拟、维保操作培训的演示素材使用。
