螺旋式手动起重支撑装置结构设计

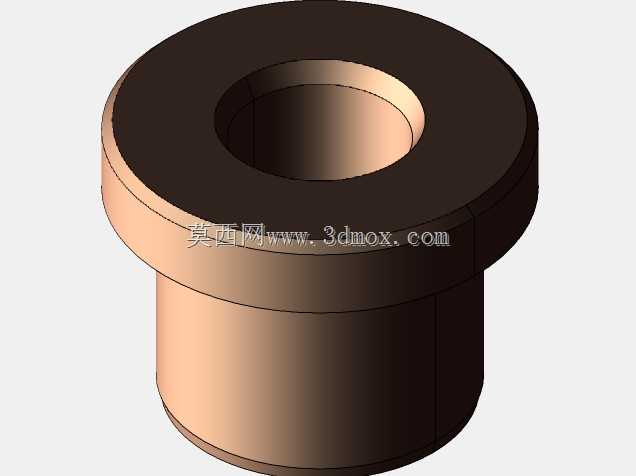

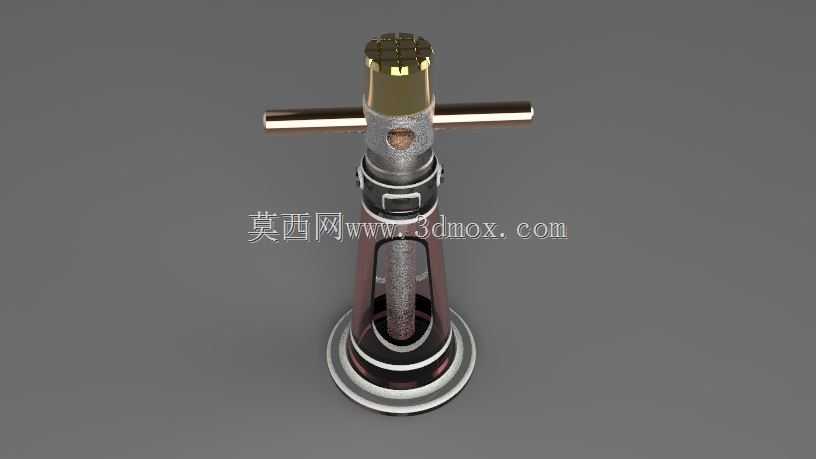

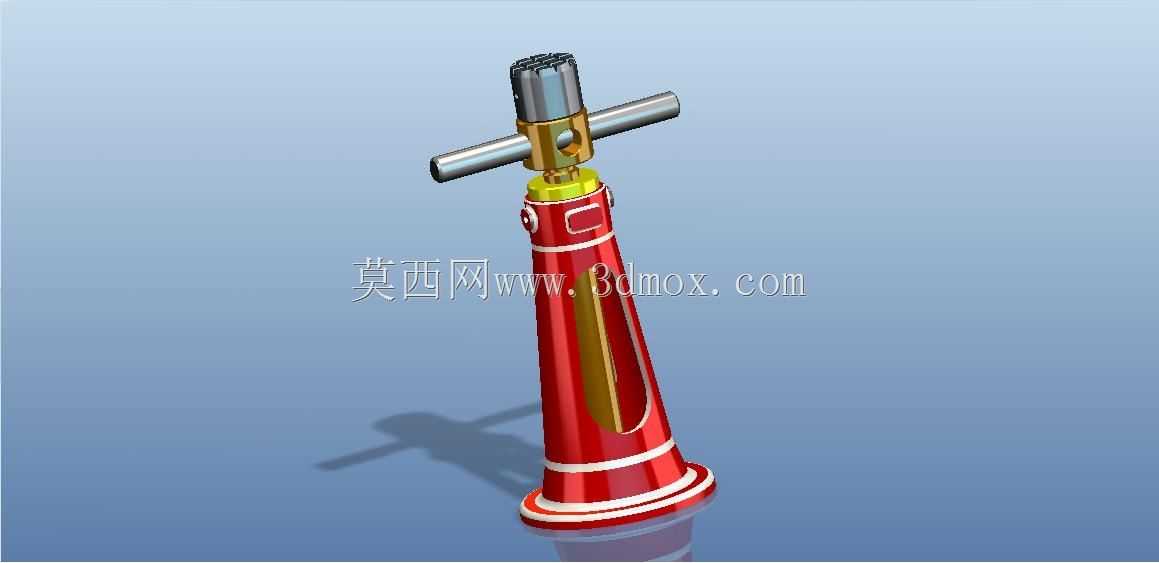

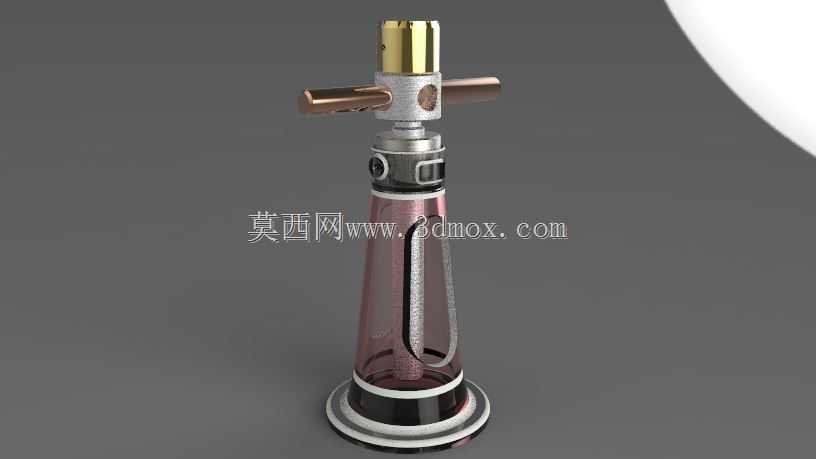

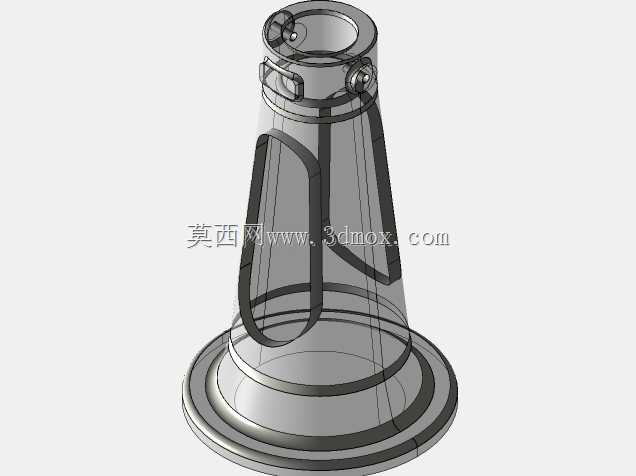

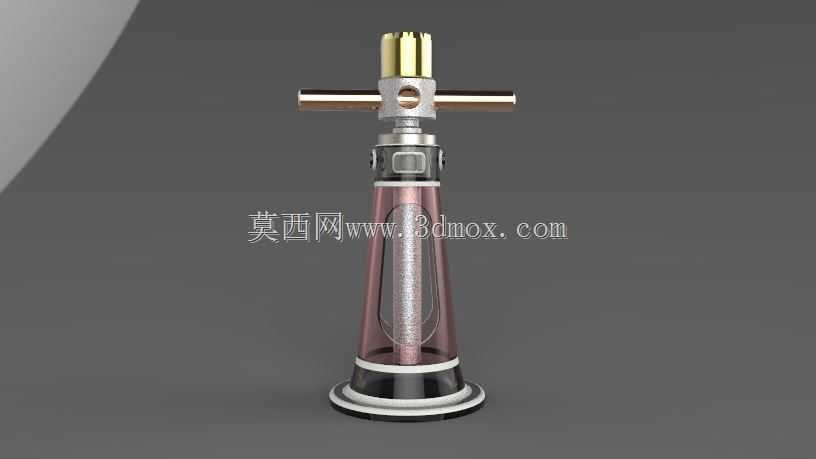

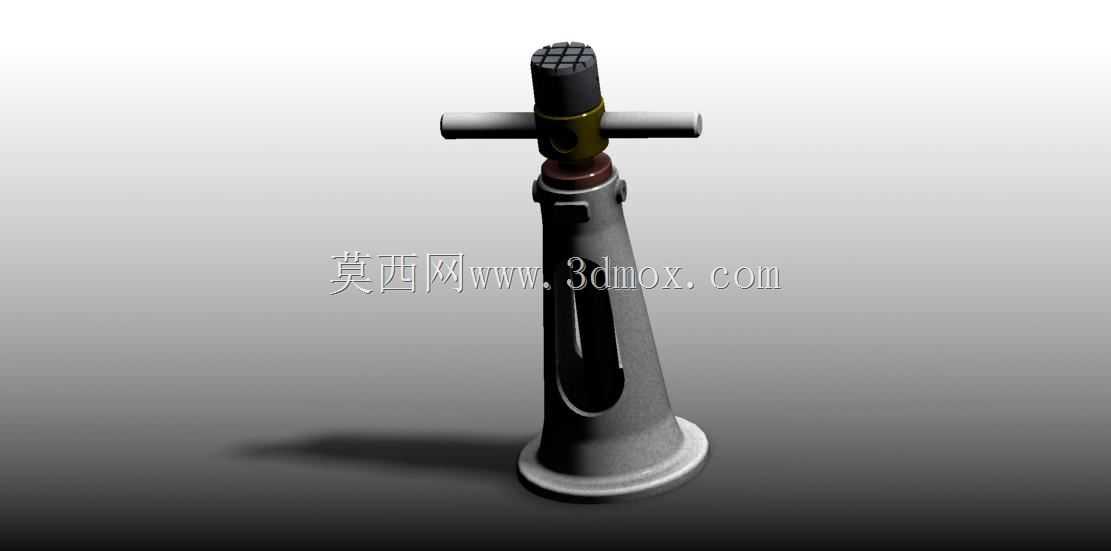

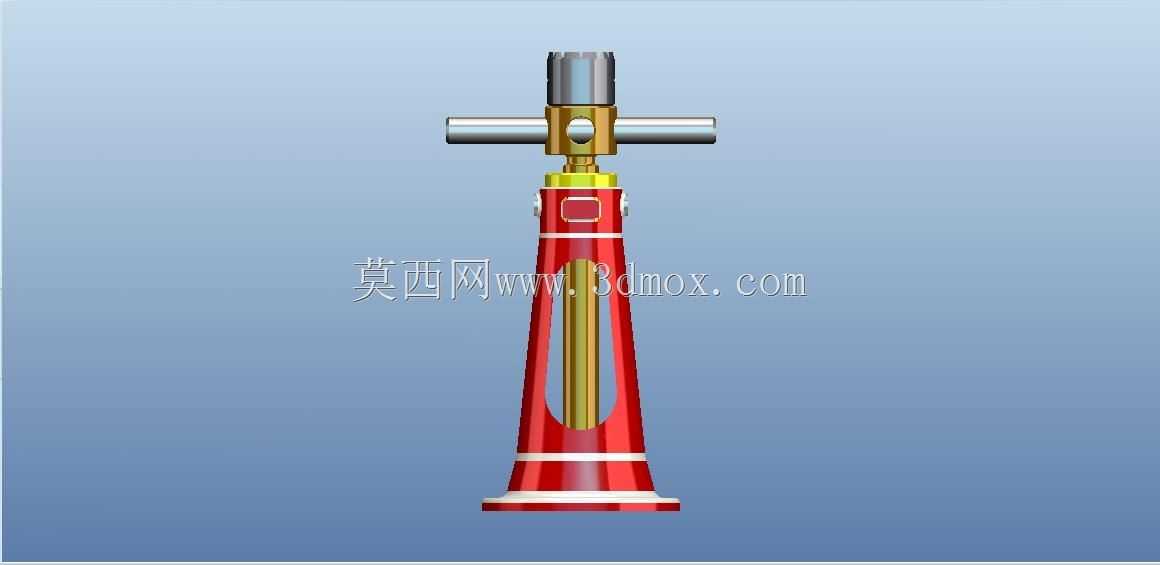

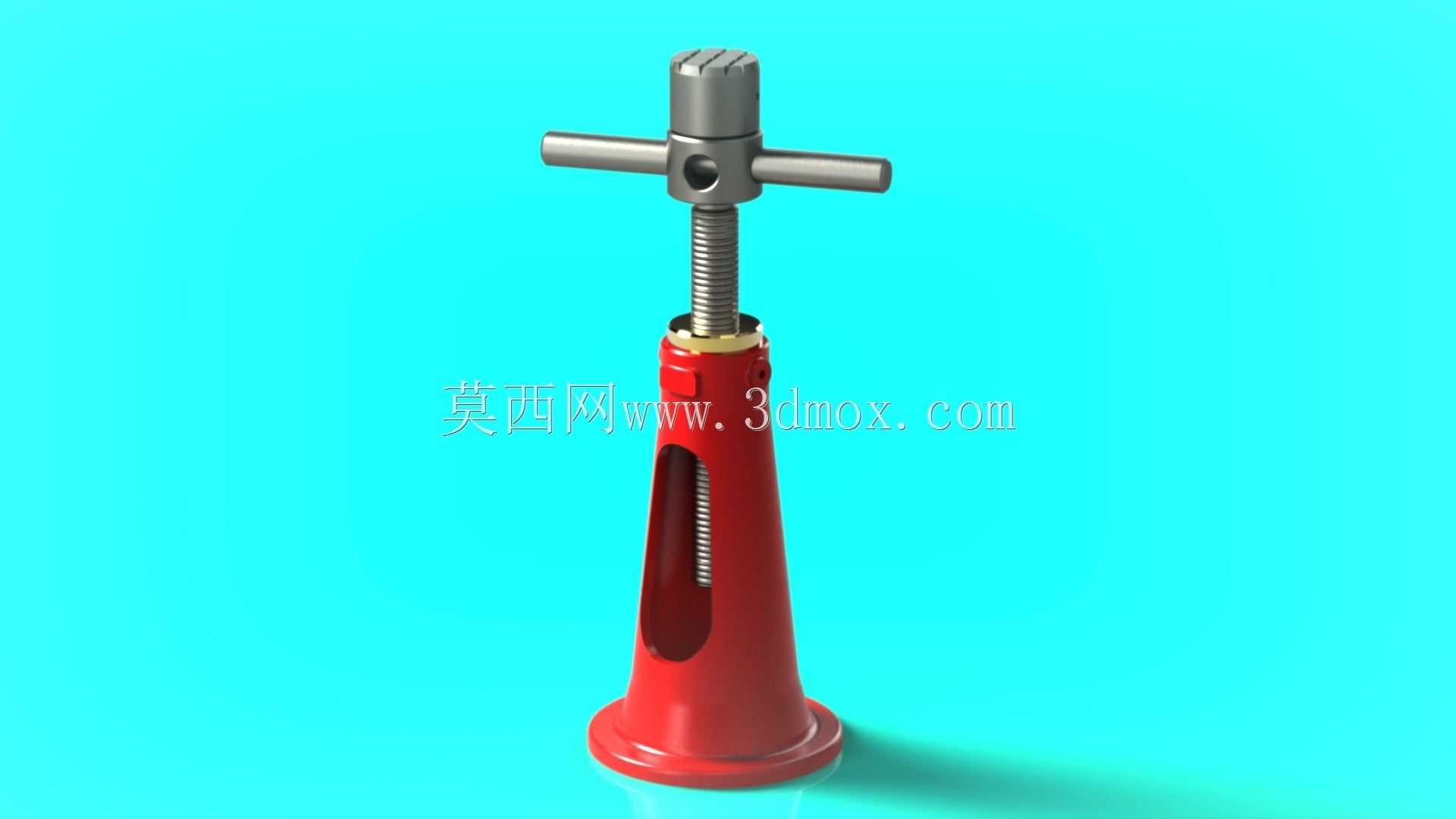

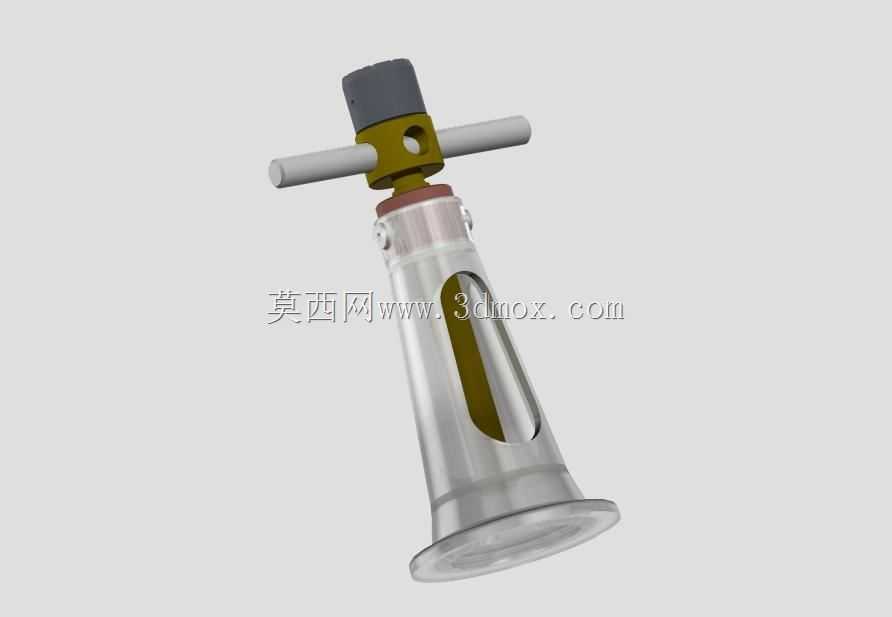

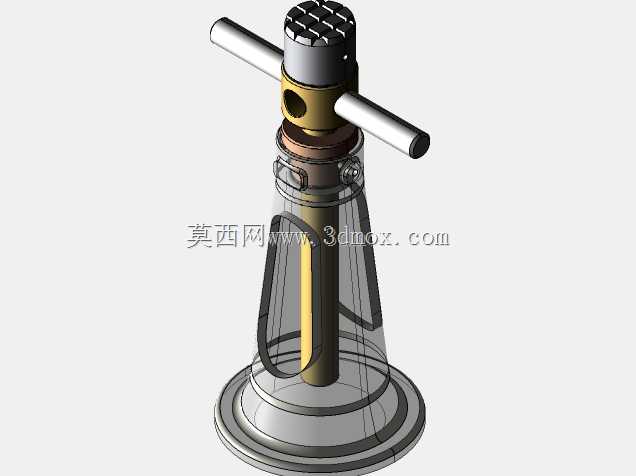

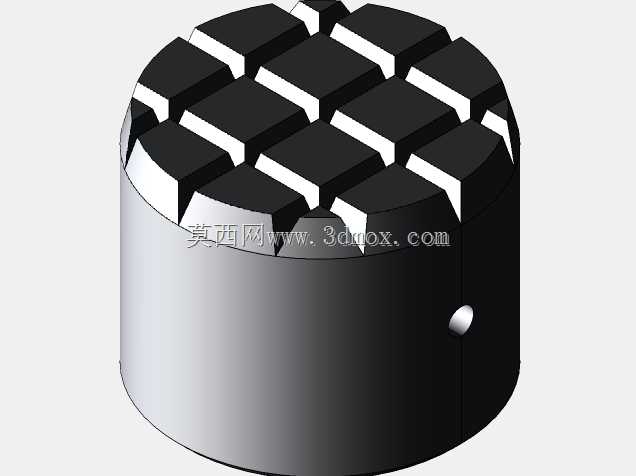

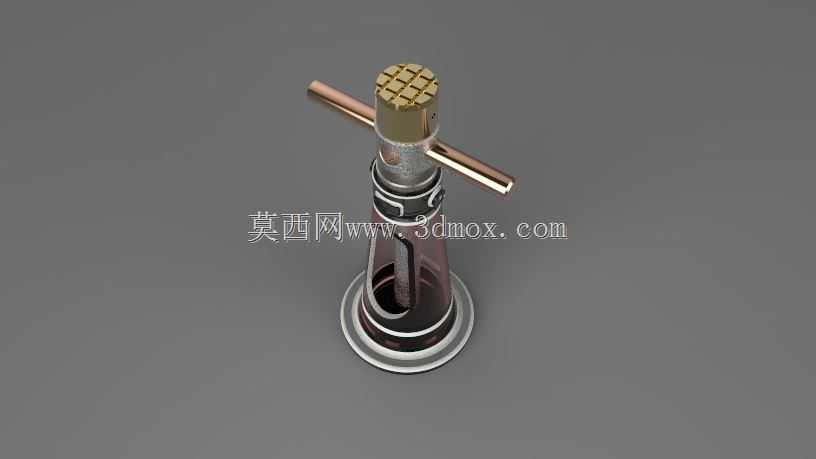

这款手动螺旋顶升类起重装置，常被用于设备检修、小型构件安装、重型工件调平这类需要小行程精准顶升的作业场景，在机加工车间工件装夹找正、机电设备拆装移位、户外轻型构件临时支撑的工况中适配性极强，相比液压类顶升工具，它不存在密封件老化漏油的问题，在低温、多粉尘的恶劣作业环境下可靠性更突出，长期存放也不会出现泄压回落的问题，适合作为应急维保、固定工位辅助支撑的常备工装。从结构设计逻辑来看，装置采用梯形传动螺杆作为核心传力部件，螺杆上端的T型转动手柄兼顾了操作力臂与收纳便利性，作业时转动手柄即可带动螺杆沿轴向升降，螺杆与外套筒内壁的导向槽配合，能避免螺杆升降过程中出现周向转动，保证顶升过程的直线度。底部的喇叭形支撑底座做了大接触面积设计，作业时能分散对支撑面的压强，避免在软质地面或者精加工工件表面压出凹痕，外套筒上开设的长条形观察槽，一方面可以直观看到螺杆的伸出长度，避免超行程使用导致螺杆脱出，另一方面也能及时清理套筒内积存的铁屑、灰尘等杂物，降低螺杆传动副的磨损速率。上端的顶头做了防滑网纹处理，和被顶升工件接触时能增大摩擦力，避免顶升过程中工件滑移，顶头与螺杆采用可转动连接，顶升过程中顶头可随工件接触面自适应微调角度，避免出现点接触导致的应力集中。从安装边界来看，装置收拢状态下整体高度较低，可放入间隙狭小的作业空间，最大顶升行程覆盖常规小型设备维保的顶升需求，额定承载范围内可长时间保持支撑状态，不需要额外的锁紧机构，依靠梯形螺纹的自锁特性即可实现位置固定。设计过程中对螺杆的长径比做了优化，既保证了足够的顶升行程，也避免螺杆伸出过长时出现失稳弯曲的问题，外套筒采用锥度过渡结构，从底座到上端直径逐步收窄，在保证结构刚度的前提下减轻了整体重量，单人即可轻松搬运转移。传动螺纹的牙型角选择兼顾了传动效率与自锁性能，转动手柄时的操作力控制在单人可轻松施加的范围内，不需要额外加接延长力臂即可完成额定载荷的顶升作业，各部件的配合间隙经过合理设定，既不会因间隙过大导致顶升时出现晃动，也不会因间隙过小导致粉尘卡滞、转动阻力过大的问题。
