四轴数控铣削加工设备结构设计

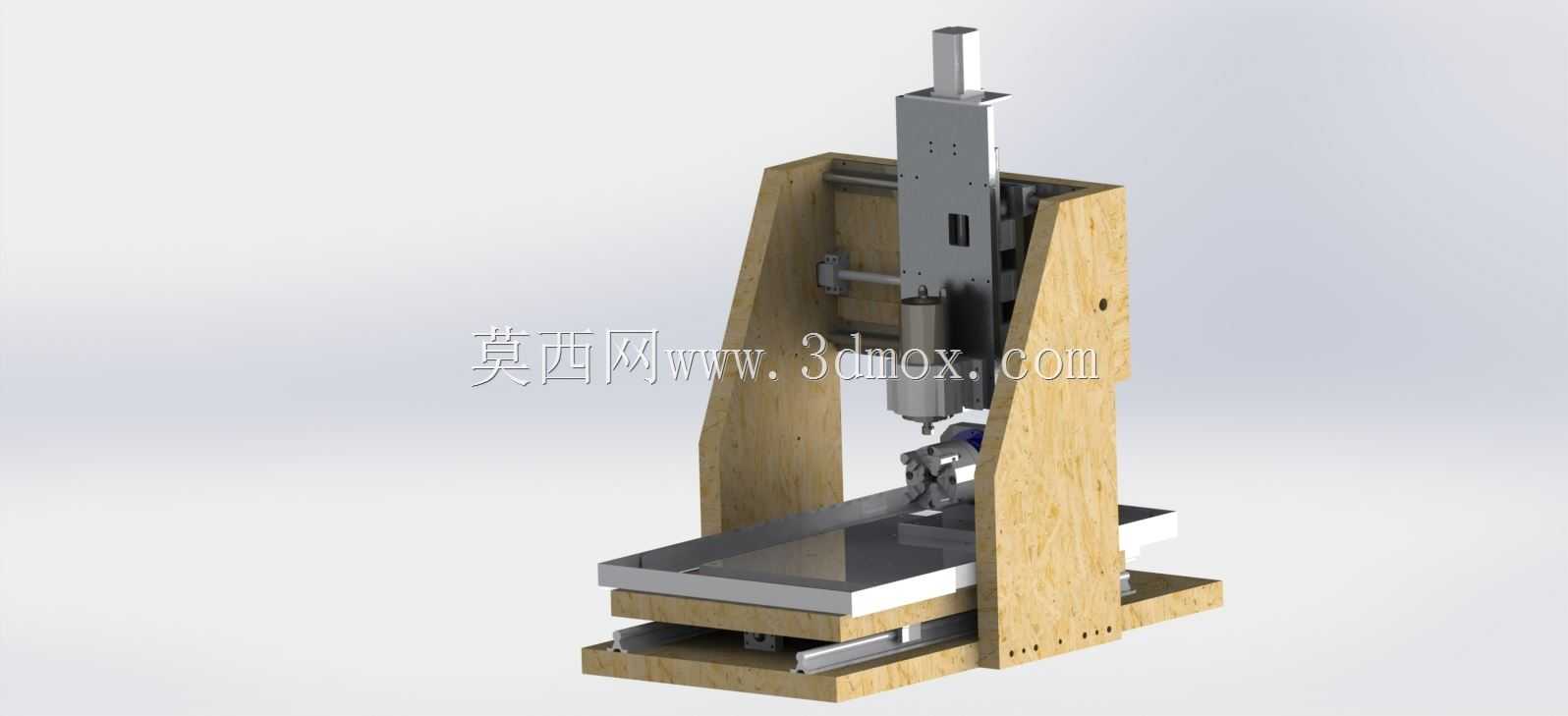

　　这款四轴铣削加工设备的结构设计，面向小型精密零件加工场景，可覆盖手板制作、小型五金件加工、教学实训、个人工坊零件加工等多类应用需求，相比常规三轴铣削设备，额外增加的回转轴可实现零件一次装夹完成多面连续加工，大幅减少多次装夹带来的定位误差，提升复杂轮廓零件的加工精度与加工效率。从结构布局来看，设备采用立式龙门框架构型，主体支撑部分选用MDF板材搭配铝合金型材组合搭建，这种选材思路兼顾了搭建成本与结构刚性，MDF板材的减震特性可吸收加工过程中产生的部分高频振动，铝合金型材则承担主要的载荷传递，在非重载切削场景下可有效保证加工过程的稳定性。Y轴与Z轴采用直线导轨搭配滚珠丝杠的传动组合，导轨安装面经过预找平设计，

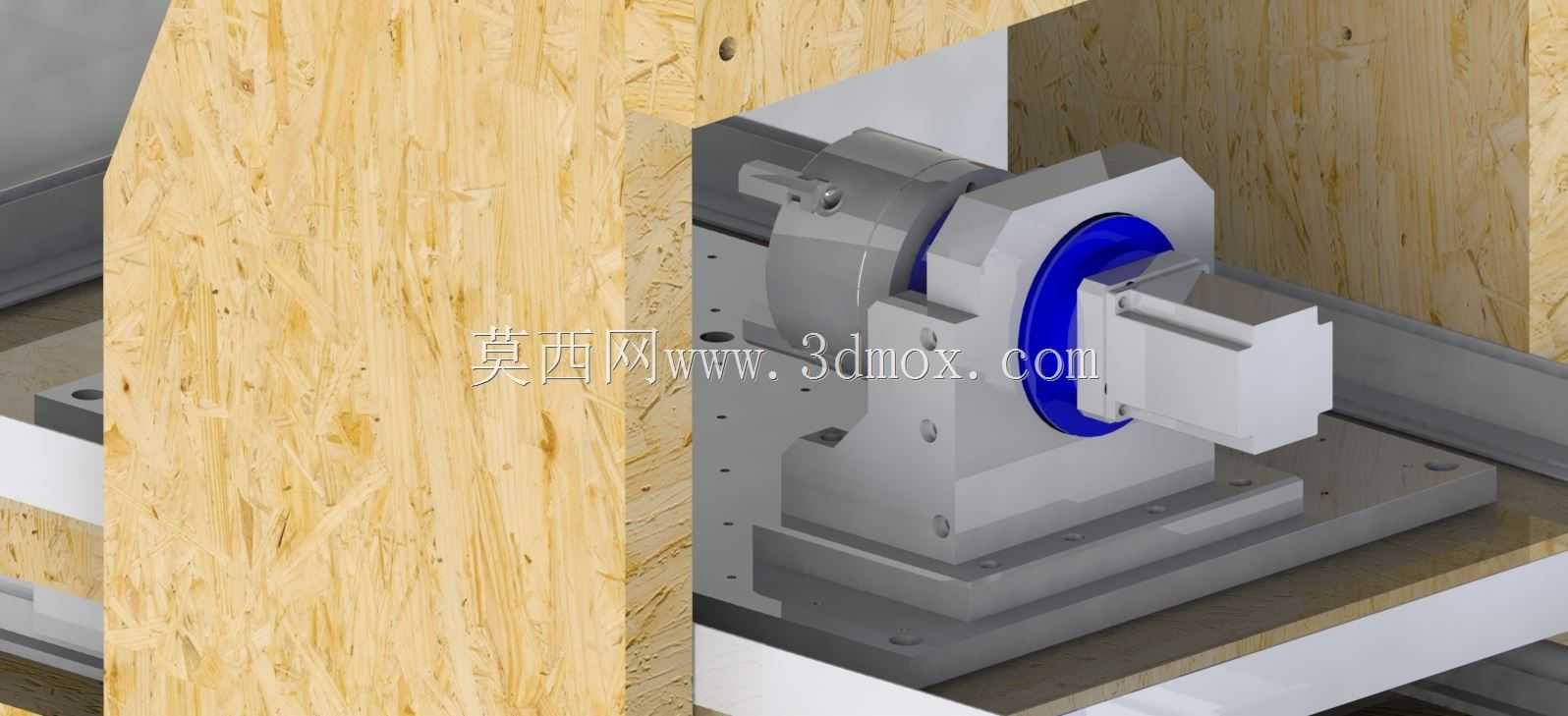

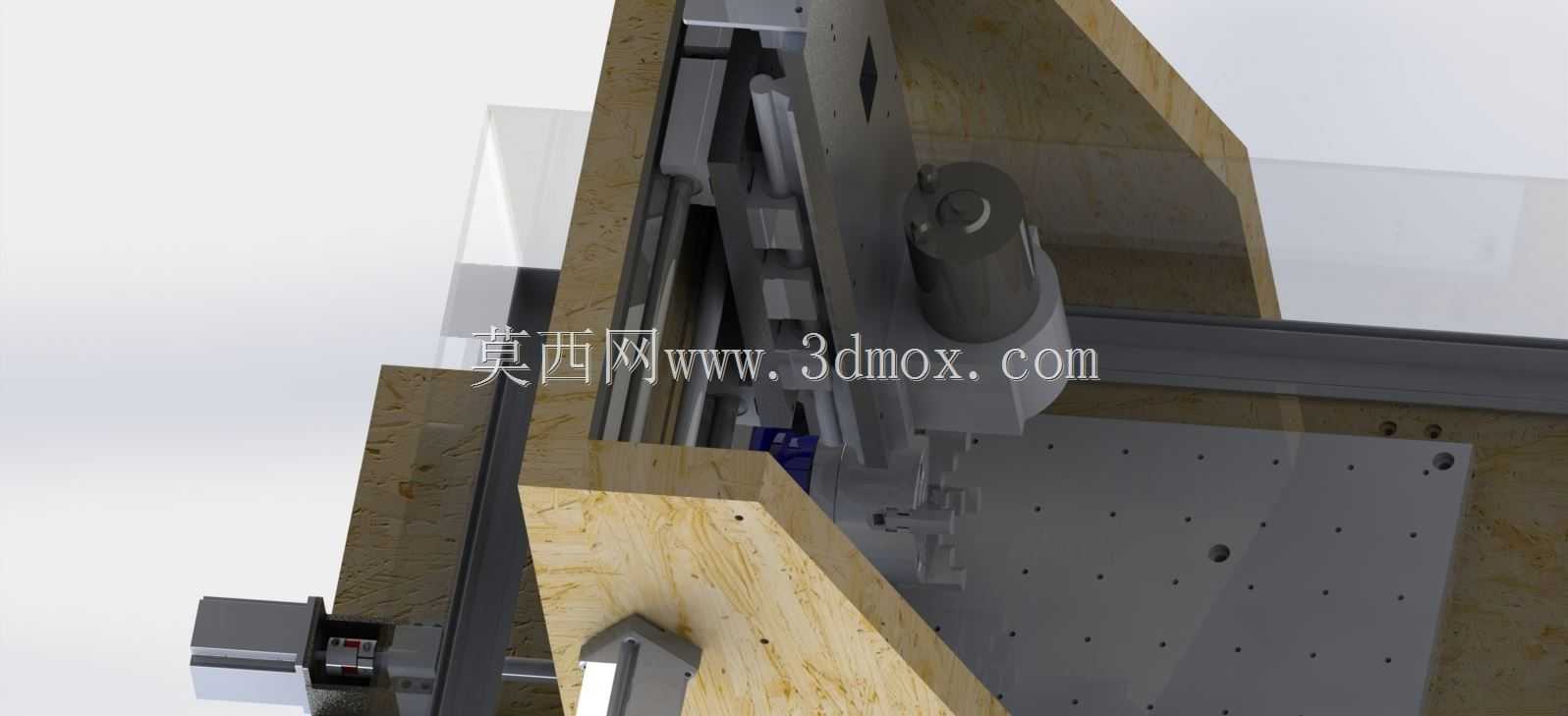

　　保证运动过程中的直线度误差控制在合理区间，Z轴主轴滑台设置有配重平衡结构，可抵消滑台与主轴的自重，避免垂直方向传动出现反向间隙，提升Z轴进给的响应精度。回转轴设置在X轴移动工作台上，可实现360度连续回转，配合X/Y/Z三个直线轴的联动，可完成叶轮类零件、小型异形结构件、曲面雕刻类工件的加工，无需多次拆装工件调整装夹角度。设备的润滑系统采用分点注油设计，直线导轨、丝杠螺母、回转支承等运动副位置均预留注油通道，日常维护时可直接通过注油点加注润滑脂，无需拆解结构即可完成运动部件的润滑保养，降低长期使用的维护成本。工作台采用硬质铝合金台面，表面设置有标准T型槽，可适配通用夹具、平口钳、专用工装的安装，台面的平面度经过精加工处理，

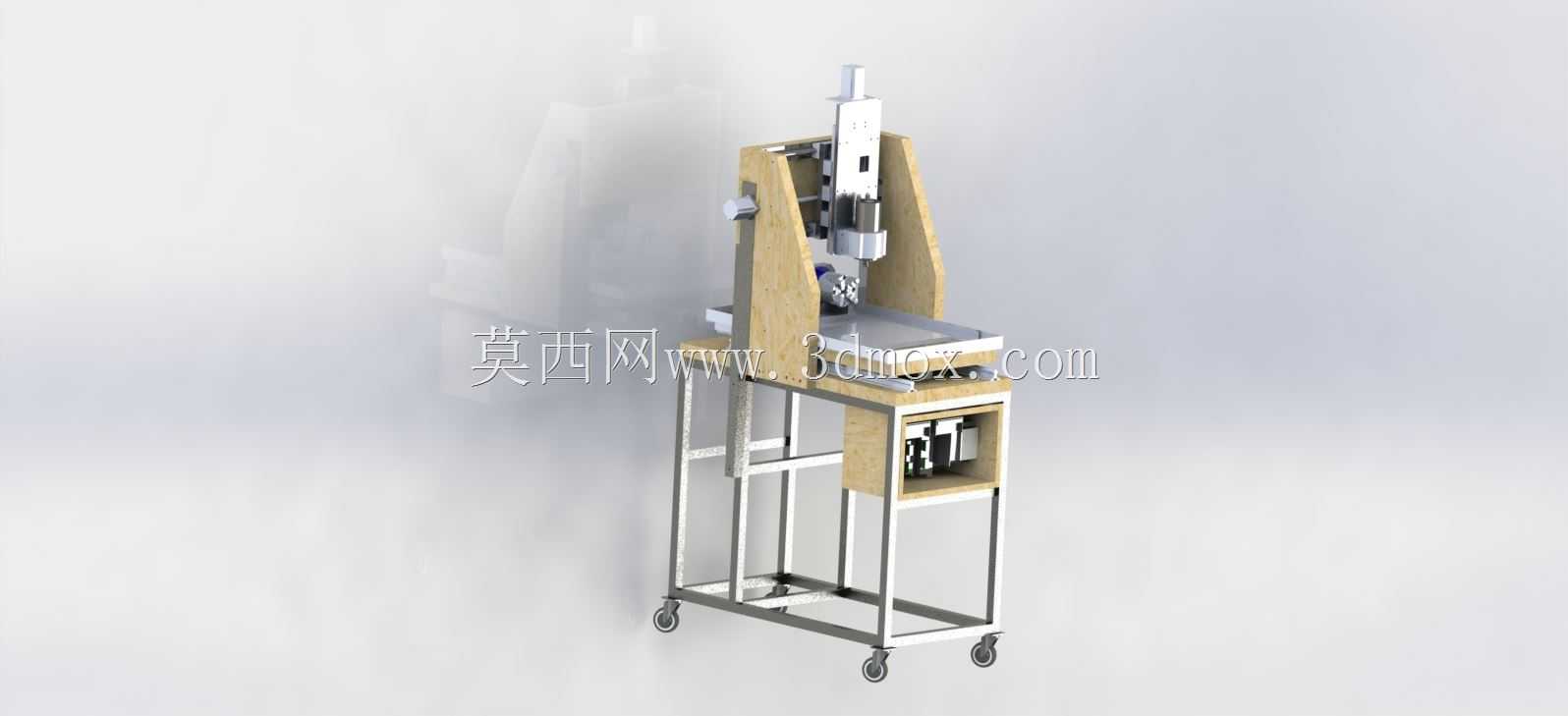

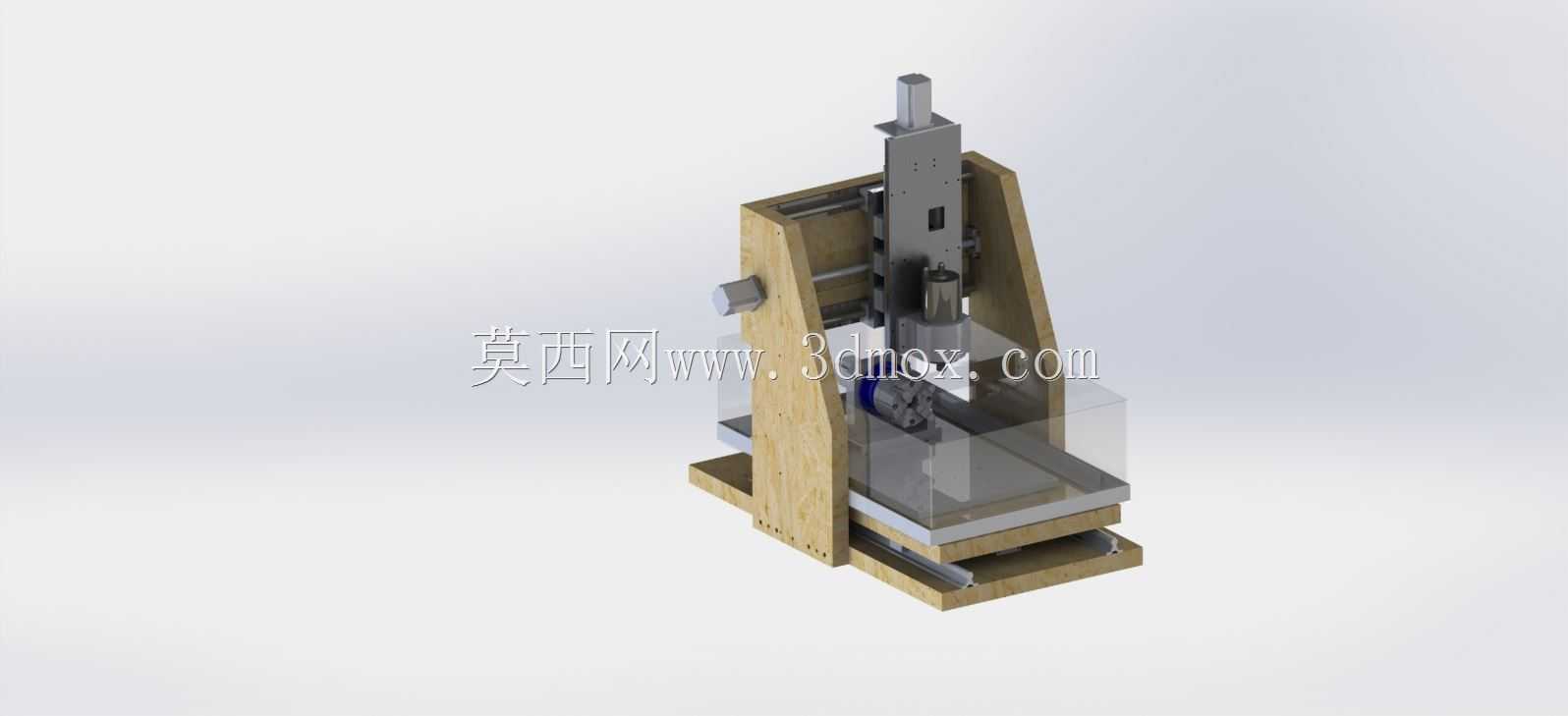

　　保证工件装夹的基准精度。主轴部分采用高速电主轴配置，可适配不同直径的铣削刀具，满足铣削、钻孔、镗孔、雕刻等多工序加工需求，主轴安装座设置有同轴度调整结构，可在装配时微调主轴与工作台面的垂直度，消除装配误差带来的加工面垂直度偏差。设备的外壳防护采用半透明亚克力挡板，安装在加工区域的四周，既可以阻挡加工过程中产生的切屑飞溅，又可以直观观察内部加工状态，挡板采用快拆式安装结构，清理切屑或者更换工件时可快速拆卸，操作便捷。从安装边界来看，设备整体占地尺寸适配小型工坊或者实验室的摆放需求，不需要过大的安装空间，底部设置有可调水平支撑脚，可在不平整的地面上调整设备水平度，保证整体结构的安装基准稳定。电气元件的安装空间预留于框架后侧的空腔内，

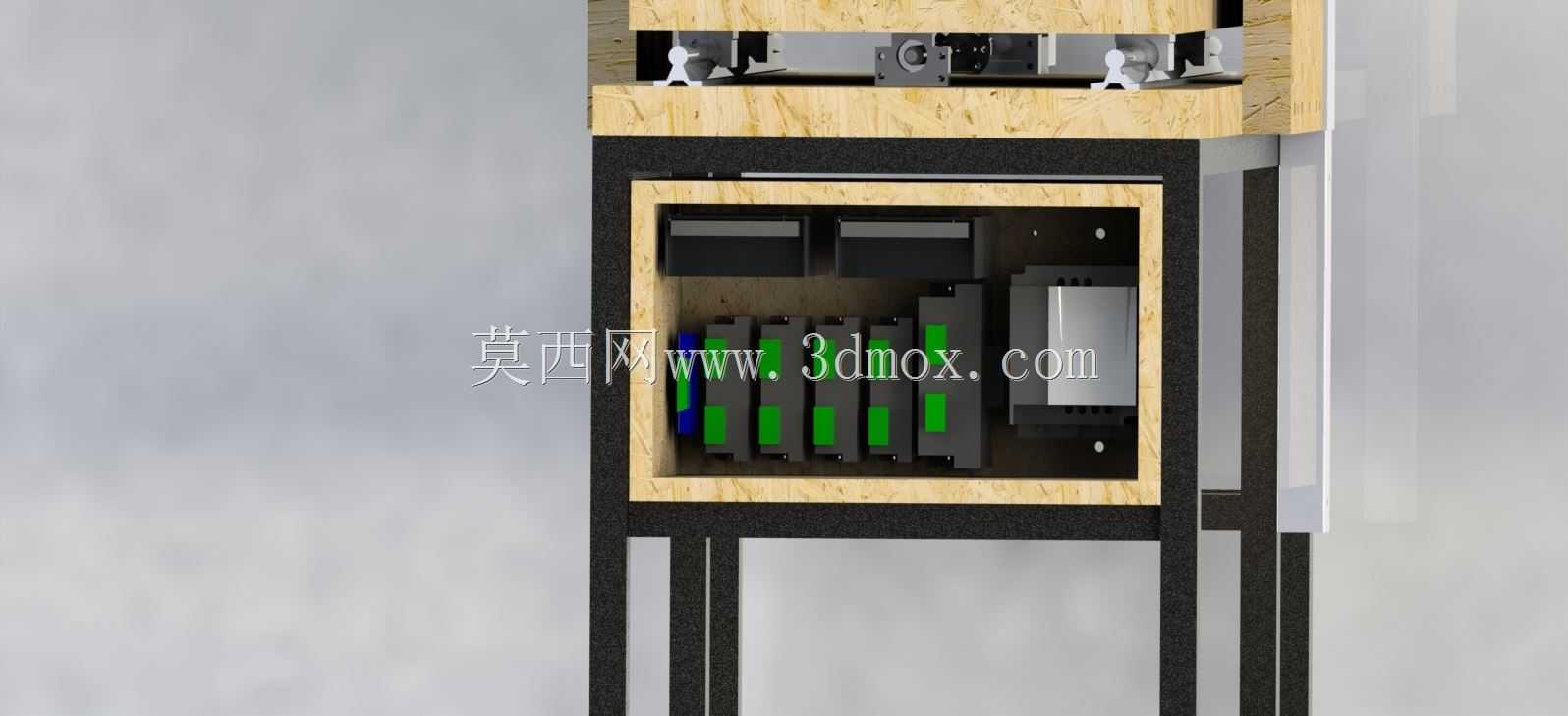

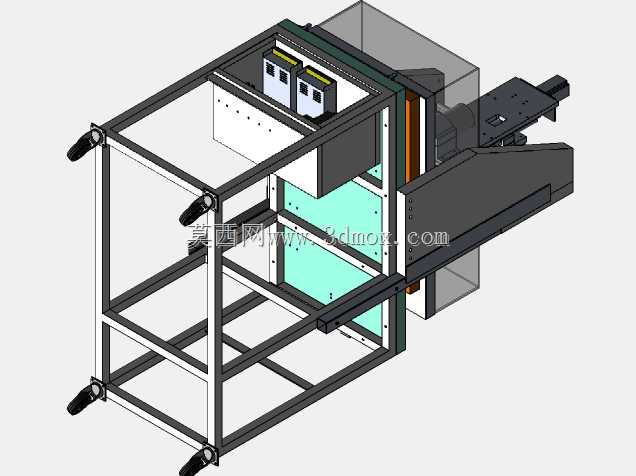

　　走线沿型材内部线槽布置，避免加工区域的切屑、切削液接触线路造成故障，整体走线规整，方便后期线路检修与元件更换。在结构刚性校核上，设计阶段针对主轴切削受力工况做了框架变形量仿真，在常规小进给量铣削铝合金、工程塑料、木材等材料的工况下，框架的最大变形量可控制在加工精度允许范围内，不会因为结构颤振导致加工表面出现振纹。X轴行程可覆盖小型零件的加工长度需求，Y轴行程满足工件宽度方向的加工范围，Z轴行程可适配不同高度的工件装夹，回转轴的夹持范围可覆盖常规小型棒料、异形件的装夹需求，整体参数匹配面向小型精密加工的定位，不会出现行程冗余带来的结构体积浪费，也不会因为行程不足限制加工场景。切屑收集区域设置在工作台下方，采用倾斜导屑面设计，加工产生的切屑可沿导屑面滑落至集屑槽内，清理时直接抽出集屑槽即可完成切屑清理，无需深入加工区域清扫，提升日常清理的便捷性。
