多凸台异形型腔注塑模具镶件结构

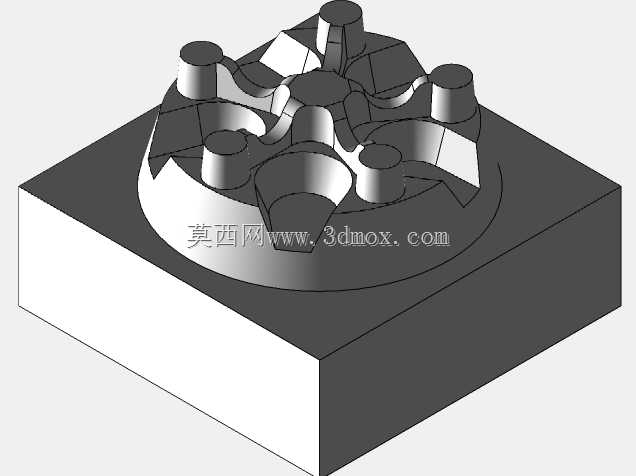

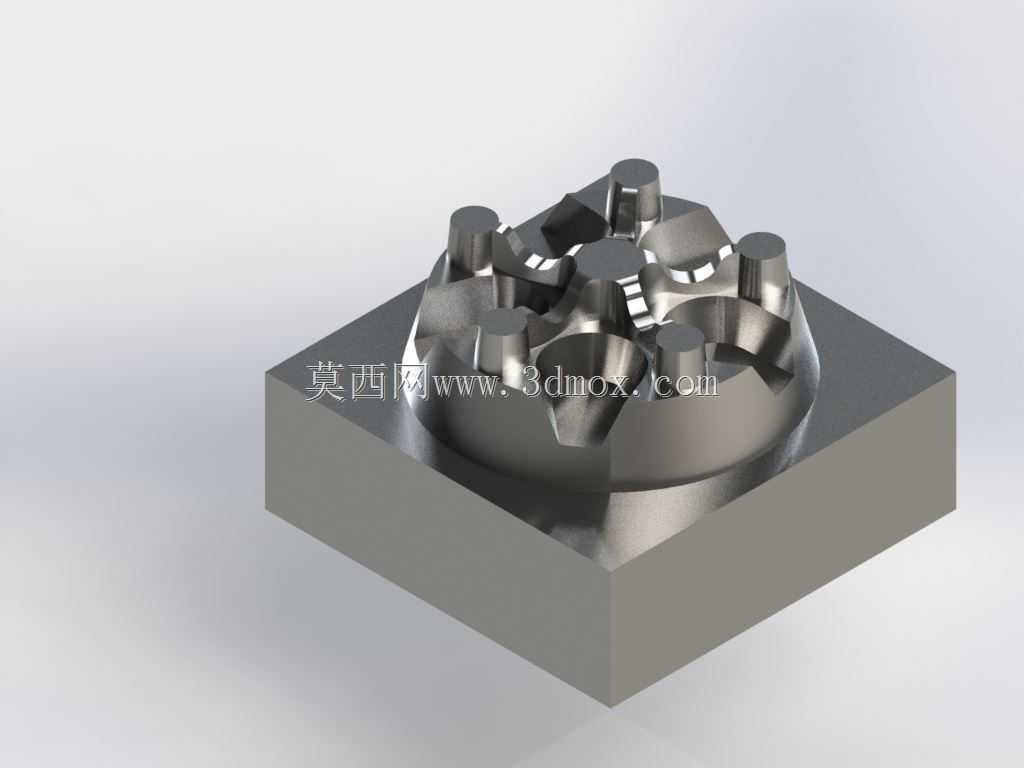

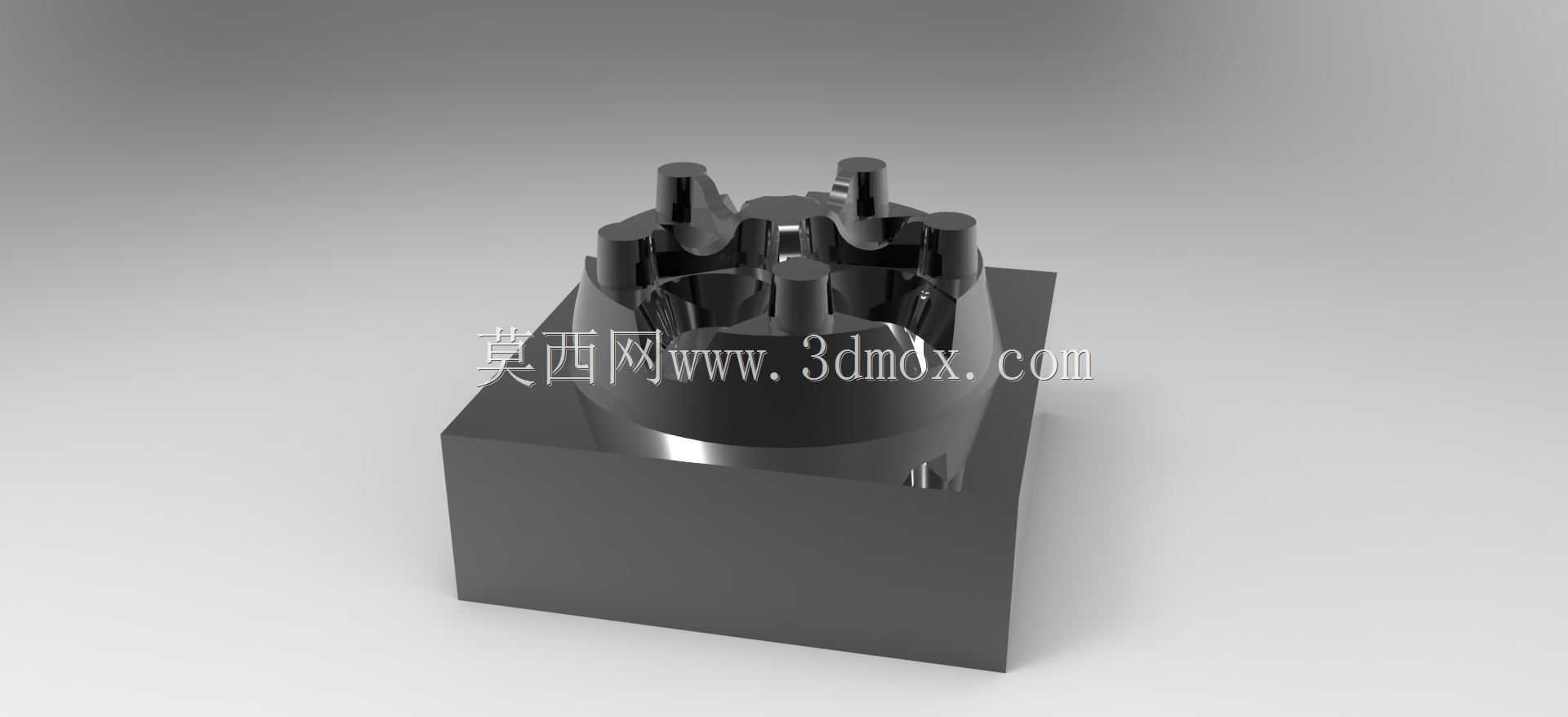

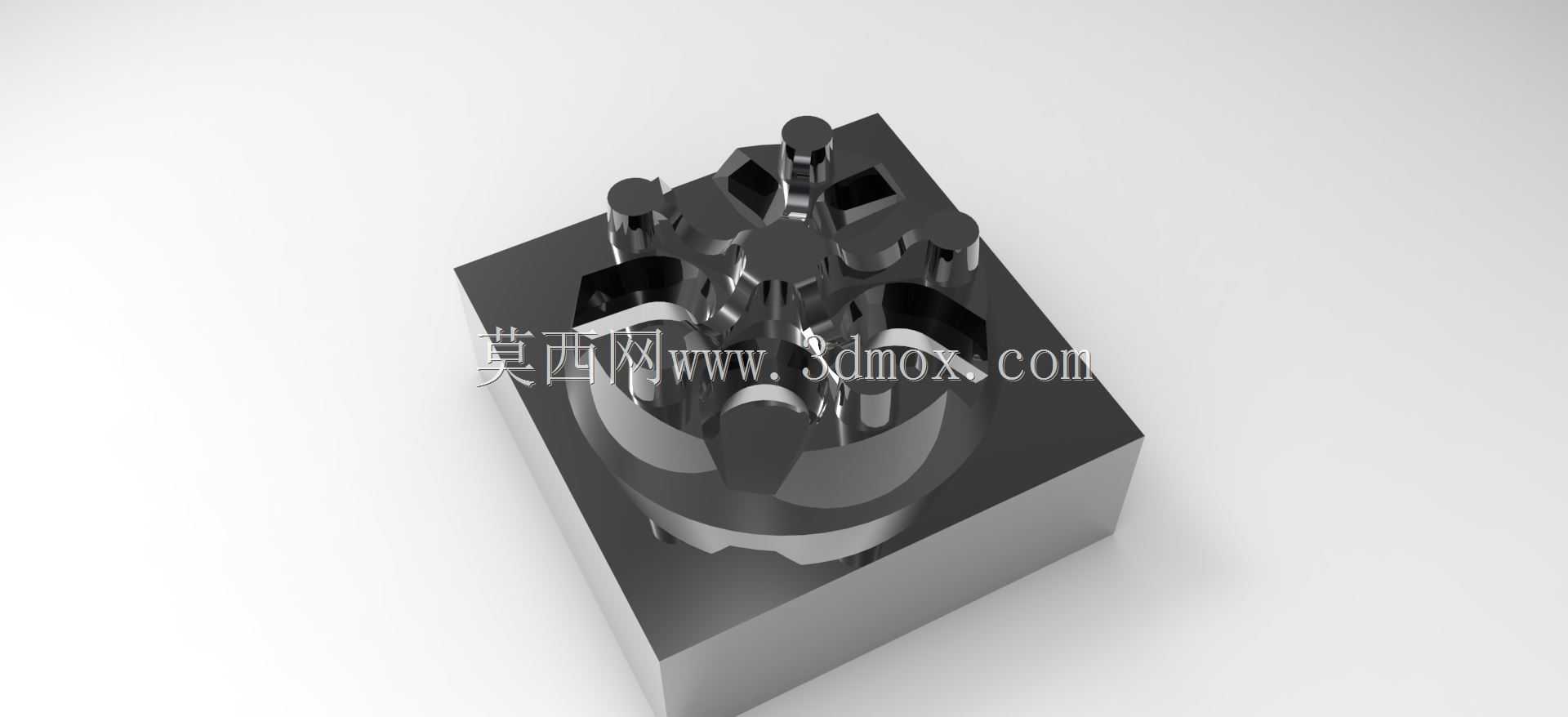

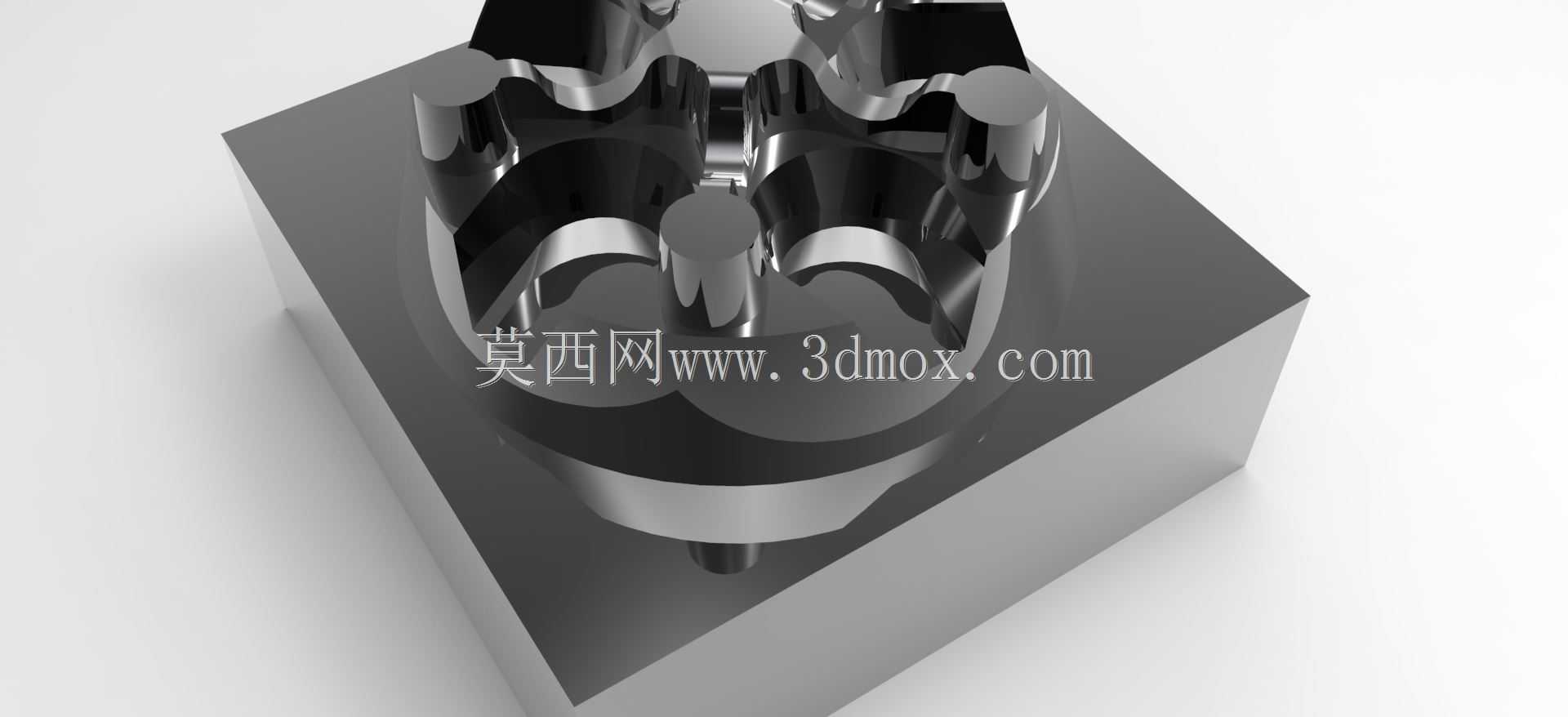

该型芯作为注塑模具的核心成型镶件，主要应用于带多组柱状凸台、异形内凹结构的塑料件量产成型场景，常见于消费电子外壳结构件、小型家电功能连接件、精密仪器塑料基座的注塑生产环节，直接决定成型塑件内部的轮廓精度与凸台位置度。从结构设计逻辑来看，该镶件采用方形基座加成型型腔的一体式结构，方形基座的侧边与底面为安装基准面，可直接嵌入模架的动模仁安装槽内，基座的直角边可作为装配定位基准，无需额外设计定位销孔即可保证镶件与模架的同轴度，减少装配累积误差。成型区域的多组圆柱凸台均匀分布在异形型腔的周向位置，凸台的高度与直径根据塑件对应安装柱的尺寸匹配设计，凸台根部做了小圆弧过渡处理，避免注塑过程中应力集中导致的镶件崩角，同时也能减少塑件成型后凸台根部的应力发白问题。异形型腔的曲面轮廓完全贴合塑件的内部造型，曲面加工时需保证表面粗糙度达到镜面级要求，减少脱模时的摩擦阻力，避免塑件表面出现拉伤缺陷。从安装边界来看，方形基座的边长尺寸与模仁安装槽的尺寸采用H7/m6的过渡配合，保证镶件装入后无窜动，基座的厚度需匹配模仁的沉孔深度，装入后成型面与模仁表面的高度差控制在0.02mm以内，避免合模时出现压模风险。实际生产中，该型芯的冷却水路可依托方形基座的侧边开设，围绕成型区域布置环形冷却回路，保证注塑过程中型芯各区域温度均匀，减少塑件成型后的翘曲变形。凸台的中心位置可根据需求设计顶针孔，开模后顶针直接作用在塑件的凸台端面，保证顶出受力均匀，避免塑件顶出变形。设计过程中需重点校核各凸台之间的间距、凸台与型腔侧壁的壁厚，保证镶件整体的结构强度，避免长期受注塑压力冲击出现变形断裂，同时也要兼顾加工可行性，复杂曲面区域可采用五轴铣削加工，圆柱凸台部分可采用磨削加工保证尺寸精度，减少后续抛光工作量。
