肥皂壶注塑模具完整结构设计方案

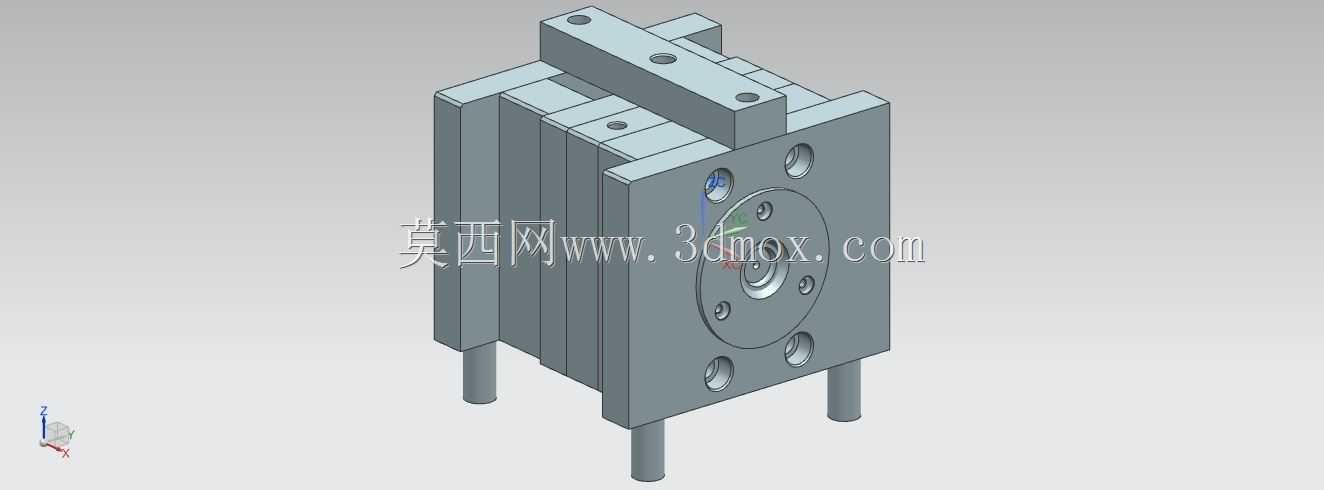

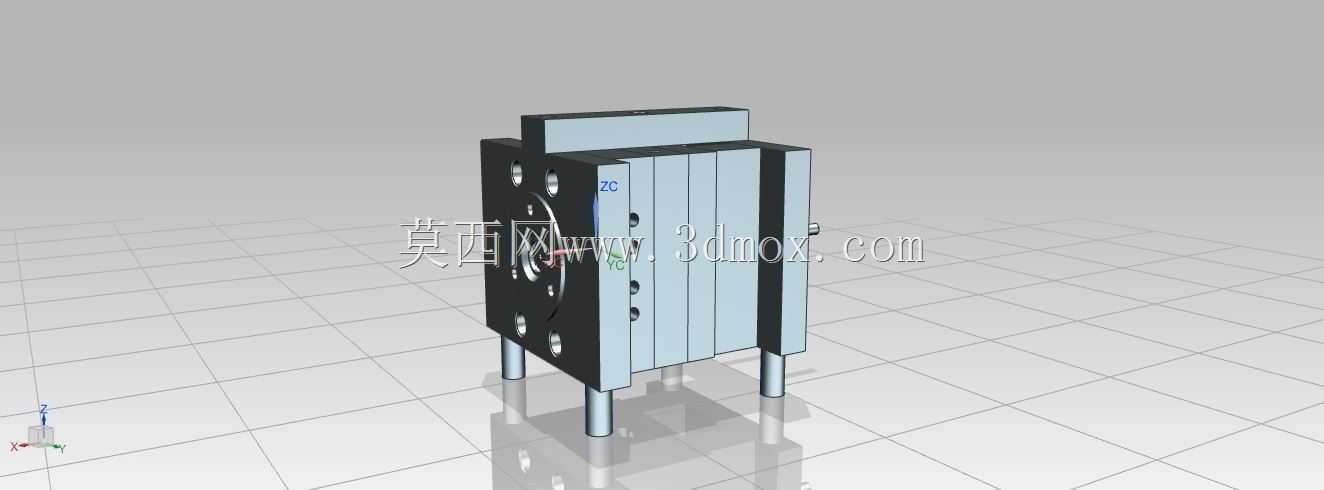

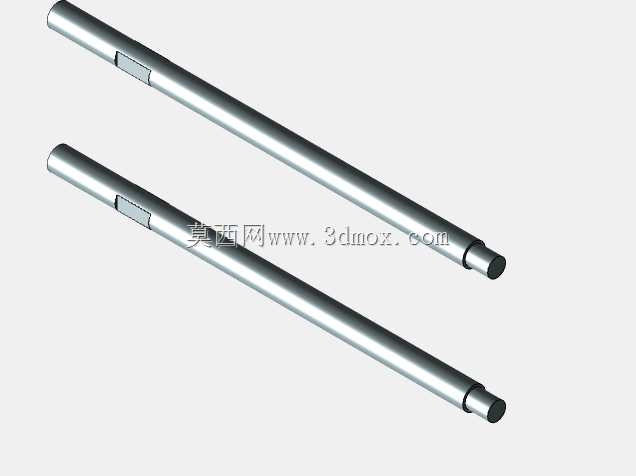

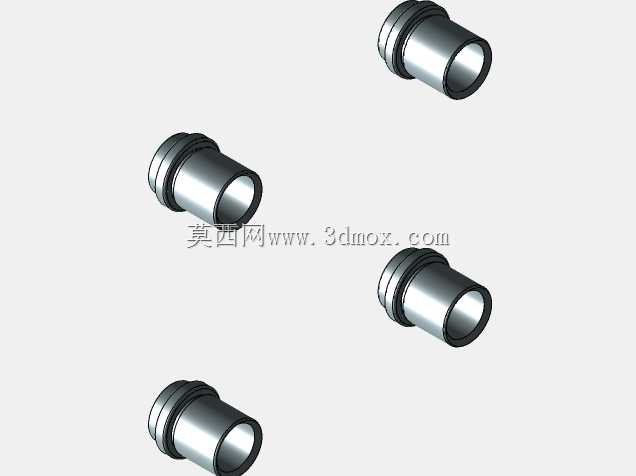

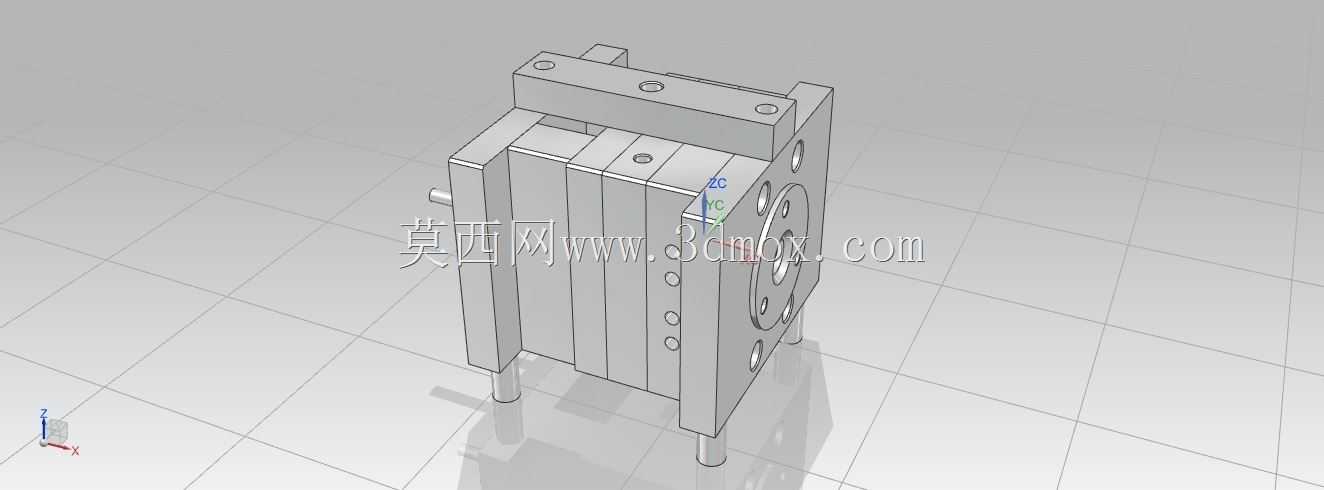

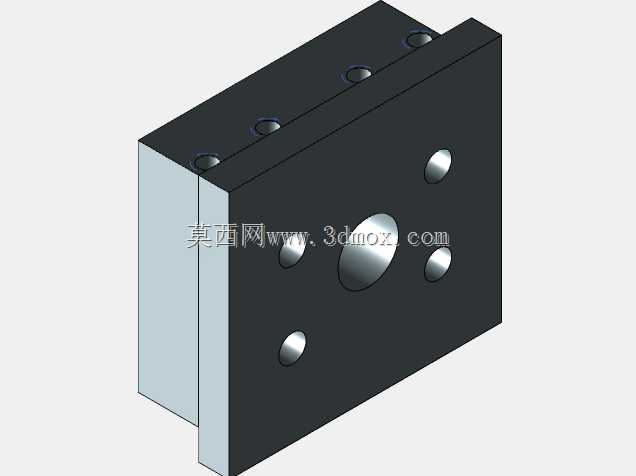

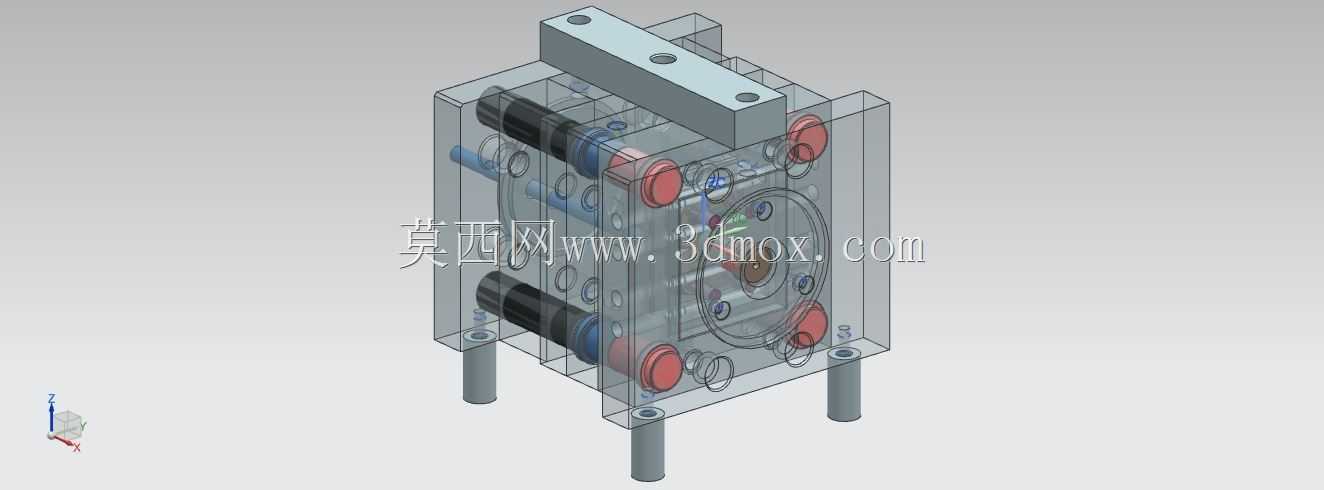

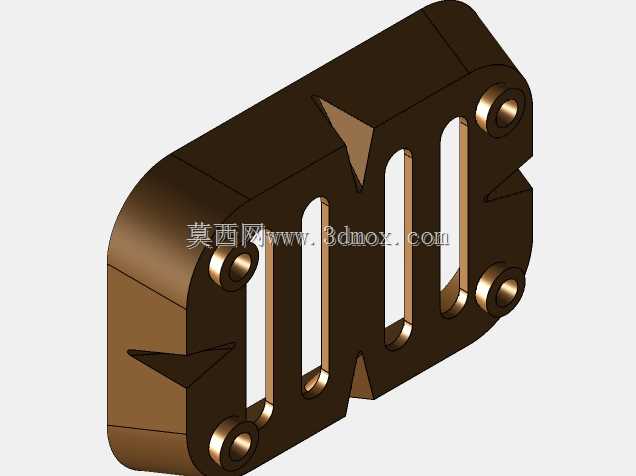

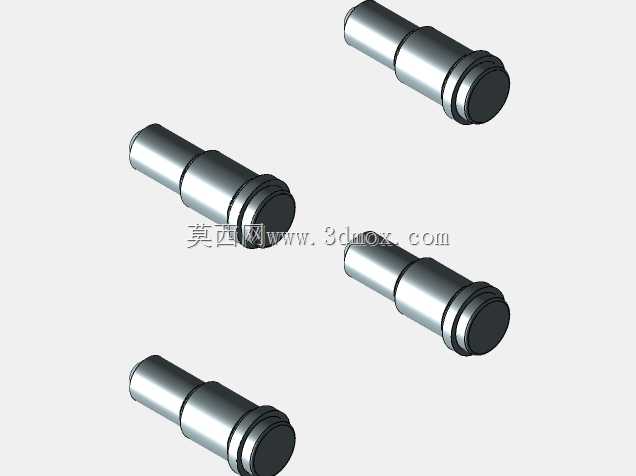

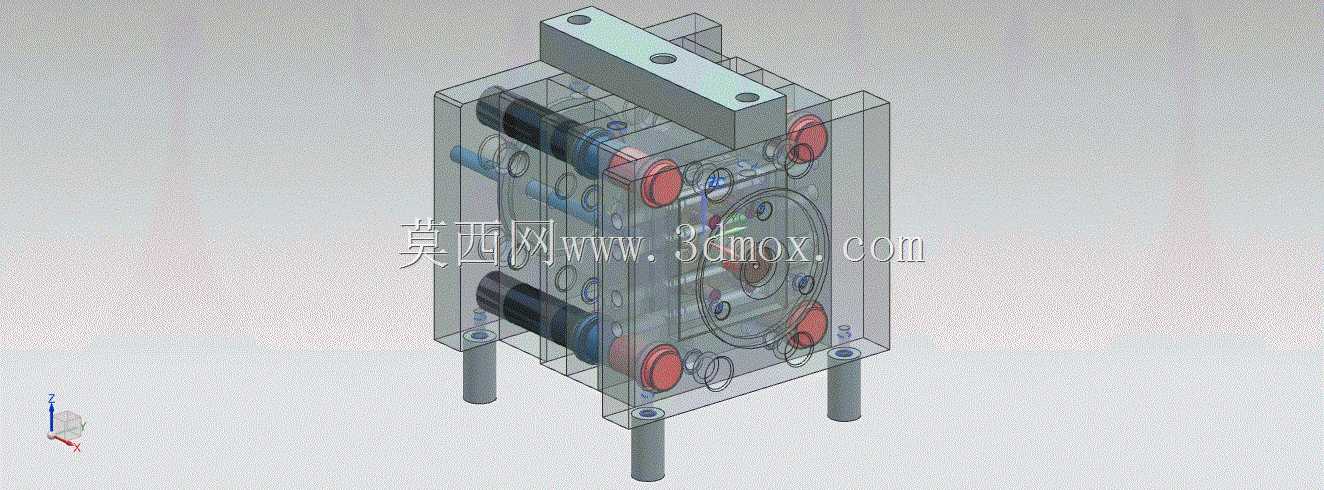

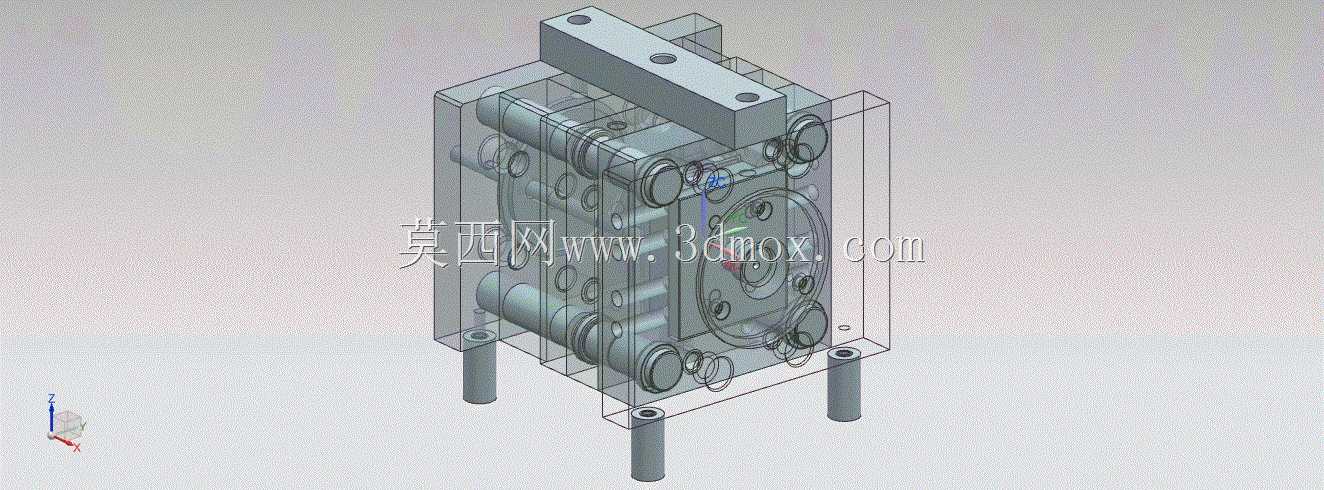

这套肥皂壶模具主要面向日用塑胶制品量产场景，适配卧式注塑机安装使用，可完成肥皂壶壳体类塑件的一次成型作业，整套结构围绕量产稳定性、塑件成型精度、后期维护便捷性三个核心维度展开设计。整套模具采用标准模架搭配定制成型零件的架构，成型部分拆分出独立的型芯与型腔组件，型芯对应肥皂壶的内壁成型面，型腔对应外壁的曲面轮廓，两者合模后形成的封闭腔体完全匹配肥皂壶的成品外形，分型面设置在塑件轮廓的最大截面处，避免开模时出现塑件拉伤、粘模的问题，同时也方便飞边的后续清理作业。导向系统采用导柱与导套配合的结构，导柱安装在动模侧，导套嵌入定模对应的安装孔内，合模过程中导柱先进入导套完成定位，抵消合模时的侧向偏移力，保证型芯与型腔的同轴度控制在0.02mm以内，避免出现塑件壁厚不均的缺陷。顶出系统整合了顶杆与卸料板的组合结构，开模后卸料板先作用在塑件的边缘位置，将塑件从型腔侧平稳带出，随后顶杆同步动作，将塑件从型芯上完全顶落，整个顶出过程受力均匀，不会在塑件表面留下明显的顶出痕迹，也能避免薄壁位置出现顶穿变形的问题。冷却系统采用多组并联的循环水路，分别布置在型芯内部与型腔的安装背板位置，水路距离成型面的距离保持均匀，确保注塑过程中模温能够稳定控制在工艺要求范围内，缩短塑件的冷却定型时间，提升整体的生产节拍，同时减少因冷却不均导致的塑件翘曲、缩痕缺陷。模具上还设置了专门的锁紧机构，合模后锁紧块贴合模架的对应斜面，抵消注塑过程中型腔内产生的涨模力，避免分型面处出现溢料飞边。定位环与浇口套采用标准件设计，定位环匹配注塑机的定位孔尺寸，保证注塑机喷嘴与浇口套的同轴度，浇口采用侧浇口形式，设置在塑件的非外观面位置，成型后浇口残留容易清理，不会破坏塑件的外观面质量。整套模具的安装尺寸适配常规吨位的卧式注塑机，模架的周向安装槽、顶出孔位置都符合通用安装标准，不需要额外做改装就能直接上机使用，支撑柱均匀布置在动模底板与卸料板之间，承受注塑过程中的成型压力，避免模架出现受力变形，整套结构拆分合理，易损件都采用独立安装的形式，后期维护更换时不需要拆解整套模具，能够有效减少停机维护的时间。
