多工位转盘式纸杯成型加工设备结构

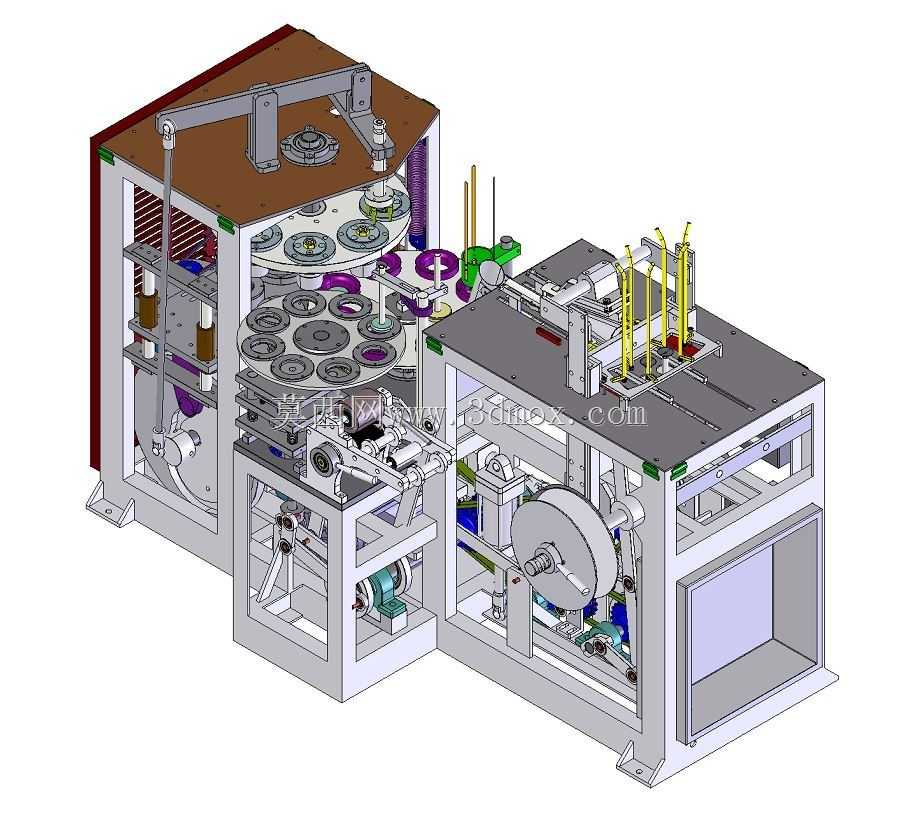

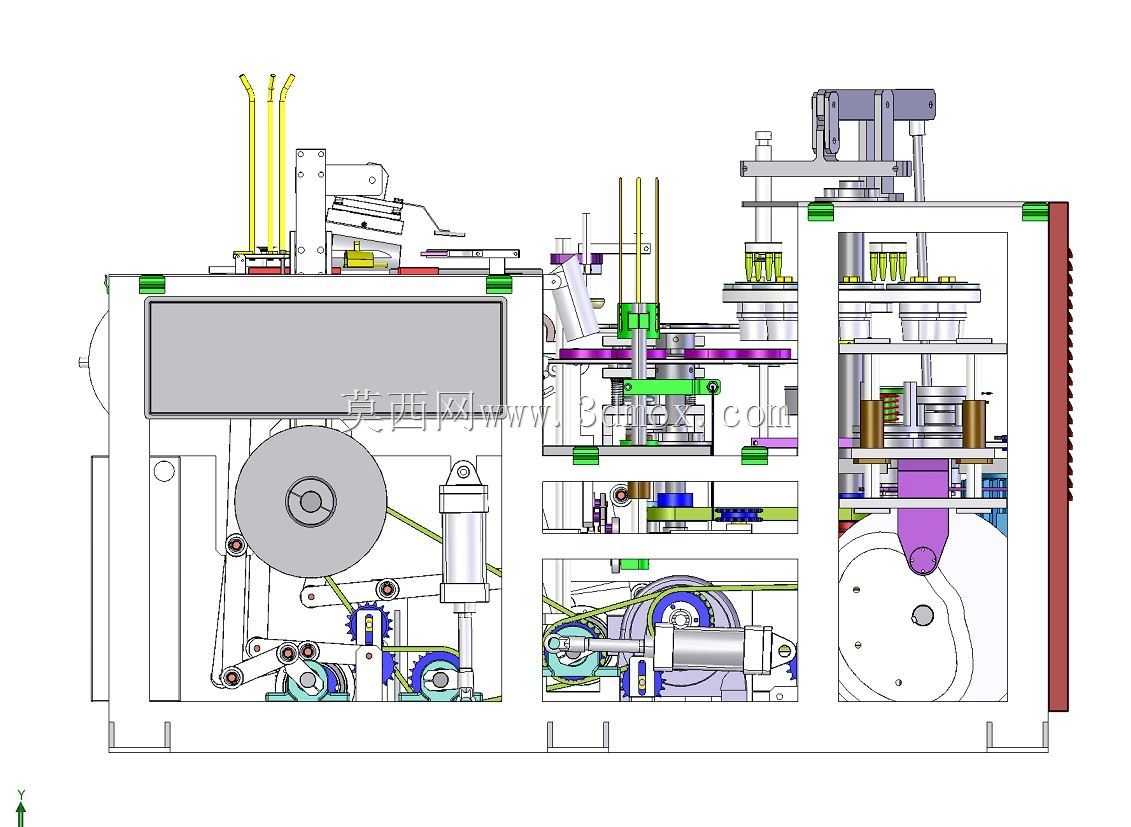

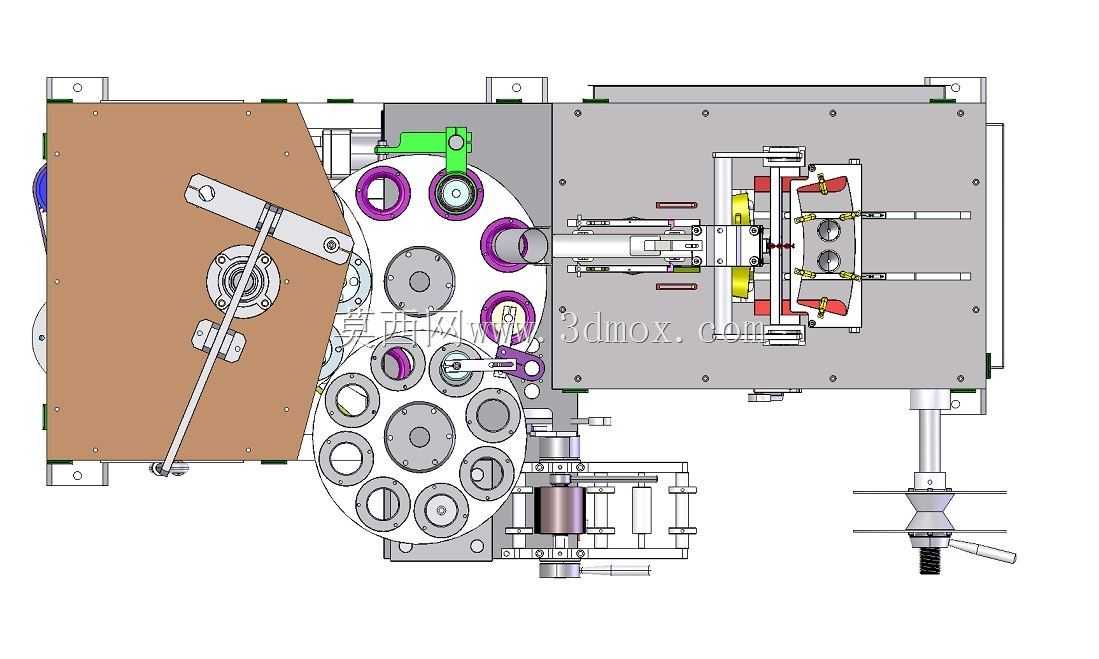

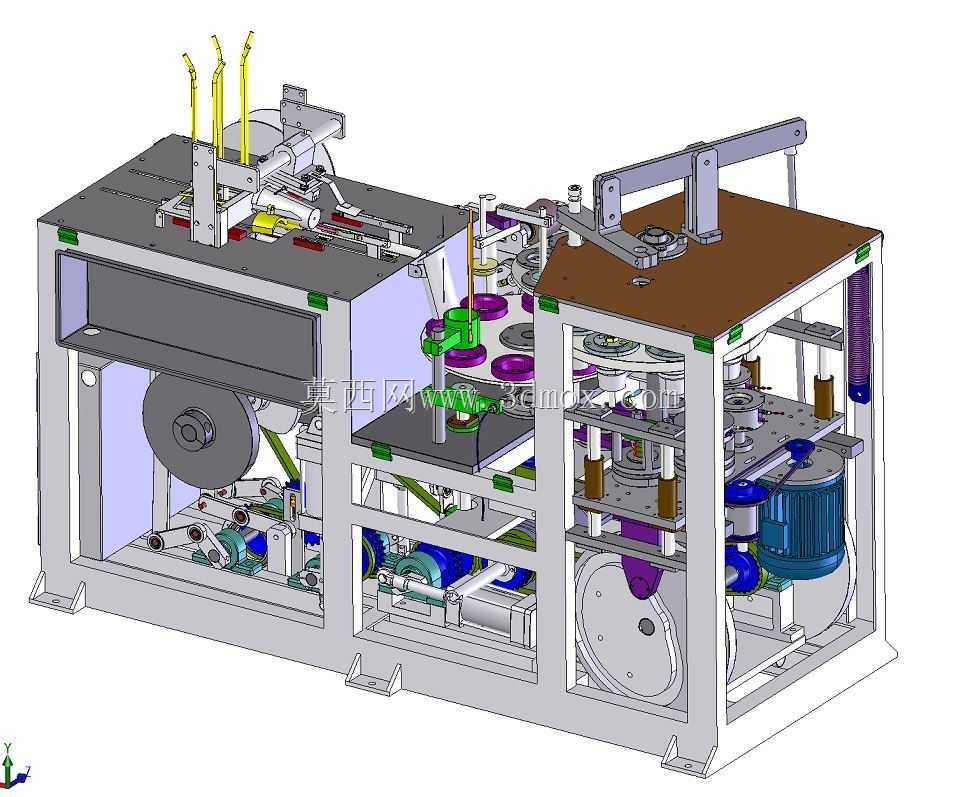

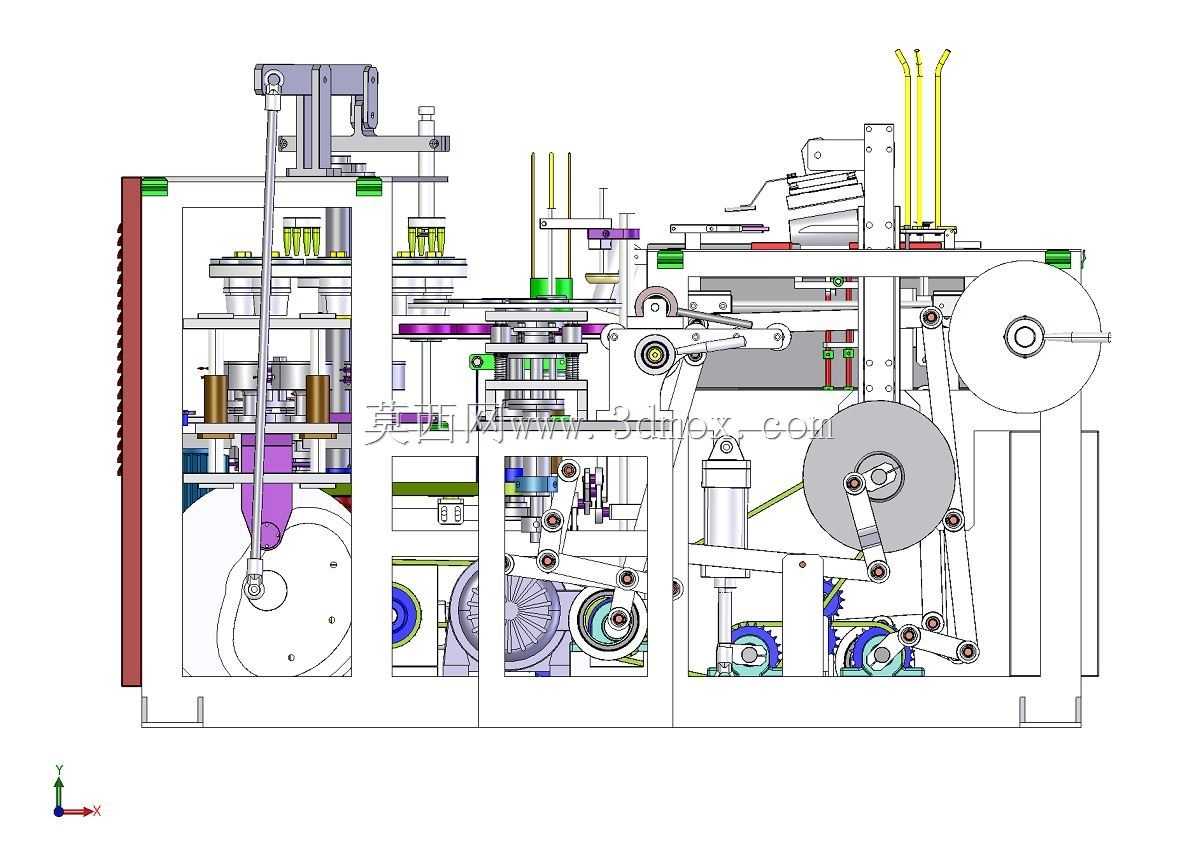

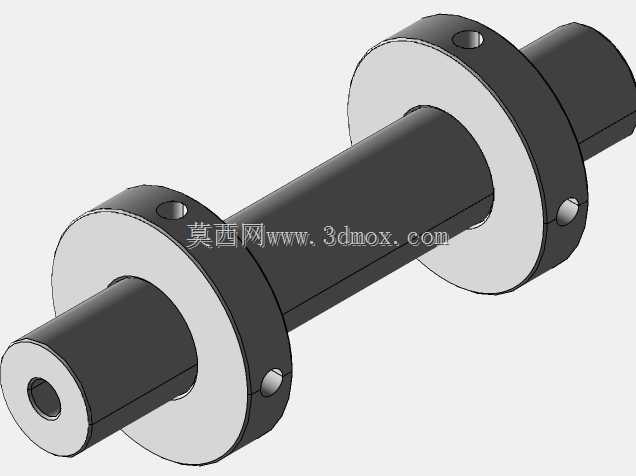

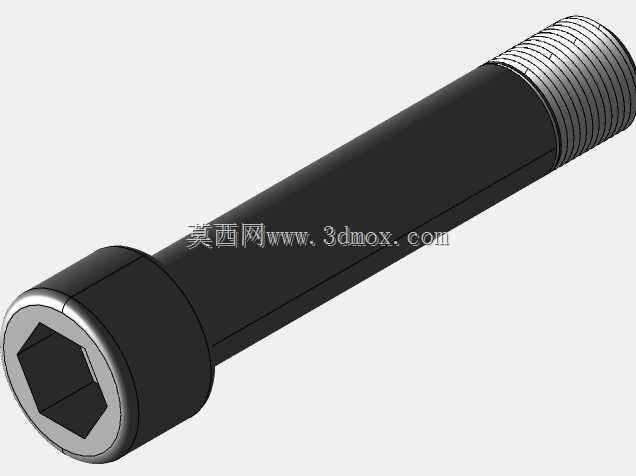

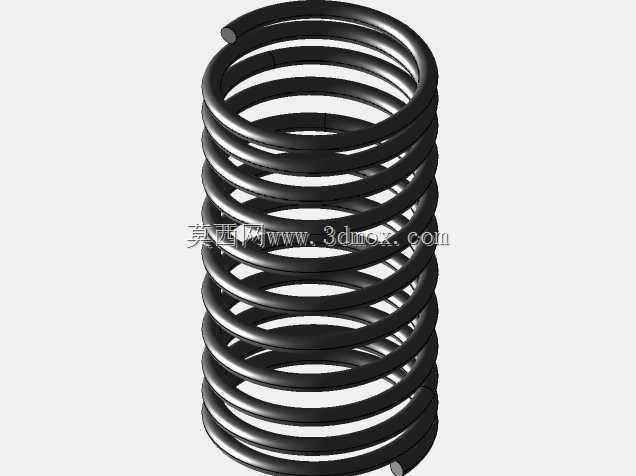

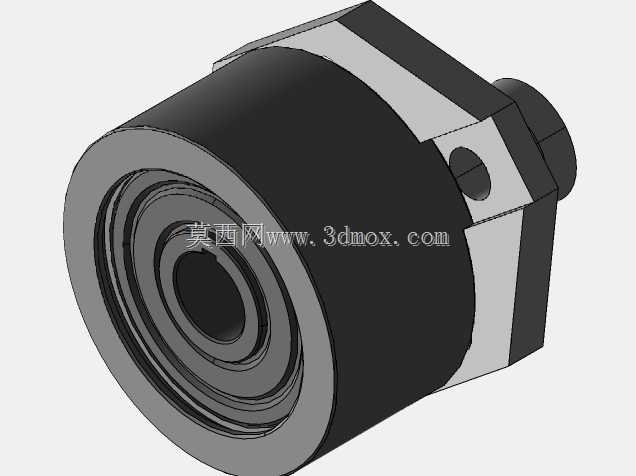

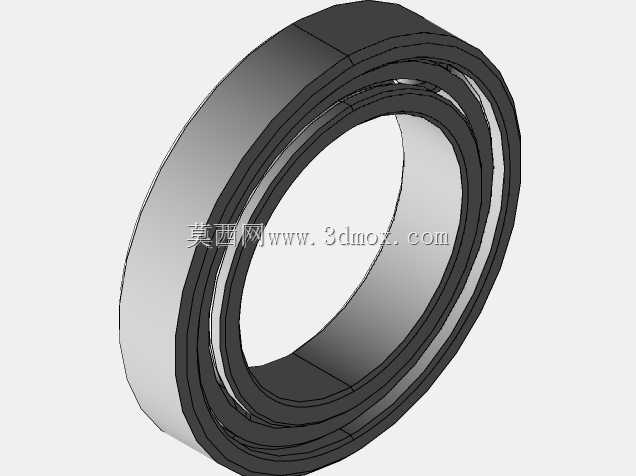

这套设备主要面向一次性纸质餐饮具的量产加工场景，适配食品级原纸、PE淋膜纸等常见杯体原材料的连续化成型作业，可完成从杯坯送进、工位转位、底纸压合、杯壁卷边到成品输出的全工序连贯加工，替代传统分散工序的人工转运与单机作业模式，适配中小规格冷饮杯、热饮杯的批量生产需求，在一次性餐饮具生产车间、纸制品加工厂房的流水线中可作为核心成型单元部署。从结构设计逻辑来看，设备采用卧式机架搭配立式多工位转盘的布局思路，将核心成型工位沿转盘圆周方向均匀排布，转盘通过槽轮机构实现间歇式精准转位，每个工位停留阶段对应完成一道成型工序，相比直线式输送布局，圆周排布的工位结构大幅压缩了设备的整体占地长度，同时缩短了工序间的工件转运距离，减少工件移位过程中的定位偏差。设备左侧集成转盘驱动与多组压合执行组件，采用凸轮连杆机构驱动压头做上下往复动作，保证压合行程的一致性与动作时序的精准匹配，避免气压驱动存在的压力波动问题；右侧为杯坯送料与成品输出单元，设置多组真空吸料杆与导向料道，配合分纸机构实现单张杯坯的精准分离与送进，料道侧边设置可调式定位挡边，可适配不同幅宽的原纸坯料，调整时无需整体拆卸料道，仅通过锁紧螺钉即可完成挡边位置的快速校准。设备底部的传动仓内集成主驱动电机、减速机构与同步带传动组件，所有传动转轴均配置带座轴承做回转支撑，易磨损的传动接触位置设置润滑注油点，方便日常维护时的油脂加注；机架采用方管焊接框架结构，外部覆盖可拆卸式钣金护板，既可以隔绝传动部件的外露安全隐患，也能在设备检修时快速拆卸护板触及内部结构。安装部署时需注意设备底部的水平调节脚座支撑范围，预留左右两侧各不小于600mm的操作维护空间，后方预留300mm的管线排布空间，设备进料端高度匹配常规纸堆上料台的作业高度，出料端可直接衔接后续的杯体检测、计数包装工位，无需额外增设高度转接输送结构。转盘工位的定位销采用可更换式硬质合金材质，长期使用磨损后可单独拆卸更换，无需整体更换转盘本体，降低后期维护的配件成本；送料单元的吸嘴位置可根据杯坯尺寸做三维方向的微调，适配不同规格杯型的生产切换，切换杯型时仅需更换对应规格的成型模具与调整定位挡边位置，无需改动设备的主体传动结构。
