高精度光电式电子测边仪结构设计

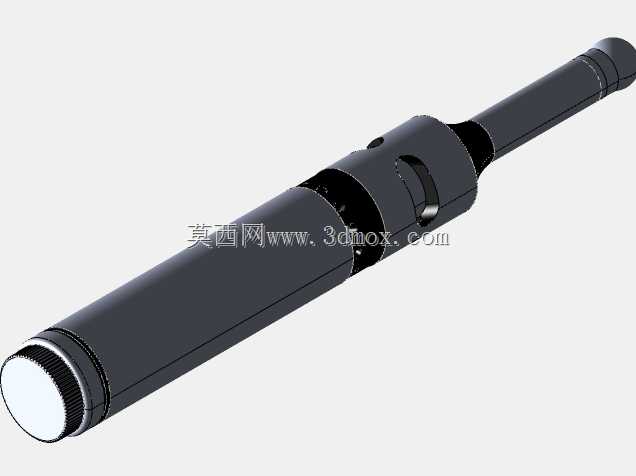

在精密机加工、模具配模、精密装配的现场场景中，这类电子测边仪是操作工完成工件找正、边界定位、尺寸差值测量的常用接触式检测工具，相比传统机械式寻边器，它能通过内部触发信号快速反馈接触状态，减少人工目视判断的误差，在数控铣床、加工中心的工件坐标系设定环节应用频次极高。从结构设计逻辑来看，这款测边仪采用细长杆式主体布局，前端为硬质合金测头球头，球头表面做镜面抛光处理，能降低接触工件时的摩擦阻力，避免刮伤已加工的工件表面，测头与主体杆身之间设置绝缘隔套，能在接触金属工件时快速导通触发回路，输出到位信号。主体外壳采用不锈钢精磨加工，表面做哑光防锈处理，杆身设置多道环形密封槽，搭配黑色橡胶密封圈，可阻挡加工现场的切削液、金属碎屑进入内部传感结构，适配车间多油污、多粉尘的复杂使用环境。尾部设置信号输出与电池仓集成结构，可直接适配机床的信号接收端口，无需额外布设复杂走线。从安装边界来看，这款测边仪的夹持段采用标准直柄设计，可直接适配加工中心、数控铣床的标准弹簧夹头刀柄，无需定制转接夹具，夹持段的圆柱度控制在微米级，装夹后测头的径向跳动量极小，能保证测量重复精度。在实际使用中，测头接触工件边缘时，内部的触发机构会瞬间输出信号，机床系统可直接读取当前坐标值，通过两次对边接触的坐标差值就能快速计算出工件的边距、中心位置，相比传统机械式寻边器需要手动转动主轴观察偏摆的操作方式，检测效率能提升数倍，同时避免了人工判断偏摆带来的人为误差。设计过程中重点考虑了测头的抗冲击性能，测杆内部设置缓冲复位结构，在测头意外碰撞时能吸收轴向冲击力，避免内部传感元件损坏，延长工具的使用寿命。杆身的长度设计兼顾了深腔加工场景的测量需求，可伸入工件内部的台阶、槽位完成边界检测，不会出现刀柄与工件干涉的情况。整体结构没有多余的外置凸起，日常存放、装夹时不易磕碰损坏，密封结构的设计也让它可以直接在喷淋切削液的加工环境中正常使用，不需要额外做防护处理，适配车间现场的粗放使用条件。
