公平主题竞赛用多功能竞技机器人结构设计

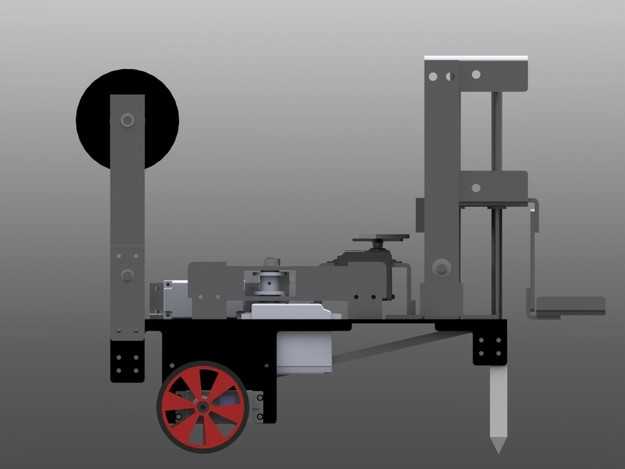

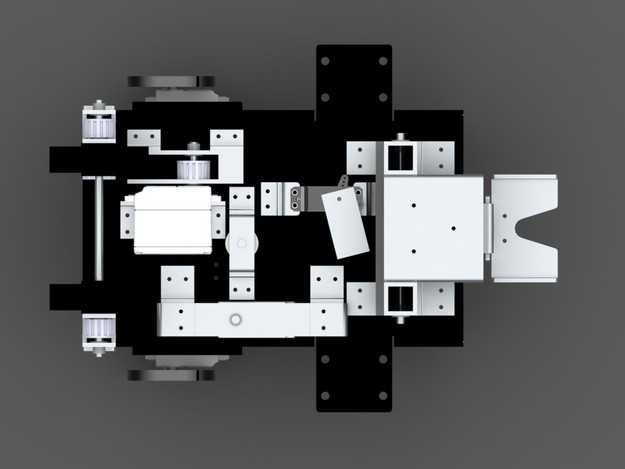

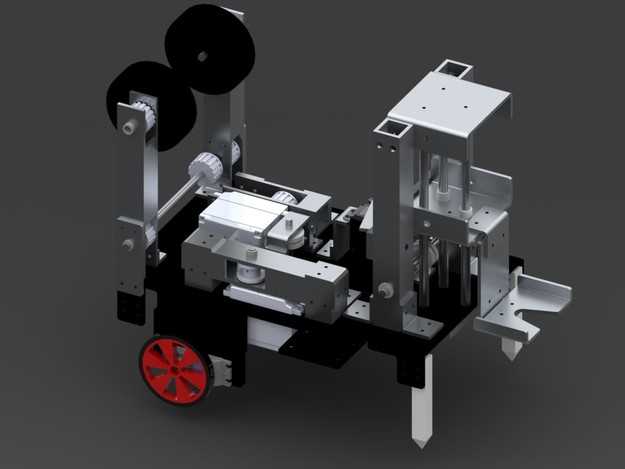

本作品为面向公平主题机器人竞赛打造的竞技机器人三维模型，整体采用模块化设计思路完成建模，在三维建模过程中严格遵循竞赛规则的尺寸与功能约束，对每一处机械结构都做了精准的尺寸匹配与装配校验。模型主体框架采用铝合金型材搭建的承载结构，在渲染阶段为金属框架赋予了磨砂银的金属材质，还原真实铝合金加工件的哑光金属质感，底盘部分采用黑色硬质工程塑料材质，搭配红色辐条式驱动轮，轮体表面做了橡胶防滑纹理的材质处理，还原真实行走轮的摩擦接触特性。模型上部设置了双卷盘式储料机构，通过带传动组件连接驱动舵机，建模时对带轮的齿形、传动带的张紧结构都做了细节还原，可直观展示储料送料的传动路径；中部设置了直线滑台驱动的推料机构，搭配水平布置的导向导轨，保证推料动作的直线精度；侧部集成了升降作业机构，采用多导柱导向的垂直升降结构，搭配末端的执行拨片，可完成对应竞赛环节的拨转、托举动作。整体建模过程中对所有活动部件都做了运动干涉校验，确保各机构在动作行程内不会发生结构碰撞，电池仓、控制器安装位都预留了标准安装尺寸，可直接适配竞赛常用的锂聚合物电池与开源控制板，无线接收器的安装位置也做了信号避让设计，避免金属框架遮挡控制信号。渲染阶段采用了工作室暗背景布光，通过多角度打光突出金属结构的棱角与装配层次，清晰展示各功能模块的布局逻辑，整体结构紧凑，功能分区明确，完全匹配竞赛中取票、投币、触发得分点的全流程作业需求，所有传动部件的连接关系、紧固件的装配位置都在模型中做了完整还原，可直接用于结构验证、加工出图参考。
