大学生方程式赛车轻量化油门踏板结构设计

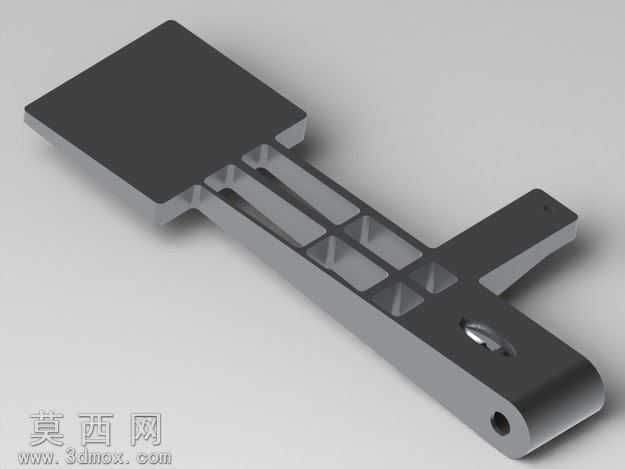

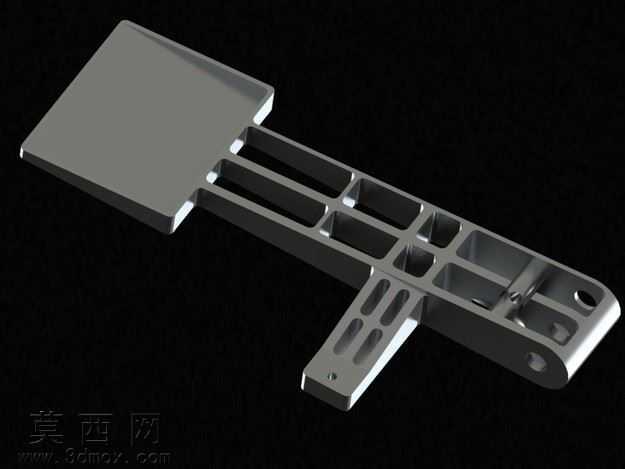

本作品为面向大学生方程式赛车赛事重新设计的油门踏板三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，从赛车座舱人机工程布局出发，先确定踏板踩踏面的倾斜角度、安装支点的孔位坐标与摆臂的活动行程范围，确保踏板踩踏行程与节气门开度的匹配逻辑符合赛事驾驶的操控习惯。建模过程中优先采用一体化结构设计思路，将踏板踩踏面、主支撑臂、铰接安装端整合为单一整体结构，避免多零件装配带来的结构冗余与重量增加。结构设计上采用了镂空减重的优化方案，在主支撑臂区域设计了多组规则排布的矩形镂空槽，在侧向触发支臂上设计了长圆形减重孔，在保证结构刚性的前提下最大化去除非受力区域的多余材料，实现踏板部件的轻量化目标，适配赛车对簧下质量、座舱内部件重量的严苛控制要求。材质渲染阶段选用了哑光金属质感的材质参数，模拟航空铝合金阳极氧化后的表面效果，通过调整材质的粗糙度、反射率参数，还原金属机加工后的细腻质感，渲染时采用深色纯背景配合侧方主光源，清晰呈现踏板的结构轮廓、镂空细节与安装孔位的结构特征，直观展示各部分的壁厚变化与过渡圆角设计。踏板踩踏面采用大尺寸方形平板设计，表面做平整处理保证踩踏时的接触面积，避免驾驶过程中脚底打滑；铰接端设计了同轴双安装孔位，用于配合销轴将踏板固定在座舱安装支架上，预留的安装间隙可保证踏板摆动时无卡滞；侧向延伸的支臂用于连接油门拉索或位置传感器，支臂上的长圆孔可用于调整拉索的初始安装位置，适配不同的节气门调校需求。整体结构的过渡位置均设计了圆角过渡，避免应力集中导致的部件断裂，所有壁厚参数均经过受力校核，保证在极限踩踏力下结构不会发生塑性变形，兼顾了轻量化与结构强度的双重需求，可直接用于赛车部件的加工制造参考，也可作为方程式赛车教学的结构演示模型使用。
