福特CD3平台电动车底盘防护滑板结构

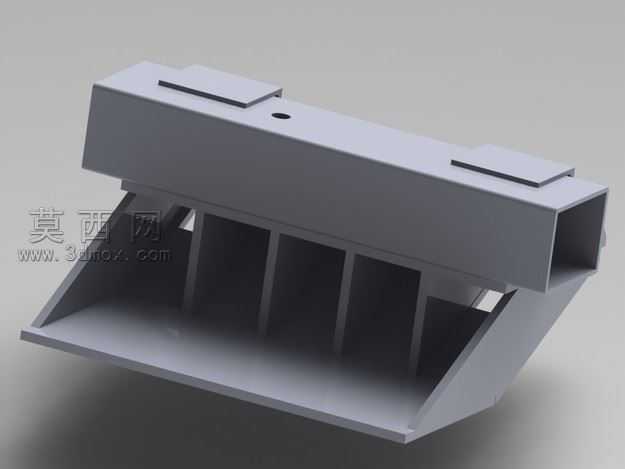

本作品为适配福特CD3电池电动汽车平台的底盘防护滑板三维结构，采用SolidWorks完成全参数化建模，建模过程严格遵循实际改装场景的尺寸约束，针对原车改装后驱动列挤压底盘底部2英寸的问题进行针对性结构设计，整体建模以实体特征为基础，通过拉伸、切除、筋特征、薄壁抽壳等命令完成主体造型，所有安装孔位、支撑筋的位置均经过装配干涉校验，确保与原车底盘框架的适配性。模型渲染阶段采用哑光金属材质模拟钢制冲压焊接构件的真实质感，对焊接贴合面、安装孔边缘做了细微的倒角处理还原真实机加工细节，水平管的方通结构采用薄壁特征构建，还原管材的中空属性，两侧的L型支架与主体防护板采用合并实体特征模拟焊接后的刚性连接状态，整体结构无多余冗余特征，所有壁厚参数均参考车用底盘防护件的常规钢板厚度设定。设计思路围绕保护底盘传动系统展开，前端的倾斜导面可在车辆经过凸起路面时引导障碍物滑过，避免直接撞击传动部件，两侧的L型支架预留了标准焊接坡口，可直接焊接到原车底盘框架上，水平管代表的轴套结构用于对应底盘管线的走位防护，支撑筋的布局经过受力模拟优化，在保证整体抗冲击强度的同时尽可能降低构件自重，避免过多增加车辆簧下质量。建模过程中对所有装配基准面做了明确的标识，方便后续使用者根据实际车型调整安装孔位间距，主体防护板的镂空设计既可以降低构件重量，也能在车辆行驶过程中引导气流穿过，减少底盘乱流对行驶稳定性的影响，整体结构兼顾防护性能、安装便利性与轻量化需求，可直接用于改装方案验证、构件加工出图等场景。
