轮罩类壳体注塑模具开模结构设计

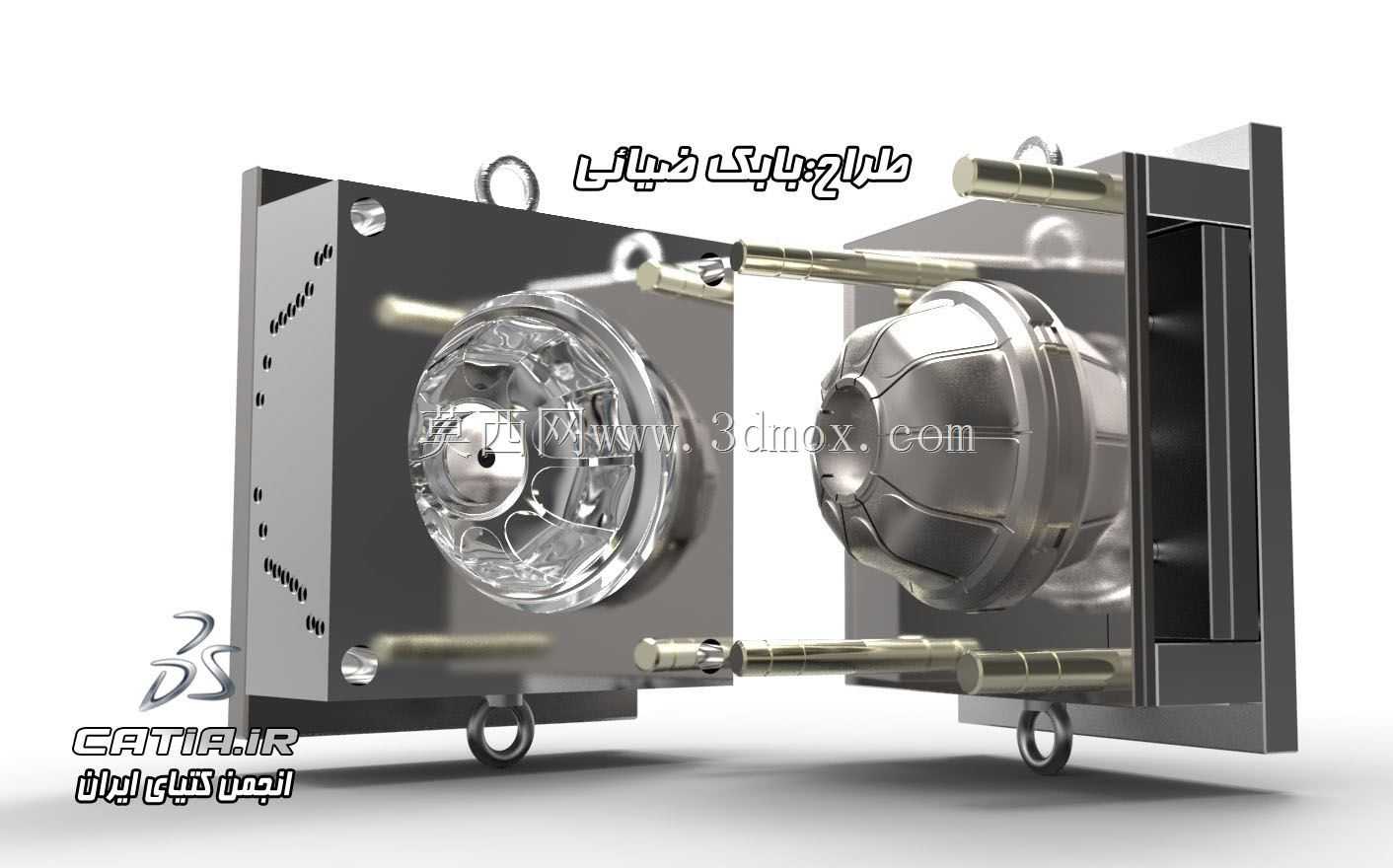

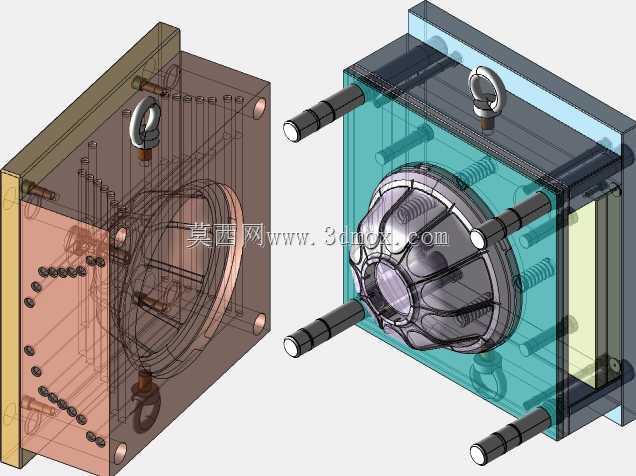

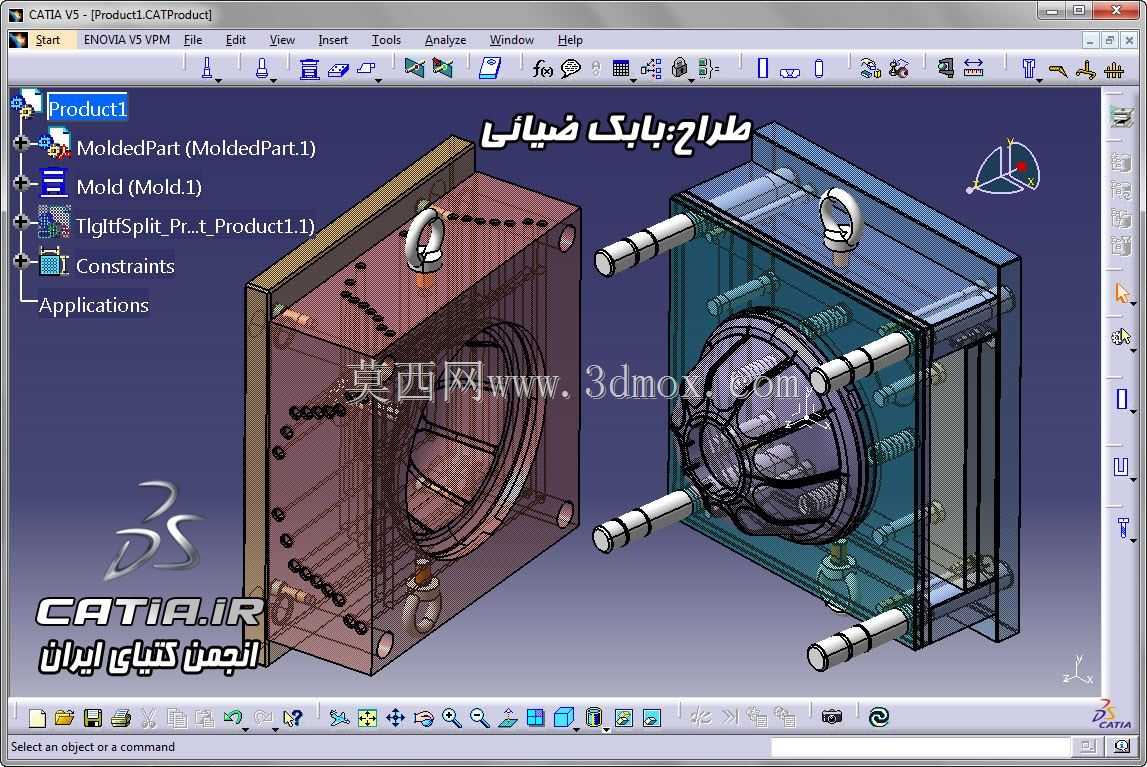

这套模具针对曲面类回转壳体塑件设计，核心成型区域对应塑件的外轮廓曲面与内部加强筋结构，日常应用场景覆盖乘用车轮罩装饰件、小型设备防护壳这类带复杂曲面外观要求的注塑件生产，适配卧式注塑机安装作业。从结构布局来看，采用两板模开模逻辑，分型面设置在塑件最大轮廓边界处，保证开模时塑件能顺利留于动模侧，避免粘定模导致的取件变形。模具的导柱导套分布在型腔四角，合模时提供精准导向，避免型腔错位造成的塑件飞边、壁厚不均问题，导柱长度超出型腔合模面足够距离，合模过程中先导向再贴合，保护型腔成型面不受磕碰。冷却回路围绕型腔环形布置，进出水接口设置在模具外侧非操作面，避免与注塑机管路、机械手取件路径干涉，回路间距根据塑件壁厚调整，厚壁区域加密水道排布，保证成型周期内模温均匀，减少塑件冷却不均导致的翘曲变形。顶出结构采用顶杆+推板组合形式，针对塑件内部的安装柱位单独设置顶杆，避免顶出力集中在薄壁区域造成顶白、顶穿缺陷，推板对应塑件外边缘位置，顶出时受力均匀覆盖整个塑件轮廓，保证顶出过程塑件平稳脱离型芯。浇注系统采用侧浇口进料，浇口位置选在塑件非外观面的边缘处，成型后浇口去除痕迹不影响塑件外观质量，流道截面采用圆形设计，减少熔体流动阻力，保证熔体能快速充满整个型腔，针对壳体类塑件易出现的困气问题，在型腔最后填充的曲面死角位置设置排气镶件，排气间隙控制在熔体不溢边的合理范围，避免填充末端出现烧焦、缺胶缺陷。模具的安装尺寸适配常规吨位注塑机的拉杆间距，定位圈与浇口套尺寸符合通用注塑机标准，无需额外定制连接配件即可上机安装，吊环孔设置在模具上下端面的重心位置，方便模具吊装转运时保持平衡，避免吊装过程磕碰型腔面。整套结构在设计时充分考虑量产过程的维护便利性，易磨损的型芯镶件采用单独拆分设计，磨损后可快速更换，无需整体报废模仁，降低量产维护成本。
