单瓶吹塑成型配套型腔定位工装结构

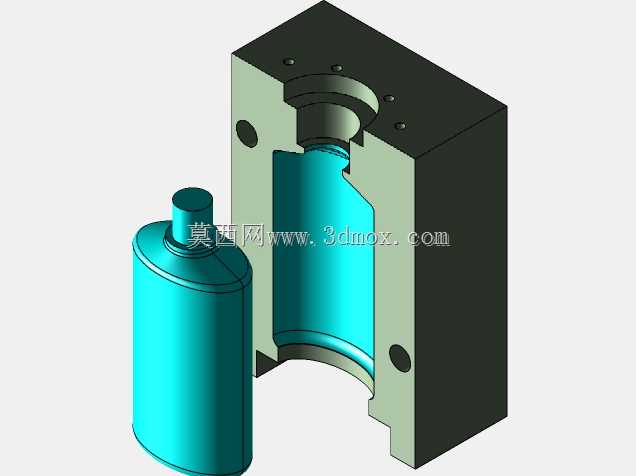

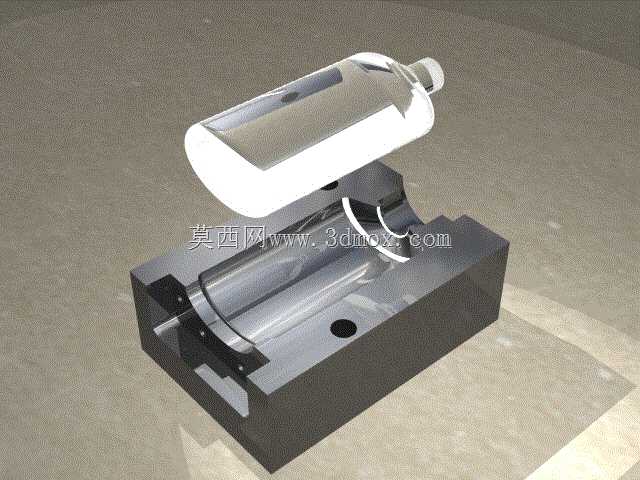

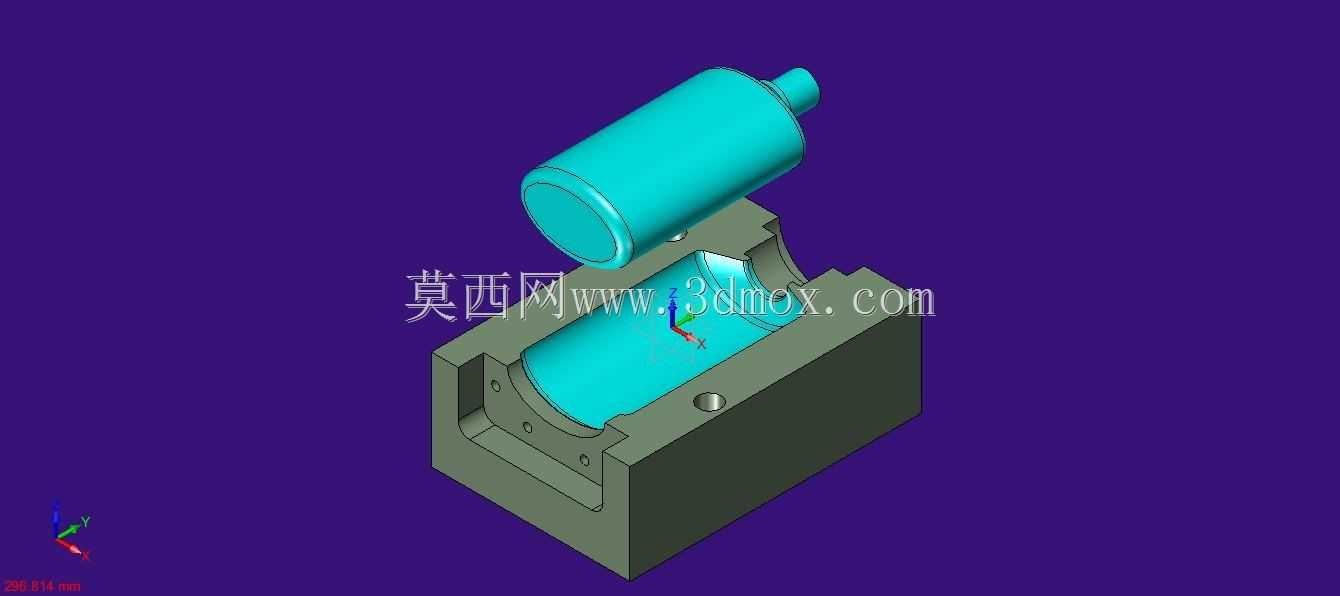

在中空吹塑生产环节，瓶体成型后的型腔定位与承托结构，直接影响瓶坯吹胀时的壁厚均匀度，以及成型后瓶体的脱模顺畅度。这套结构针对单规格圆柱型瓶体设计，下半部分的承托基座采用开式U型型腔布局，型腔内壁的弧度与瓶身外圆完全贴合，当吹胀完成的瓶体从模腔脱出后，可直接落放至该承托结构内，避免高温状态下的瓶体因自重产生侧壁变形。

从结构设计逻辑来看，承托基座的侧壁做了等厚加厚处理，基座上预留的沉孔用于将整体结构锁固在吹塑设备的出料工位台面上，安装时需保证型腔的中心轴线与吹塑模的开合模中心重合，偏差需控制在0.2mm以内，否则瓶体落放时会出现卡滞、磕碰的问题。上半部分的导向套结构，对应瓶体的瓶口段位置，当瓶体落放时，导向套的内锥面可引导瓶口精准进入定位区间，避免瓶口偏斜导致后续灌装工序出现对位偏差。

实际生产应用中，这类结构多用于小容量瓶装产品的吹塑生产线后端，承接吹塑完成后的瓶体中转、冷却工序，型腔内部做了抛光处理，表面粗糙度控制在Ra0.8以下，避免刮花瓶体外壁。设计时特意将上下两部分的型腔做了等径处理，保证瓶身与瓶口段的支撑受力均匀，不会出现局部应力集中导致的瓶体凹陷。基座的底部做了平面铣削加工，保证安装时与工位台面的贴合度，避免长期受瓶体冲击出现结构松动。

在尺寸边界设定上，承托基座的整体宽度略大于瓶身最大外径30mm，预留足够的结构强度余量，同时不会占用过多的工位安装空间，适配多数中小型吹塑设备的出料工位安装尺寸。导向套的伸出长度刚好覆盖瓶口的螺纹段，不会触碰瓶身的标签粘贴区域，避免对后续贴标工序造成干涉。结构整体采用分体式装配设计，当需要更换不同规格的瓶体生产时，只需更换对应弧度的型腔镶块与导向套，无需拆卸整个基座，大幅降低换产调试的时间成本。型腔的边缘处做了R2的圆角过渡，避免尖锐棱边划伤操作人员，同时也减少瓶体落放时的磕碰损伤概率。
