三位密码式金属组合挂锁结构设计

日常场景中，这类三位密码组合挂锁的应用覆盖范围极广，从学生宿舍储物柜、健身房更衣箱，到户外工具箱、厂区小型设备柜门、短途货运周转箱封签，甚至家用阳台防盗网外置储物格的锁止，都能见到这类结构的身影。不同于传统弹子挂锁需要配套钥匙开启的逻辑，密码解锁的结构完全规避了钥匙遗失、钥匙被复刻带来的安全隐患，也省去了日常携带钥匙的麻烦，多人共用场景下只需要告知密码即可实现权限共享，不需要额外配钥匙，在人员流动相对频繁的公共储物场景下适配性极强。

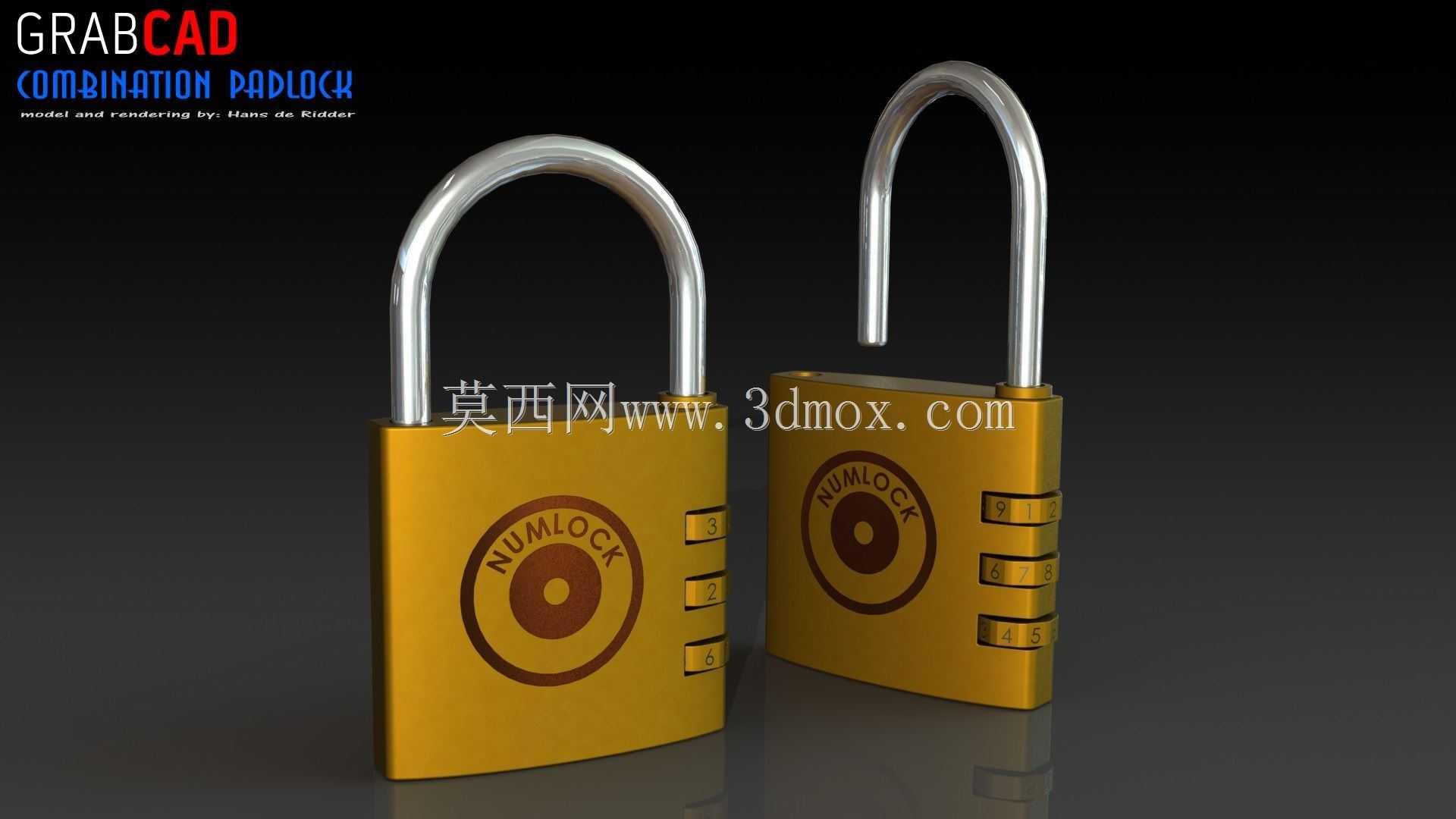

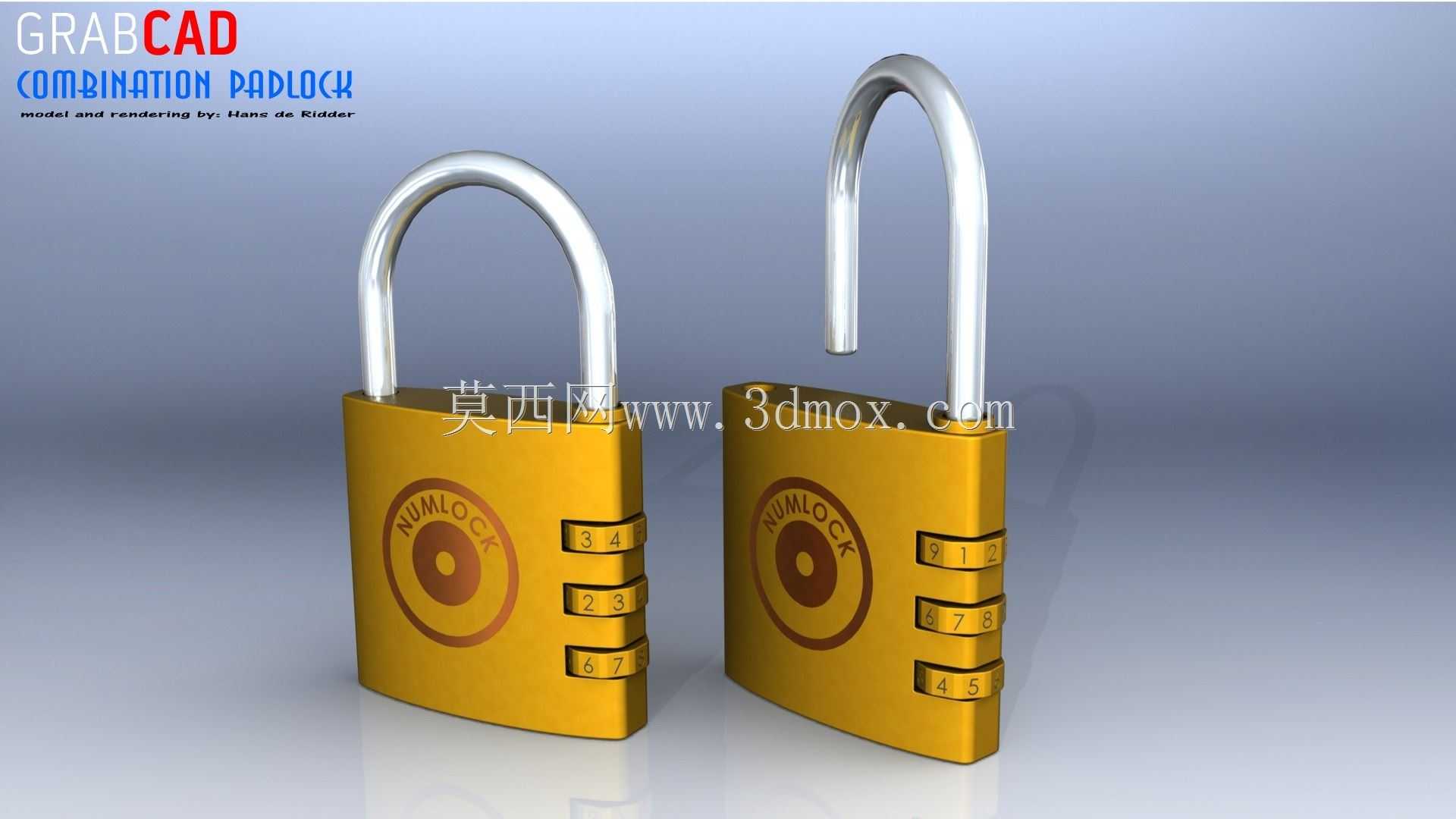

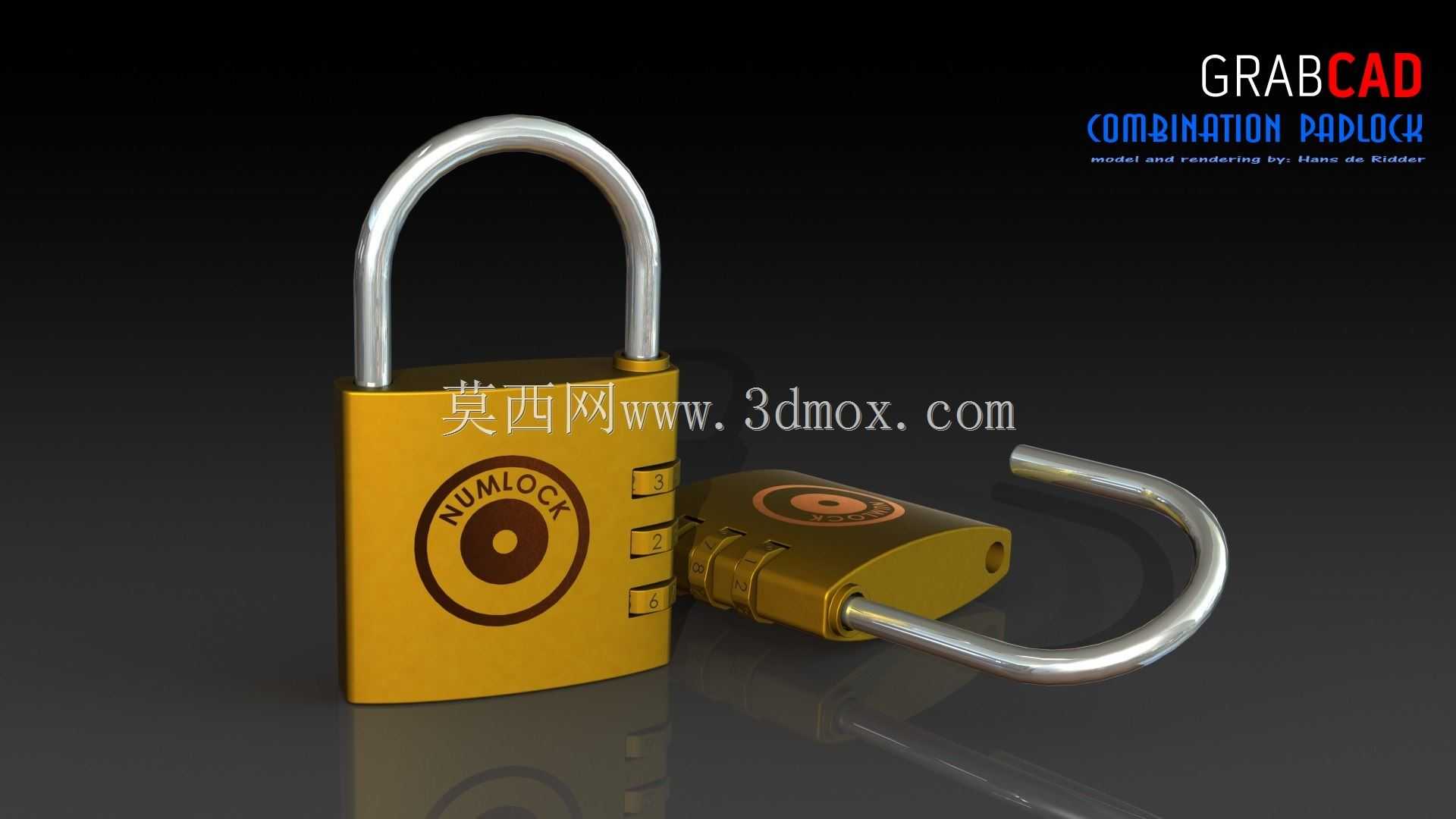

从结构设计逻辑来看，这款挂锁采用全金属壳体搭配硬化钢锁梁的组合，锁体外壳做了圆角钝化处理，没有尖锐的棱角凸起，日常携带或者安装使用时不会剐蹭衣物或者磕碰接触面。锁梁部分采用U型一体式弯折结构，两端插入锁体的部分做了卡槽卡位设计，密码轮组处于正确密码位置时，内部的卡位销钉会对齐卡槽缺口，此时锁梁可以向上拔出一端实现解锁；密码错位时销钉会卡入锁梁的环形卡槽内，完全限制锁梁的轴向位移，即便是施加一定的外力撬动，硬化处理的锁梁也不容易出现变形松脱的问题。

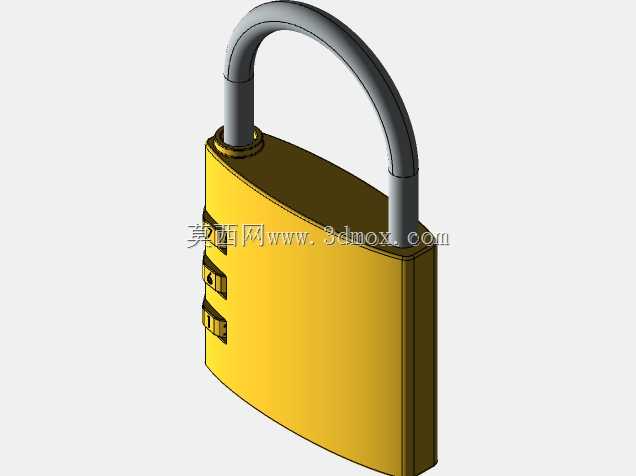

设计过程中需要重点考量几个核心边界：首先是锁体的整体尺寸控制，锁体宽度控制在40mm左右，锁梁的内空净高控制在25mm，这个尺寸刚好可以穿过大部分标准锁扣的锁孔，不会因为内空不足无法适配常规柜门搭扣，同时整体体积不会过大，方便放在口袋或者工具包中携带。其次是密码轮的阻尼设计，三个独立的密码轮每转动一个数字档位都有清晰的段落反馈，使用者不需要目视观察也能靠手感确认数字是否对位，同时密码轮和锁体外壳之间的间隙控制在0.1mm以内，既保证转动顺畅不会卡滞，也避免缝隙过大被薄片类工具探入内部撬动卡位结构。锁梁和锁体的配合间隙同样做了严格控制，间隙过大会给撬锁工具留下操作空间，间隙过小则容易因为灰尘、轻微锈蚀导致锁梁卡滞无法正常弹出，设计时预留了合理的公差配合范围，兼顾防盗性能和长期使用的可靠性。

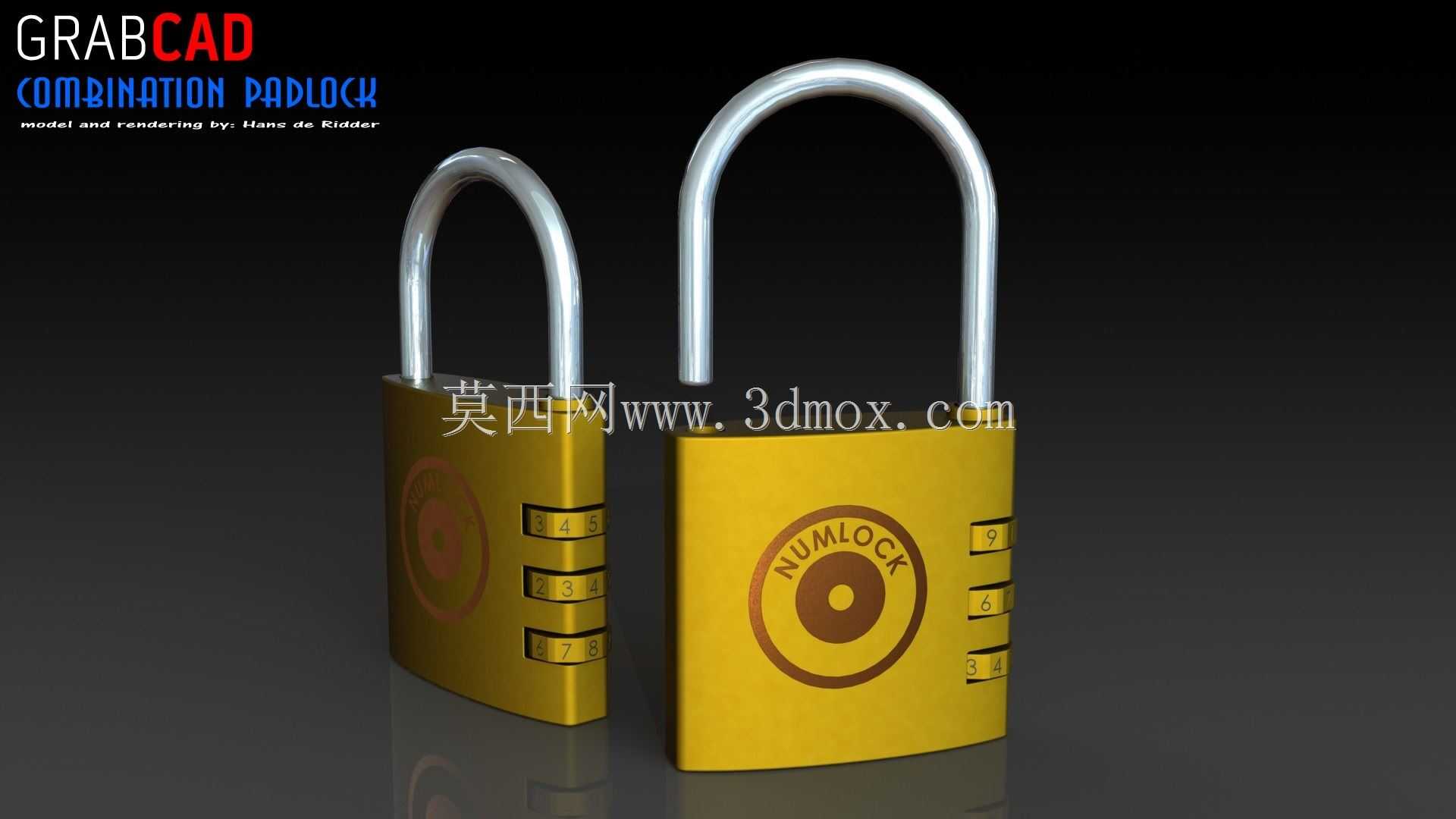

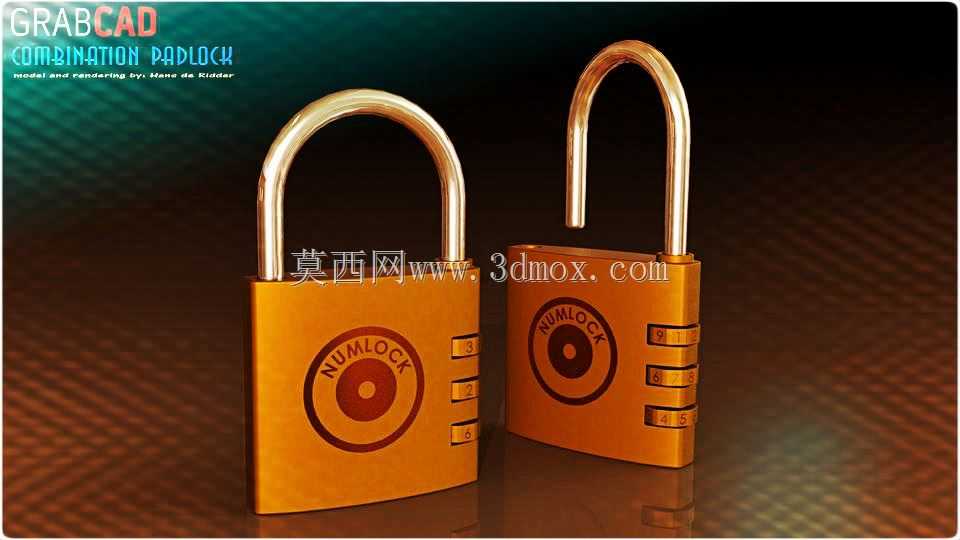

锁体表面做了氧化着色处理，醒目的金色外观辨识度很高，在一堆同类型锁具中可以快速找到自己的锁，同时表层的氧化膜可以起到防锈防腐蚀的作用，即便在户外潮湿环境下长期使用，也不容易出现表层锈蚀掉漆的问题。锁梁部分做了镀铬硬化处理，表面硬度高，不容易被锯切或者剪切破坏，抗外力破坏的能力完全满足日常民用场景的防盗需求。内部的密码轮组采用工程塑料内嵌金属卡位片的结构，既保证了密码轮转动的顺滑度，也让核心卡位部件有足够的耐磨性能，长期反复转动密码轮也不会出现卡位片磨损导致密码错位、无法正常解锁的问题。
