快拆式塑料锁扣包夹结构设计

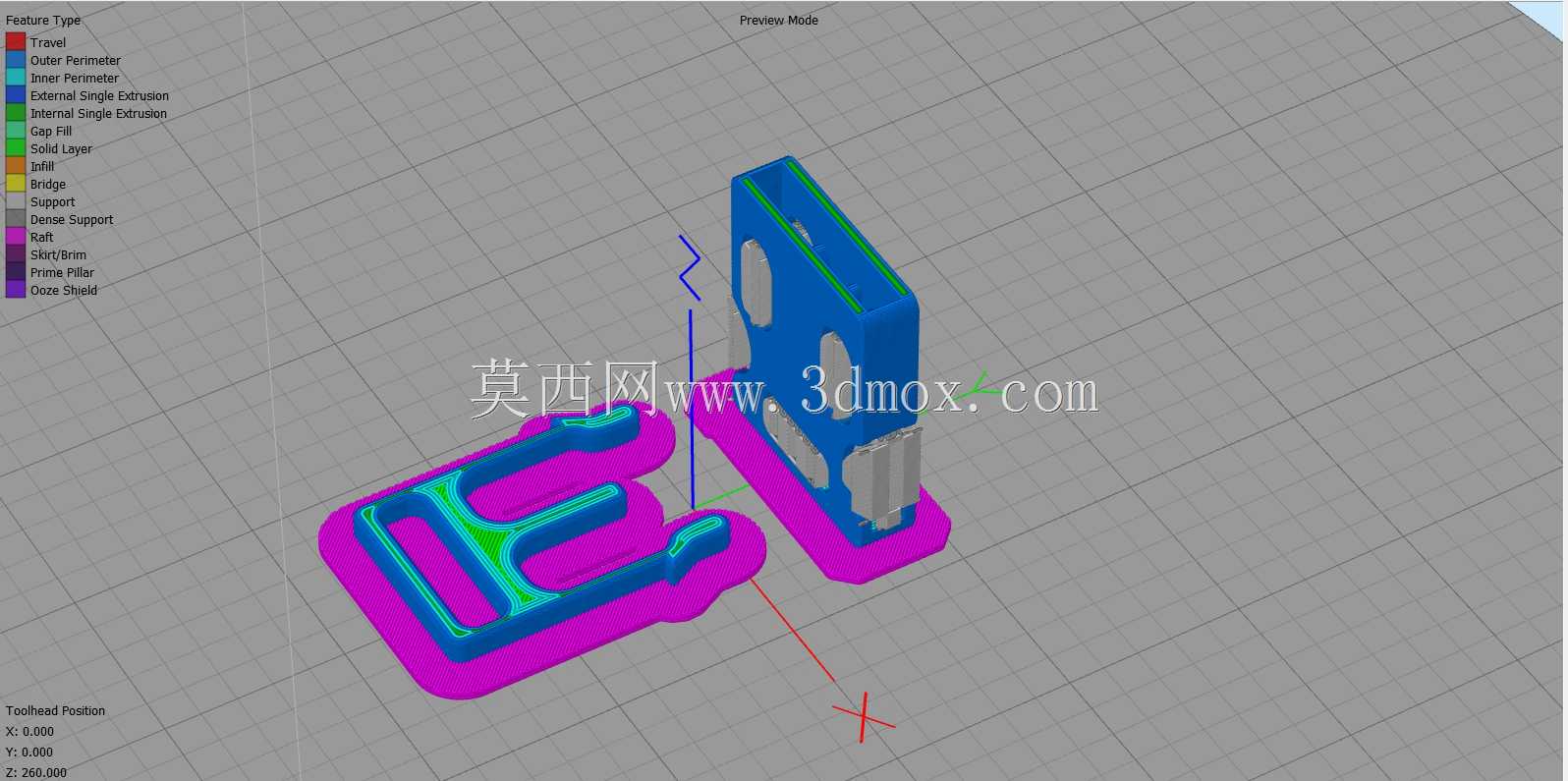

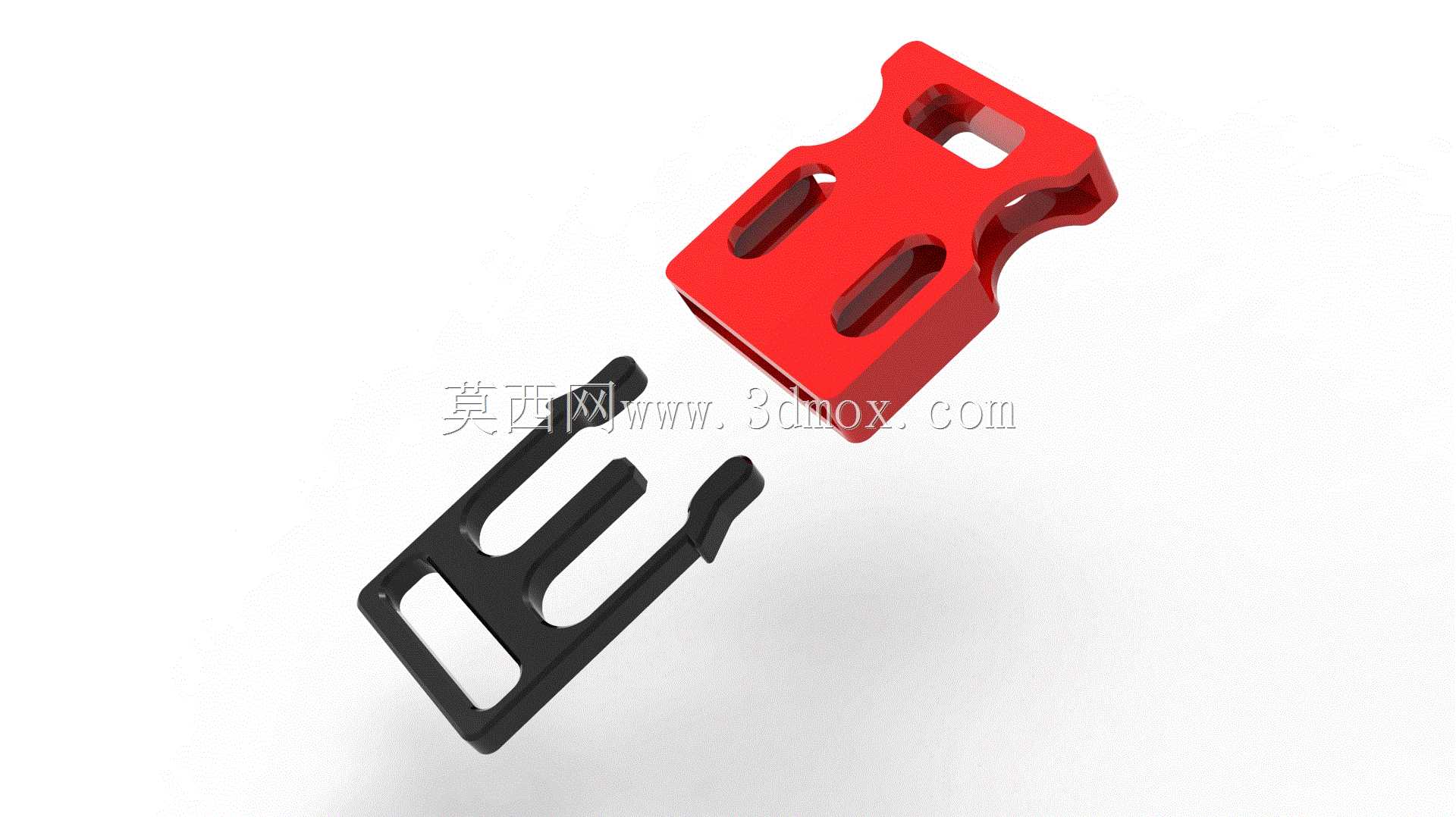

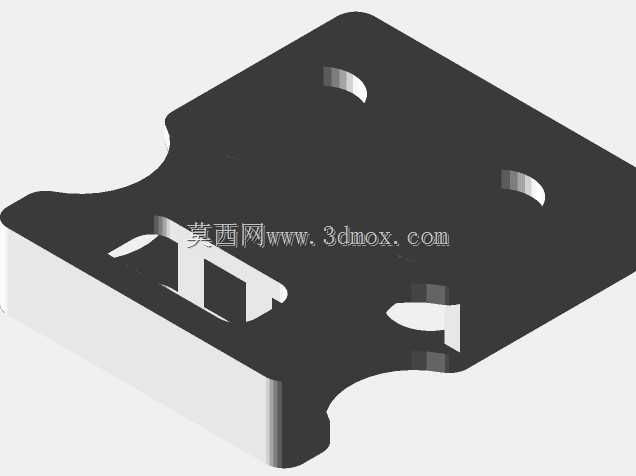

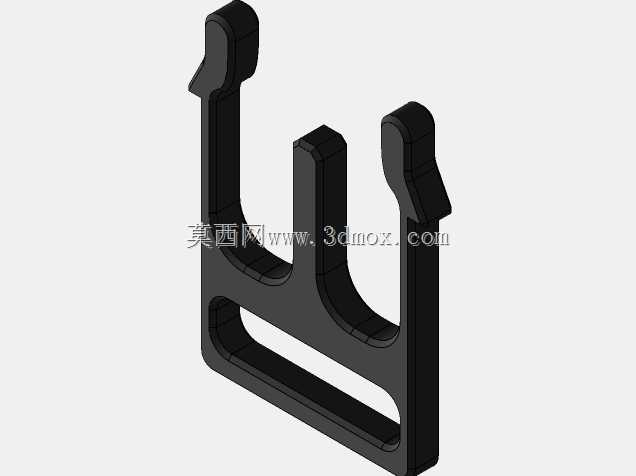

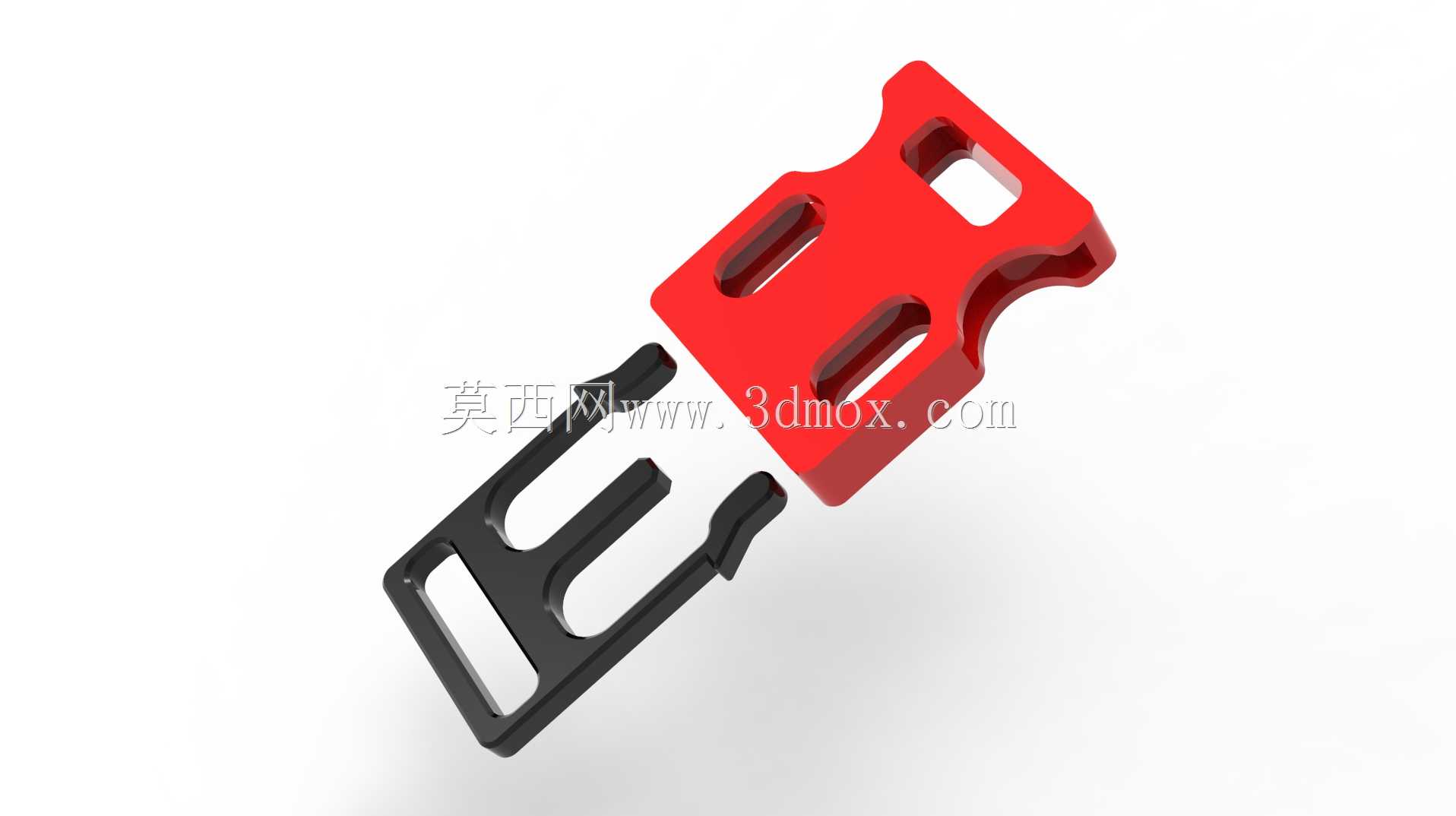

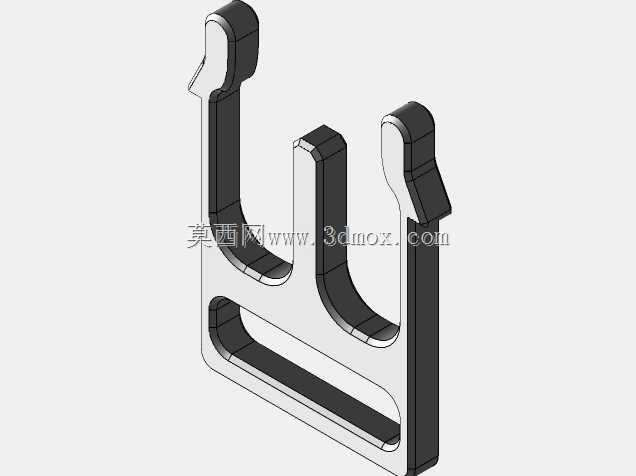

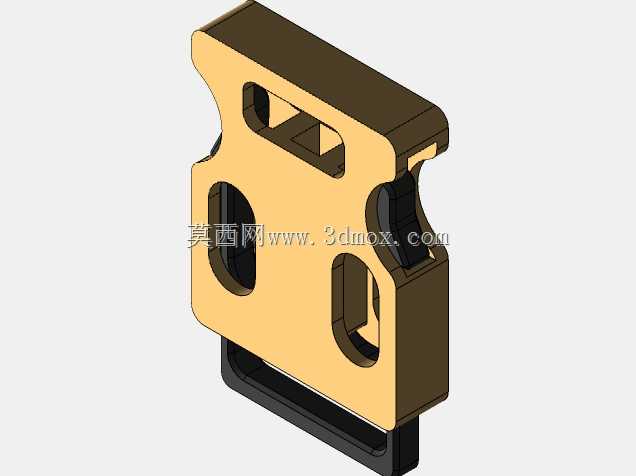

这款快拆式塑料锁扣包夹，是面向轻量化快装快拆场景设计的锁紧连接件，目前广泛应用在户外装备束带、箱包织带固定、3D打印DIY配件、小型穿戴设备绑带锁紧等多个日常及工业细分场景中，能够替代传统金属卡扣实现无工具快速拆装，同时兼顾足够的锁紧强度与轻量化表现。从实际用途来看，该包夹通过公母件对插咬合的结构实现锁紧，无需额外螺丝、绑带等辅助固定件，单手即可完成插拔解锁操作，在需要频繁开合调整束紧长度的场景下，操作效率远高于传统固定式绑扎结构；同时塑料材质的特性让它不会像金属卡扣那样出现锈蚀、刮蹭接触物表面的问题，适配织物、塑料带、薄型尼龙带等多种柔性带材的固定需求。在功能特性设计上，公件采用双插臂弹性结构，插臂末端设置限位倒扣，插入母件卡槽后能够自动卡入母件的限位槽内，实现纵向拉扯方向的防脱锁止，母件上开设的两个长条形镂空槽一方面是为了给公件插臂提供形变让位空间，保证插拔时的阻尼手感适中，不会出现过紧难以按压解锁、过松容易意外松脱的问题，另一方面也能减少材料用量，降低整体重量，同时提升结构的弹性形变能力，在受到侧向冲击力时能够通过微小形变吸收应力，避免硬脆断裂。设计思路上整体采用对称式布局，公母件的对接面做了导向斜角处理，插入时无需精准对位即可顺着斜角滑入卡槽，降低了盲操作的难度；整体外形做了全圆角过渡处理，没有尖锐棱角，避免使用过程中刮伤织物或者划伤使用者皮肤，同时圆角结构也能提升塑料件注塑成型时的熔体流动性，减少成型缺陷，对于3D打印制作来说也能减少支撑用量，提升打印成品的表面质量。在尺寸与安装边界上，该包夹适配宽度20mm、厚度1.5mm以内的常规织带，公件插入母件后的整体锁紧厚度控制在12mm以内，安装时仅需要将织带穿过公母件尾部的穿带孔，折回缝合或者热熔固定即可，不需要额外预留较大的安装空间，在狭小的装配空间内也能顺利完成安装使用；结构的受力部位做了局部加厚处理，保证正常束紧状态下能够承受不低于15kg的纵向拉扯力而不出现断裂或者脱扣，满足日常箱包、户外绑带的常规承重需求。
