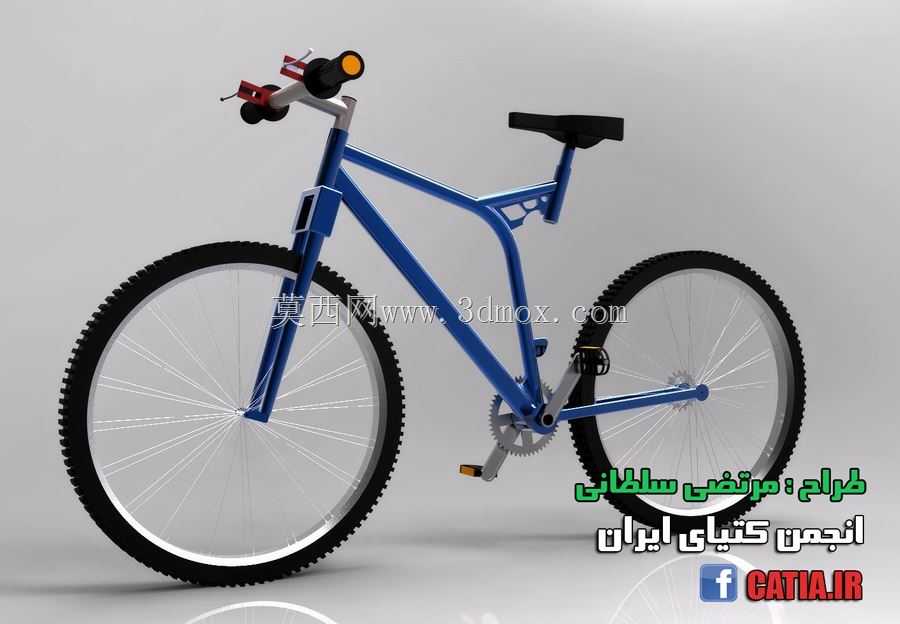

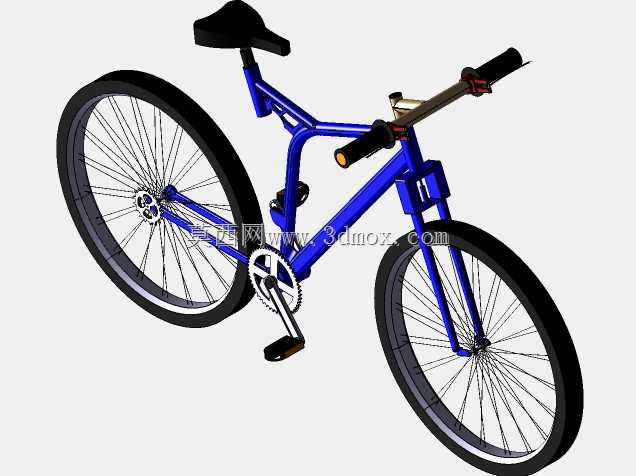

山地通勤自行车整车结构三维设计

这款自行车的结构设计围绕日常通勤与轻度非铺装路面骑行场景展开，整体采用经典菱形硬尾车架布局，在保证结构刚性的同时控制整车自重，适配城市铺装道路、郊野土路等多类通行环境，可满足日常短途出行、休闲骑行的实际使用需求。车架作为整车的核心承载部件，上管采用平直过渡的几何设计，下管做了加宽截面处理，能够在骑行过程中均匀分散踩踏发力与路面颠簸带来的载荷，避免应力集中导致的结构变形；立管角度匹配常规休闲骑行的坐姿设定，可减少长时间骑行的腰部负荷，后上叉与后下叉的连接位置做了补强结构，提升后轮组安装位的连接强度，应对颠簸路面的冲击载荷。轮组部分采用大直径辐条轮结构，搭配深齿越野胎面，胎齿深度与排布经过适配，既可以在铺装路面保持较低的滚动阻力，也能在砂石、泥土地面提供足够的抓地力，轮圈采用双层圈结构设计，辐条采用交叉编法，可承受常规骑行中的侧向与径向载荷，轮组安装位采用标准快拆兼容结构，适配常规民用自行车的轮组安装尺寸，方便后续维护更换。传动系统采用单盘牙盘搭配后飞轮的结构，简化了变速操作逻辑，降低日常使用的故障概率，牙盘与曲柄采用一体化连接结构，踩踏发力传递更直接，脚踏位置做了防滑齿设计，避免骑行过程中脚滑脱踏，中轴采用标准压入式安装边界，适配市面常规民用自行车的中轴配件规格。车把部分采用直把设计，把套位置做了防滑处理，刹把与指拨的安装位置预留了足够的调节空间，可根据不同使用者的臂展与握持习惯调整安装角度，车把前端预留了车灯、码表等配件的安装位，拓展日常使用的功能性。鞍座采用窄型运动坐垫设计，支撑性足够适配长时间骑行的需求，座杆采用标准口径设计，可根据使用者身高调整鞍座高度，安装调节范围覆盖多数常规身高人群的使用需求。整车的安装边界均采用民用自行车的通用标准尺寸，各部件的连接公差控制在常规装配允许范围内，可直接用于自行车结构教学、新品外观验证、骑行场景模拟等用途，建模过程中还原了各部件的实际装配关系，可直观呈现整车的结构组成与连接逻辑，为后续的结构优化、配件适配提供直观的三维参考。
