四刃硬质合金立铣刀结构设计

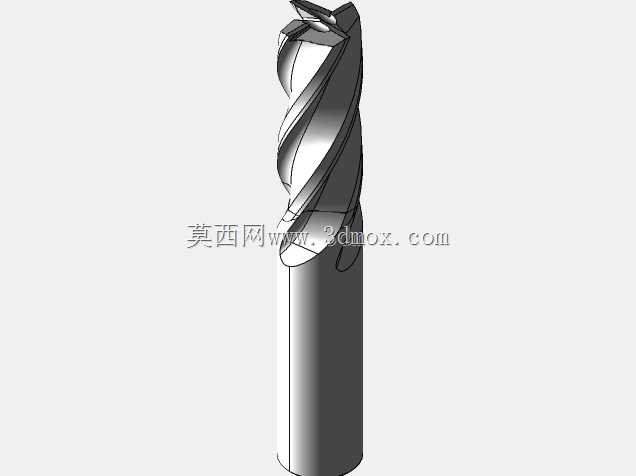

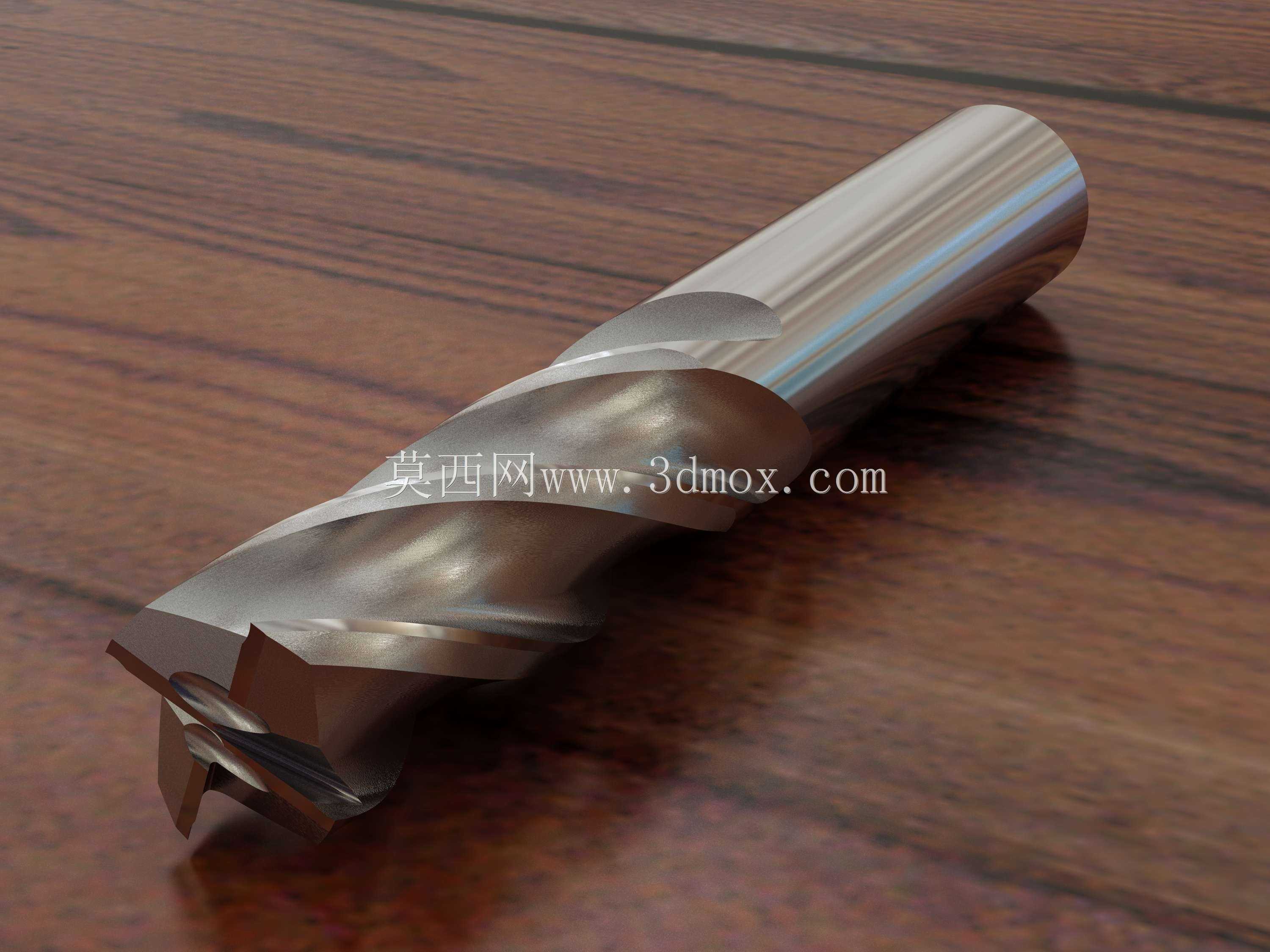

这款四槽立铣刀的建模过程，需要优先匹配立式加工中心、数控铣床的主轴装夹标准，夹持段采用光滑圆柱柄设计，外径公差严格控制在h6精度区间，保证装夹时的同轴度误差不超过0.005mm，避免高速运转时出现径向跳动影响加工面质量。刀体整体采用整体硬质合金棒料加工成型的结构思路，排屑槽采用等螺旋角设计，螺旋角选取35度通用加工角度，兼顾碳钢、合金钢、铸铁等常见金属材料的切削排屑需求，槽型的抛光曲面设计能够减少切屑排出时的摩擦阻力，避免深槽加工时出现切屑卡滞刮伤已加工表面的问题。

从实际加工场景来看，这类四刃铣刀可覆盖平面铣削、侧刃铣削、开槽、倒角等多道机加工工序，相比三刃铣刀拥有更高的进给效率，相比六刃铣刀又能预留足够的排屑空间，适配粗加工到半精加工的多数工况。端部切削刃设计了合理的端刃后角与第一第二后角过渡，既保证刃口强度避免崩刃，又能减少切削时的后刀面摩擦，降低加工过程中的切削热累积。建模时需要重点校验刃口与柄部的同轴度、排屑槽的导程一致性、端刃的跳动公差，这些参数直接决定刀具上机后的实际切削寿命与加工精度。

安装边界上，这类铣刀的柄部长度匹配标准ER弹簧夹头的夹持深度，装夹时需保证夹持长度不小于柄径的1.5倍，避免重切削时出现刀具打滑窜动。刀体的刃长部分根据加工深度需求设计，长径比控制在合理区间，避免悬伸过长引发切削振刀，在加工型腔类零件时，可根据型腔深度选择对应刃长的规格，减少刀具伸出长度提升加工刚性。建模过程中对刃口的微小倒棱处理也做了还原，这一细节能够有效提升刃口抗冲击性能，在断续切削工况下减少崩刃风险，同时保证加工表面的粗糙度稳定达到Ra1.6以内的要求。
