200吨容量立式谷物储料筒仓结构设计

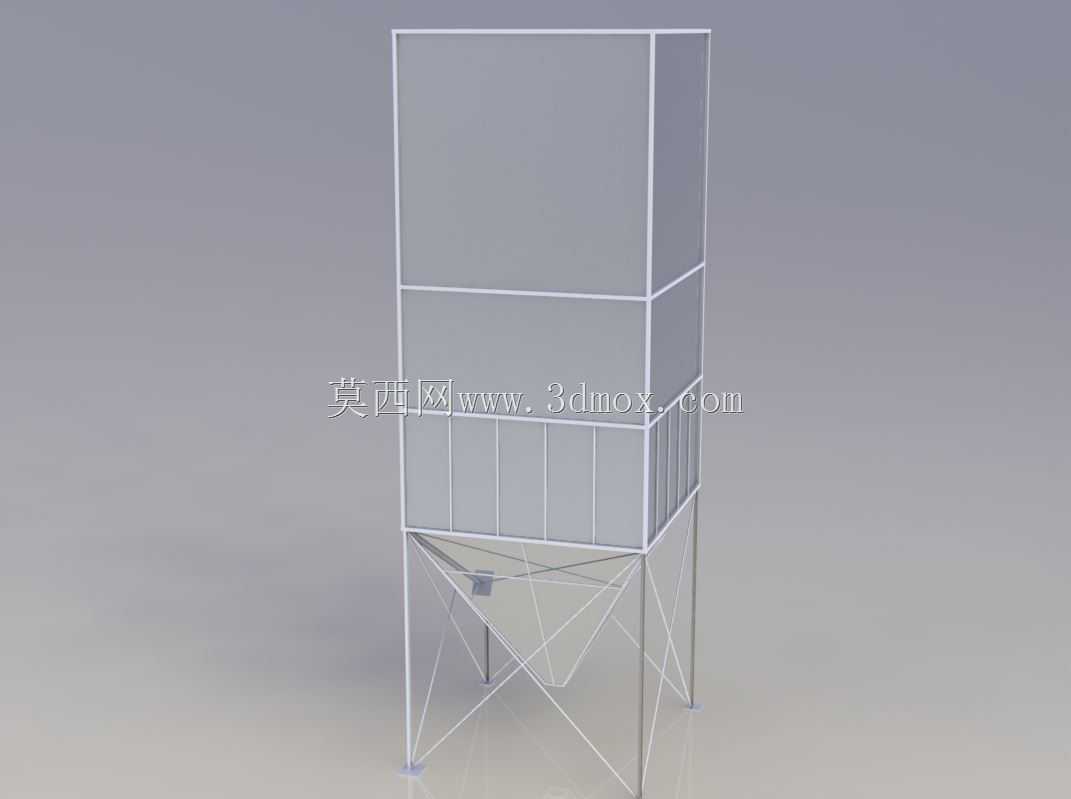

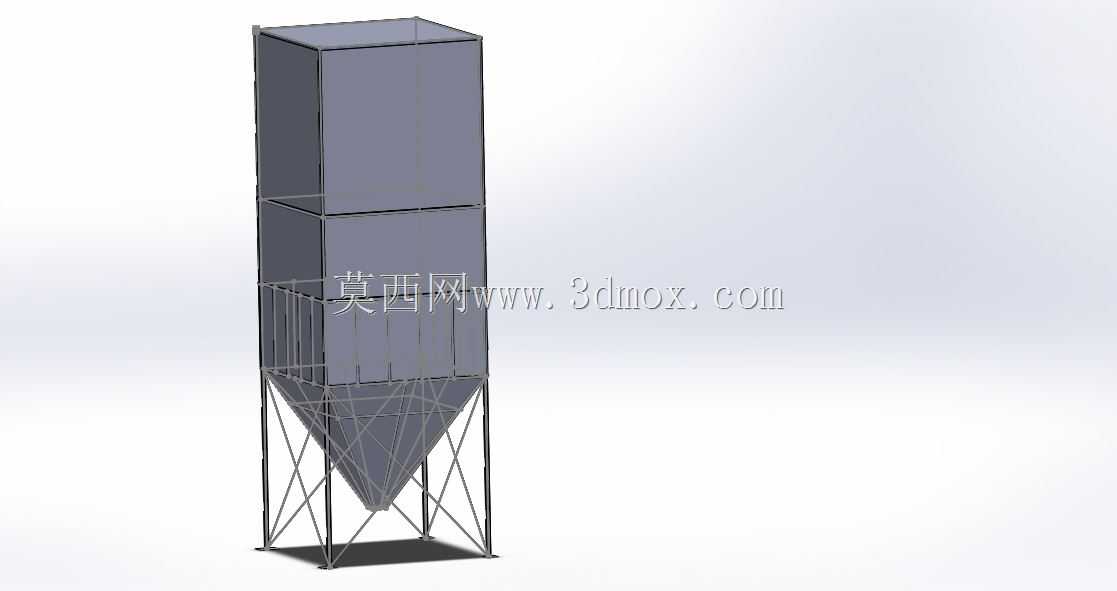

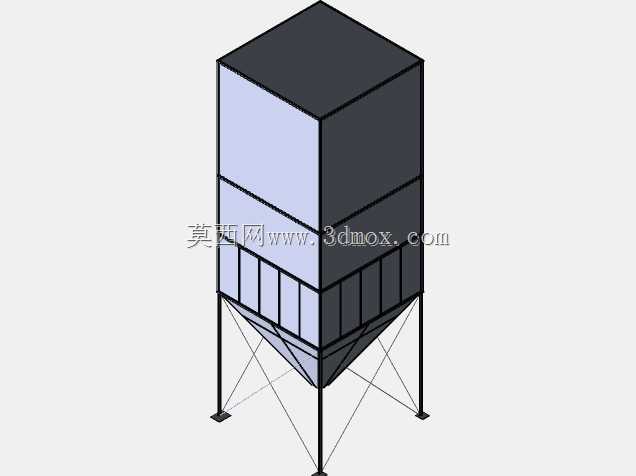

在粮食收储、粮油加工、农牧饲料生产的厂区布局中，立式储料筒仓是衔接原料接收、暂存与下游加工工序的核心中转存储设备，区别于卧式储罐与露天堆场，立式筒仓依靠垂直布局最大化利用厂区竖向空间，在相同占地条件下能实现数倍于平面堆放的存储容量，同时能有效隔绝外界潮气、鼠害与扬尘污染，降低粮食存储过程中的损耗率。这款200吨级谷物筒仓采用三段式模块化结构设计，上部为等截面方形储料段，采用平直壁板拼接结构，壁板通过加劲肋做刚度强化，避免满仓状态下谷物侧压力导致壁板鼓胀变形，该段主要承担静态储料功能，内壁做光滑过渡处理，减少谷物挂壁残留，降低清仓作业的工作量。中部为过渡缓储段，衔接上部直筒段与下部出料斗，该段外部设置横向加固圈梁，平衡上下段结构受力差，避免长期交变载荷下出现焊缝疲劳开裂。下部为锥形出料斗，锥角角度经过反复核算，匹配小麦、玉米、稻谷等常见谷物的自然休止角，确保谷物在重力作用下能够顺畅自流出料，不会出现结拱堵料的问题，锥斗外部采用三角形空间桁架支撑结构，所有支撑斜杆与立杆通过节点板焊接连接，将上部满仓载荷均匀传递至底部安装基础，支撑结构预留了足够的下部操作空间，方便安装出料闸门、输送设备以及日常检修作业。设计过程中优先考虑现场安装的便捷性，所有分段结构均采用标准化法兰拼接接口，运输过程中可拆分叠放，降低物流成本，现场安装时无需大型吊装设备长时间作业，通过螺栓连接即可完成主体拼装，大幅缩短施工周期。安装边界方面，设备底部支撑脚需与预埋地脚螺栓可靠连接，基础承载能力需匹配满仓总重量，设备周边需预留不小于1.2米的检修通道，顶部需设置进料口、人孔与除尘接口，可直接对接气力输送或斗式提升机的进料管路，锥斗底部出料口可根据下游输送设备的选型匹配对应尺寸的法兰接口，适配螺旋输送机、皮带输送机等不同出料设备的连接需求。日常使用过程中，需注意控制进料速率，避免单侧偏载导致结构受力不均，定期检查支撑节点焊缝、壁板连接螺栓的紧固状态，确保长期储料的结构安全性。
