带斜顶抽芯结构的注塑模具三维设计

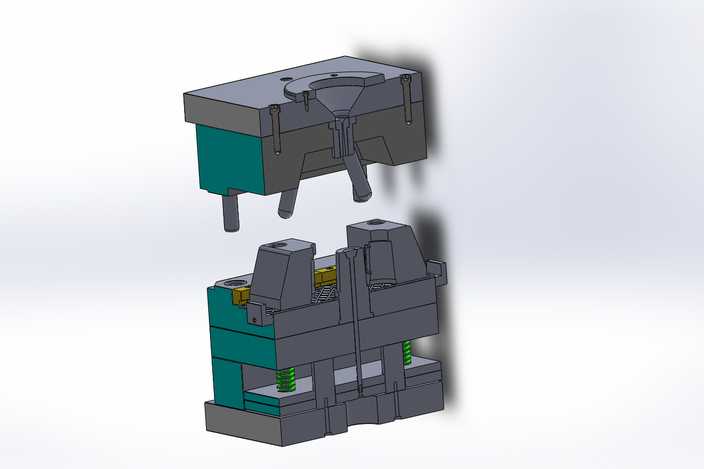

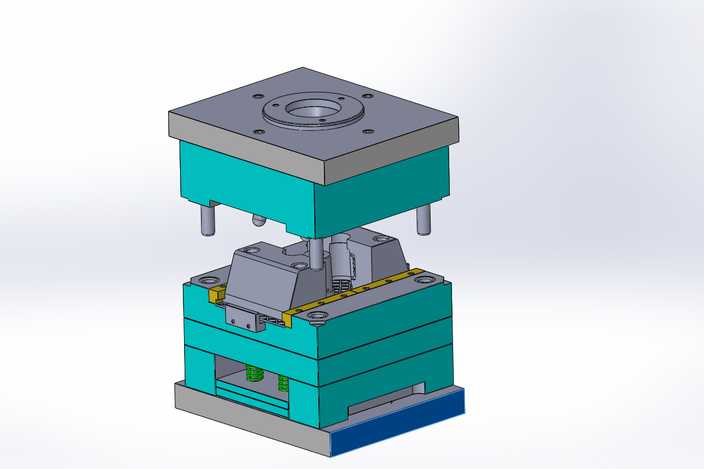

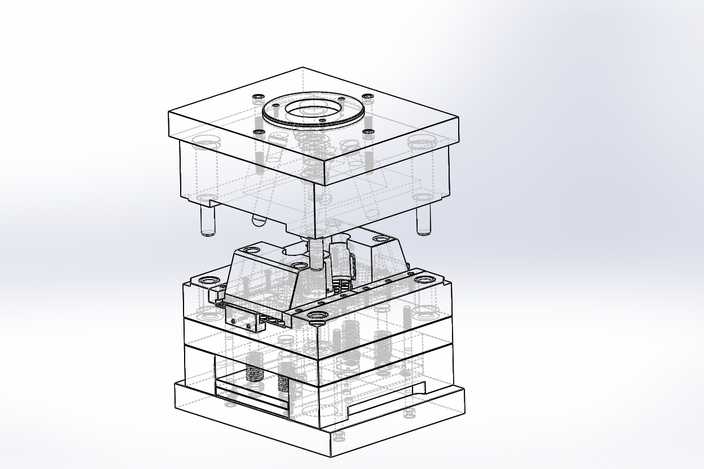

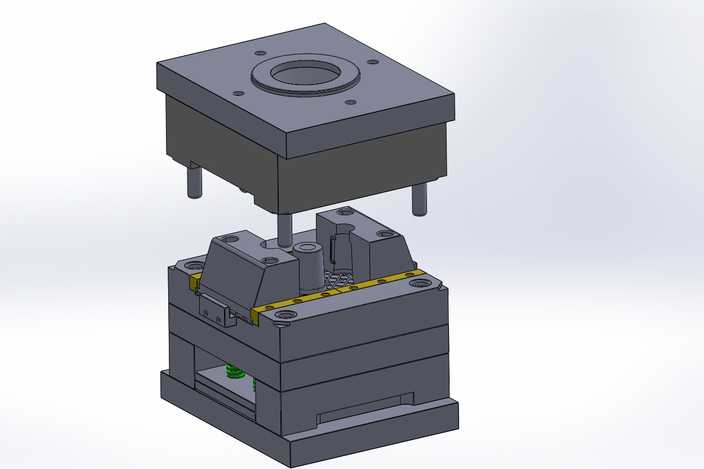

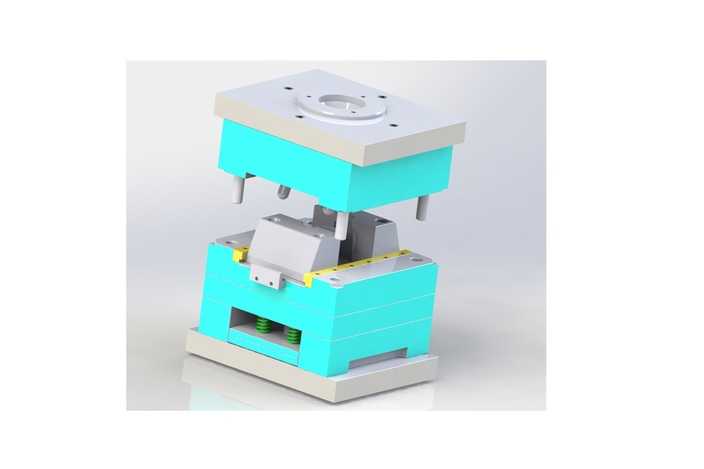

本作品为典型的两板模带内侧抽芯结构的注塑成型模具，整体采用标准冷冲模架搭配注塑成型专用功能组件完成全参数化三维建模，建模过程严格遵循注塑模具设计规范，对各零部件的装配公差、配合间隙做了符合实际生产要求的参数设定。模型整体分为上模、下模两大主体部分，上模部分包含定模座板、定模板、浇口套、定位圈、导柱导套组件，其中定位圈采用标准法兰式结构，与注塑机定位孔的配合尺寸做了精准适配，浇口套采用主流道锥形设计，内壁光滑过渡可有效减少注塑过程中的熔体流动阻力，定模板内镶嵌成型型腔镶件，镶件采用预硬钢材质设定，表面抛光处理可保障成型塑件的外表面光洁度。下模部分包含动模板、动模座板、支撑板、顶出板、复位杆、支撑柱以及内侧抽芯斜顶机构，其中斜顶抽芯组件是本套模具的核心结构，针对塑件内侧的倒扣特征设计了斜向滑动的成型镶块，开模过程中斜顶随动模后退的同时沿斜向导轨滑动，同步完成内侧倒扣的抽芯动作，避免成型后塑件出现顶出拉伤、倒扣断裂的问题。顶出系统采用圆形顶针搭配顶板驱动的结构，顶针排布位置避开塑件的外观面与薄弱结构，复位杆搭配矩形复位弹簧可在合模过程中驱动顶出板精准回位，支撑柱均匀排布在动模支撑板下方，可有效减少注塑过程中模架受注塑压力产生的形变，保障模具的长期生产精度。模型渲染阶段对不同功能的零部件做了差异化材质区分，模座部分采用灰铸铁哑光金属材质，模板主体采用青绿色喷漆钢材材质，导柱、顶针、斜顶等运动组件采用光亮模具钢金属材质，弹簧、密封件等标准件采用对应工程材质表现，整体渲染效果清晰区分各部件功能，直观展现模具的装配层级与运动逻辑。整套模型的结构设计完全匹配量产注塑模具的实际生产要求，各运动部件之间无干涉，开模、抽芯、顶出、合模的全行程动作均可通过三维软件的运动仿真模块完成模拟验证，可作为同类内侧带倒扣特征塑件的模具设计参考模板，也可用于注塑模具结构教学的演示案例，帮助学习者理解两板模、斜顶抽芯、顶出复位系统的工作原理与设计要点。
