多腔位注塑锥模三维结构设计

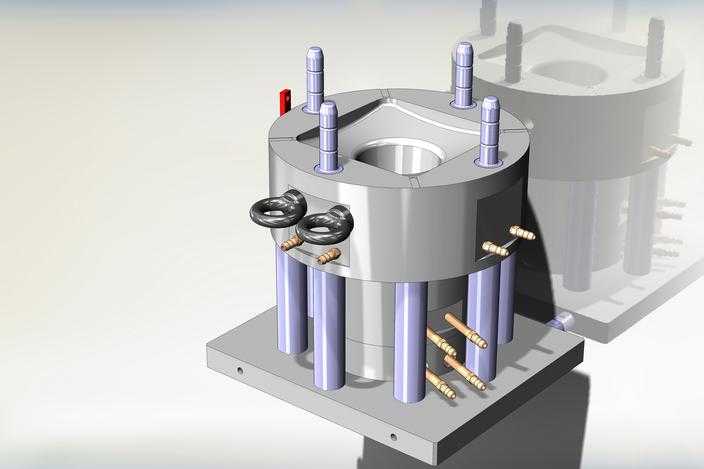

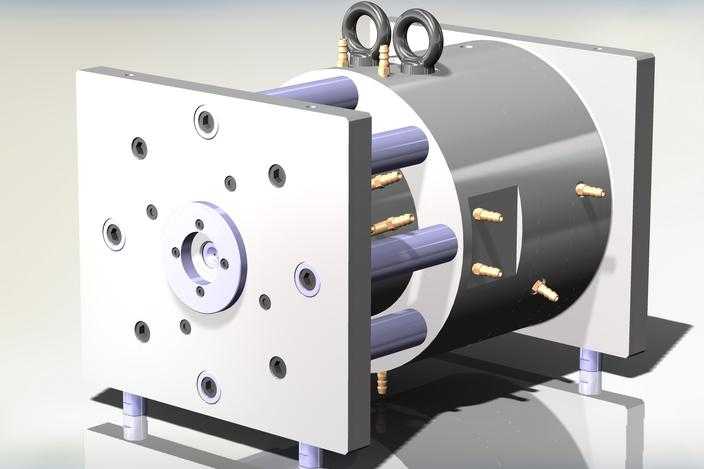

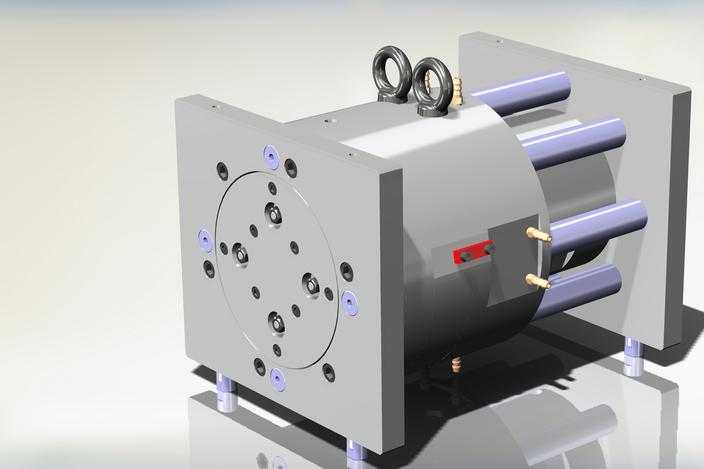

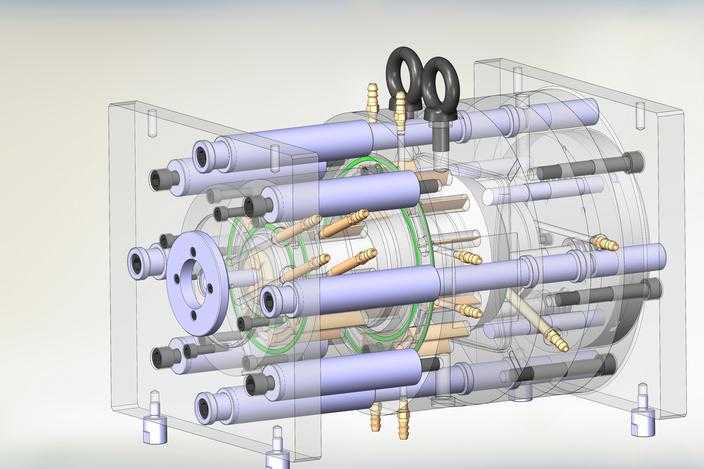

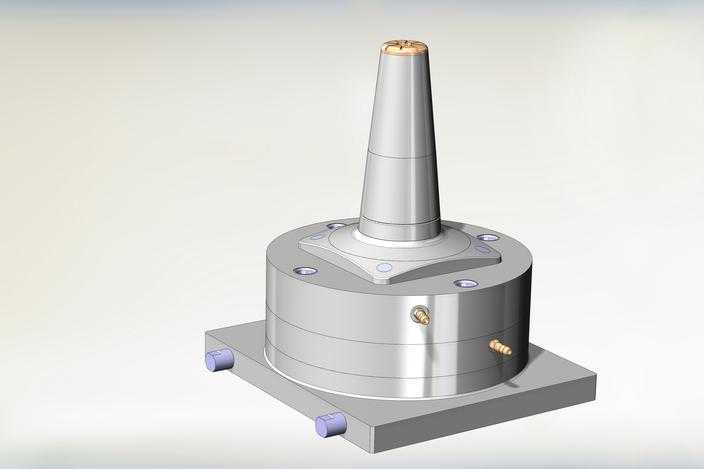

本作品为注塑成型用锥度结构模具，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循注塑模具设计规范，对各零部件的装配公差、配合间隙做了精准的参数化约束，确保动模与定模合模时的同轴度与贴合精度。模型整体采用卧式模架布局，主体模腔部分为圆柱式锥度结构，可适配带有锥度脱模需求的注塑制品生产，有效降低制品脱模时的表面拉伤风险。模型完整还原了模具的核心功能结构：顶部设置对称式吊环结构，采用标准吊装件参数建模，满足模具整体吊装转运的承重需求；周向均匀布置多组黄铜材质冷却水嘴，对应模具内部的循环冷却流道设计，建模时对流道的走向、孔径做了连贯的布尔运算处理，保证冷却回路的连通性，可实现注塑过程中模温的均匀调控，缩短制品冷却定型周期；动模侧设置多组平行导向推杆，采用高抛光金属材质渲染，对应模具的顶出脱模机构，合模时起到精准导向定位作用，开模时可平稳将成型制品从模腔中顶出，避免顶出变形。渲染阶段对不同零部件做了差异化材质赋予：模架板件采用磨砂钢材材质，还原模具钢的哑光金属质感与加工面纹理；冷却水管、推杆采用亮面镀铬金属材质，突出精加工表面的高光反射效果；冷却水嘴采用黄铜材质，调整金属粗糙度与反射参数还原铜件的暖调金属光泽；支撑脚采用硬质工程塑料材质，区分金属与非金属部件的视觉差异。设计过程中优先考虑模具的生产实用性，对各部件的安装避让空间、螺栓孔位布局做了合理规划，模板上的固定螺栓孔采用圆周阵列排布，保证合模时的锁模力均匀分布，避免长期生产出现模板变形问题；锥度模腔的脱模斜度经过参数化校核，在保证制品成型精度的前提下优化脱模阻力，整体结构紧凑，各功能模块布局合理，可直接用于模具设计参考、结构教学演示以及生产加工前的结构验证。
