龙门式数控铣床测试版结构设计方案

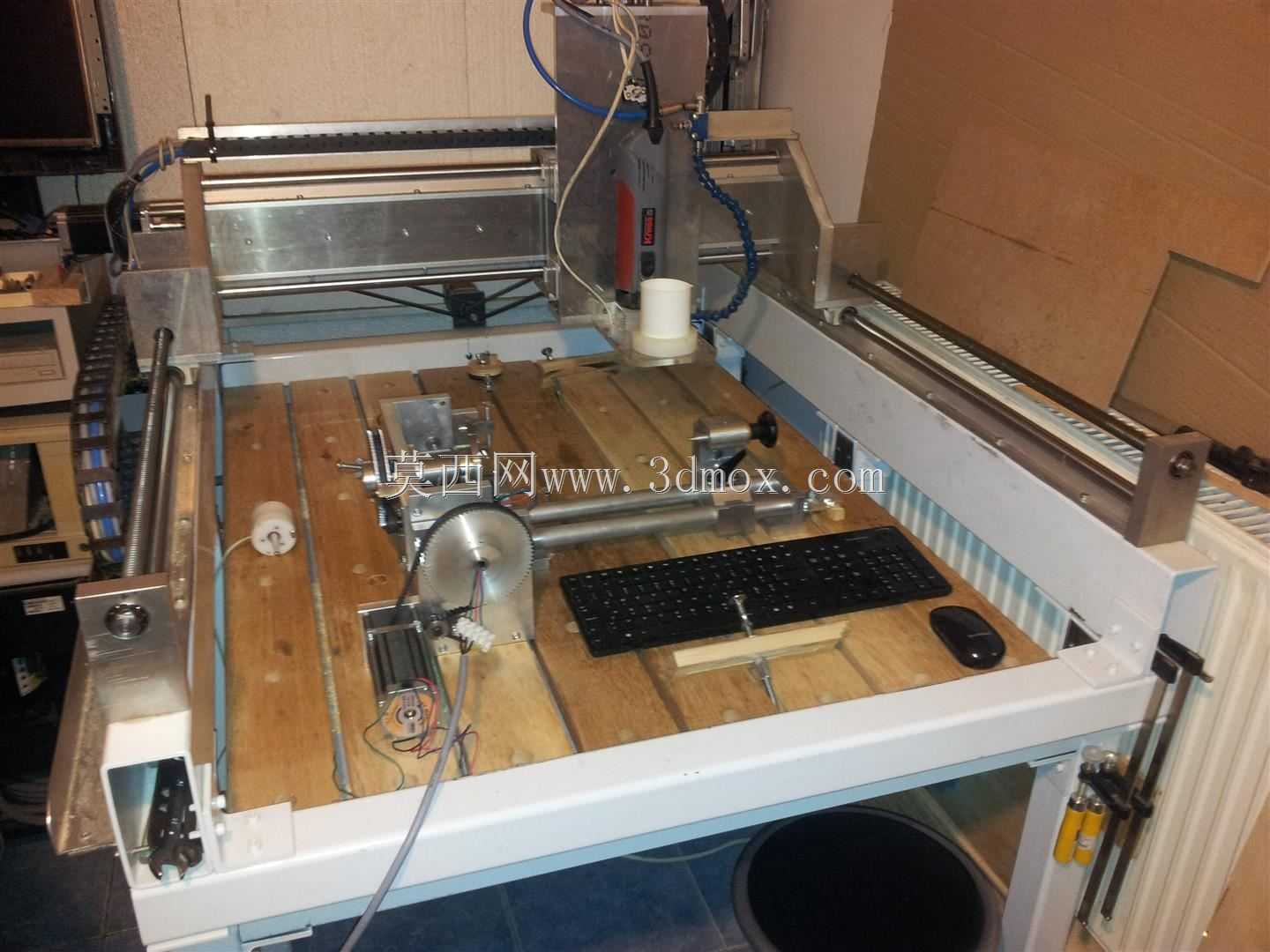

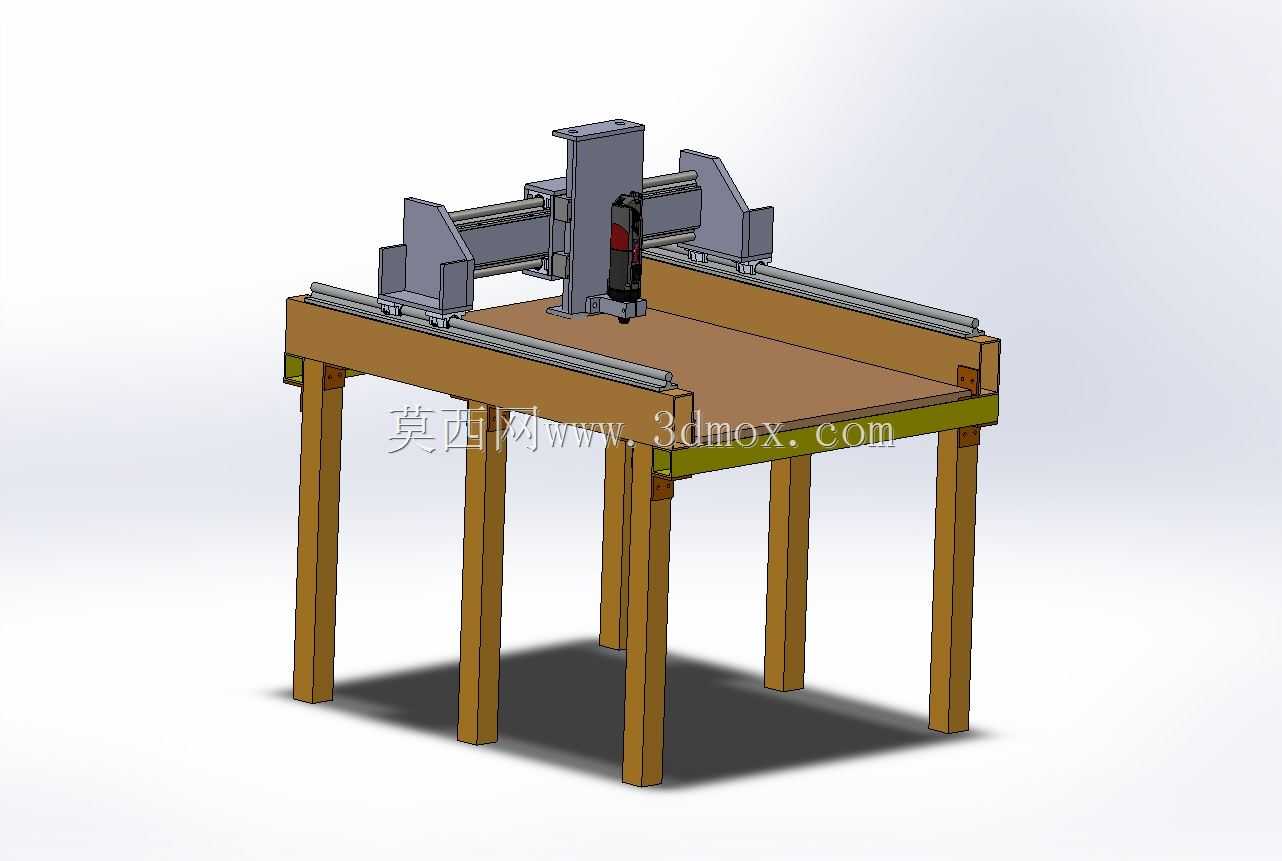

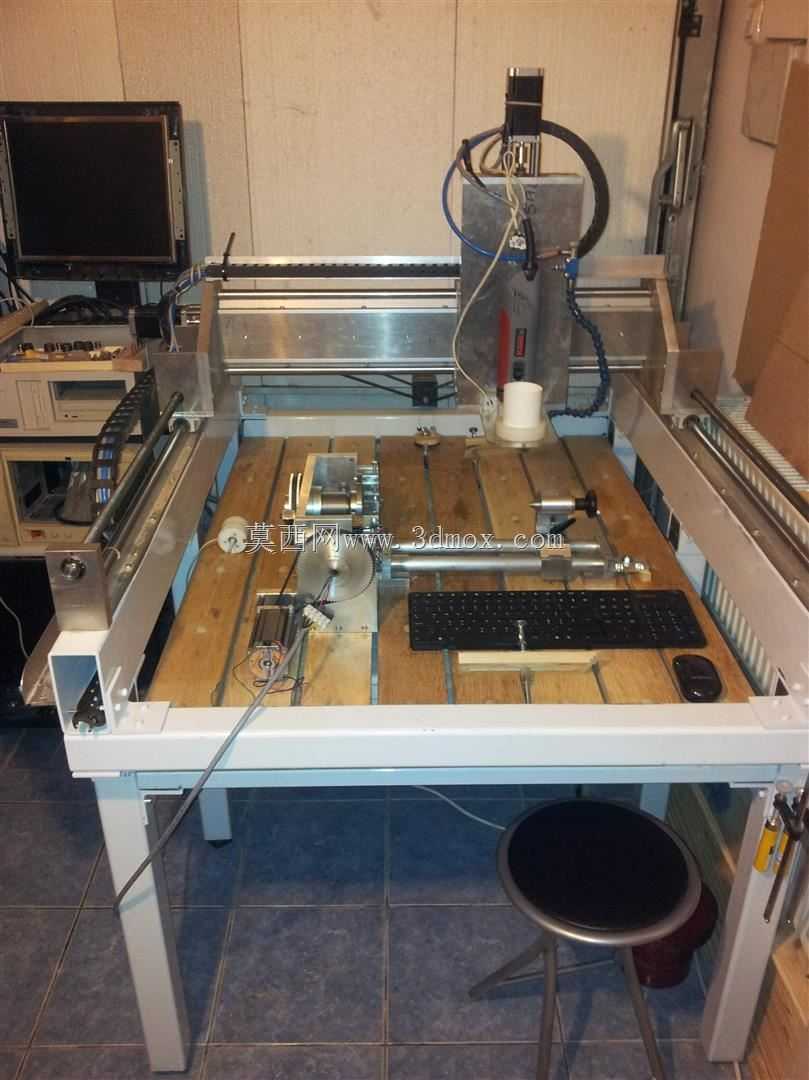

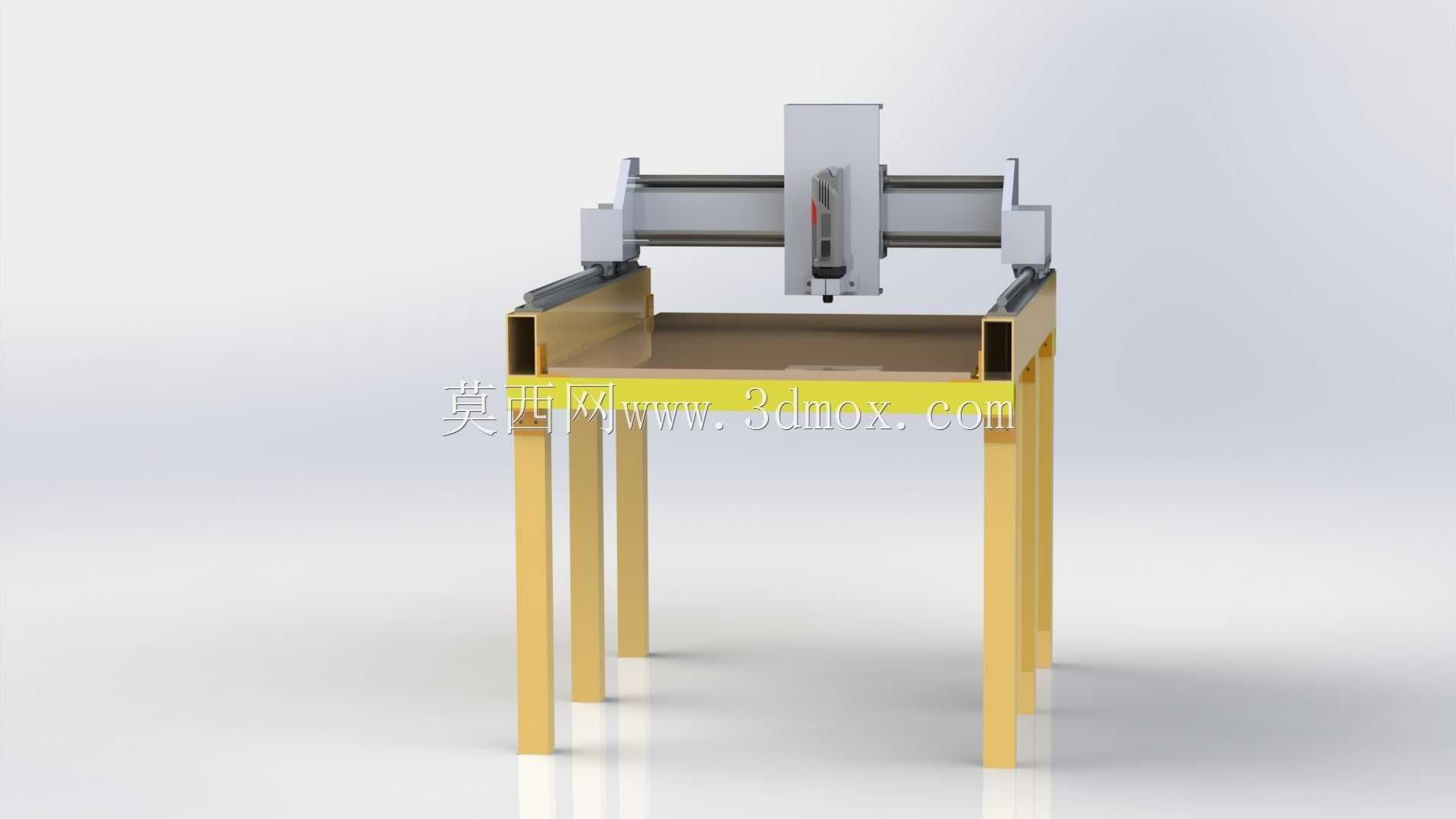

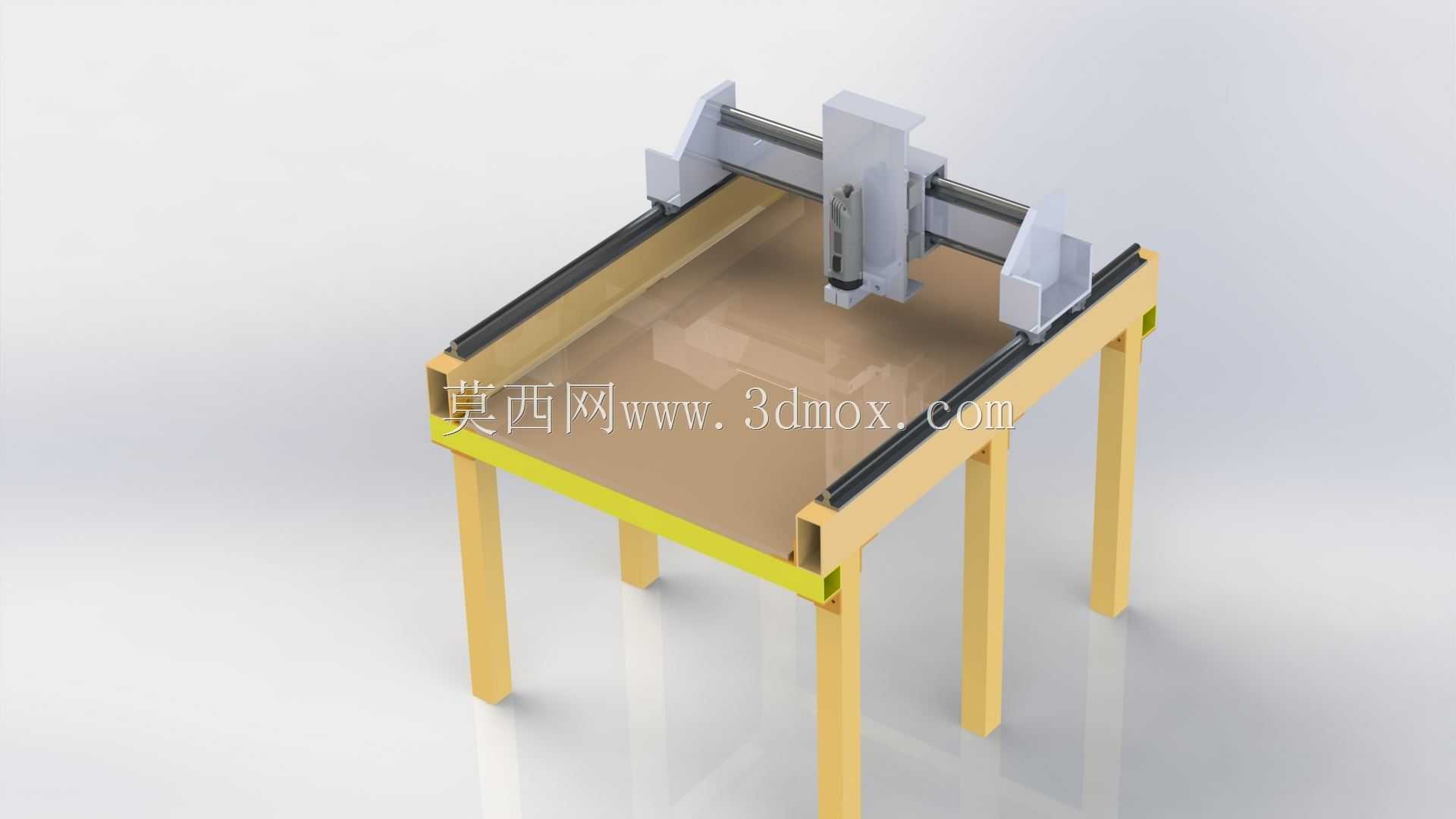

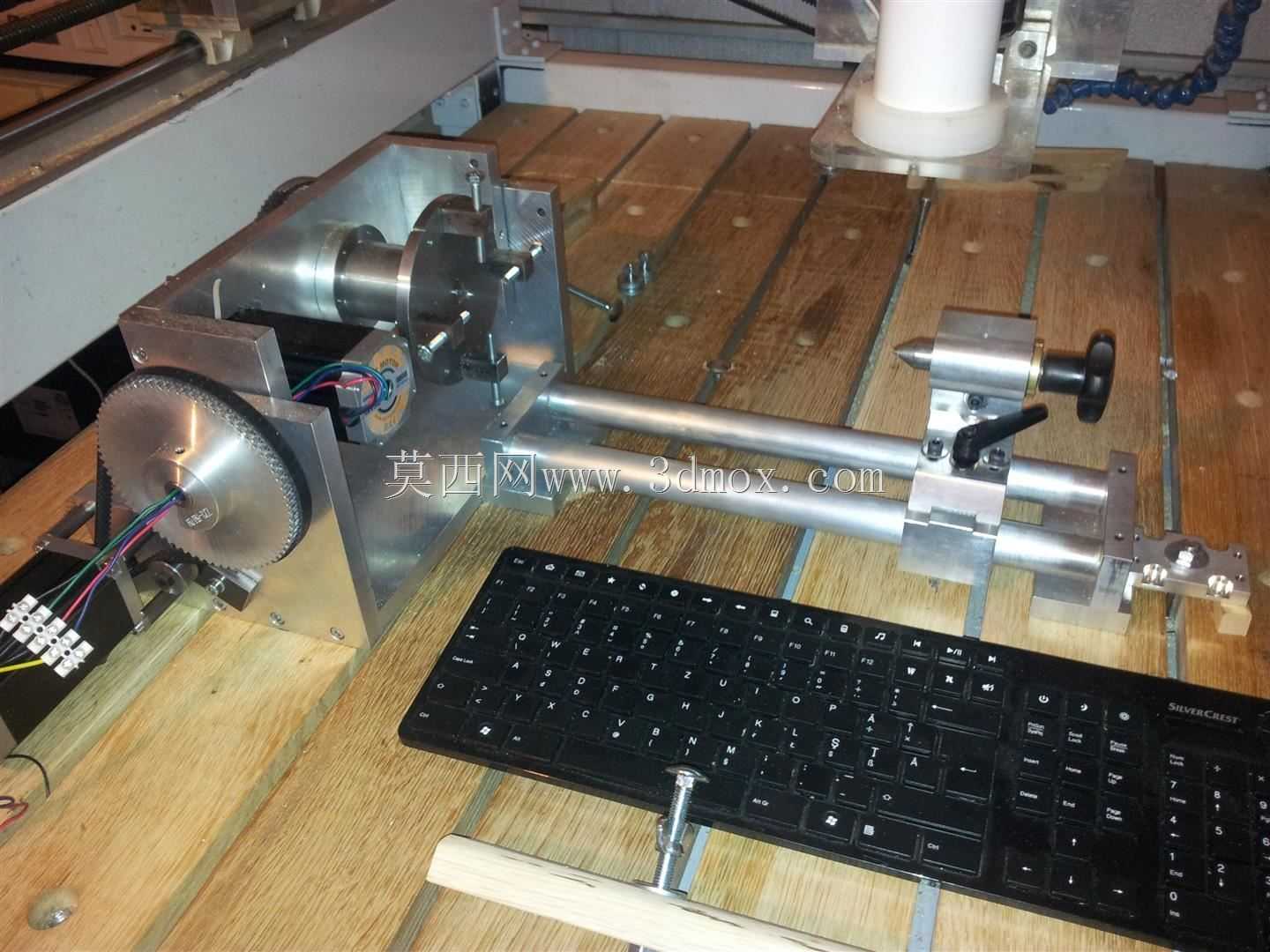

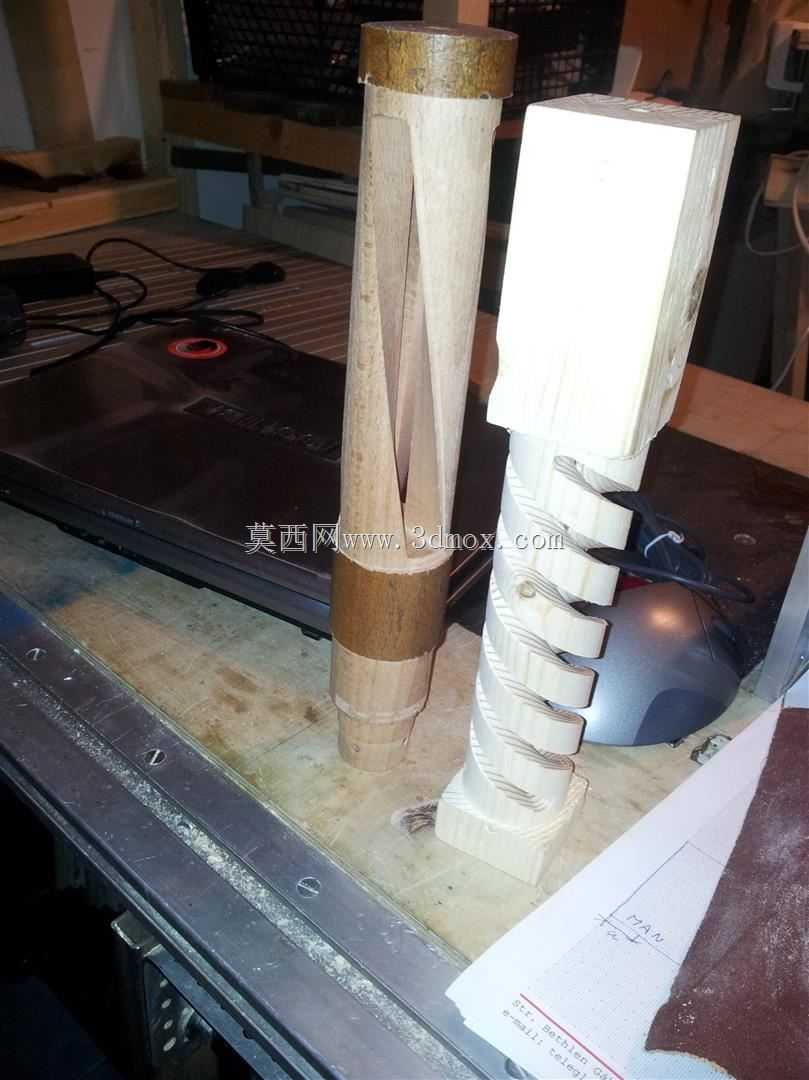

这款龙门架构的铣削设备，主要面向小型加工场景下的非金属、轻金属板材铣削作业，可覆盖广告标识制作、木工板材开料、小型塑料件轮廓加工、软金属浮雕加工等多类生产场景，适配小批量定制化加工的生产需求，相比大型工业铣床占地更小，部署灵活，适合个体加工户、小型工坊、院校实训场地安装使用。从结构设计来看，设备采用四立柱支撑的龙门移动架构，工作台为固定台面设计，加工过程中待加工板材固定在工作台面上，龙门架沿Y轴方向做前后进给运动，主轴滑座沿龙门横梁做X轴左右进给，主轴组件沿Z轴做上下进给，这种架构的优势在于工作台承重不受进给传动结构限制，大尺寸板材放置时不会影响轴系运动稳定性，同时龙门整体移动的惯量控制更易匹配小型伺服驱动系统，降低整套设备的制造成本。设备的机架主体采用标准铝型材搭配板材拼接搭建，支腿部分采用矩形截面型材保证支撑刚性，横梁部分采用加厚型材搭配线性导轨安装基准面，安装时需保证导轨安装面的平面度公差控制在0.05mm每米范围内，避免运动过程中出现卡滞、加工面出现波纹的问题。主轴部分采用常见的高速铣削主轴单元，适配常用的ER夹头，可装夹直径3-12mm的铣削刀具，最高转速可满足亚克力、密度板、铝合金等材料的铣削线速度要求，主轴安装座预留了冷却管路、线缆的走线空间，避免运动过程中出现线缆拖拽磨损的问题。安装边界方面，设备整体占地长度约2.2米、宽度约1.6米、高度约1.8米，安装时需预留四周不小于0.8米的操作维护空间，地面需做简单的水平硬化处理，避免长期运行后机架出现形变影响加工精度。X轴有效加工行程约1.2米，Y轴有效加工行程约1.5米，Z轴有效加工行程约0.2米，可满足常规尺寸板材的加工需求，工作台面采用密度板或电木板作为铺垫层，方便加工时固定待加工工件，同时避免铣刀直接切削到金属台面造成刀具损坏。传动部分设计预留了丝杠安装位、步进电机安装法兰，可根据加工精度需求选择滚珠丝杠或同步带传动方案，若加工木质、塑料等精度要求不高的工件可采用同步带传动降低成本，若加工铝合金等金属件则需选配滚珠丝杠搭配伺服电机提升进给精度。设备的龙门两端设置了行程限位块安装位，可安装机械限位开关与光电限位开关，避免轴系运动超程造成结构碰撞，横梁两端的防护结构可覆盖导轨、传动部件的端部，防止加工碎屑进入导轨滑块、丝杠螺母内部，延长传动部件的使用寿命。
