手动框架式液压压力加工设备结构

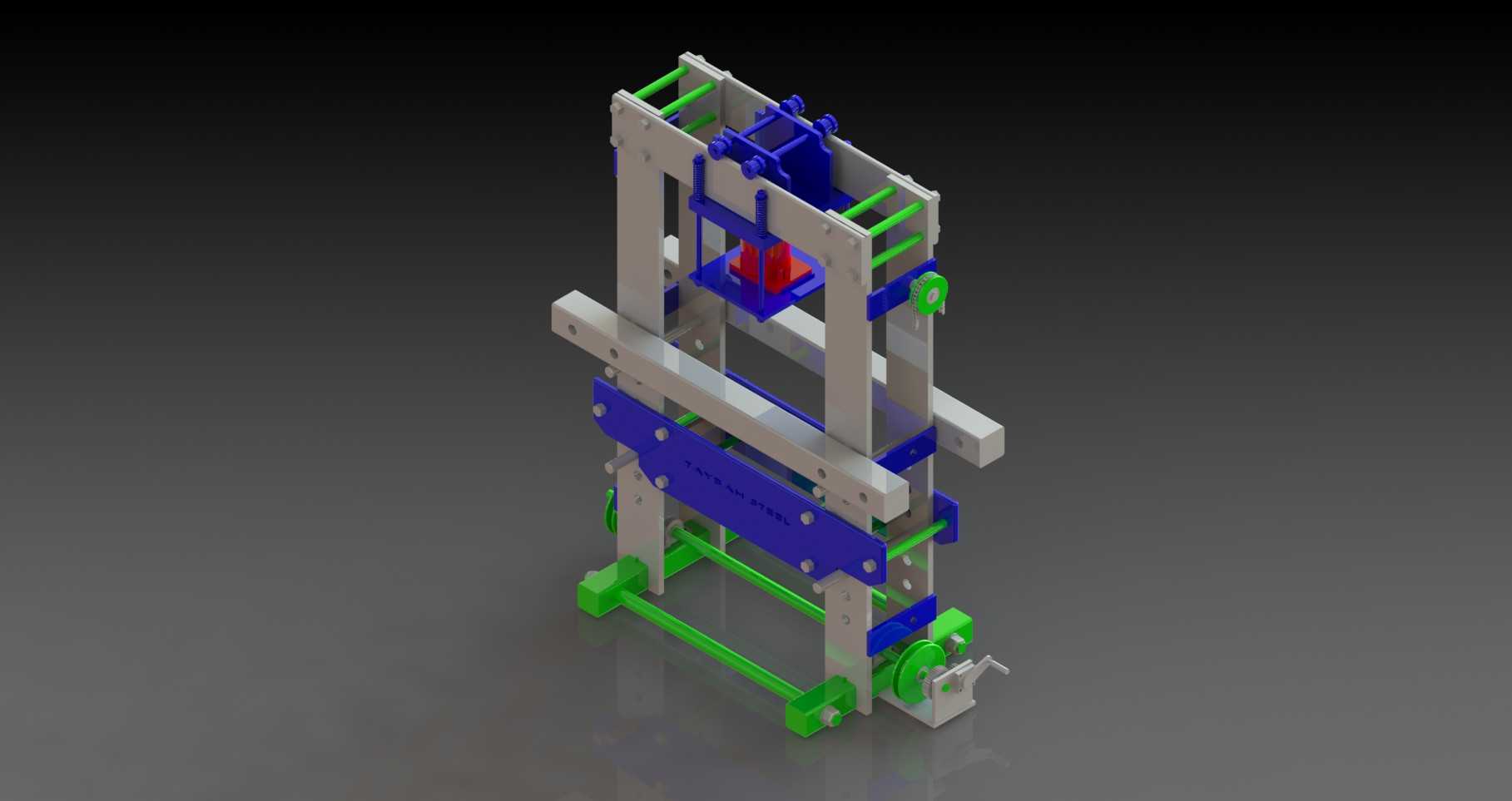

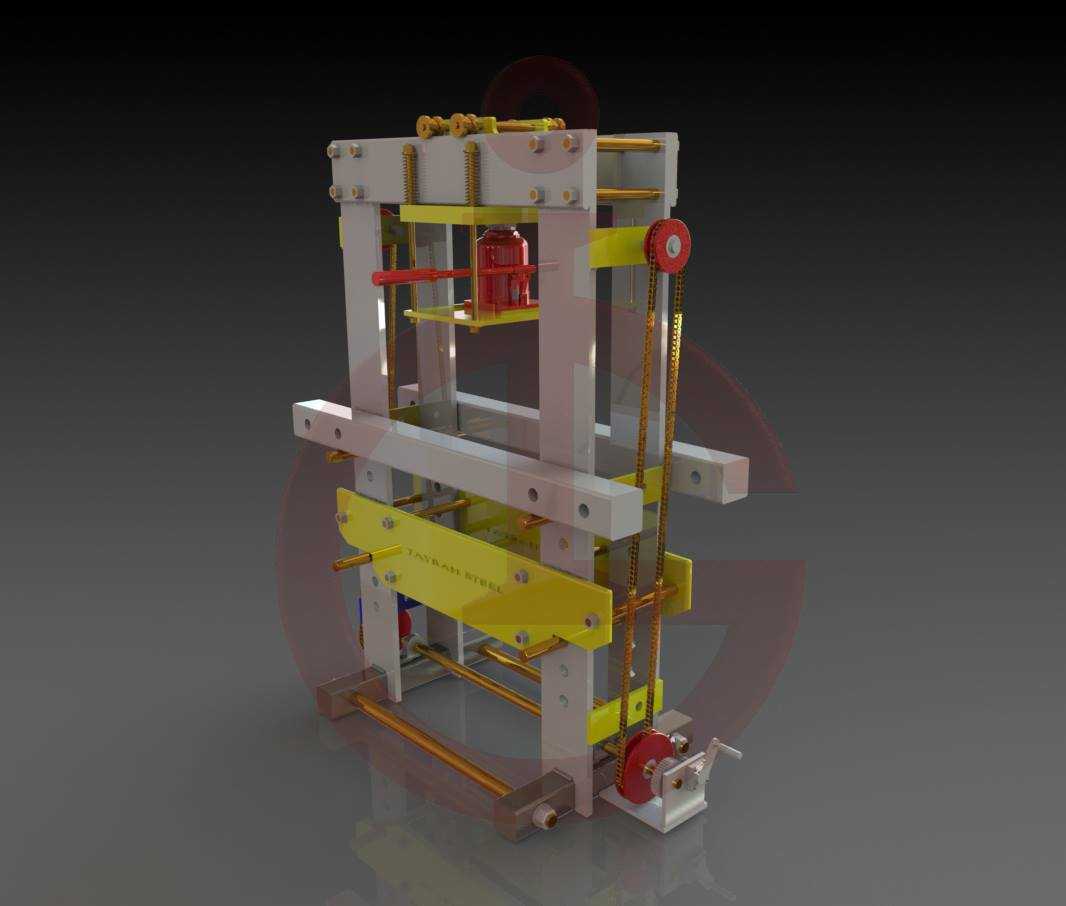

这款手动液压压力设备，多应用于小型机加工车间、汽修门店、五金维修站点的零散压制作业场景，可完成轴承压装、零部件校直、小型工件冲压成型、过盈配合件拆装等常见工序，无需外接动力源，适合无固定供电、作业点位灵活变动的现场加工需求。整体采用立式双柱龙门框架结构，四根纵向导向光杆搭配上下多层安装横梁，通过螺栓锁紧形成稳定的受力承载框架，框架上下预留的安装孔位可根据作业需求调整压头工作行程范围，适配不同高度的工件加工需求。设备的动力核心为集成在中部活动横梁上的手动液压千斤顶，通过底部的手摇泵杆驱动液压柱塞输出压力，侧面设置的红色手轮可控制液压回路泄压，实现压头的回程动作，传动丝杆搭配导向铜套保证活动横梁上下移动的同轴度，避免压装过程中出现偏载卡顿的问题。从安装边界来看，设备整体占地尺寸适配常规工作台面摆放，底部预留的地脚安装孔可直接固定在重型工作台或水泥基础上，框架开口宽度可满足常规小型轴类、套类零件的横向放置需求，无需额外拓展作业空间。设计过程中优先考虑了手动作业的操作便利性，操作手轮与泵杆的布置高度符合人体站立作业的操作范围，无需过度弯腰或抬手即可完成加压、泄压的全流程操作，框架横梁采用加厚钢板加工，受力部位做了加强筋处理，可承受满量程压力下的结构形变，避免长期使用出现框架变形。设备的活动压板预留了标准压头安装螺纹孔，可根据不同作业场景更换平压头、V型压头、冲孔压头等配套工装，拓展设备的适用范围，导向光杆表面做了淬火处理，提升耐磨性能，减少长期滑动摩擦带来的精度损耗，液压单元采用集成式阀体结构，减少外接管路的漏油风险，日常维护仅需定期补充液压油、检查导向部位润滑即可，无需复杂的维保操作。在实际压装作业中，框架式的结构设计可让操作人员从三个方向观察工件压装状态，方便实时调整工件位置，避免压偏损坏零件，手动驱动的方式可灵活控制压装速度与压力大小，针对精密过盈配合件的压装作业，可实现缓慢匀速施压，避免冲击力损坏零件配合面，相比气动或电动压力设备，这款手动结构的设备故障率更低，对使用环境的要求更小，适合小批量、多品类的零散加工作业需求。
