手动杠杆式穿孔压合工装结构设计

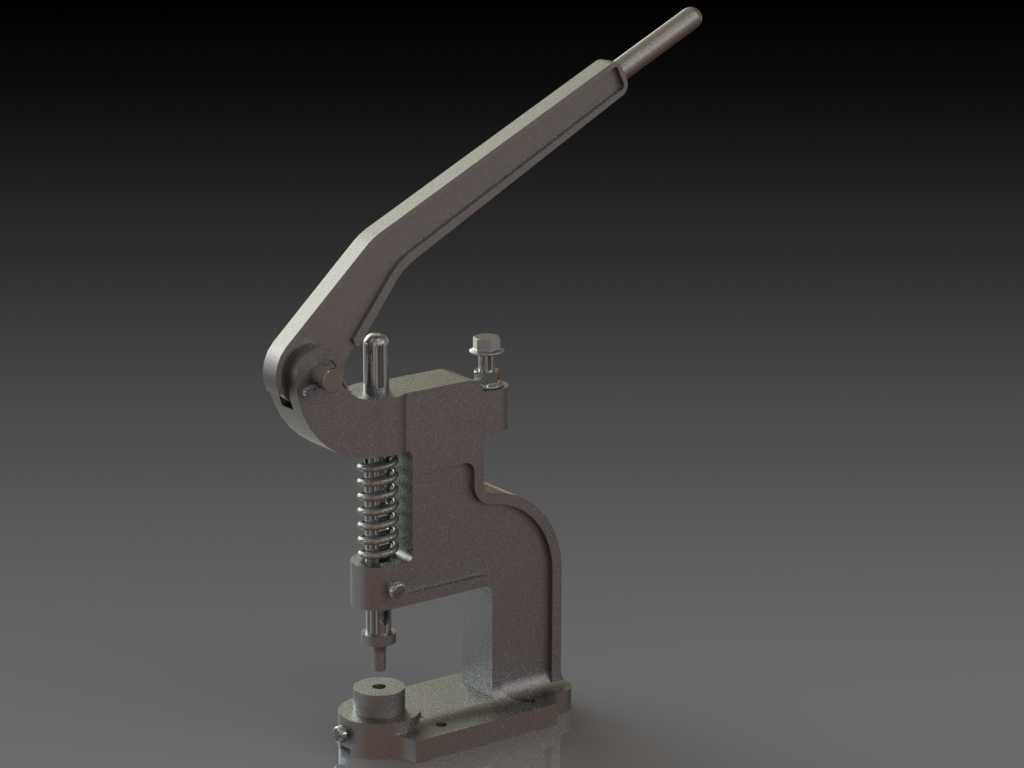

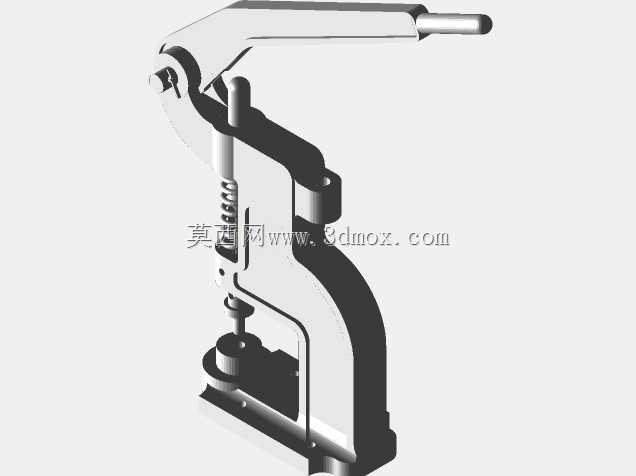

这款手动杠杆式穿孔作业设备，主要面向小批量五金件加工、皮具冲孔、小型零件压装、饰品铆接等场景，在街边五金维修铺、小型饰品加工坊、皮具定制工作室、电子元件小作坊里十分常见，无需外接气源电源，单人即可操作，对作业场地没有特殊要求，适合零散订单、打样试制阶段的加工需求。从结构设计来看，整体采用C型开式机身，这种结构的优势是操作视野开阔，工件取放不受两侧结构遮挡，悬臂式的工作台可以适配不同幅面的待加工件，只要工件厚度不超过喉口深度对应的空间范围，都能放置到加工位完成作业。设备的力放大结构采用长杠杆手柄设计，通过杠杆比放大操作人员的手部施加力，操作人员仅需施加十几公斤的握力，冲头端就能输出数百公斤的冲压力，足够应对薄金属片冲孔、软质材料穿孔、小铆钉压合这类需要中等压力的加工工序。复位结构采用圆柱压缩弹簧，套设在冲头导杆外侧，当操作人员松开手柄时，弹簧的回弹力会带动冲头自动回升到初始位置，无需手动提拉复位，能有效减少重复操作的疲劳感，弹簧的预紧力可以通过上端的调节螺母调整，适配不同行程需求的加工场景。冲头与工作台的同轴度通过导向套保证，导杆与导向套采用小间隙配合，避免冲孔过程中冲头偏摆导致的孔位毛刺、冲头崩损问题，工作台面设置有定位沉孔，可以根据不同加工需求更换对应孔径的下模，适配不同直径的冲孔、不同规格的铆接作业。安装边界方面，设备底座预留了四个安装孔，可以通过螺栓固定在木质或者金属工作台面上，避免加压作业时机身移位，整体机身高度不超过400毫米，手柄展开后的最大操作半径在300毫米左右，占用工作台面的面积不足0.1平方米，非常适合空间狭小的作业区域。设计过程中重点考虑了操作的安全性，手柄的握持端做了圆弧过渡处理，没有尖锐棱角，冲头的下行行程做了限位设计，避免操作人员误操作导致冲头超行程撞击工作台，C型机身的壁厚做了加强处理，在满负载加压时不会出现明显的张口变形，保证冲孔位置的精度。这类手动设备相比气动、电动压力设备，没有易损的气动元件、电机部件，日常仅需在铰接转动点、导杆位置定期涂抹润滑脂即可，维护成本极低，对于没有稳定供电、压缩空气源的流动作业场景也能正常使用。在实际使用中，操作人员可以根据待加工材料的厚度调整冲头的伸出长度，通过松开导杆的锁紧螺丝调整冲头初始位置，锁定后即可进行重复作业，针对不同的加工工序，只需要更换对应形状的冲头与下模，就能完成冲孔、压印、铆接、压弯等不同的加工作业，拓展性较强。
