DIN标准D型带螺纹销起重卸扣三维设计

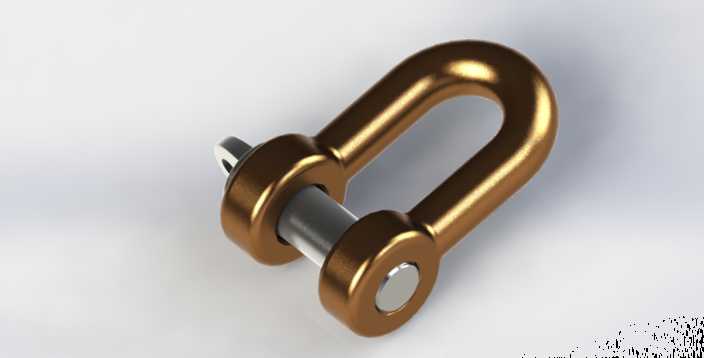

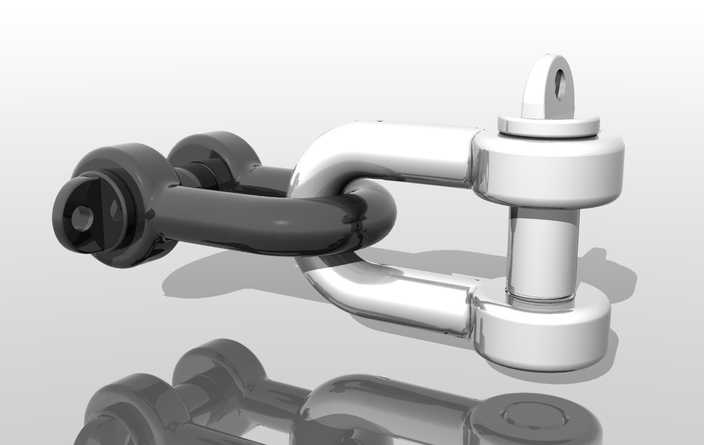

本款卸扣的三维建模严格遵循DIN相关标准尺寸规范开展，建模初期先梳理D型卸扣的核心受力结构组成，将整体拆分为U型承载环、带外螺纹的销轴、限位挡圈三个独立建模单元，确保各部件的尺寸公差、配合间隙完全符合工业索具的实际生产要求。建模过程中首先绘制U型环的截面草图，通过扫掠特征生成U型环的基础实体，对环体两端的同轴内螺纹孔进行精准定位，采用异形孔向导工具生成符合标准牙型的内螺纹结构，同时对环体的所有棱角做倒圆角处理，还原实际产品的锻造圆角特征，避免应力集中的结构缺陷。销轴部分采用回转特征生成基础杆体，在杆体一端加工与U型环内螺纹匹配的外螺纹结构，另一端加工限位凸台与穿销孔位，确保销轴与U型环装配后可实现可靠锁止，不会在受拉过程中出现松脱滑脱的问题。材质与渲染环节，针对卸扣常用的高强度合金结构钢材质，调整金属材质的粗糙度、反射率参数，模拟镀锌抛光后的金属亮面质感，通过添加环境HDR贴图让金属表面的反光层次更自然真实，销轴的螺纹牙型细节做了精细化处理，渲染后可清晰看到螺纹的规整牙距与牙型轮廓，挡圈与销轴、U型环的配合面做了接触阴影处理，让整体装配效果更具真实感。结构设计上充分考虑卸扣的受力特性，U型环的截面直径、销轴的直径比例完全匹配对应额定载荷的强度要求，各部件的装配约束完全还原实际装配逻辑，销轴可实现模拟旋紧、拆卸的运动效果，可直接用于起重索具的装配仿真、受力分析场景，也可作为五金配件类产品的展示素材使用，模型的所有特征均保留可编辑参数，方便后续根据不同载荷等级调整尺寸参数，快速衍生出不同规格的同系列卸扣模型。
