平板式太阳能水加热集热器结构设计

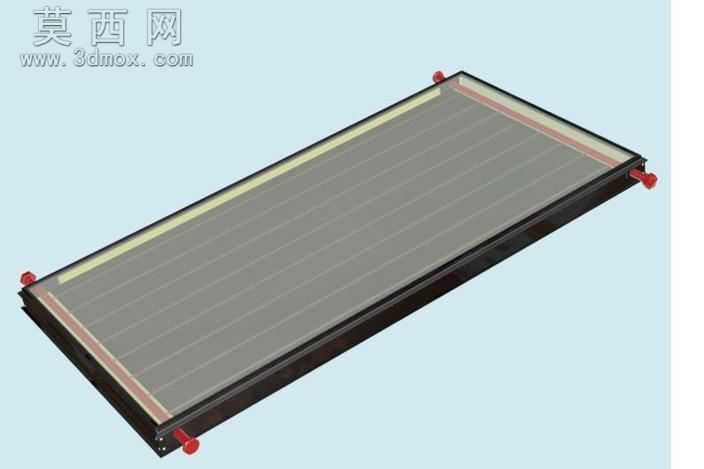

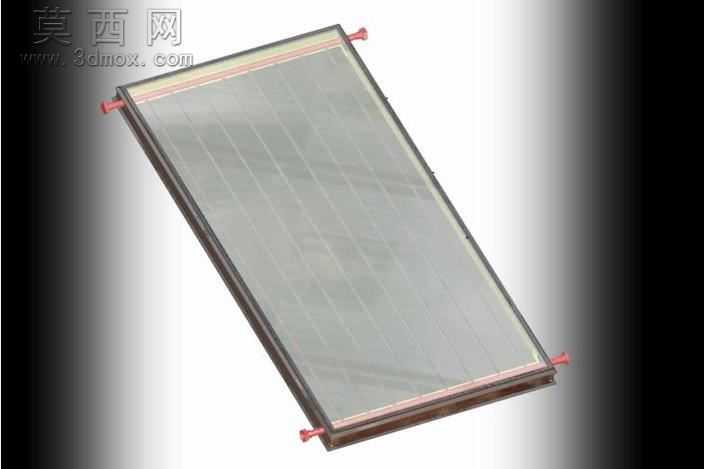

本作品为平板式太阳能水加热集热器的三维建模设计，整体采用模块化的扁平矩形结构布局，建模过程中对各功能部件进行了精准的尺寸还原与装配约束设置。集热主体部分采用大面积平整吸热面板设计，建模时为面板赋予了高吸收率的深色哑光材质，模拟实际产品中选择性吸热涂层的视觉效果与物理属性，面板边缘设置有浅色的密封压条结构，通过拉伸、倒角命令完成压条的细节建模，还原其密封固定的功能形态。边框部分采用高强度金属材质建模，通过扫掠命令生成闭合的矩形框体结构，对边框的边角处做了圆角过渡处理，既符合实际生产中的加工工艺要求，也避免了尖锐边角带来的安全隐患。集热器的四个边角位置设置有红色的介质连接端口，建模时对端口的外螺纹结构、紧固卡扣细节做了精细化还原，端口与边框的装配位置添加了同轴心、面重合的装配约束，保证整体结构的装配精度。内部流道结构采用等距排布的管路设计，建模时通过阵列命令完成多组流道的快速布局，同时对流道与吸热面板的接触位置做了贴合处理，模拟实际产品中流道与吸热层的高效热传导结构。渲染阶段采用浅素色背景突出产品主体，添加了柔和的环境漫反射光照，清晰展现集热器的整体轮廓与各部件的材质区分，同时通过半透明剖切预览的方式可直观展示内部流道的排布逻辑。设计过程中充分考虑了产品的实际使用场景，整体结构兼顾了集热效率、结构强度与安装便利性，所有部件的建模参数均参考实际量产产品的尺寸规范，可直接用于产品结构验证、装配模拟以及生产工艺参考，完整还原了平板式太阳能集热器从外部防护结构到内部换热流道的全部功能细节。
