带安装挂耳的不锈钢防护外壳结构设计

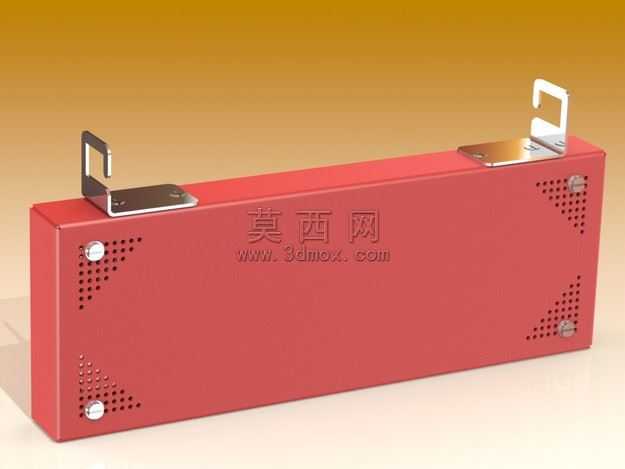

本作品为一款不锈钢材质的防护外壳三维建模成果，建模过程依托主流三维CAD设计软件完成，整体采用规整的长方体腔体作为基础造型，通过参数化建模方式精准控制壳体的长宽高比例与壁厚参数，确保壳体内部预留充足的元器件容纳空间。建模阶段首先绘制壳体的主体轮廓草图，通过拉伸、抽壳等基础特征命令生成壳体的基础腔体结构，随后对壳体的边角位置做微小的圆角过渡处理，避免尖锐直角带来的加工划伤风险，同时提升壳体整体的视觉精致度。在细节结构设计上，壳体顶面的两个短边位置分别设计了折弯成型的安装挂耳，挂耳上预留了标准的安装通孔，可直接通过紧固件完成壳体的壁挂或机架固定安装，挂耳与壳体主体采用一体化折弯建模逻辑，还原真实钣金加工的成型工艺，保证结构强度的同时减少额外的拼接工序。壳体的四个角区域设计了阵列排布的圆形散热通孔，通过线性阵列与草图驱动阵列结合的方式完成孔位排布，既保证了壳体内部元器件工作时的通风散热需求，又不会过度破坏壳体整体的结构强度与防护性能，孔位的边缘做了微小的倒角处理，避免毛刺产生。材质渲染阶段选用哑光不锈钢材质，调整材质的反射粗糙度参数，还原真实不锈钢板材的哑光金属质感，对挂耳、散热孔等细节位置做单独的光影调整，突出结构的层次感，清晰展现各个结构的位置与形态。整个设计遵循实用化的设计思路，兼顾结构强度、安装便捷性与散热性能，结构简洁规整，符合钣金加工的工艺要求，可直接用于相关电气、小型设备的外防护场景，建模过程中所有特征均保留完整的参数化历史记录，可根据实际使用需求快速调整壳体尺寸、孔位数量、挂耳位置等参数，具备较强的通用性与可修改性。
