钣金结构边夹固定夹持工装设计

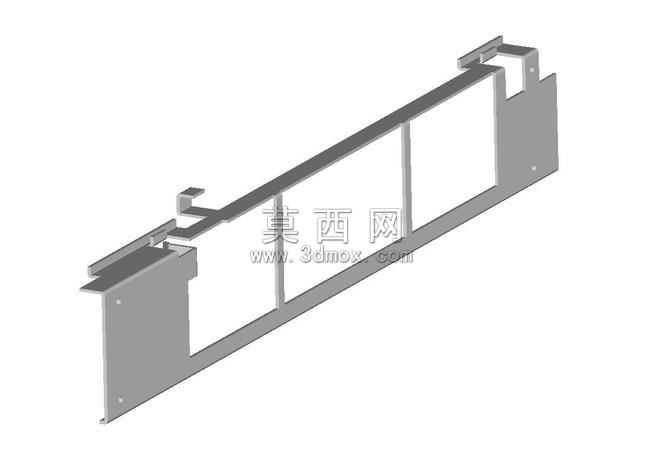

本作品为钣金材质的边夹固定夹持结构，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循钣金加工工艺规范，对每一处折弯、裁切、连接结构都做了工艺可行性校验，确保模型可直接对接钣金下料、折弯成型的生产流程。模型整体为长条形框架式结构，主体采用等厚度钣金板材一体折弯成型，框架内部设置两道横向加强筋结构，在不额外增加板材厚度的前提下大幅提升整体结构的抗形变能力，避免夹持受力过程中出现框架弯折、变形的问题。两端设置对称的夹持卡位结构，卡位处设计有多层阶梯式卡槽，可适配不同厚度的边部构件卡入固定，卡槽边缘做了微小的圆弧过渡处理，既能够避免安装过程中锐边划伤装配人员，也能减少卡接过程中对被夹持构件表面的涂层、基面造成刮损。夹持端侧面预留有标准规格的紧固件安装孔位，可通过螺丝锁紧进一步提升夹持的牢固度，防止长期使用过程中出现夹持松动、滑脱的问题。建模过程中对所有钣金折弯处都设置了符合加工要求的折弯内R角，避免折弯加工时出现板材开裂的问题，同时对板材拼接的贴合面做了公差预留，确保实际生产装配时各部件可顺利拼接，不会出现干涉卡滞的问题。渲染阶段采用哑光金属钣金材质，还原真实冷轧钢板经表面处理后的质感，对结构的棱边、安装孔、卡槽等细节做了清晰的呈现，可直观展示各部分的结构形态与装配关系。该边夹结构主要用于各类框架构件的边部连接固定，可在机柜、设备外框、钣金箱体等产品的装配场景中使用，整体结构简洁实用，加工难度低，夹持稳定性强，兼具良好的结构强度与装配便捷性，设计过程中充分考量了实际使用中的受力情况与装配需求，在保证结构性能的前提下尽可能简化加工工序，有效降低生产制造成本。
