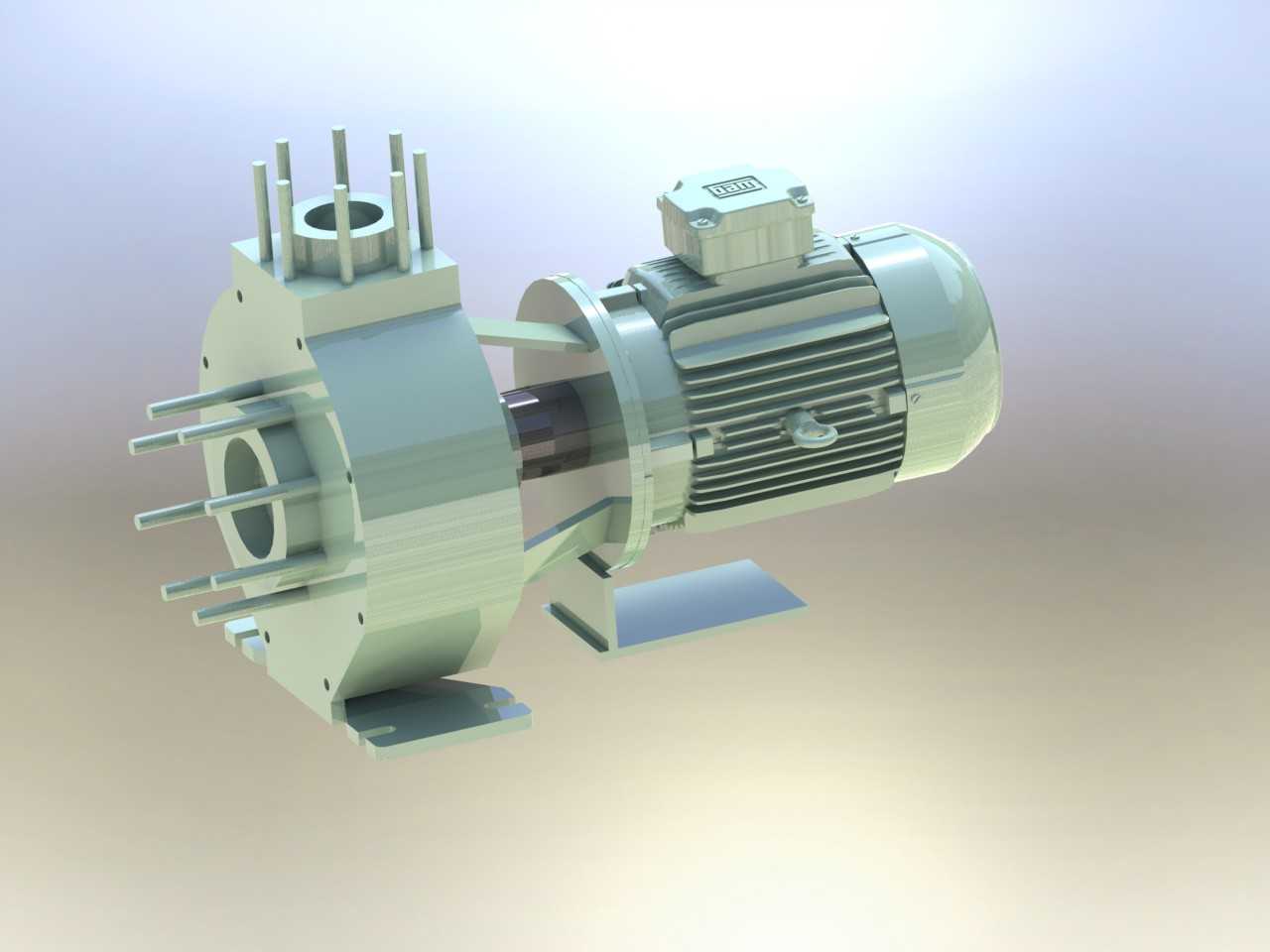

电机直联式离心泵结构三维设计

这款直联式离心泵的结构设计，首先要匹配常规工业流体输送场景的安装需求，在化工流程、循环水系统、洁净介质输送工位都能适配，泵体与驱动电机采用同轴直联的布局，省去了传统联轴器连接的冗余结构，能有效压缩整机轴向安装尺寸，减少设备安装时的占地空间，也降低了传动环节的对中调试难度。从功能实现逻辑来看，泵头部分的流道设计采用渐扩式压水室结构，叶轮出口的流体动能可以在流道内平稳转化为压力能，减少水力损失，泵体进出口采用法兰连接结构，法兰端面的密封槽尺寸匹配通用管路密封件标准，现场安装时不需要额外加工适配接口。泵体的支撑脚与电机的安装底座整合在同一安装底板上，底板上的安装孔位按照通用机泵安装的地脚螺栓间距设计，安装时可以直接将整机固定在混凝土基础或者钢架平台上，不需要额外制作过渡支架。设计过程中优先考虑了易损件的拆装便利性，泵体端盖与泵壳的连接采用均布螺栓紧固，拆卸端盖后就能直接取出叶轮组件进行检修或者更换，不需要拆解电机与泵体的连接部分，能大幅缩短现场维护的停机时间。泵轴的密封位置预留了机械密封与填料密封两种安装空间，可以根据输送介质的腐蚀性、温度参数灵活选择密封形式，适配不同工况的密封需求。电机端的接线盒位置设置在机壳顶部，现场布线时可以从上方或者侧面接入线缆，避免管路或者周边设备干涉接线操作。整机的重心落在安装底板的中心区域，设备运行时的振动可以通过底板均匀传递到基础上，不需要额外加装减震组件就能满足常规工况的运行稳定性要求。泵体上的排气、排液接口设置在流道的最高与最低位置，开机前可以通过高位排气口排净泵腔内空气，避免气蚀，停机检修时可以通过低位排液口排空泵腔内残留介质，防止介质残留冻裂或者腐蚀泵壳。叶轮的平衡精度按照G6.3等级设计，电机额定转速运行时不会出现过大的径向振动，能延长轴承与密封件的使用寿命。
