带手动杠杆操作结构的截止式控制阀

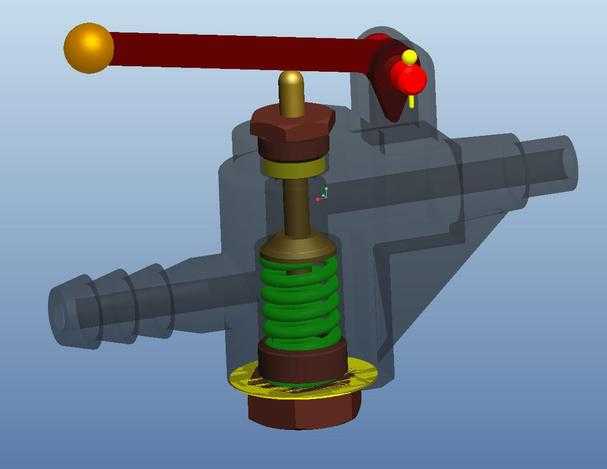

本作品为手动杠杆式流体控制阀三维建模成果，建模阶段围绕阀门的实际功能逻辑展开结构搭建，首先完成阀体主体的轮廓构建，针对阀体两端的管路接口做了适配软管插接的竹节式结构设计，保证接口处的连接密封性与结构强度，阀体内部预留出阀芯运动的密封腔室，腔壁做了均匀壁厚处理，兼顾结构刚性与轻量化需求。操作端采用长杠杆式手柄设计，手柄端部设置球形握持端，优化手动操作的握持手感，杠杆与阀体的铰接位置做了销轴限位结构，搭配端部的红色定位锁止件，可实现阀门开度的档位固定，避免操作后阀芯移位。阀芯组件部分自上而下依次设置阀杆、密封压盖、复位弹簧、密封阀芯，阀杆与杠杆接触位置做了圆弧顶头设计，将杠杆的下压力均匀传导至阀杆，减少局部应力集中；复位弹簧采用等节距圆柱螺旋结构，建模时精准还原弹簧的圈数、线径与自由长度，保证松开手柄后阀芯可自动复位切断通路；密封压盖与阀体之间设置黄色密封垫片，模拟实际装配中的密封件结构，避免流体从阀杆装配间隙泄漏。渲染阶段针对不同零件做了差异化材质赋予，阀体主体采用半透明深灰工程塑料材质，可直观展示内部阀芯、弹簧的装配位置与运动路径；操作杠杆采用哑光深红烤漆金属材质，端部握持球做亮面金色金属质感处理，区分操作区域与主体结构；弹簧采用亮绿色弹簧钢材质，密封垫片采用黄色橡胶材质，不同材质的色彩区分清晰，可快速识别各功能零件。设计思路上围绕手动快速通断的使用场景，优化杠杆力臂长度，降低操作所需的按压力度，同时将所有运动部件的行程做了限位约束，避免超程运动导致的零件损坏，整体结构完整还原手动控制阀的装配关系与工作原理，各零件之间的配合间隙符合实际机械装配公差要求，可直接用于结构演示、原理教学或进一步的工程细化设计。
